De ce se măsoară tensiune DC pe
partea AC a invertorului?
Prezentare generală
În anumite situații, instalatorii sau personalul de service pot măsura o tensiune de curent continuu (DC) la bornele AC ale invertorului atunci când panourile fotovoltaice sunt conectate, iar alimentarea AC este deconectată. Acest comportament este normal și nu indică o defecțiune a invertorului.
Scenariu
Puteți observa o tensiune DC la bornele de ieșire AC atunci când:
- Stringurile fotovoltaice sunt conectate la invertor.
- Conexiunea AC a invertorului la rețea este oprită sau deconectată.
- Se utilizează un multimetru pentru a măsura tensiunea între bornele AC și Neutru (N) sau Împământarea de protecție (PE).
De ce se întâmplă acest lucru?
Invertorul conține un circuit intern de eșantionare a tensiunii care monitorizează continuu tensiunea rețelei electrice. Acest circuit utilizează rezistențe de măsurare cu impedanță ridicată conectate la bornele AC.
Atunci când panourile fotovoltaice sunt conectate, există tensiune DC pe magistrala internă de curent continuu (DC bus) a invertorului. Chiar dacă întrerupătorul AC este deschis, circuitul de eșantionare a tensiunii rămâne conectat la bornele AC. Ca urmare, poate fi măsurată o tensiune DC pe partea AC.
Circuitul intern de eșantionare

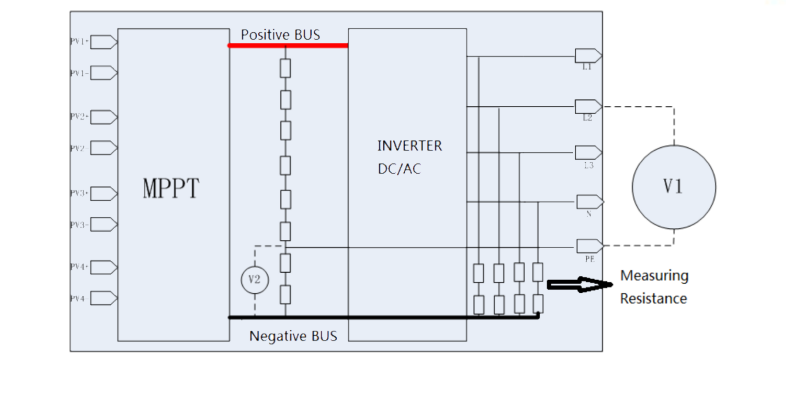

Figura 1: Reprezentare simplificată a circuitului de eșantionare a tensiunii din invertor.
Tensiunea măsurată provine prin rezistențele de măsurare cu impedanță ridicată și nu reprezintă o condiție de defect. Deoarece impedanța circuitului este foarte mare, curentul disponibil este neglijabil.
Ce se întâmplă când rețeaua este conectată?
Atunci când partea AC este conectată la rețeaua electrică, rețeaua prezintă o impedanță foarte mică pentru curentul continuu. În termeni practici, conductoarele AC pot fi considerate aproape un scurtcircuit pentru tensiunea DC.
În aceste condiții, tensiunea DC măsurată între L1/L2/L3 și N sau PE va fi aproximativ 0 V.
AC conectat la rețea

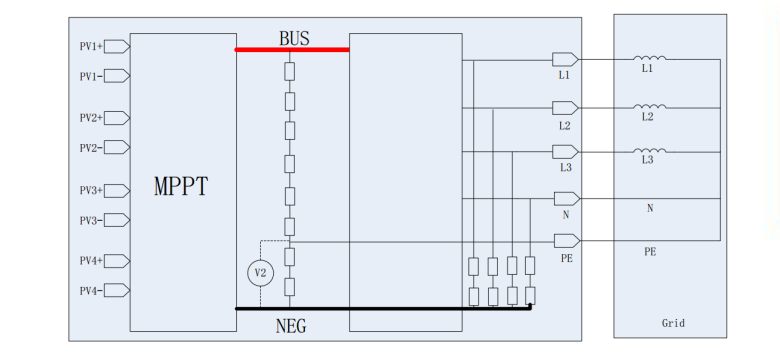

Figura 2: Tensiunea DC este eliminată efectiv atunci când invertorul este conectat la rețea.
Este aceasta o problemă de siguranță?
Tensiunea detectată este rezultatul circuitului intern de măsurare al invertorului și este asociată cu un curent foarte mic datorită rezistenței ridicate a rețelei de eșantionare. Acest comportament este normal și nu indică deteriorarea sau funcționarea defectuoasă a invertorului.
Notificare importantă privind siguranța
Opriți întotdeauna atât separatorul DC, cât și alimentarea AC înainte de a efectua lucrări de întreținere sau intervenții electrice asupra invertorului. Astfel se asigură izolarea în siguranță atât a circuitelor DC, cât și a celor AC.
Întrebări frecvente
Măsurarea unei tensiuni DC pe bornele AC înseamnă că invertorul este defect?
Nu. Dacă panourile fotovoltaice sunt conectate, iar alimentarea AC este deconectată, o valoare a tensiunii DC măsurată pe partea AC poate fi normală și este cauzată de circuitul intern de eșantionare a tensiunii al invertorului.
De ce dispare tensiunea când rețeaua este conectată?
Rețeaua electrică oferă o cale cu impedanță foarte mică pentru curentul continuu, eliminând astfel tensiunea DC măsurabilă la bornele AC.
Se poate efectua întreținere dacă este deconectată doar alimentarea AC?
Nu. Atât alimentarea AC, cât și cea DC trebuie izolate înainte de efectuarea oricăror lucrări de întreținere.
