Porque é medida tensão DC no lado
AC do inversor?
Visão geral
Em algumas situações, os instaladores ou técnicos de assistência podem medir uma tensão de corrente contínua (DC) nos terminais AC do inversor quando o campo fotovoltaico está ligado, mas a alimentação AC está desligada. Este comportamento é normal e não indica qualquer avaria do inversor.
Cenário
Pode observar-se uma tensão DC nos terminais de saída AC quando:
- As strings fotovoltaicas estão ligadas ao inversor.
- A ligação AC do inversor à rede está desligada ou desconectada.
- É utilizado um multímetro para medir a tensão entre os terminais AC e o Neutro (N) ou a Terra de Proteção (PE).
Porque acontece isto?
O inversor contém um circuito interno de amostragem de tensão que monitoriza continuamente a tensão da rede elétrica. Este circuito utiliza resistências de medição de elevada impedância ligadas aos terminais AC.
Quando o campo fotovoltaico está ligado, existe tensão DC no barramento DC interno do inversor. Mesmo que o disjuntor AC esteja aberto, o circuito de amostragem de tensão permanece ligado aos terminais AC. Como resultado, pode ser medida uma tensão DC no lado AC.

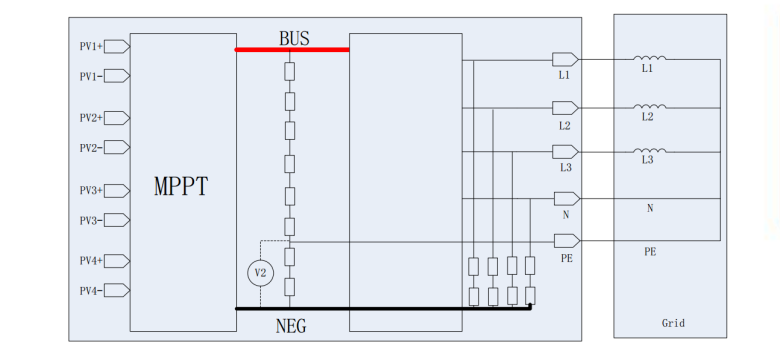

Circuito interno de amostragem
Figura 1: Representação simplificada do circuito de amostragem de tensão do inversor.
A tensão medida tem origem através das resistências de medição de elevada impedância e não representa uma condição de falha. Como a impedância do circuito é muito elevada, a corrente disponível é negligenciável.
O que acontece quando a rede está ligada?
Quando o lado AC está ligado à rede elétrica, a rede apresenta uma impedância DC muito baixa. Em termos práticos, os condutores AC podem ser considerados praticamente em curto-circuito para a tensão DC.
Nestas condições, a tensão DC medida entre L1/L2/L3 e N ou PE será aproximadamente 0 V.

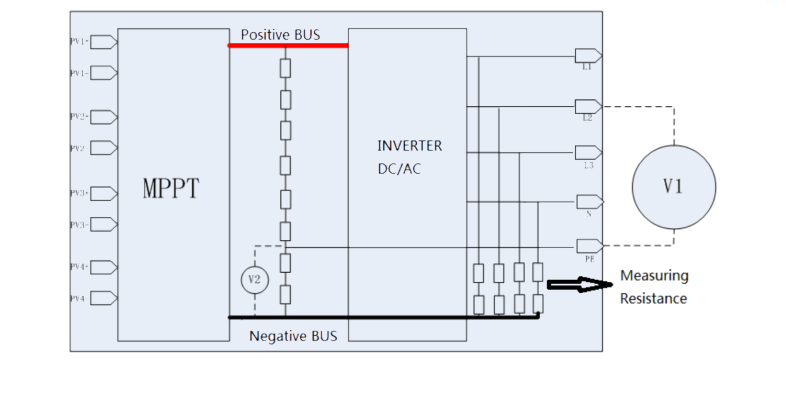

AC ligado à rede
Figura 2: A tensão DC é efetivamente eliminada quando o inversor está ligado à rede.
Isto representa um risco de segurança?
A tensão detetada é um resultado do circuito interno de medição do inversor e está associada a uma corrente muito reduzida devido à elevada resistência da rede de amostragem. Este comportamento é esperado e não indica danos nem mau funcionamento do inversor.
Aviso importante de segurança
Desligue sempre tanto o seccionador DC como a alimentação AC antes de efetuar trabalhos de manutenção ou intervenções elétricas no inversor. Desta forma, garante-se que os circuitos DC e AC ficam devidamente isolados em segurança.
Perguntas frequentes
Medir tensão DC nos terminais AC significa que o inversor está avariado?
Não. Se o campo fotovoltaico estiver ligado e a alimentação AC estiver desligada, uma leitura de tensão DC no lado AC pode ser normal devido ao circuito interno de amostragem de tensão do inversor.
Porque desaparece a tensão quando a rede é ligada?
A rede elétrica fornece um caminho com impedância DC muito baixa, eliminando a tensão DC mensurável nos terminais AC.
Deve ser realizada manutenção se apenas a alimentação AC estiver desligada?
Não. Tanto a alimentação AC como a alimentação DC devem ser isoladas antes de se realizar qualquer trabalho de manutenção.
