Visão Geral
À medida que a Europa acelera a sua transição para soluções de aquecimento limpas e eficientes, as bombas de calor estão rapidamente a tornar-se a alternativa preferida às tradicionais caldeiras a gás ou gasóleo. Com uma elevada eficiência (COP > 3) e a crescente disponibilidade de eletricidade renovável a baixo custo — especialmente proveniente de sistemas fotovoltaicos solares — a integração de bombas de calor com inversores híbridos oferece benefícios económicos e ambientais excecionais.
Para apoiar esta transição, os inversores híbridos Solis (12 kW e superiores) incluem agora uma Função de Bomba de Calor dedicada, permitindo uma comunicação simples e integrada com bombas de calor compatíveis com o padrão SG-Ready. Este guia explica como a funcionalidade funciona e como configurá-la.
IMPORTANTE
Certifique-se de que o inversor está a executar as versões mais recentes do firmware DSP, HMI e HMI_LCD. O controlo da bomba de calor através do ecrã LCD só está disponível quando o módulo HMI_LCD tiver sido atualizado para a versão de firmware mais recente.
Tenha em atenção que a Solis fornece apenas a ligação do lado do inversor. Para a cablagem e configuração do lado da bomba de calor, os clientes devem consultar o instalador da bomba de calor.
1. Por que utilizar a Função de Bomba de Calor?
As flutuações dos preços da eletricidade na Europa e o aumento da penetração da energia fotovoltaica (PV) tornam ideal a utilização do excedente de energia solar para aquecimento.
O SG-Ready, uma interface normalizada, permite que as bombas de calor respondam a sinais de controlo externos. Com os inversores Solis, a sua bomba de calor pode funcionar automaticamente no modo mais eficiente quando:
- A produção fotovoltaica é elevada;
- O nível de carga da bateria é suficientemente elevado.
Desta forma, o sistema converte energia de baixo custo em energia térmica armazenada (por exemplo, em depósitos de água quente sanitária ou sistemas de aquecimento por piso radiante), reduzindo a dependência da energia mais cara proveniente da rede elétrica.
2. Inversores Híbridos Solis Compatíveis
A Função de Bomba de Calor é suportada nos seguintes modelos de inversores híbridos Solis:
S6-EH1P(3–8)K-L-PLUS / S6-EH1P(3–10)K-L-PLUS (21A)
S6-EH1P(9.9–18)K03-NV-YD-L
S6-EH3P(8–18)K02-NV-YD-L
S6-EH3P(5-10)K-H / S6-EH3P(5-12)K-H(21A)
S6-EH3P(5-10)K2-H / S6-EH3P(5-10)K2-H(21A)
S6-EH3P(12–20)K-H
S6-EH3P(29.9–50)K-H / S6-EH3P(29.9–60)K-H (21A)
3. Como Funciona a Função de Bomba de Calor

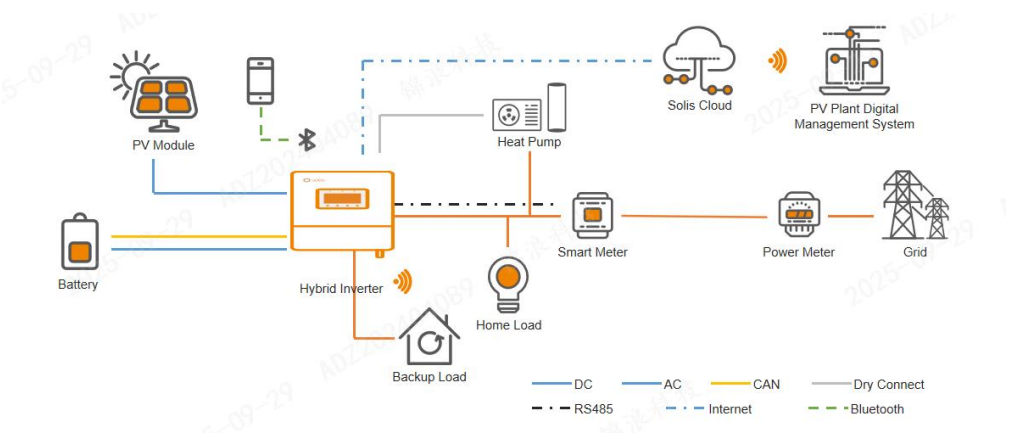

3.1 Visão Geral da Ligação do Sistema
A sua bomba de calor compatível com SG-Ready liga-se diretamente aos terminais de controlo dedicados do inversor.
Para obter os diagramas de ligação, consulte o manual de instalação específico do seu modelo de inversor.
3.2 Princípios de Comunicação
O inversor controla a bomba de calor através de contactos secos (VCC-BIT1 e VCC-BIT2), que correspondem aos quatro modos SG-Ready.

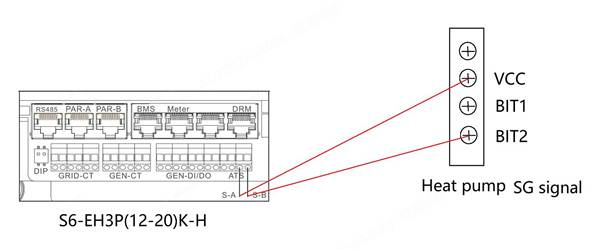

Diagrama de comunicação (S6-EH3P(12-20)K-H) — para mais informações, consulte o manual do utilizador.
Mode | SG-Ready Meaning | BIT1 | BIT2 |
Mode 1 | OFF | 1 (Closed) | 0 (Open) |
Mode 2 | Normal | 0 (Open) | 0 (Open) |
Mode 3 | Enhanced | 0 (Open) | 1 (Closed) |
Mode 4 | ON | 1 (Closed) | 1 (Closed) |
Os inversores Solis utilizam os Modos 2 e 3 para o funcionamento normal, sendo o Modo 3 utilizado como modo avançado ou de “reforço” (Boost).
3.3 Modos de Controlo
Pode escolher entre três estratégias de controlo:
A. Modo Manual
O utilizador ativa ou desativa manualmente o Modo Avançado (Enhanced Mode).
- Interruptor LIGADO (ON) → Modo Avançado
- Interruptor DESLIGADO (OFF) → Modo Normal
B. Modo Programação (Schedule Mode)
O Modo Avançado funciona de acordo com uma programação semanal definida pelo utilizador.
- Até seis períodos horários por dia (segunda-feira a domingo);
- Fora destes períodos, a bomba de calor regressa ao Modo Normal.
C. Modo Inteligente (Smart Mode)
O inversor ativa o Modo Avançado de forma inteligente com base nas condições em tempo real, tais como o estado da bateria e o excedente de produção fotovoltaica.
Requisitos para Ativação
(Todos os critérios devem ser cumpridos)
- SOC da bateria ≥ SOC de ativação
- Energia exportada para a rede ≥ Potência de ativação
Condições de Desativação
(Qualquer uma das condições desativa o modo)
- SOC da bateria ≤ SOC de desativação
- Energia exportada para a rede ≤ Potência de desativação
Tempo Mínimo de Funcionamento Após o Arranque
- Valor predefinido: 10 minutos
- Ajustável: 5 a 60 minutos (em incrementos de 5 minutos)
4. Definições de Parâmetros
Limiares de SOC/Tensão da Bateria
Parameter | Default | Range |
Enable SOC / Voltage | 90% / 55 V | (Overdischarge SOC +5%) → 100% / 42–59.5 V |
Disable SOC / Voltage | 70% / 55 V | Overdischarge SOC → (Enable SOC – 5%) / 40–57.5 V |
Parameter | Default | Range |
Enable Power | 2000 W | 100 W – 1000 kW |
Disable Power | –500 W | –500 W – 10 kW |
Nota:
- Potência positiva = exportação de energia para a rede elétrica
- Potência negativa = importação de energia da rede elétrica
5. Como Aceder às Definições
Pode configurar a Função de Bomba de Calor utilizando a aplicação SolisCloud ou diretamente através do ecrã LCD do inversor.

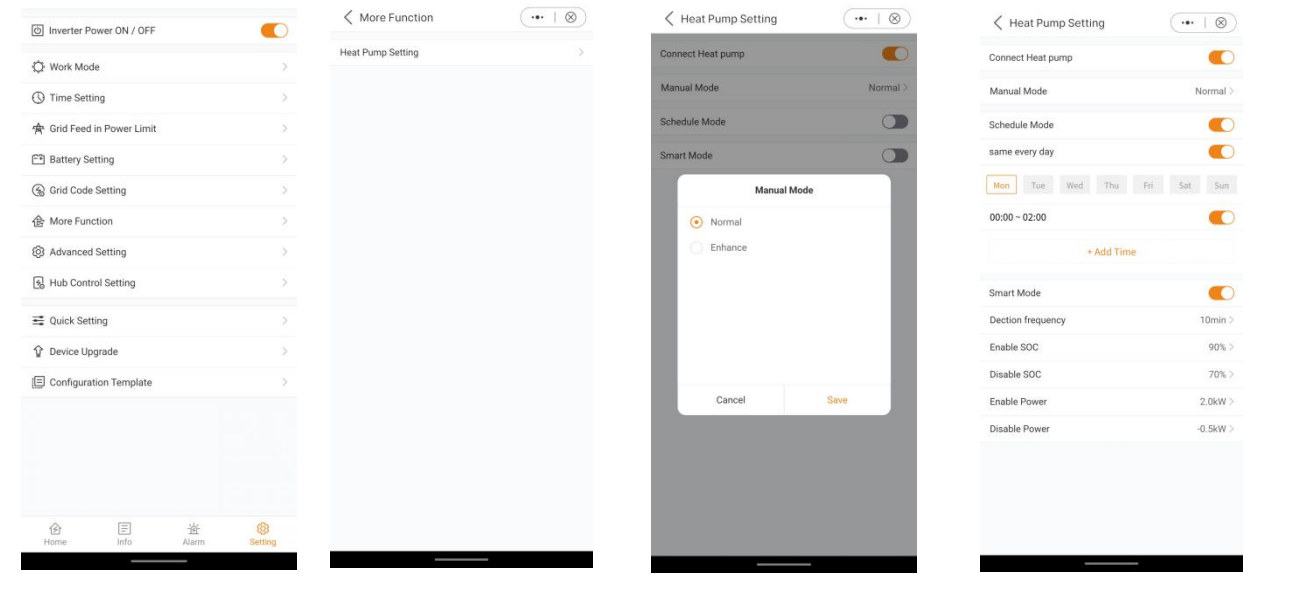

Aplicação SolisCloud
Navegue até:
Controlo do Inversor → Mais Funções → Definições da Bomba de Calor
(Inverter Control → More Functions → Heat Pump Setting)

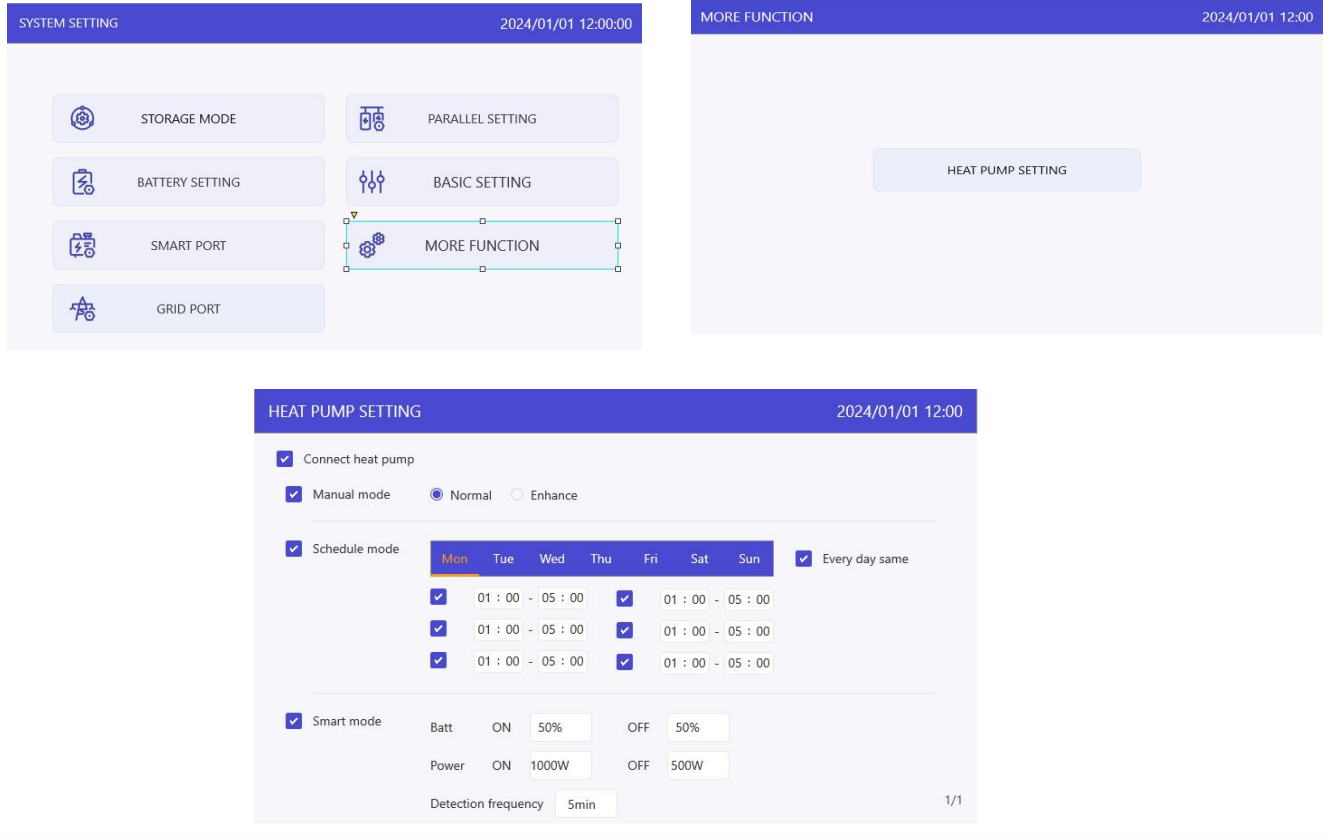

Menu LCD do Inversor
Navegue até:
Definições do Sistema → Mais Funções → Definições da Bomba de Calor
(System Setting → More Functions → Heat Pump Setting)
Conclusão
Com a nova Função de Bomba de Calor, os inversores híbridos Solis oferecem uma forma inteligente e altamente eficiente de integrar a produção fotovoltaica com sistemas de aquecimento modernos. Ao tirar partido da comunicação SG-Ready, os utilizadores podem maximizar o autoconsumo, reduzir os custos de energia e contribuir para um estilo de vida com menor pegada de carbono.
Se necessitar de assistência adicional, contacte o serviço de apoio técnico da Solis ou consulte o manual do utilizador detalhado correspondente ao seu modelo específico de inversor.
