 Portas de comunicação para conexão de bateria






À medida que a demanda por soluções de energia limpa e confiável continua a crescer, a compatibilidade dos inversores Solis com baterias de diferentes fabricantes tornou-se uma preocupação fundamental para aqueles que procuram soluções versáteis e eficientes de armazenamento de energia. Neste artigo, vamos nos aprofundar nos vários métodos e considerações para conectar perfeitamente inversores Solis com baterias de vários fabricantes, capacitando-o a adaptar seu sistema de armazenamento de energia às suas necessidades exclusivas.

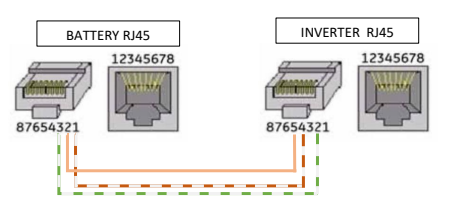

Se você quiser conectar sua bateria com inversores Solis, as portas de comunicação no lado do inversor são as seguintes:



CAN-H (Controller Area Network High) no pino 4 (azul)

CAN-L (Controller Area Network Low) no pino 5 (azul/branco)









Um cabo de computador com um fio conectado a ele

Descrição gerada automaticamente com confiança média



Quando se trata de entender os detalhes de comunicação CAN para suas baterias, recomendamos consultar os manuais de bateria individuais fornecidos por cada fabricante. Diferentes fabricantes de baterias podem ter especificações e requisitos exclusivos para comunicação CAN, por isso é crucial consultar a documentação específica para as baterias que você está usando.

Entendemos que isso pode ser um pouco complexo, mas compilamos uma lista de detalhes de conexão de comunicação para vários fabricantes de baterias para ajudá-lo.





Alta tensão (para  dispositivos S6-EH3P(5-10)K-H-EU e RHI-3P(5-10)K-HVES-5G):

(Por favor, clique nos links)



  1. BYD (Bateria-Caixa-Premium - HVS/HVM)
  2. Pilão (Força-H2)
  3. Soluna (Módulo 10K Pack HV)
  4. Weco (WeCo5K3-LV-HV)
  5. Dyness (Série Torre)
  6. LG Soluções de Energia (Resu 10H Prime)






Baixa tensão (para dispositivos RHI-(3-4.6)K-48ES-5GS5-EH1P(3-6)K-L e S6-EA1P(3.6-6)K-L):

(Por favor, clique nos links)



  1. BYD (Bateria-Box-Premium - LVS/LVM)
  2. Pilão (Força-L1)
  3. Pylon (US5000)
  4. Raposa (LV5200)
  5. Soluções LG Energy (Resu3.3, Resu 6.5, Resu10)
  6. Puredrive (PureStorage II híbrido 5kWh)
  7. Soluções Verdes (Home E10)
  8. UZ Energia (Power Lite)
  9. WeCo (5K3 XP/4K4 LT)















BATERIAS DE ALTA TENSÃO:








BYD:

Caixa de Bateria Premium - HVS/HVM

HVS 5.1, 7.7, 10.2, 12.8

HVM 8.3, 11.0, 13.8, 16.6, 19.3, 22.1

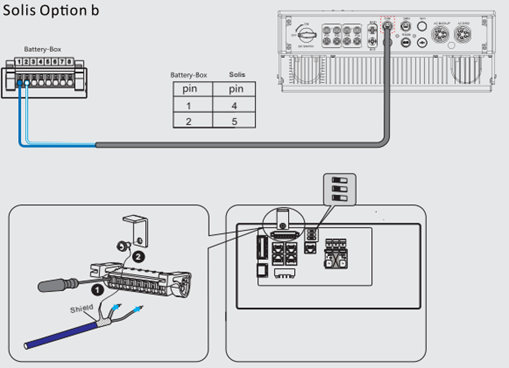

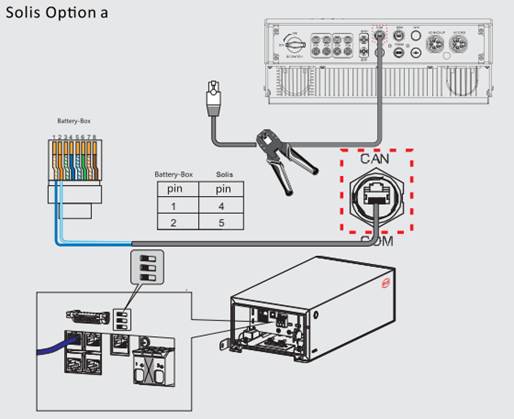

Se você quiser conectar sua bateria BYD com inversores Solis, as portas de comunicação no lado do inversor e no lado BMS são as seguintes:



CAN-H (Controller Area Network High) no pino 1 (azul)

CAN-L (Controller Area Network Low) no pino 2 (azul/branco)



Um diagrama de uma fonte de alimentação

Descrição gerada automaticamente





Um diagrama de um diagrama de fiação

Descrição gerada automaticamente







PylonTech:

Força-H2



Se você quiser conectar sua bateria Pylon com inversores Solis, as portas de comunicação no lado BMS são as seguintes:



BMS:



Um close-up de um dispositivo

Descrição gerada automaticamente

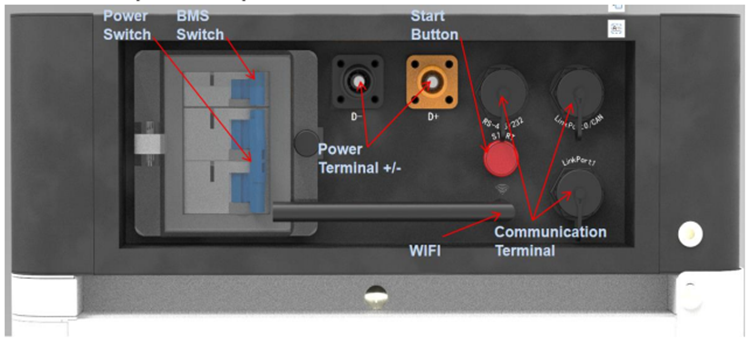

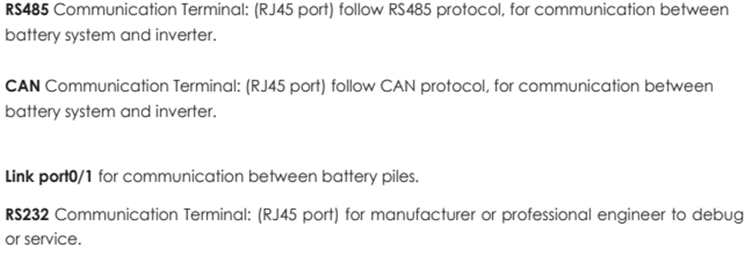

Terminais de Comunicação:



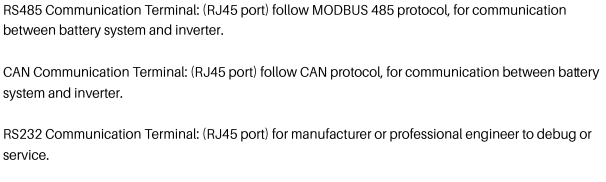

Uma captura de ecrã de um computador

Descrição gerada automaticamente

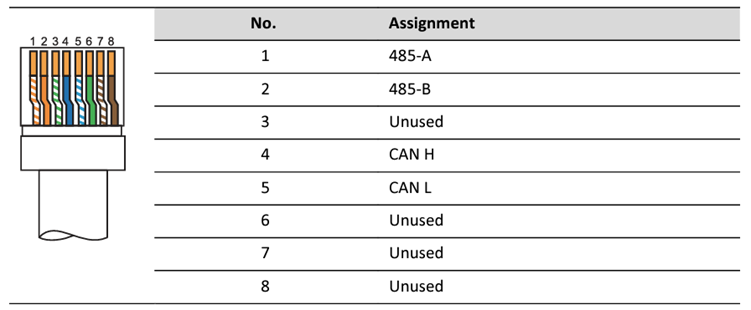

Definição de pino de porta RJ45



CAN-H (Controller Area Network High) no pino 4 (azul)

CAN-L (Controller Area Network Low) no pino 5 (azul/branco)



Uma tabela com números e letras

Descrição gerada automaticamente







Soluna:

Módulo 10K Pack HV





BMS:

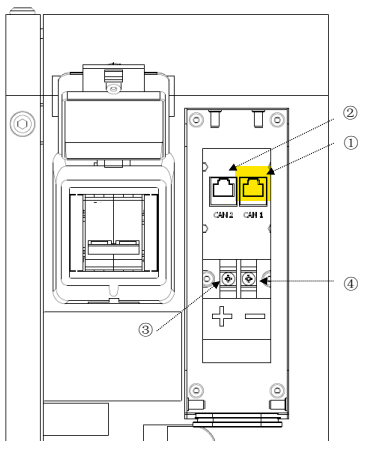

Certifique-se de que está a utilizar a porta COM correta (porta CAN 1)



Diagrama, Desenho de Engenharia

O conteúdo gerado por IA pode estar incorreto.




Um texto amarelo e preto em um fundo branco

Descrição gerada automaticamente




A interface de comunicação CAN para a bateria Soluna é a seguinte:



Diagrama, Desenho de Engenharia

O conteúdo gerado por IA pode estar incorreto.

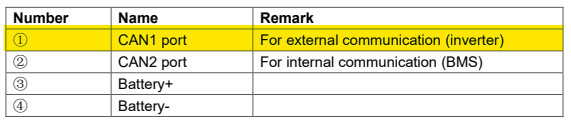

CAN 1 porta para comunicação com inversor



Uma caixa retangular branca com texto preto

Descrição gerada automaticamente







WECO:

WeCo5K3-LV-HV e HV BOX XP

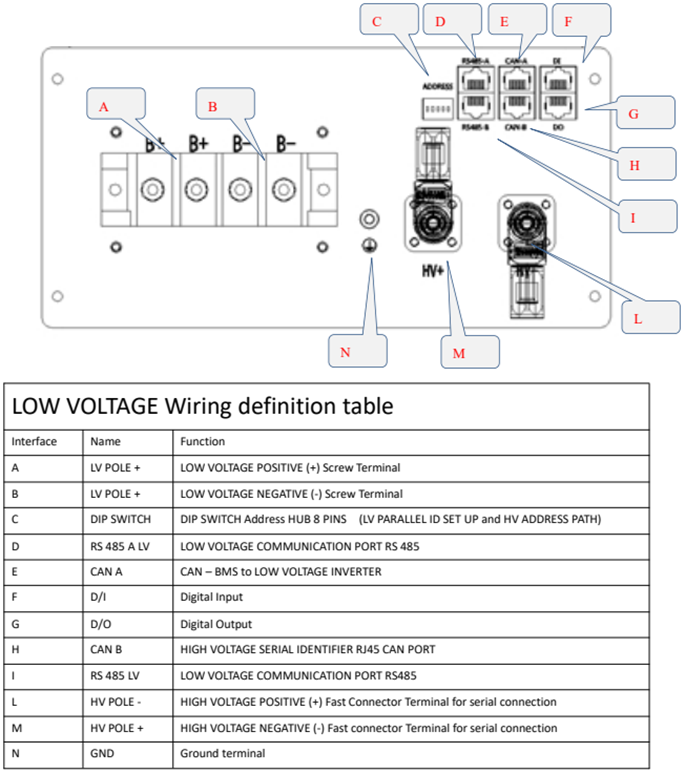

Ao estabelecer uma conexão entre a bateria Weco e os inversores Solis, as portas de comunicação no lado do BMS são configuradas da seguinte forma:



Um diagrama de um diagrama de fiação

Descrição gerada automaticamente

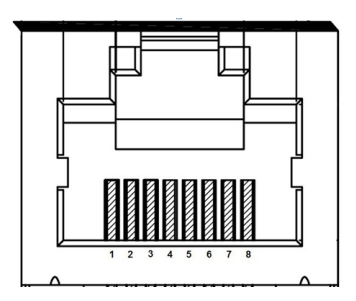

Porta RJ45 correspondente à definição do pino do barramento CAN



Um objeto retangular com números

Descrição gerada automaticamente




POR FAVOR, DÊ UMA OLHADA NO SEGUINTE ARTIGO PARA OBTER INSTRUÇÕES DETALHADAS SOBRE COMO CONECTAR SUA BATERIA WECO COM OS INVERSORES SOLIS

https://solis-service.solisinverters.com/a/solutions/articles/44002490198?lang=en





Toneza:

Série Torre



Se pretende ligar uma bateria Dyness Tower a inversores Solis, aqui estão as especificações da porta de comunicação no lado BMS:

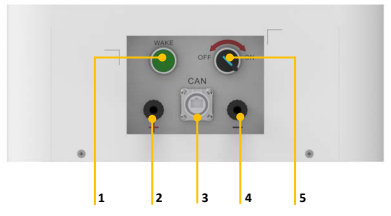

Interface BMS:

Um close-up de um dispositivo

Descrição gerada automaticamente

1: Botão de alimentação/ despertar

2: Conexão da bateria positiva

3: Porta de comunicação CAN

4: Conexão da bateria negativa

5: Ligue o interruptor

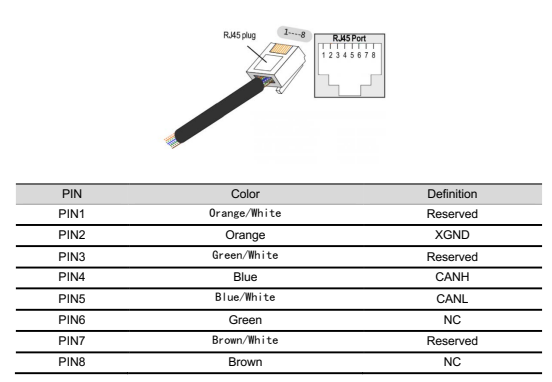

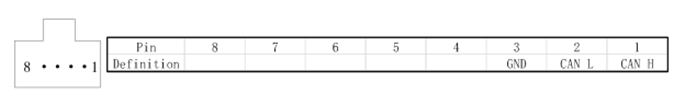

Definição de pino para comunicação CAN:

Um diagrama de um cabo

Descrição gerada automaticamente




LG Soluções Energéticas:

Resu 10H Prime



Ligações por cabo:



Um diagrama de um computador

Descrição gerada automaticamente

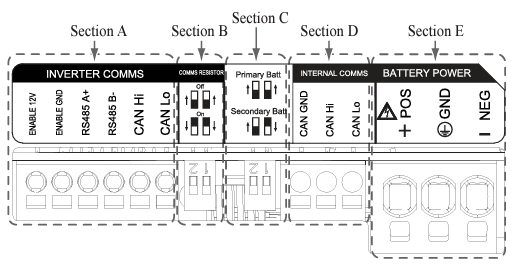

Configuração do cabo:



Um diagrama de um diagrama de uma máquina

Descrição gerada automaticamente com confiança média



Secção A:

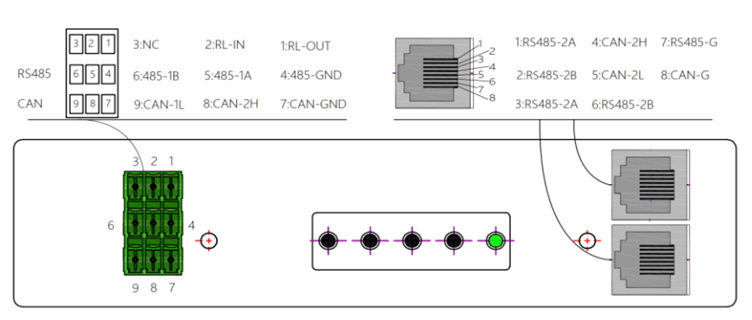

Portas de comunicação do inversor, incluindo CAN/RS485 e linhas de ativação.



Secção B:

Interruptor DIP para definir resistor de terminação de comunicação.



Secção C:

Interruptor DIP para definir pacotes primários/secundários.



Secção D:

Não conecte as portas de comunicação interna



Secção E:

Portas de alimentação da bateria, incluindo polo positivo / negativo e terra (POS: terminal de energia mais, NEG: terminal de energia menos, GND: terra)





Guia para conexão por cabo:



Um close-up de um cartão

Descrição gerada automaticamente



Portas de comunicação:



  • Primeiro, conecte o fio terra ativado ao Terminal 2.
  • Conecte a linha positiva de ativação de 12V ao Terminal 1.
  • Selecione o método que corresponde ao método de comunicação do inversor na peça marcada.
  • Se o inversor utilizar RS485, ligue as linhas RS485 (A+, B-) aos Terminais 3 e 4. Se o inversor utilizar o método CAN, ligue as linhas CAN (alta, baixa) aos Terminais 5 e 6.

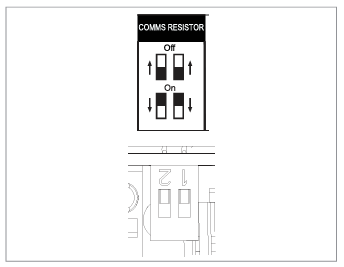

Interruptor DIP para definir resistor de terminação de comunicação de pacotes primários/secundários



Um diagrama de uma resistência de comunicação

Descrição gerada automaticamente

Abaixe o interruptor DIP (Communication Termination Resistor) para baixo para um único pacote.







Use a porta BMS no lado do inversor:

Um desenho de uma máquina

Descrição gerada automaticamente

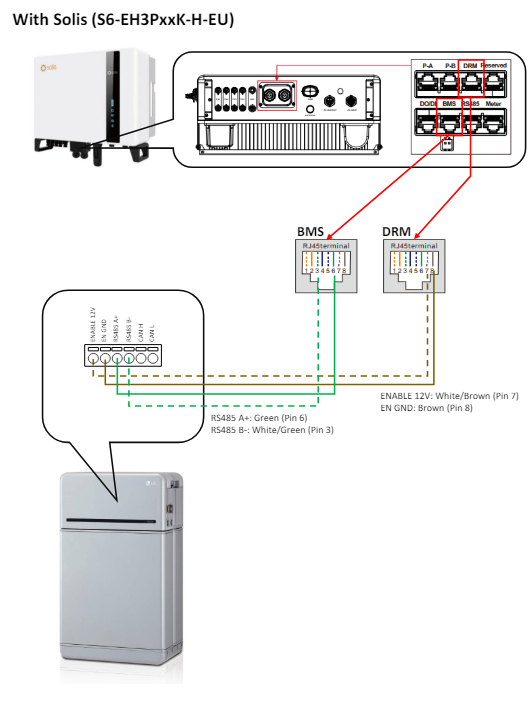

Conecte os PINs de acordo:



  • Ativar GND no PIN 2: Laranja
  • RS485 B- no PIN 3: Verde/Branco
  • RS485 A+ no PIN 6: Verde
  • Ativar 12 V no PIN 7: Castanho/Branco



Um diagrama de um diagrama de fiação

Descrição gerada automaticamente



Um diagrama de um frigorífico

Descrição gerada automaticamente





BATERIAS DE BAIXA TENSÃO:






BYD:

Caixa de Bateria Premium – LVS & LVM

LVS 5.1, 8.0, 12.0, 16.0, 20.0, 24.0





Diagrama de conexão:

Um diagrama de uma rede de computadores

Descrição gerada automaticamente

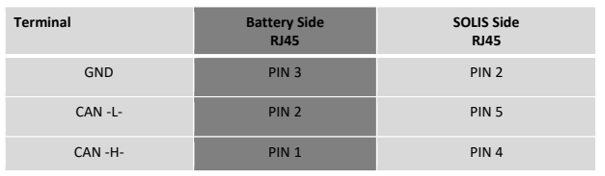

Atribuição de pinos para baterias BYD:



Uma tabela de texto com texto preto

Descrição gerada automaticamente com confiança média



PylonTech:

Força-L1



Para aqueles que pretendem estabelecer uma conexão entre uma bateria Pylon Force L1 e inversores Solis, aqui estão os detalhes da porta de comunicação no lado BMS:



Módulo Contol:

Um close-up de um dispositivo

Descrição gerada automaticamente



Um white paper com texto preto

Descrição gerada automaticamente

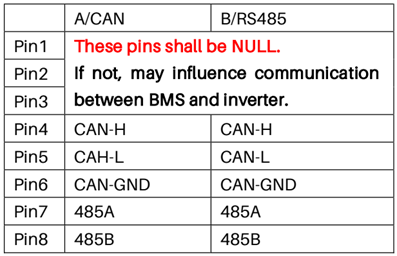

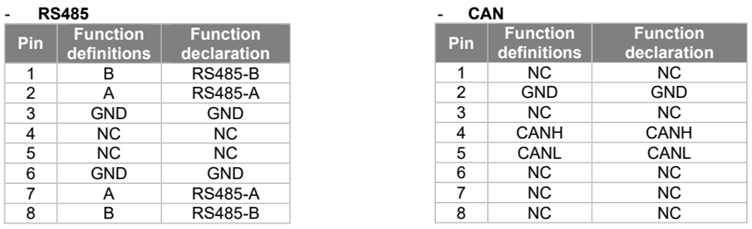

Definição de pino de porta RJ45



Uma tabela com números e letras

Descrição gerada automaticamente

Nota: Outro Pin deve ser NULL, se não pode influenciar a comunicação do sistema.





PylonTech:

US5000



Se você precisar conectar uma bateria Pylon US5000 e inversores Solis:

NOTA: POR FAVOR, USE O CABO DE LATA FORNECIDO PELA PYLON



US5000 Painel frontal:

Uma captura de ecrã de um computador

Descrição gerada automaticamente





Uma captura de tela de um telefone

Descrição gerada automaticamente

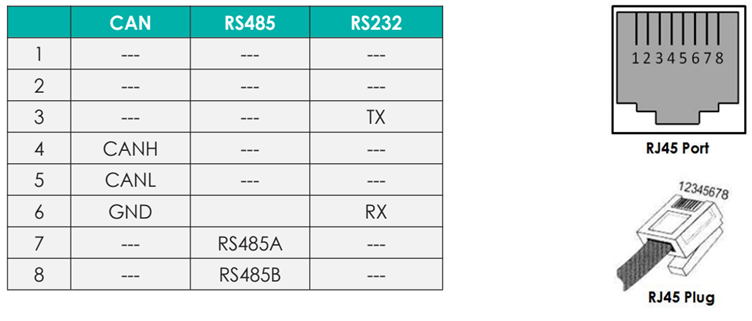

Definição de pino de porta RJ45



Um white paper com texto preto e texto vermelho

Descrição gerada automaticamente                        Um close-up de um conector de computador

Descrição gerada automaticamente





Raposa:

LV5200

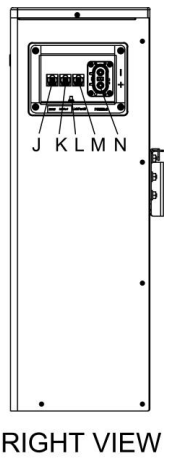

Interface BMS:

Um objeto retangular branco com texto preto

Descrição gerada automaticamente






J: CAN

K: RS485

L: Parafuso à terra

M: LinkPort0

N: POTÊNCIA-2

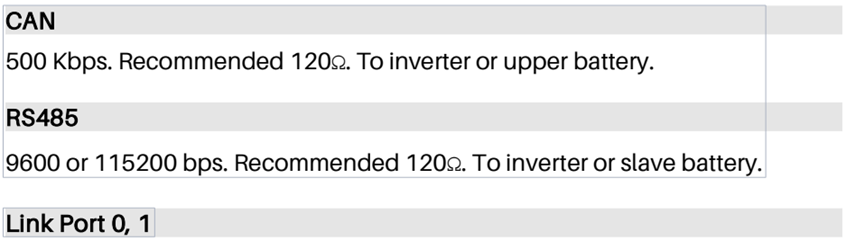

CAN / RS485 é a interface de comunicação com o inversor. A interface é definida da seguinte forma:



Um quadrado branco com um logotipo cat5e

Descrição gerada automaticamente com confiança média

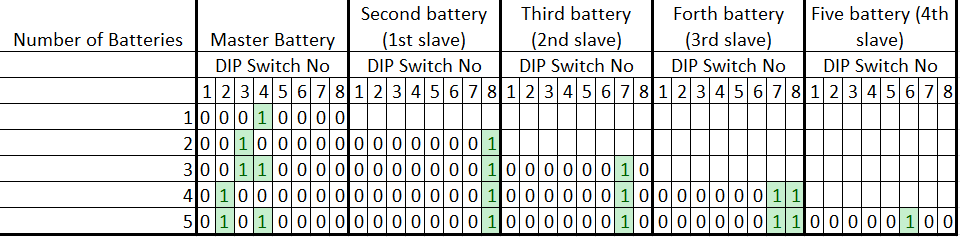

Interruptores de imersão




Placa

O conteúdo gerado por IA pode estar incorreto.




Uma tabela com números e símbolos

Descrição gerada automaticamente com confiança média





LG Soluções Energéticas:

Resu3.3, Resu 6.5, Resu10



Conectando cabos de rede:



Um diagrama de um componente de computador

Descrição gerada automaticamente com confiança média

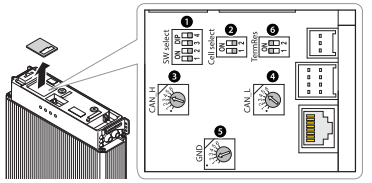

Conecte cada cabo de rede à porta de rede correspondente. Use a porta na parte inferior esquerda para a primeira bateria, a da parte inferior direita para a segunda bateria e a da parte superior para o inversor.



Configuração da bateria:



Um diagrama de um dispositivo

Descrição gerada automaticamente

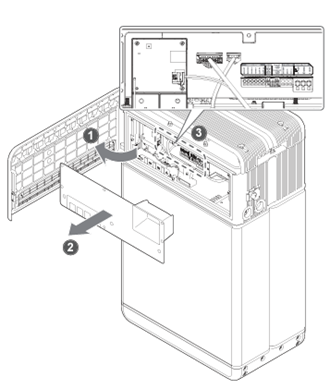

Remova a tampa do interruptor puxando-a para cima para expor a placa de circuito.





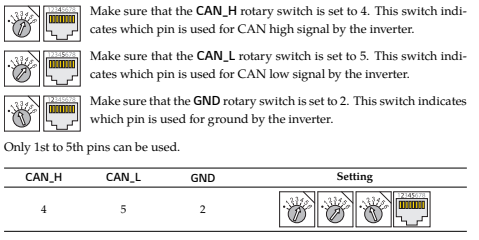

Configurações para o pino de barramento CAN:



Um close-up de um dispositivo

Descrição gerada automaticamente





Puredrive:

PureStorage II híbrido 5kWh



Interface de conexão:



Uma caixa branca com botões pretos e vermelhos

Descrição gerada automaticamente



  1. Bateria<-->Cabos de alimentação do inversor(+)
  2. Bateria<-->Cabos de alimentação do inversor(-)
  3. Cabos de comunicação (up)
  4. Cabos de comunicação (para baixo)
  5. Botão de reposição da bateria
  6. Isolador DC
  7. Ponto de aterramento





Por favor, use o cabo de comunicação fornecido



Um cabo preto com uma ficha

Descrição gerada automaticamente

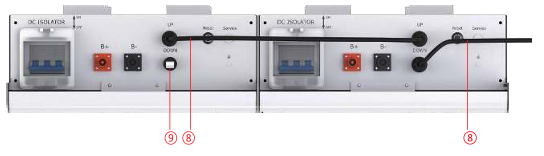

Conecte os cabos de comunicação conforme mostrado abaixo. Conecte o resistor COM à última interface de comunicação, que está aberta.

Por favor, note que mesmo com uma única instalação de bateria ou instalação de várias baterias, resistor COM é necessário para fortalecer o sinal CAN Bus.



Um objeto retangular branco com botões vermelhos e fios pretos

Descrição gerada automaticamente

8. Cabo de comunicação

9. COM resistor



Um close-up de uma ficha

Descrição gerada automaticamente Um objeto redondo preto com um cordão preto

Descrição gerada automaticamente

Conecte o resistor COM Coloque a tampa protetora





Soluções Verdes Inc.:

Início E10

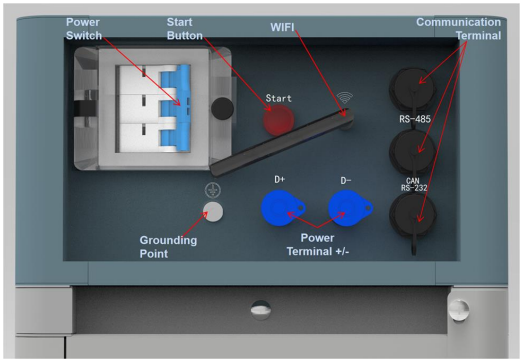

Para interligar a sua bateria de soluções verdes com inversores Solis, tenha em atenção as seguintes definições de porta de comunicação no lado BMS:



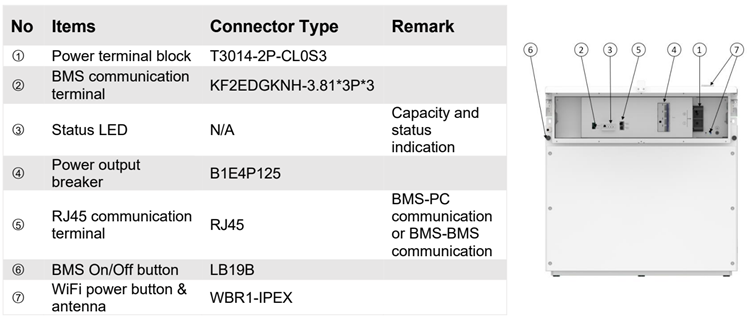

Um close-up de um computador

Descrição gerada automaticamente



Terminais de Comunicação:

Um close-up de um computador

Descrição gerada automaticamente





UZ Energia:

Power Lite

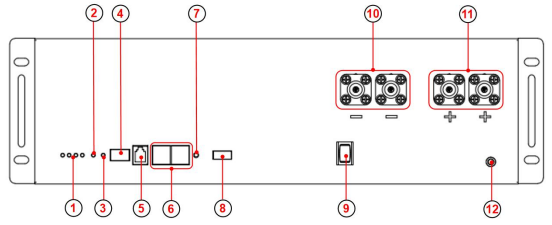

Interface da bateria:



Um diagrama de um dispositivo

Descrição gerada automaticamente

1: SOC LED x4

2: LED de alarme

3: LED RUN

4: Discador

5: Porta de comunicação RJ11 RS232 Para máquina superior

6: Porta de comunicação *2 RJ45 CAN para PCS RS485 conexão interna

7: Redefinir o sistema Waken do status de mau funcionamento

8: Contato seco

9: Interruptor de ligar/desligar

10: Porta Negativa x2 PSR6XAB Preto 5.7, 25 mm2

11: Porta Positiva x2 PSR6XBB Laranja 5.7, 25mm2

12: GND M6 Amarelo-Verde, 10 AWG

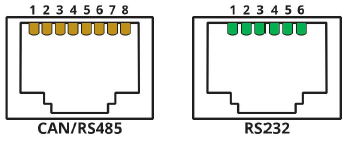

Definição da porta RJ45:



Um diagrama de um cabo de rede

Descrição gerada automaticamente com confiança média



PODE:

  • Pino 1: CAN-H
  • Pino 5: CAN-L
  • Pinos 2, 3, 4, 6, 7: NC
  • Pino 8: GND




RS485:

  • Pinos 1, 4, 5: NC
  • Pinos 2, 7: RS485-A
  • Pinos 3, 6: RS485-B
  • Pino 8: GND

RS232:

  • Pinos 1, 2, 6: NC
  • Pino 3: transmissão BMS; Recetor de computador
  • Pino 4: recetor BMS; Transmissão por computador
  • Pino 5: GND

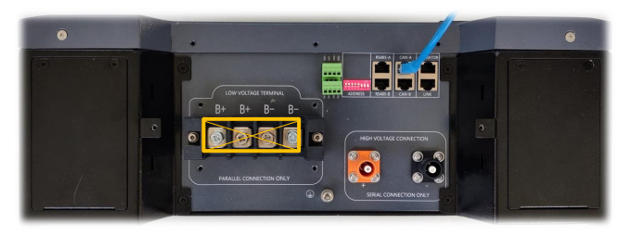

WeCo:

5K3 XP / 4K4 LT

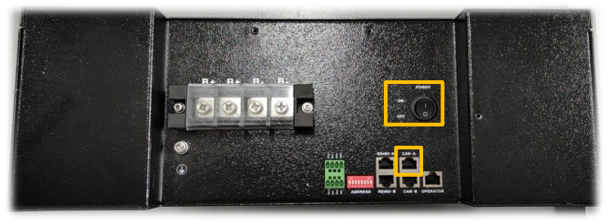

Interface da bateria:




EXEMPLO 5K3 XP

DIP comutado são definidos todos OFF (00000000). Apenas DIP do último escravo deve ser definido de forma diferente (00000100).

Interface gráfica do utilizador

O conteúdo gerado por IA pode estar incorreto.


EXEMPLO 4K4 LT

DIP comutado são definidos todos OFF (00000000). Apenas DIP do último escravo deve ser definido de forma diferente (00000100).

Câmera de vídeo

O conteúdo gerado por IA pode estar incorreto.







BMS CAN PIN OUT no lado da bateria é o mesmo para qualquer bateria WeCo.

O terminal RJ45 no lado do inversor precisa ser cravado para corresponder à saída de PIN do inversor




Placa

O conteúdo gerado por IA pode estar incorreto.

Diagrama

O conteúdo gerado por IA pode estar incorreto.







POR FAVOR, DÊ UMA OLHADA NO SEGUINTE ARTIGO PARA OBTER INSTRUÇÕES DETALHADAS SOBRE COMO CONECTAR SUA BATERIA WECO COM OS INVERSORES SOLIS

https://solis-service.solisinverters.com/a/solutions/articles/44002490198?lang=en




Esperamos que esta informação sobre a ligação de baterias a inversores seja útil. Se tiver mais alguma questão ou requisitos específicos de bateria, não hesite em contactar-nos. Estamos aqui para ajudá-lo no que pudermos.
