 Kommunikációs portok az akkumulátor csatlakoztatásához

Mivel a tiszta és megbízható energiamegoldások iránti igény folyamatosan növekszik, a Solis inverterek kompatibilitása a különböző gyártók akkumulátoraival kulcsfontosságú kérdéssé vált azok számára, akik sokoldalú és hatékony energiatárolási megoldásokat keresnek. Ebben a cikkben elmélyülünk a Solis inverterek több gyártó akkumulátoraival való zökkenőmentes összekapcsolásának különféle módszereiben és szempontjaiban, lehetővé téve Önnek, hogy energiatároló rendszerét az Ön egyedi igényeihez igazítsa.

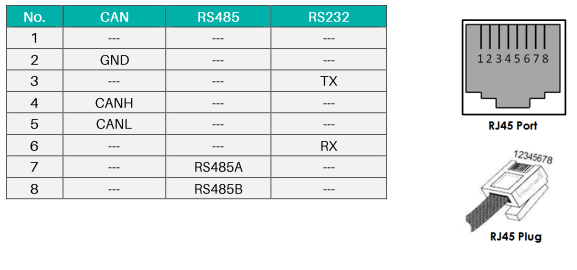

Ha az akkumulátort Solis inverterekkel szeretné csatlakoztatni, az inverter oldalán lévő kommunikációs portok  a következők:

CAN-H (vezérlő hálózati magasság) a 4. érintkezőn (kék)

CAN-L (vezérlő területi hálózat alacsony) az 5. érintkezőn (kék/fehér)

Az akkumulátorok CAN-kommunikációs részleteinek megértéséhez javasoljuk, hogy olvassa el az egyes gyártók által biztosított egyedi akkumulátor-kézikönyveket. A különböző akkumulátorgyártók egyedi specifikációkkal és követelményekkel rendelkezhetnek a CAN-kommunikációra vonatkozóan, ezért kulcsfontosságú, hogy tájékozódjon a használt akkumulátorok dokumentációjáról.

Megértjük, hogy ez kissé bonyolult lehet, de összeállítottunk egy listát a kommunikációs kapcsolat részleteiről több akkumulátorgyártó számára, hogy segítsünk Önnek.

Nagyfeszültség (S6-EH3P(5-10)K-H-EU és RHI-3P(5-10)K-HVES-5G eszközökhöz):

(Kérjük, kattintson a linkekre)

1. BYD (Akkumulátor-doboz-prémium - HVS/HVM)
2. Pilon (H2 erő)
3. Soluna (10K modul HV csomag)
4. Weco (WeCo5K3-LV-HV)
5. Dyness (Tower sorozat)
6. LG Energy Solutions (Resu 10H Prime)

Alacsony feszültség (RHI-(3-4.6)K-48ES-5G, S5-EH1P(3-6)K-L és S6-EA1P(3.6-6)K-L eszközökhöz):

(Kérjük, kattintson a linkekre)

1. BYD (Akkumulátor-doboz-prémium - LVS/LVM)
2. Pilon (L1 erő)
3. Pilon (US5000)
4. Róka (LV5200)
5. LG Energy Solutions (Resu3.3, Resu 6.5, Resu10)
6. Puredrive (PureStorage II hibrid 5kWh)
7. Zöld megoldások (Kezdőlap E10)
8. UZ energia (Power Lite)
9. WeCo (5K3 XP/4K4 LT)

NAGYFESZÜLTSÉGŰ AKKUMULÁTOROK:

BYD:

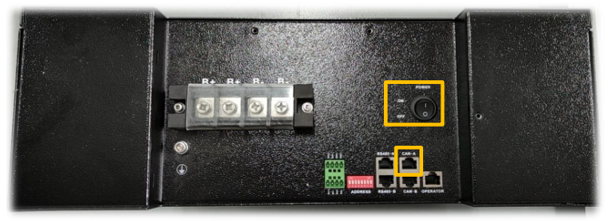

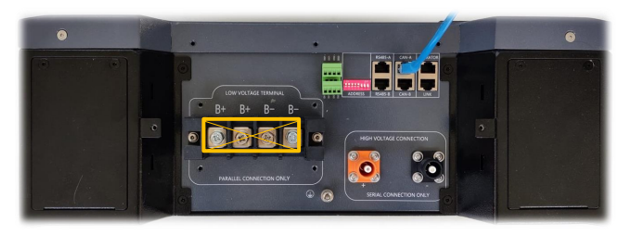

Akkumulátordoboz Premium - HVS/HVM

HVS 5.1, 7.7, 10.2, 12.8

HVM 8.3, 11.0, 13.8, 16.6, 19.3, 22.1

Ha a BYD akkumulátort Solis inverterekkel szeretné csatlakoztatni  , akkor az inverter és a BMS oldalon lévő kommunikációs portok a következők:

CAN-H (vezérlő hálózati terület magas) az 1. érintkezőn (kék)

CAN-L (vezérlőterület hálózat alacsony) a 2. érintkezőn (kék/fehér)

PylonTech:

H2 erő

Ha a Pylon akkumulátort Solis inverterekkel szeretné csatlakoztatni, a BMS oldalán lévő kommunikációs portok a következők:

BMS:

Kommunikációs terminálok:

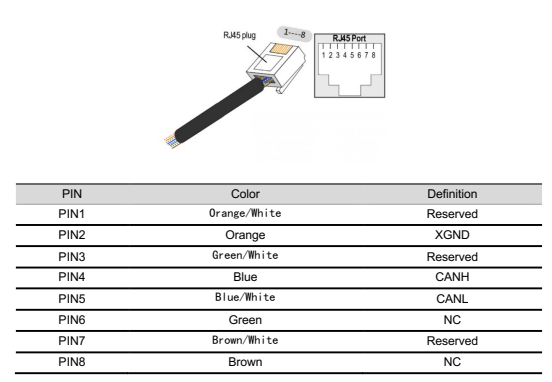

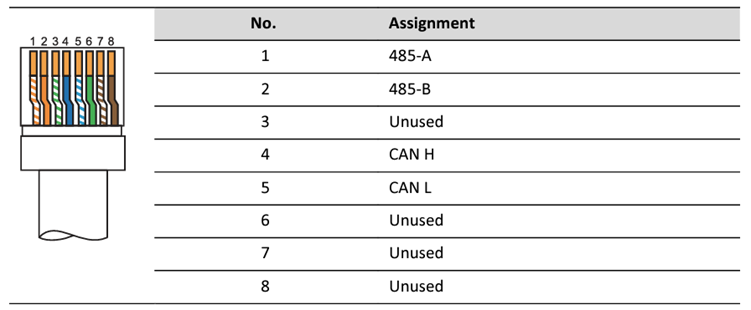

Az RJ45 port érintkező meghatározása

CAN-H (vezérlő hálózati magasság) a 4. érintkezőn (kék)

CAN-L (vezérlő területi hálózat alacsony) az 5. érintkezőn (kék/fehér)

Megoldás:

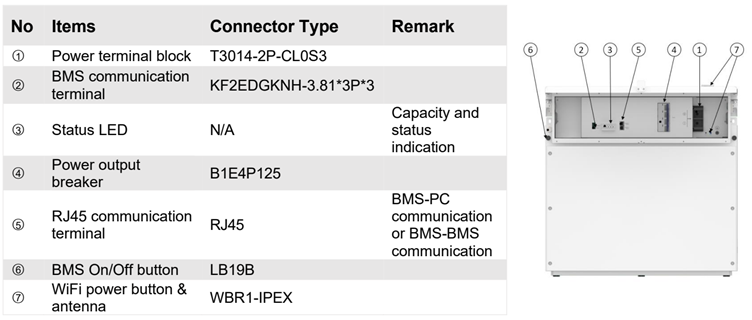

Modul 10K HV csomag

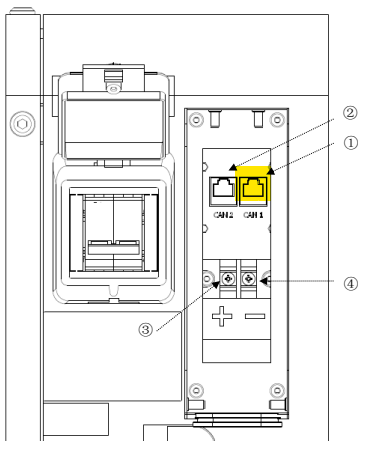

BMS:

Győződjön meg arról, hogy a megfelelő COM-portot használja (CAN 1 port)

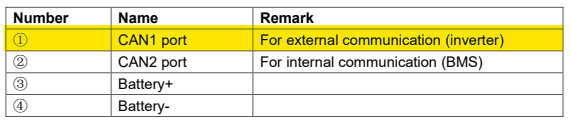

A Soluna akkumulátor CAN kommunikációs interfésze a következő:

CAN 1 port az inverteres kommunikációhoz

WECO:

WeCo5K3-LV-HV és HV BOX XP

A Weco akkumulátor és a Solis inverterek közötti kapcsolat létrehozásakor a BMS oldali kommunikációs portok a következőképpen vannak konfigurálva:

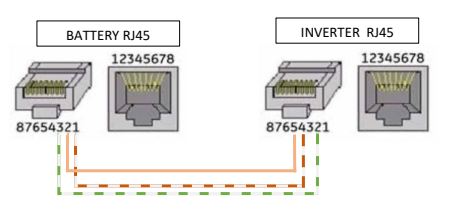

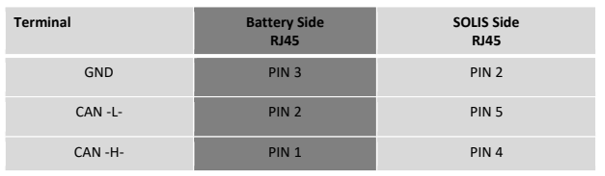

RJ45 port, amely megfelel a CAN busz érintkező definíciójának

KÉRJÜK, TEKINTSE MEG A KÖVETKEZŐ CIKKET, AHOL RÉSZLETES ÚTMUTATÁST TALÁL A WECO AKKUMULÁTOR SOLIS INVERTEREKHEZ VALÓ CSATLAKOZTATÁSÁRÓL

https://solis-service.solisinverters.com/a/solutions/articles/44002490198?lang=en

Színesség:

Torony sorozat

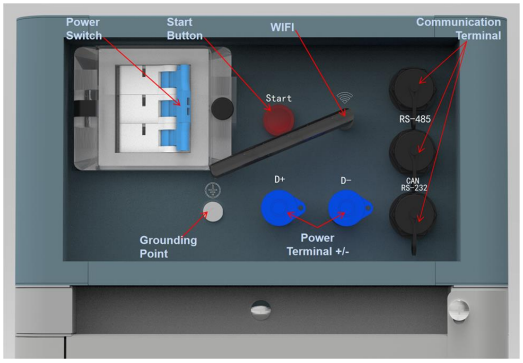

Ha egy Dyness Tower akkumulátort szeretne összekapcsolni a Solis inverterekkel, itt vannak a kommunikációs port specifikációi a BMS oldalon:

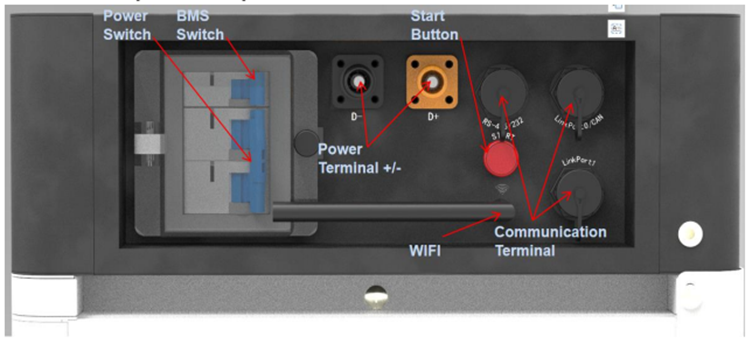

BMS interfész:

1: Bekapcsoló/Ébresztő gomb

2: Az akkumulátor csatlakozása pozitív

3: CAN kommunikációs port

4: Az akkumulátor csatlakozása negatív

5: Bekapcsoló kapcsoló

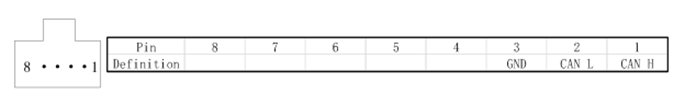

PIN-kód definíció a CAN-kommunikációhoz:

LG Energy Solutions:

Resu 10H Prime

Kábel csatlakozások:

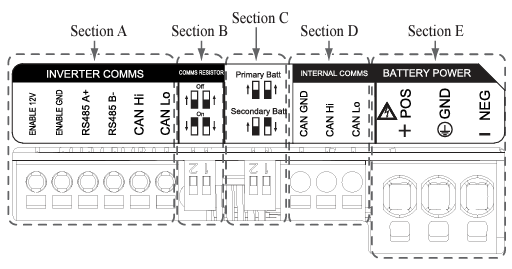

Kábel konfiguráció:

A. szakasz:

Inverter kommunikációs portok, beleértve a CAN/RS485-öt és engedélyezi a vonalakat.

B. szakasz:

DIP kapcsoló a kommunikációs lezáró ellenállás beállításához.

C. szakasz:

DIP kapcsoló az elsődleges/másodlagos csomagok beállításához.

D szakasz:

Ne csatlakoztassa a belső kommunikációs portokat

E. szakasz:

Az akkumulátor tápcsatlakozói, beleértve a pozitív/negatív pólust és a földet (POS: tápcsatlakozó plusz, NEG: tápcsatlakozó mínusz, GND: föld)

Útmutató a kábelcsatlakozáshoz:

Kommunikációs portok:

• Először csatlakoztassa az engedélyező földelő vezetéket a 2. kapocshoz.
• Csatlakoztassa az engedélyező 12 V-os pozitív vezetéket az 1. kapocshoz.
• Válassza ki azt a módszert, amely megfelel az inverter kommunikációs módjának a megjelölt alkatrészben.
• Ha az inverter RS485-öt használ, csatlakoztassa az RS485 (A+, B-) vezetékeket a 3. és 4. kapocshoz. Ha az inverter CAN módszert használ, csatlakoztassa a CAN (magas, alacsony) vezetékeket az 5. és 6. kapocshoz.

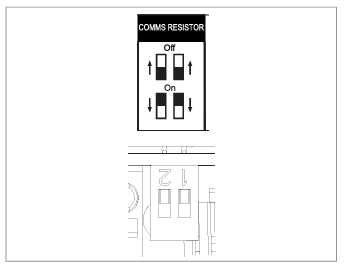

DIP kapcsoló az elsődleges/másodlagos csomagok kommunikációs lezáró ellenállásának beállításához

Engedje le a DIP kapcsolót (kommunikációs lezáró ellenállás) teljesen lefelé az egyetlen csomaghoz.

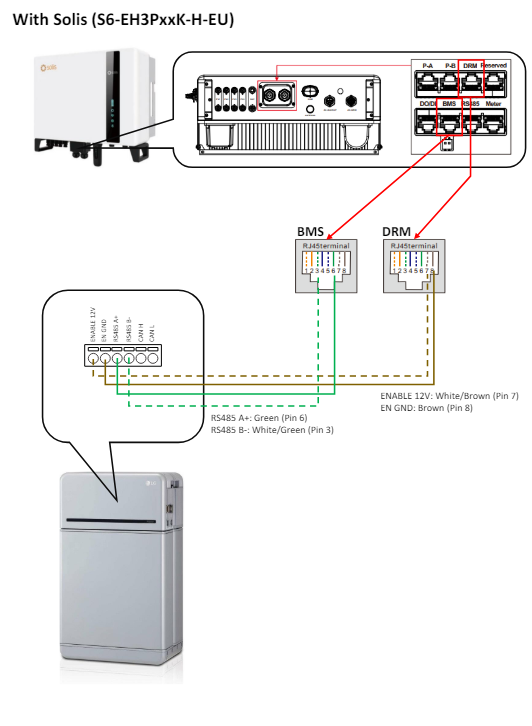

Használja a BMS portot az inverter oldalán:

Csatlakoztassa a PIN-kódokat ennek megfelelően:

• GND engedélyezése a 2. PIN-kódon: narancssárga
• RS485 B- a 3. PIN-en: Zöld/Fehér
• RS485 A+ a 6. PIN-en: Zöld
• Engedélyezze a 12 V-ot a 7. PIN-en: barna/fehér

ALACSONY FESZÜLTSÉGŰ AKKUMULÁTOROK:

BYD:

Prémium akkumulátordoboz – LVS és LVM

LVS 5.1, 8.0, 12.0, 16.0, 20.0, 24.0

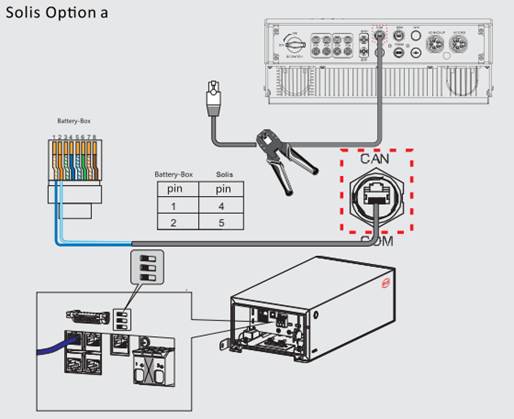

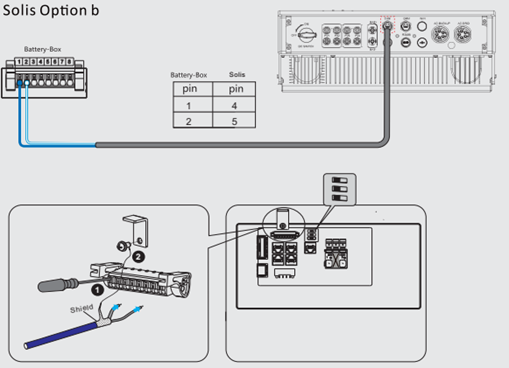

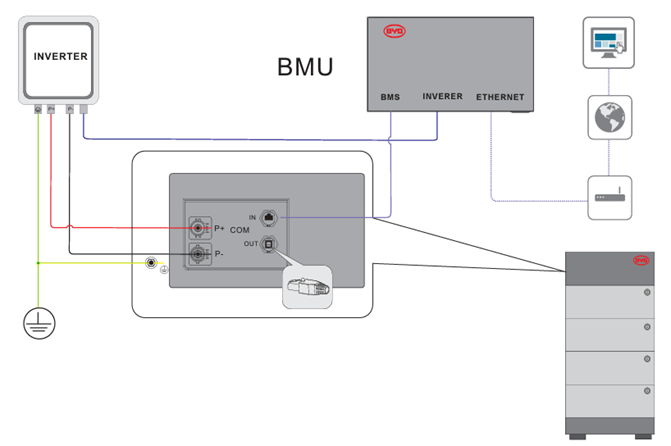

Csatlakozási rajz:

Tűkiosztás BYD akkumulátorokhoz:

PylonTech:

L1 erő

Azok számára, akik kapcsolatot szeretnének létesíteni a Pylon Force L1 akkumulátor és a Solis inverterek között, itt vannak a kommunikációs port részletei a BMS oldalon:

Contol modul:

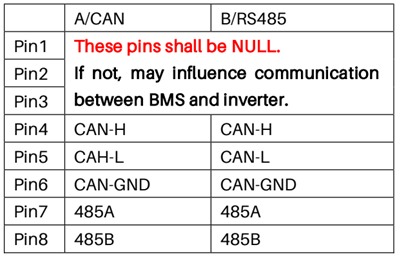

Az RJ45 port érintkező meghatározása

Megjegyzés: Az egyéb PIN-kódnak NULL-nak kell lennie, ellenkező esetben befolyásolhatja a rendszer kommunikációját.

PylonTech:

5000 USD

Ha Pylon US5000 akkumulátort és Solis invertereket kell csatlakoztatnia:

MEGJEGYZÉS: KÉRJÜK, HASZNÁLJA A PYLON ÁLTAL BIZTOSÍTOTT CAN-KÁBELT

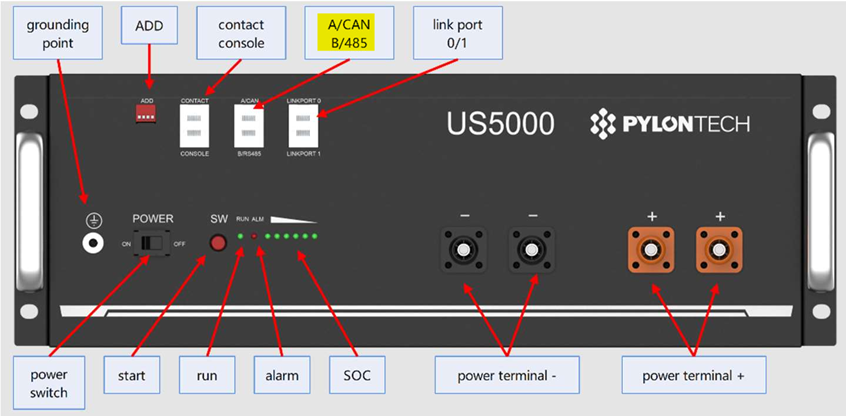

US5000 Előlap:

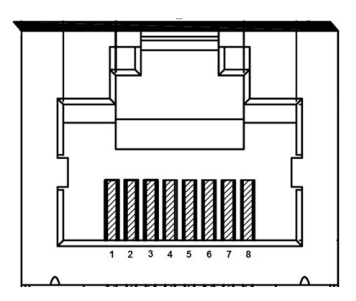

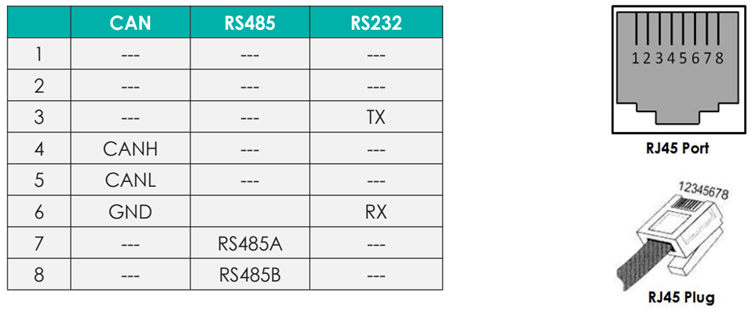

Az RJ45 port érintkező meghatározása

Róka:

LV5200

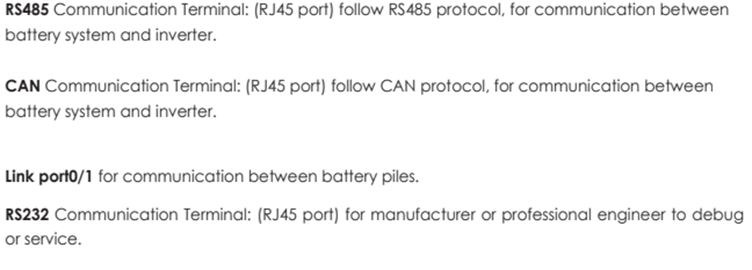

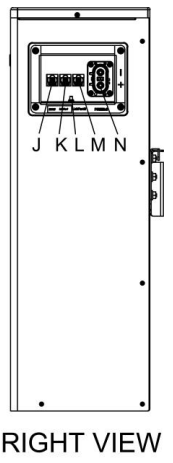

BMS interfész:

J: LEHET

K: RS485

L: Földelő csavar

M: LinkPort0

N: POWER-2

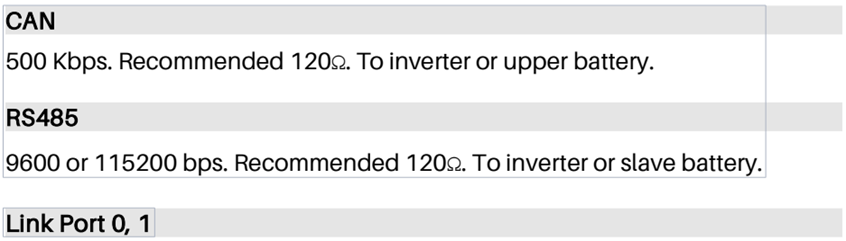

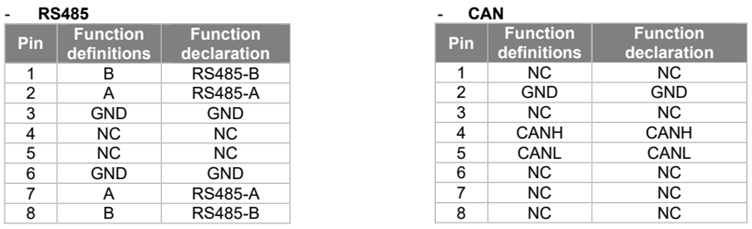

A CAN / RS485 az inverter kommunikációs interfésze. Az interfész meghatározása a következő:

Dip kapcsolók

LG Energy Solutions:

Resu3.3, Resu 6.5, Resu10

Hálózati kábelek csatlakoztatása:

Csatlakoztassa az egyes hálózati kábeleket a megfelelő hálózati porthoz. Használja a bal alsó portot az első akkumulátorcsomaghoz, a jobb alsó portot a második akkumulátorhoz, a felső portot pedig az inverterhez.

Az akkumulátor konfigurálása:

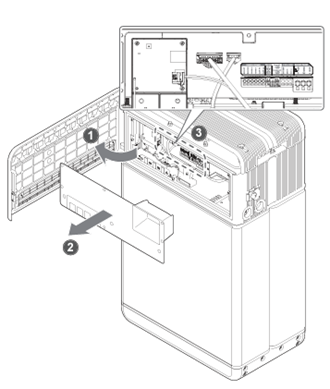

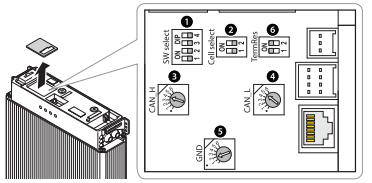

Távolítsa el a kapcsoló fedelét úgy, hogy felfelé húzza, hogy szabaddá tegye az áramköri lapot.

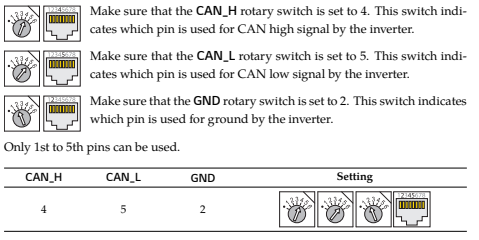

A CAN-busz érintkező beállításai:

Puredrive:

PureStorage II hibrid 5kWh

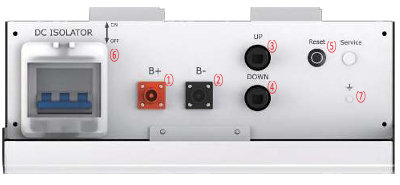

Csatlakozási felület:

1. Akkumulátor<-->inverteres tápkábelek(+)
2. Akkumulátor<-->inverteres tápkábelek(-)
3. Kommunikációs kábelek (felfelé)
4. Kommunikációs kábelek (lefelé)
5. Akkumulátor-visszaállítás gomb
6. DC leválasztó
7. Földelési pont

Kérjük, használja a mellékelt kommunikációs kábelt

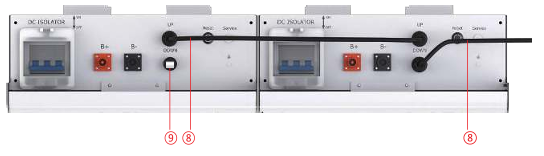

Csatlakoztassa a kommunikációs kábeleket az alábbiak szerint. Csatlakoztassa a COM ellenállást az utolsó nyitott kommunikációs interfészhez.

Felhívjuk figyelmét, hogy még egyetlen akkumulátor vagy több akkumulátor beszerelése esetén is COM ellenállásra van szükség a CAN Bus jel erősítéséhez.

8. Kommunikációs kábel

9. COM ellenállás

Csatlakoztassa a COM ellenállást Helyezze fel a védősapkát

Green Solutions Inc.:

Kezdőlap E10

A Green Solutions akkumulátor Solis inverterekkel való összekapcsolásához vegye figyelembe a következő kommunikációs portbeállításokat a BMS oldalon:

Kommunikációs terminálok:

UZ Energia:

Power Lite

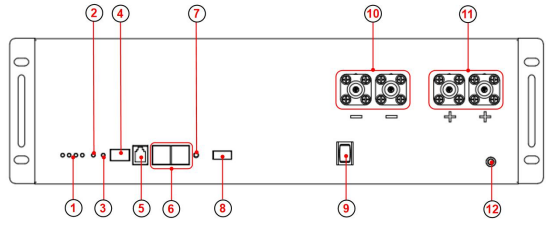

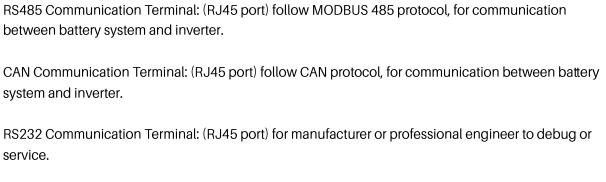

Akkumulátor interfész:

1: SOC LED x4

2: Riasztás LED

3: RUN LED

4: Tárcsázó

5: RJ11 RS232 kommunikációs port a felső géphez

6: Kommunikációs port *2 RJ45 CAN és PCS RS485 belső kapcsolat

7: Állítsa vissza a Waken rendszert a hibás állapotból

8: Száraz érintkezés

9: Be-/kikapcsoló

10: Port Negative x2 PSR6XAB fekete 5,7, 25 mm2

11: Port Positive x2 PSR6XBB narancssárga 5,7, 25mm2

12: GND M6 sárga-zöld, 10 AWG

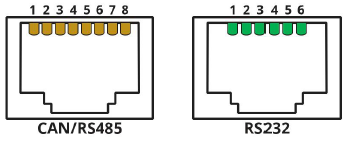

RJ45 Port definíció:

TUD:

• 1. érintkező: CAN-H
• 5. érintkező: CAN-L
• 2., 3., 4., 6., 7. érintkező: NC
• 8. érintkező: GND

RS485:

• 1., 4., 5. érintkező: NC
• 2., 7. érintkező: RS485-A
• 3., 6. érintkező: RS485-B
• 8. érintkező: GND

RS232:

• 1., 2., 6. érintkező: NC
• 3. érintkező: BMS átvitel; Számítógépes vevő
• 4. érintkező: BMS vevő; Számítógépes átvitel
• 5. érintkező: GND

WeCo:

5K3 XP / 4K4 LT

Akkumulátor interfész:

5K3 XP PÉLDA

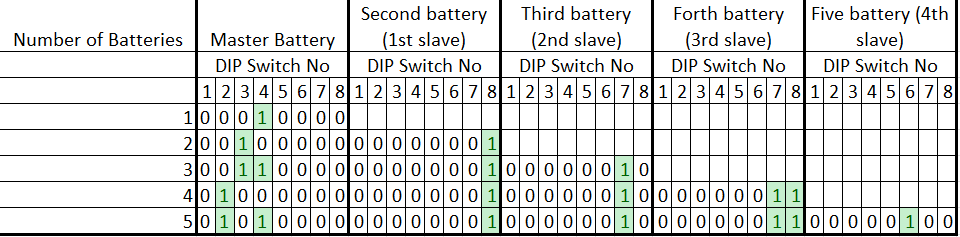

A DIP kapcsoló mind ki van kapcsolva (00000000). Csak az utolsó slave DIP-jét kell másképp beállítani (00000100).

4K4 LT PÉLDA

A DIP kapcsoló mind ki van kapcsolva (00000000). Csak az utolsó slave DIP-jét kell másképp beállítani (00000100).

A BMS CAN PIN OUT az akkumulátor oldalán megegyezik minden WeCo akkumulátorral.

Az inverter oldalán lévő RJ45 terminált krimpelni kell, hogy megfeleljen az inverter PIN OUT

KÉRJÜK, TEKINTSE MEG A KÖVETKEZŐ CIKKET, AHOL RÉSZLETES ÚTMUTATÁST TALÁL A WECO AKKUMULÁTOR SOLIS INVERTEREKHEZ VALÓ CSATLAKOZTATÁSÁRÓL

https://solis-service.solisinverters.com/a/solutions/articles/44002490198?lang=en

Reméljük, hogy az akkumulátorok inverterekhez történő csatlakoztatásával kapcsolatos információk hasznosnak bizonyulnak. Ha további kérdése van, vagy konkrét akkumulátorigénye van, forduljon hozzánk bizalommal. Azért vagyunk itt, hogy segítsünk Önnek, amiben csak tudunk.
