Solis műszaki útmutató: Okosmérő fázissorrend és CT polaritás-ellenőrzése

Solis műszaki útmutató: Okosmérő fázissorrend és CT polaritás-ellenőrzése

Az intelligens mérők és áramváltók (CT-k) megfelelő telepítése és üzembe helyezése kritikus fontosságú a Solis rendszerek helyes és stabil működéséhez. Akár Solis Export Power Managert (EPM), akár Solis Energy Storage Hybrid Invertert telepít, a rendszer teljesítménye teljes mértékben a mérő mérési pontosságától függ.

A CT polaritásának vagy fázisfsorrend hibái működési problémákhoz vezethetnek – a váratlan akkumulátortöltési/kisütési viselkedéstől kezdve a rendszerkiesésekig vagy a túltermelésig exportkorlátozott működés során.

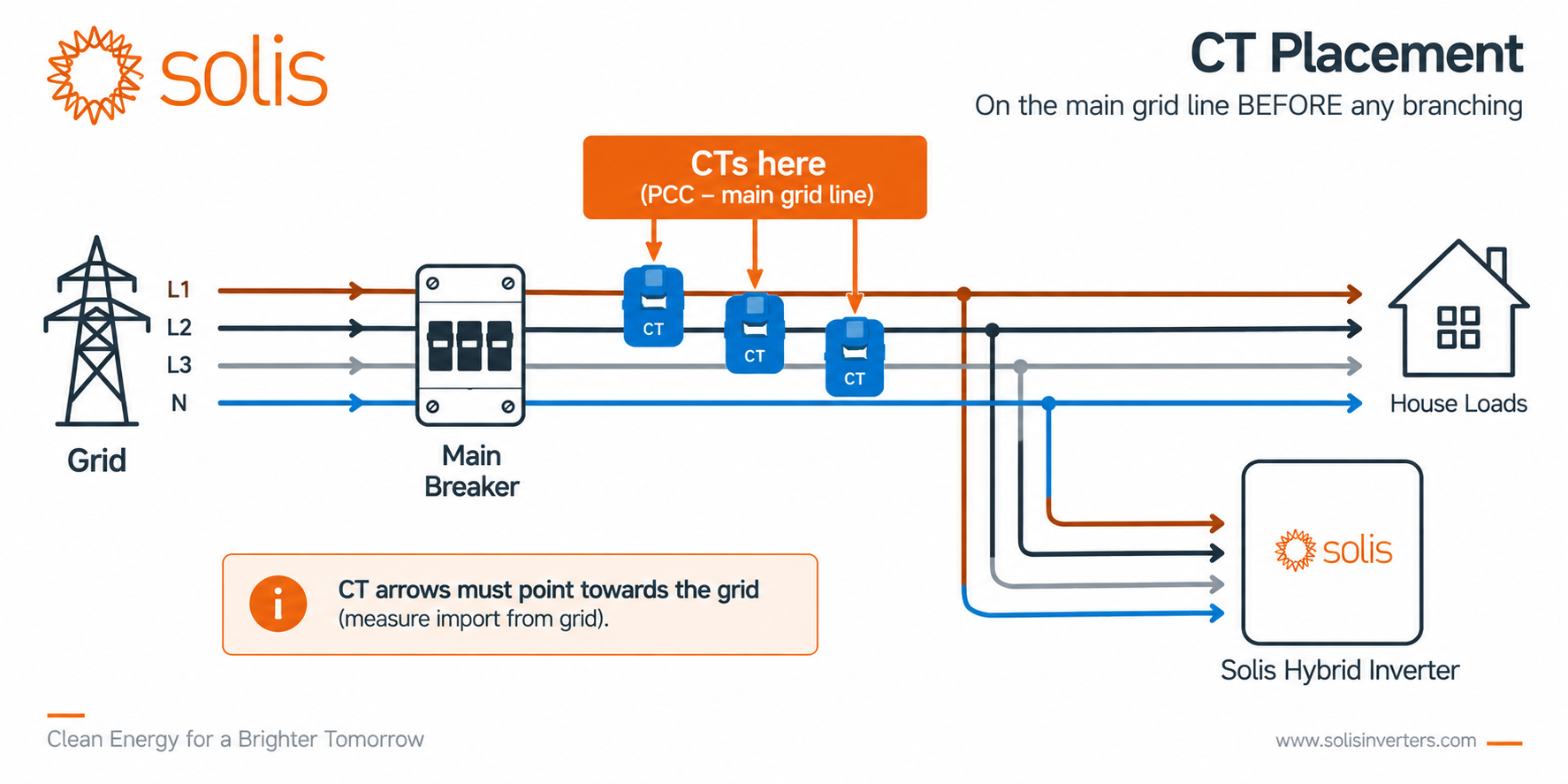

CT elhelyezési helye (közös csatlakozási pont)

Az áramváltókat (CT) mindig a fő bejövő közműkábelre (közös csatlakozási pont / PCC) kell telepíteni.

Arany elhelyezési szabály: Az áramváltókat a bejövő vezetékekre kell rögzíteni bármilyen elektromos elágazás ELŐTT – közvetlenül a főkapcsoló vagy a fogyasztásmérő után, de a helyszíni terheléseket és az invertert tápláló elosztósínek/megszakítók előtt. Csak ebben a helyzetben tudja a mérő a valódi nettó energiamérleget regisztrálni.

A Solis Valós Teljesítmény Logikájának megértése

A diagnosztika elvégzése előtt fontos megérteni, hogyan értelmezik a Solis mérők és inverterek a teljesítményáramlás irányát:

• Pozitív valós teljesítmény (+kW) = EXPORT

  A fotovoltaikus rendszer által termelt vagy lemerült fotovoltaikus teljesítmény meghaladja a helyi igényt. A felesleges teljesítmény a hálózatba áramlik.

• Negatív valós teljesítmény (-kW) = IMPORT

  A helyszíni igény vagy az akkumulátor töltése meghaladja a fotovoltaikus rendszer teljesítményét. A teljesítmény a hálózatból származik.

Alapvető hibaelhárítási szabály: Mindig figyelje a kW-ban kifejezett aktív teljesítményt fázisonként (L1, L2, L3). Ne a kWh-ra (felhalmozott energia), kVA-ra (látszólagos teljesítmény) vagy kvar-ra (meddő teljesítmény) hagyatkozzon, mivel ezek a mérőszámok nem jelzik a teljesítmény irányának előjelét.

1. lépés: Fázisrotáció és fázisillesztés ellenőrzése

Fontos megjegyzés: A diagnosztikát mindig a fázisforgás ellenőrzésével kell kezdeni! Ha egy feszültségbemenet (V1) egy másik fázisból (CT2) származó áramváltóval van párosítva, a mérőműszer helytelen hatásos teljesítményértékeket számít ki, és rosszul jeleníti meg a teljesítmény irányának előjelét (+/-). Az áramváltó polaritásának ellenőrzése a helyes fázisillesztés megerősítése előtt hatástalan.

Mi a fázisforgatási hiba?

Fázisforgatási hiba akkor fordul elő, ha az 1. fázis (V1) feszültségreferencia bemenete párosítva van egy áramváltóval a 2. fázisból (CT2) vagy a 3. fázisból (CT3). Ez 120° vagy 240° fázisszög-eltolódást okoz, ami miatt a mérőműszer helytelen teljesítménytényezőt (cos φ) és aktív teljesítményértékeket jelenít meg.

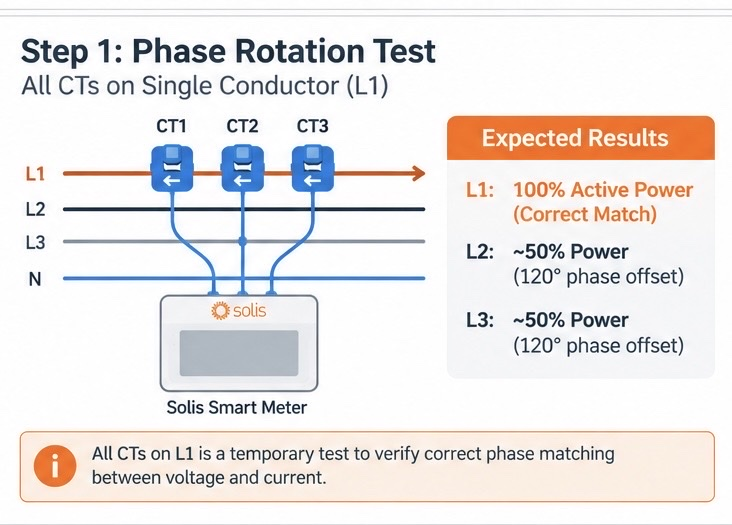

Az „Összes áramváltó egy fázison” izolációs teszt

A fáziseltérés gyors azonosításához:

• Rögzítse az összes áramváltót egyetlen vezetőre: Ideiglenesen csatlakoztassa az 1., 2. és 3. áramváltót ugyanarra a fizikai fázisvezetőre (pl. L1 fázis).

• Terhelés megállapítása: Biztosítsa az aktív helyszín fogyasztását vagy exportját.

  • Követelmény: A fázison folyó áramnak legalább 5 A-nek kell lennie (kb. 1 kW aktív terhelés). Az alacsonyabb áramszintek az elektromos zaj miatt nem egyértelmű értékekhez vezethetnek.

• Mérőműszer kijelzőjének elemzése:

  • Egyező fázis: Csak a kiválasztott vezetőnek (L1) megfelelő feszültségcsatorna fog valódi magas hatásos teljesítményt és helyes cos φ értéket mutatni.

  • Nem egyező fázisok:  A 120°-os fáziseltolódás (cos 120° = -0,5) miatt a másik két csatorna körülbelül 50%-kal alacsonyabb hatásos teljesítményt fog mutatni, mint a tényleges érték (vagy negatív teljesítményt mutat).

• Javítás: Tartsa a CT1-et az L1-en, és helyezze át a fennmaradó CT-ket a megfelelő vezetőikre, amíg minden feszültség-áram csatornapár megfelelően nem illeszkedik.

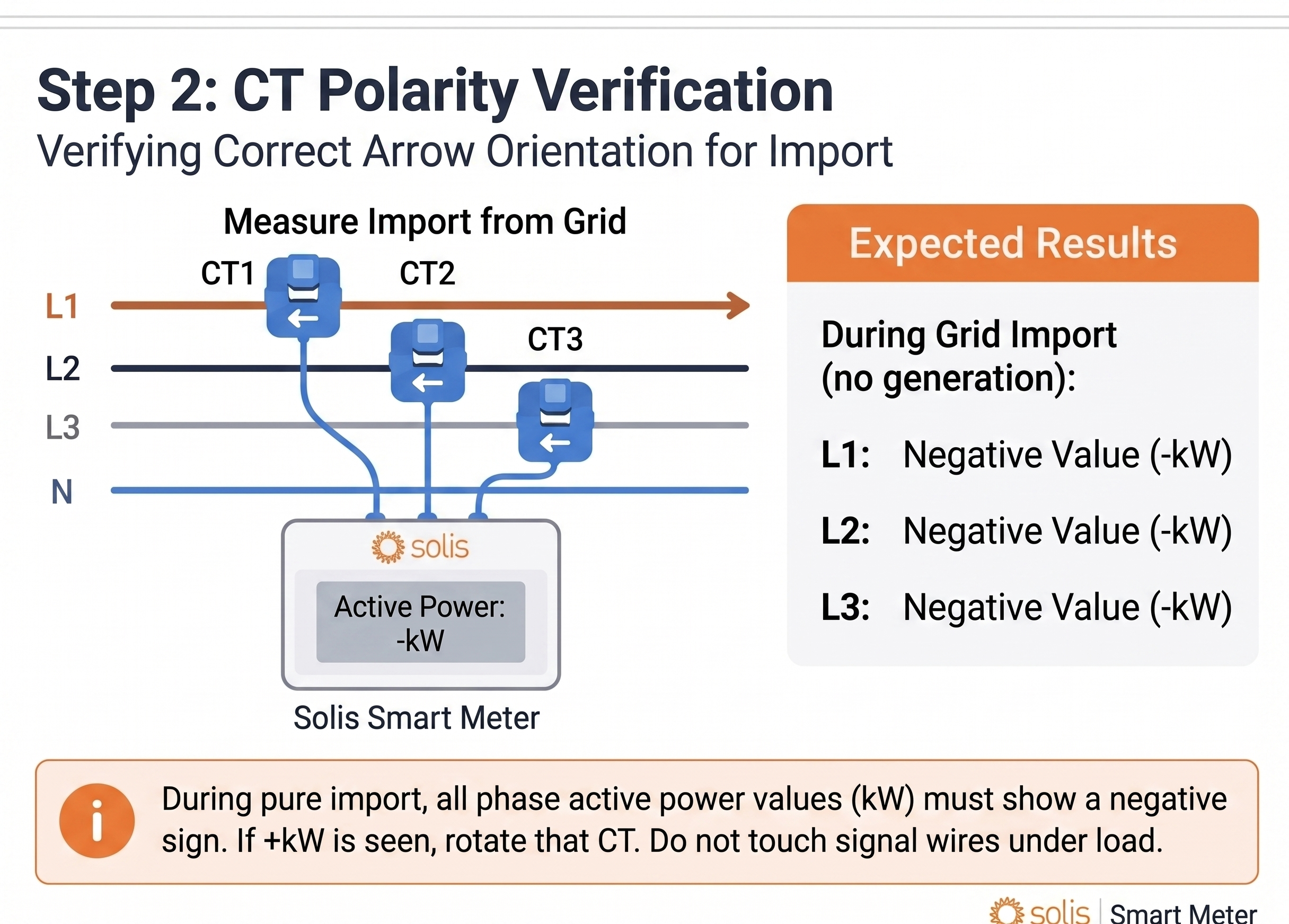

2. lépés: Áramváltó (CT) polaritás-ellenőrzése

Miután a fázissorrend megerősítést nyert, ellenőrizze az áramváltók fizikai irányát és polaritását. Fordított áramváltó esetén a mérőeszköz az importot exportként, és fordítva hibásan olvassa le.

A rendszer hatása::

• EPM rendszerek (exportkorlátozás): Ha az export korlátozott (pl. 100 kW-ra), és az áramváltó polaritása fordított, akkor a 100 kW importját a rendszer 100 kW exportként olvassa le hibásan. Az EPM vezérlő tovább növeli az inverter teljesítményét, ami rendszerleállásokat vagy hálózati megfelelőségi problémákat okozhat.

• Energiatárolós hibrid rendszerek: Az inverter logikája megsérül. Az akkumulátor tétlen maradhat, vagy váratlanul ciklikusan válthat a töltés és a kisütés között.

Lépésről lépésre történő polaritás-ellenőrzés:

1. Hozzon létre egy ismert "tiszta import" állapotot:

   Győződjön meg arról, hogy az energia kizárólag a hálózatból folyik a terheléshez:

   • Standard fotovoltaikus rendszerek: Kapcsolja ki a fotovoltaikus invertereket, és kapcsolja be a nagy terheléseket (pl. vízmelegítőket).

   • Hibrid rendszerek: Kényszerítse az akkumulátor töltését a hálózatról (Forcecharge)

2. Fázisonkénti kW-leolvasások ellenőrzése:

   • Normál állapot: Minden fázis negatív aktív teljesítményt mutat (pl. L1 = -1,2 kW, L2 = -1,1 kW, L3 = -1,4 kW).

   • Polaritáshiba: Ha az L1 és L2 negatív értéket mutat, míg az L3 pozitív értéket mutat (+1,2 kW), akkor a CT3 fel van cserélve.

Az áramváltó polaritásának javítása:

• Fizikai áramváltó forgása (ajánlott és legbiztonságosabb módszer): Csatolja le az áramváltót (CT3), és forgassa el 180°-kal közvetlenül a tápkábelen. A leolvasás azonnal +1,2 kW-ról -1,2 kW-ra vált.

Fontos megjegyzés a kézikönyv ábráihoz (nyíl és bekötési jelölések):

Mindig ellenőrizze az adott mérőmodell bekötési rajzát a kézikönyvben. Bizonyos Solis beállítási ábrákon az áramváltó nyíl a rács felé mutat (CT Arrow -> Grid), a másodlagos jelvezetékek pedig ennek megfelelően színkódoltak (pl. fekete / fehér az S1/S2 esetében).

Aranyszabály a terepi teszteléshez: Függetlenül a CT-burkolaton található fizikai nyíljelöléstől, kényszerített tiszta import állapotban (nulla PV-termelés és nincs akkumulátorkisülés) a mérőnek negatív aktív teljesítményt (-kW) kell mutatnia minden fázison. Ha +kW látható, akkor a CT irányának megfordítása szükséges.

Biztonsági figyelmeztetés: Ne húzza le a másodlagos CT jelvezetékeket (S1/S2), amíg a primer vezető terhelés alatt van! A szekunder CT áramkör terhelés alatti megnyitása nagyfeszültséget generál, amely károsíthatja a transzformátort vagy a mérő sorkapcsát. Mindig fordítsa meg a CT irányát közvetlenül a primer kábelen.

Fázissorrend ellenőrzése asszimetrikus termeléshez

Aszimmetrikus módban működő hibrid rendszerekben a mérőn a fázisforgatás korrigálása után ellenőrizze a fázissorrend illesztését az inverter hálózati portjának csatlakozóinál.

• Példa: A szerelő a mérőt és az invertert is L3, L2, L1-ként kötötte be a kábelszínek alapján. A mérőn a fázisforgatást ezután L1, L2, L3-ra korrigálták.

• A probléma: Ha az inverter hálózati portja L3, L2, L1-ként marad bekötve, fáziseltérés lép fel. Kiegyensúlyozatlan befecskendezési módban, amikor a mérő 3 kW teljesítményt kér az L1 fázison, az inverter ezt a teljesítményt a fizikai L3 fázisra adja le, ami vezérlőlogikai hibát okoz.
