S6-EH3P 10K Generátor funkció


(write article here)


Bevezetés


Szigetüzemi (off-grid) körülmények között a stabil és folyamatos áramellátás fenntartása elengedhetetlen a kritikus fogyasztók zökkenőmentes működéséhez. Az S6 10 K (10 kW-os) 3 fázisú inverter modelleket úgy tervezték, hogy zökkenőmentesen integrálhatók legyenek a generátorokkal, biztosítva, hogy a létfontosságú berendezések még a hosszabb ideig tartó áramkimaradások alatt is áram alatt maradjanak. [1]
Ez az útmutató végigvezeti Önt a generátor S6 10 K inverterhez történő csatlakoztatásának folyamatán. A generátor port (csatlakozó) megfelelő beállításával az inverter képes automatikusan elindítani a generátort, valamint kezelni az energiaelosztást mind a fogyasztók, mind az akkumulátor-rendszer felé. Kövesse az alábbi lépéseket annak biztosítására, hogy a villamosenergia-rendszer megbízható és hatékony legyen, és minden körülmények között garantálja a folyamatos működést. [1]
Tartalom




 Hardverkövetelmények


    1. S6 3P10K Hibrid Inverter + Akkumulátor + PV + Smart Meter

    2. 3 fázisú generátor (távoli indítási funkcióval)

    3. 1 fázisú vagy 3 fázisú terhelés

    4. ATS (ha alkalmazható)

    5. Elosztószekrény

    6. Bármilyen egyéb szükséges felszerelés


 Vezetékelés




Mivel a 10k-s modellnek nincs dedikált generátorportja, ezért ehhez a funkcióhoz a hálózati portot fogjuk használni. A generátort le kell választani a hálózatról, vagy egy ATS-t (automatikus átkapcsolót) kell használni a kapcsolat kezeléséhez.

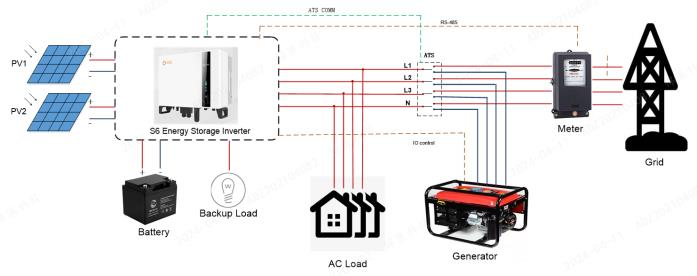

Az alábbiakban a különböző forgatókönyvek bekötési rajza látható:

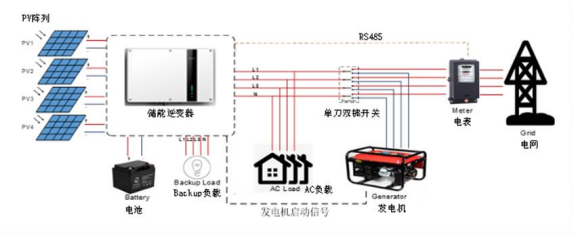

1. forgatókönyv: Hálózati és generátori leválasztási kapcsolási rajz


2. forgatókönyv: Hálózati és generátoros kapcsolási rajz független ATS-berendezéssel


Az 1. és a 2. forgatókönyv közötti különbség a generátor indításakor alkalmazott automatizálás mértéke.





1. forgatókönyv: Kézi működtetés


-Hálózati leállás után a felhasználónak manuálisan kell átkapcsolnia a PDC-t a generátorra.


-Ezután a felhasználónak az alkalmazásban be kell állítania a generátor gombot a motor indításához, feltéve, hogy a generátor indítási feltételei teljesülnek.


2. forgatókönyv: Automatizált működés ATS-sel


-Amikor a hálózati áramellátás ki van kapcsolva, az ATS automatikusan átkapcsolja a kapcsolatot a hálózati áramellátásról a generátorra, és jelet küld az inverternek.


-Ebben az esetben az alkalmazás hibaüzenetet küld az ügyfélnek.


-Az ügyfél ezután a weben vagy a helyi terminálon keresztül beállíthatja a generátort a generátor elindításához, ismét biztosítva, hogy a generátor indítási feltételei teljesüljenek.





Kommunikációs kábel bekötése


A generátornak távoli indítási funkcióval kell rendelkeznie az automatikus indítás engedélyezéséhez. Ebben az esetben a generátort a DI/DO kommunikációs porton keresztül kell csatlakoztatni a géphez. Amikor a hálózat ki van kapcsolva, az ATS automatikusan átkapcsolja a kapcsolatot a hálózatról a generátorra, és jelet küld az inverternek.

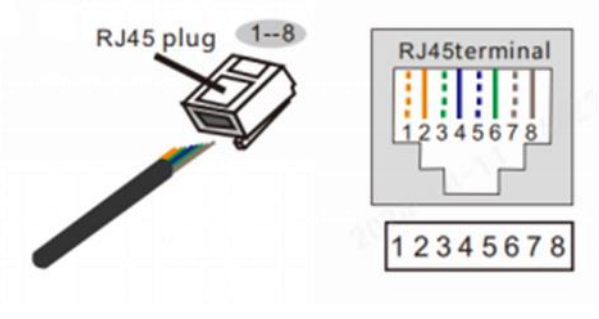

A portok definíciója az alábbiakban látható:

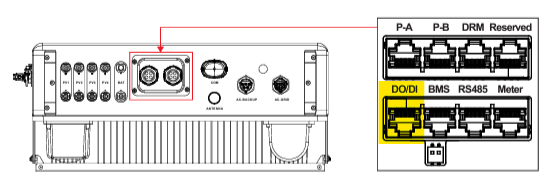

  • Pin 1&Pin 2：ATS24V
  • Pin 3&Pin 4：GND_ATS24V
  • Pin 5&Pin 6：Remote control signal A
  • Pin 7&Pin 8：Remote control signal B





1. forgatókönyv: Az A és a B indítójel használata



  • Nem kell különbséget tenni az A és B pozitív és negatív pólusai között.
  • Mindkét jelet közvetlenül a generátor indítóportjához kell csatlakoztatni.



2. forgatókönyv: Minden jel használata



  • Csatlakoztassa az ATS24V és a GND_ATS24V jelű pontokat a független ATS kommunikációs portjaihoz.
  • Csatlakoztassa a távoli indító jelet a generátor indító portjához.



Beállítás az alkalmatásban




Az összes hardvereszköz csatlakoztatása után elengedhetetlen az inverter konfigurálása a Solis alkalmazáson keresztül. Ennek elmulasztása azt eredményezheti, hogy a generátor nem indul el, és a többi funkció sem lesz normálisan elérhető.

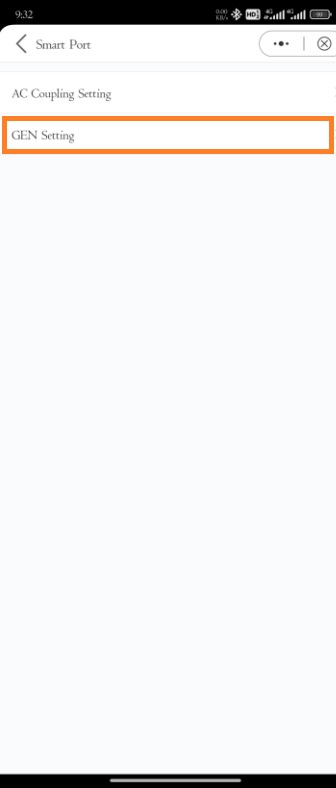

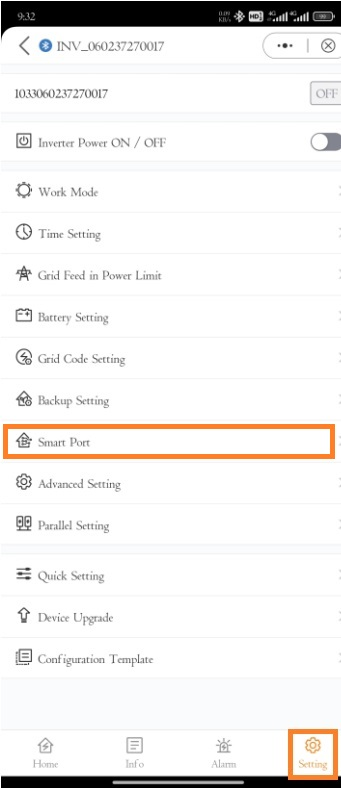

Az inverter konfigurálásához helyileg, Bluetooth-on keresztül kell csatlakozni a készülékhez. Az alkalmazás felületén válassza ki az Intelligens port (Smart Port) menüpontot, majd válassza a GEN beállítást (Generator Setting). Ezután konfigurálja a további szükséges paramétereket:
    • Száraz érintkező (Dry Contact): A generátor automatikus indítójelének aktiválása.
    • Hálózati port forrása (GRID/Generator): Annak megadása, hogy a generátor a hálózati (Grid) vagy a dedikált generátor (Gen) portra csatlakozik-e.
    • Generátor töltési teljesítménye (Generator Charge Power): A maximális kW érték, amellyel a generátor töltheti az akkumulátorokat.
    • SOC töltés indítása (Start/Stop SoC): Az a százalékos akkumulátor-töltöttségi szint, amelynél a generátornak be kell indulnia (pl. 20%), illetve le kell állnia (pl. 80%).

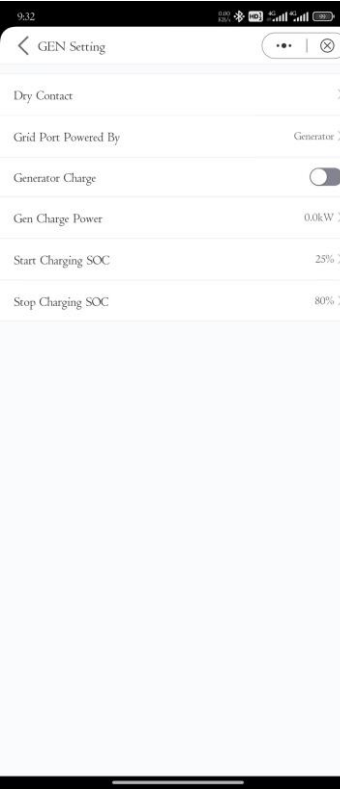

Step 1 – Nyissa meg a Generátor beállításokat:

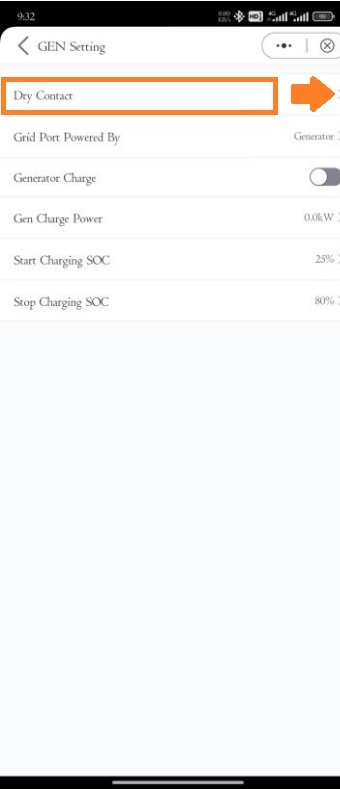

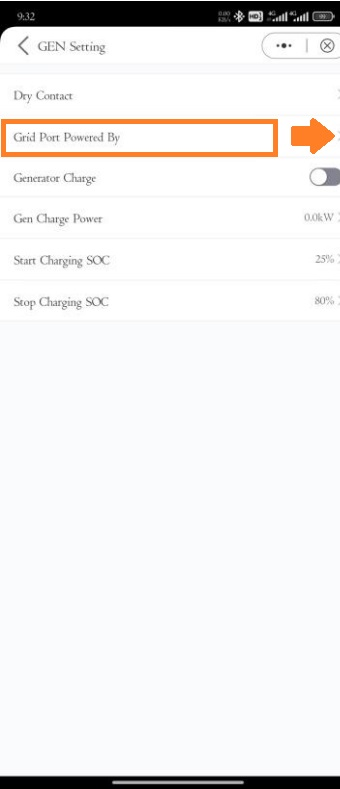

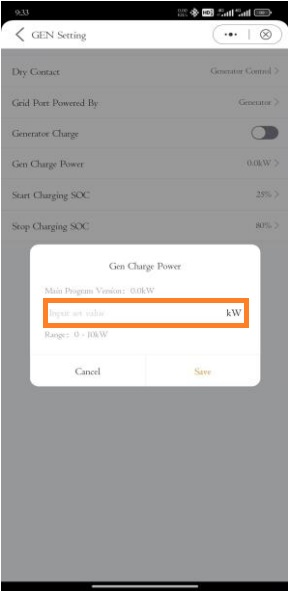

 Step 2 – Konfigurálja a beállításokat az igényeinek megfelelően:

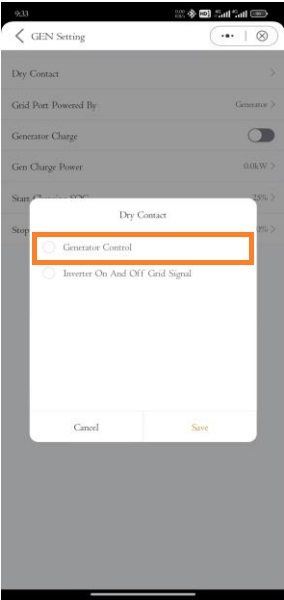

  1. Csak ki kell választania a Generátor vezérlést, és figyelmen kívül kell hagynia a második lehetőséget..

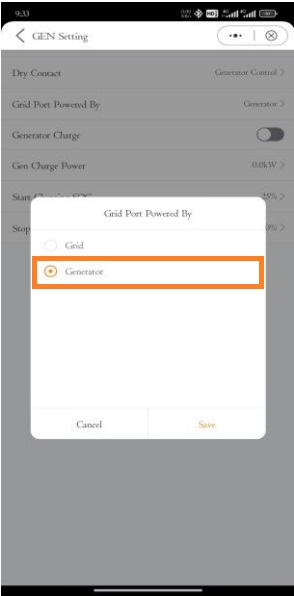

  1. – Válasszon generátort

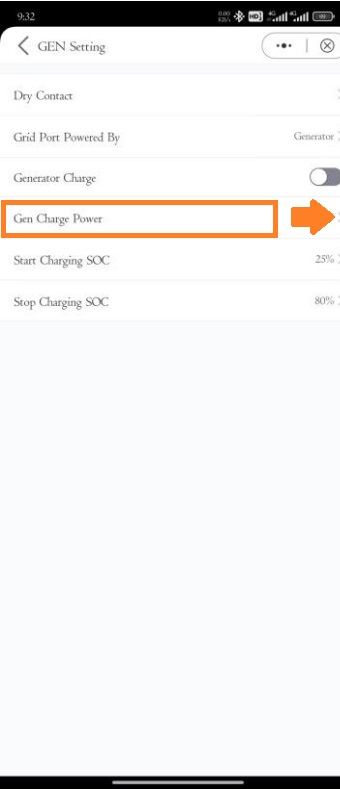

  1. Töltse ki a generátor névleges kimeneti teljesítményének értékét.

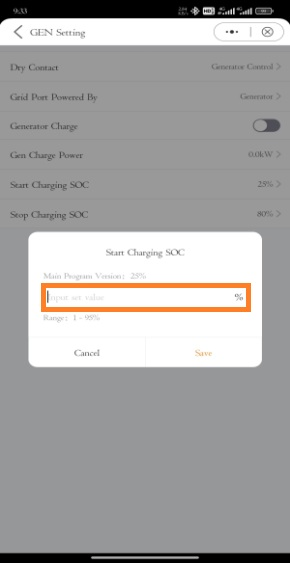

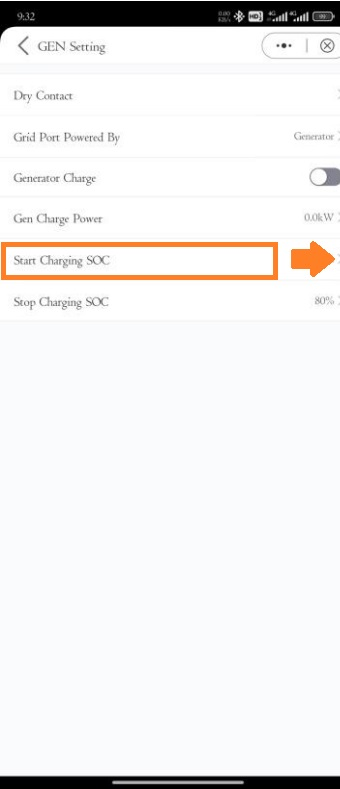

  1. Adja meg a kezdő töltöttségi szint (SOC) értékét. Amikor az akkumulátor töltöttségi szintje ennél alacsonyabb, a generátor automatikusan elindul.

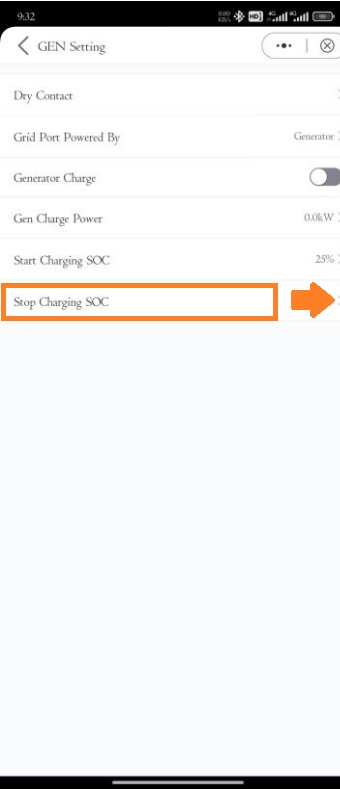

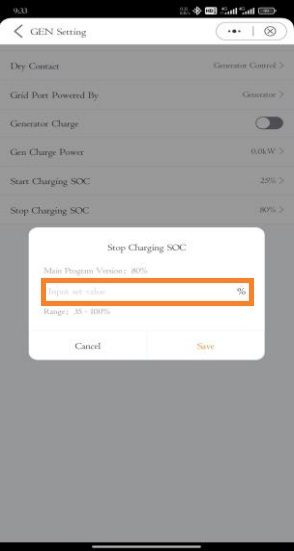

Adja meg a leállítási SOC értéket. Amikor az akkumulátor SOC értéke magasabb ennél, a generátor automatikusan leáll.







Generátor alkalmazása


A generátor indításának és leállításának feltételei
A rendszer hardveres és szoftveres konfigurációjának befejezése után két feltétel szükséges a generátor elindításához. A fő indítási feltételek a következők:
  1. BMS kommunikációs hiba (az inverter és az akkumulátor közötti kommunikáció megszakadása).
  2. Az akkumulátor SOC értéke alacsonyabb, mint a töltésindítási SOC (a beállított minimális töltöttségi szint).
Amint a fenti feltételek bármelyike teljesül, a generátor elindul.
1. forgatókönyv: BMS kommunikációs hiba
Ha a rendszer BMS kommunikációs hibát észlel, a generátor elindul. A rendszer mindaddig nem küld leállítási parancsot a generátornak, amíg az akkumulátor BMS kommunikációja helyre nem áll, ÉS az akkumulátor töltöttsége (SOC) meg nem haladja a generátor leállítási SOC értékét.
2. forgatókönyv: Alacsony akkumulátor-töltöttség (SOC)
Ha az akkumulátor aktuális SOC értéke alacsonyabb, mint a szoftverben megadott töltésindítási SOC érték, a generátor beindul. Amikor az akkumulátor töltöttsége a generátor töltése során meghaladja a beállított leállítási SOC értéket, a rendszer automatikusan leállítási parancsot küld a generátornak.
A generátor leállításának logikája (The Logic of Generator Stop)
Miután a közüzemi villamosenergia-hálózat (áramszolgáltatás) helyreállt, le kell állítania a generátort, és az elosztószekrény (PDC) kapcsolóját át kell állítania a hálózati oldalra, hogy megszüntesse a generátoros üzemmódot. A beállítás pontos lépései a következők:
  1. Lépjen be a GEN beállítások (GEN setting) felületre a Solis alkalmazásban.
  2. Állítsa be a hálózatot (Grid) elsődleges energiaforrásként a hálózati port (Grid port) táplálásához.
  3. Manuálisan kapcsolja át az elosztószekrény (PDC) kapcsolóját a hálózati oldalra (1. forgatókönyv), vagy engedje, hogy az ATS (automatikus átkapcsoló) automatikusan átváltson a hálózati oldalra, miután az észlelte, hogy a hálózat stabilizálódott (2. forgatókönyv).



A generátor használatakor betartandó óvintézkedések


1)
Az 1. és 2. forgatókönyvnek megfelelő generátorok távindítási (remote start) funkcióval vannak felszerelve, ami lehetővé teszi a generátor indításának és leállításának vezérlését. Ha olyan generátorhoz csatlakozik, amely nem rendelkezik távindítási funkcióval, a generátort manuálisan (kézzel) kell elindítania. A generátor leállításakor kövesse a generátor leállítására vonatkozó logikai lépéseket.
2)
Mivel a generátor port és a hálózati (Grid) port alul ugyanazon a csatlakozón osztozik, az inverter nem képes magától megkülönböztetni, hogy a portra a generátor vagy a közüzemi hálózat van-e csatlakoztatva. Generátor használatakor ügyeljen arra, hogy a beállításokban a „Generator” opció kiválasztásával adja meg a hálózati port tápellátását. Ez lehetővé teszi az inverter számára, hogy felismerje a generátor csatlakozását. Ennek elmulasztása azt eredményezheti, hogy a generátor teljesítménye úgy táplálódik be az inverterbe, hogy az károsíthatja a generátort.
3)
Ha a portcsatlakozás állapotát manuálisan (kézzel) kell átkapcsolnia, és azt a helyszínen nem egy ATS (automatikus átkapcsoló) vezérli, feltétlenül győződjön meg arról, hogy a generátor le van állítva. Ne végezzen átkapcsolási műveleteket, miközben a generátor jár!
4)
A normál váltakozó áramú fogyasztók (AC Load) esetében – függetlenül attól, hogy a közüzemi hálózat esett ki, vagy a generátort kapcsolják éppen át a hálózatra – a fogyasztók nem kapnak áramot. Ha az AC fogyasztók szünetmentes tápellátása kritikus fontosságú, győződjön meg arról, hogy az egyes fázisok teljes terhelése nem haladja meg a 3,3 kW-ot, a három fázis együttes terhelése pedig a 10 kW-ot. A folyamatos áramellátás biztosítása érdekében a szünetmentes AC fogyasztói berendezéseket a tartalék (Backup) portra csatlakoztassa.
