Miért mérhető egyenfeszültség az inverter váltóáramú oldalán?

Áttekintés

Bizonyos esetekben a szerelők vagy a szervizszemélyzet egyenfeszültséget mérhet az inverter váltakozó áramú csatlakozóin, amikor a PV-tömb csatlakoztatva van, de a váltakozó áramú tápellátás le van választva. Ez a viselkedés normális, és nem utal inverter hibára.

Scenario

Egyenfeszültséget figyelhet meg az AC kimeneti csatlakozókon, ha:

• A PV-tömbök az inverterhez vannak csatlakoztatva.
• Az inverter AC csatlakozása a hálózathoz ki van kapcsolva vagy le van választva.
• Multiméterrel mérhető a feszültség az AC csatlakozók és a nullavezető (N) vagy a védőföldelés (PE) között.

Miért történik ez?

Az inverter egy belső feszültség-mintavételező áramkört tartalmaz, amely folyamatosan figyeli a hálózati váltakozó áramú feszültséget. Ez az áramkör nagy impedanciájú mérőellenállásokat használ, amelyek az AC csatlakozókhoz vannak csatlakoztatva.

Amikor a napelemes rendszer csatlakoztatva van, belső egyenfeszültség van jelen az inverter DC sínjén. Még ha az AC megszakító nyitva is van, a feszültség-mintavételező áramkör továbbra is csatlakoztatva marad az AC csatlakozókhoz. Ennek eredményeként DC feszültség mérhető az AC oldalon.

Belső mintavételező áramkör

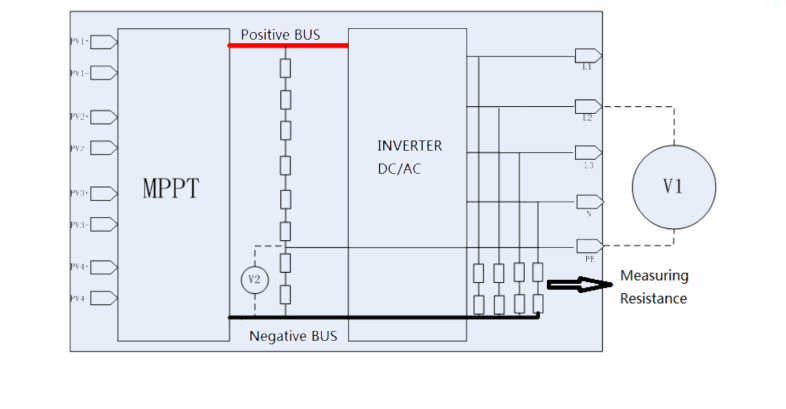

1. ábra: Az inverter feszültségmintavételező áramkörének egyszerűsített ábrázolása.

A mért feszültség a nagy impedanciájú mérőellenállásokon keresztül érkezik, és nem jelent hibát. Mivel az áramkör impedanciája nagyon magas, a rendelkezésre álló áram elhanyagolható.

Mi történik, amikor a hálózat csatlakoztatva van?

Amikor a váltakozó áramú oldal a közüzemi hálózatra csatlakozik, a hálózat nagyon alacsony egyenáramú impedanciát képvisel. A gyakorlatban a váltakozó áramú vezetők gyakorlatilag rövidre zártnak tekinthetők az egyenfeszültség szempontjából. Ilyen körülmények között az L1/L2/L3 és az N vagy PE között mért egyenfeszültség körülbelül 0 V lesz.

Fontos biztonsági figyelmeztetés

Mindig kapcsolja KI mind az egyenáramú leválasztót, mind a váltóáramú tápellátást, mielőtt karbantartást vagy elektromos munkát végezne az inverteren. Ez biztosítja, hogy mind az egyenáramú, mind a váltóáramú áramkörök biztonságosan le legyenek választva.
