Resumen

En algunas situaciones, los instaladores o el personal de servicio pueden medir una tensión de corriente continua (CC/DC) en los terminales de CA del inversor cuando el campo fotovoltaico está conectado, pero el suministro de CA está desconectado. Este comportamiento es normal y no indica una avería del inversor.

Escenario

Puede observarse una tensión de CC en los terminales de salida de CA cuando:

• Las cadenas fotovoltaicas (strings PV) están conectadas al inversor.
• La conexión de CA del inversor a la red está desconectada o el interruptor está apagado.
• Se utiliza un multímetro para medir la tensión entre los terminales de CA y el Neutro (N) o la Tierra de Protección (PE).

¿Por qué ocurre esto?

El inversor incorpora un circuito interno de muestreo de tensión que supervisa continuamente la tensión de la red eléctrica. Este circuito utiliza resistencias de medición de alta impedancia conectadas a los terminales de CA.

Cuando el campo fotovoltaico está conectado, existe tensión de CC en el bus de CC interno del inversor. Aunque el interruptor de CA esté abierto, el circuito de muestreo de tensión permanece conectado a los terminales de CA. Como resultado, puede medirse una tensión de CC en el lado de CA.

Circuito interno de muestreo

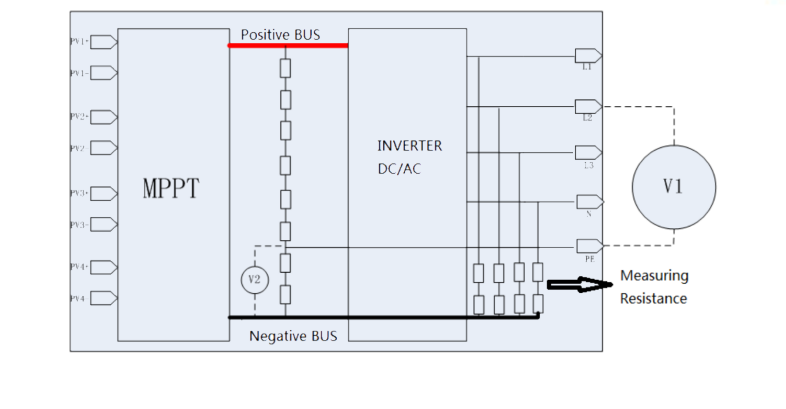

Figura 1: Representación simplificada del circuito de muestreo de tensión del inversor

Cuando el lado de CA está conectado a la red eléctrica, la red presenta una impedancia muy baja para la corriente continua. En términos prácticos, los conductores de CA pueden considerarse prácticamente en cortocircuito para la tensión de CC.

En estas condiciones, la tensión de CC medida entre L1/L2/L3 y N o PE será aproximadamente de 0 V.

CA conectada a la red

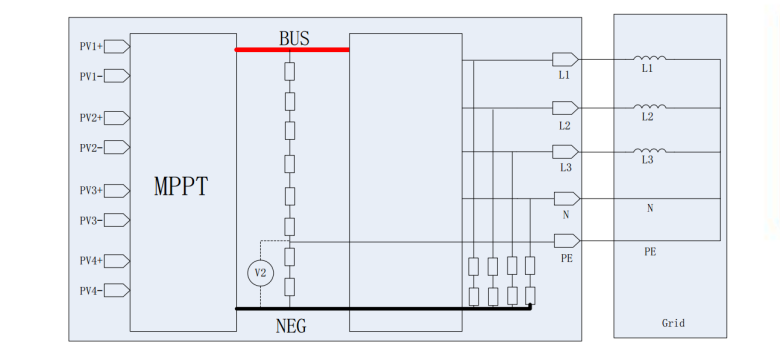

Figura 2: La tensión de CC desaparece efectivamente cuando el inversor está conectado a la red.

¿Es un problema de seguridad?

La tensión detectada es el resultado del circuito interno de medición del inversor y está asociada a una corriente muy pequeña debido a la alta resistencia de la red de muestreo. Este comportamiento es esperado y no indica daños ni un mal funcionamiento del inversor.

Aviso importante de seguridad

Desconecte siempre tanto el seccionador de CC como el suministro de CA antes de realizar tareas de mantenimiento o trabajos eléctricos en el inversor. Esto garantiza que tanto los circuitos de CC como los de CA queden aislados de forma segura.

Preguntas frecuentes

¿Medir tensión de CC en los terminales de CA significa que el inversor está averiado?

No. Si el campo fotovoltaico está conectado y el suministro de CA está desconectado, una lectura de tensión de CC en el lado de CA puede ser completamente normal debido al circuito interno de muestreo de tensión del inversor.

¿Por qué desaparece la tensión cuando la red está conectada?

La red eléctrica proporciona un camino de muy baja impedancia para la corriente continua, lo que elimina la tensión de CC medible en los terminales de CA.

¿Se puede realizar mantenimiento si solo se ha desconectado el suministro de CA?

No. Tanto la alimentación de CA como la de CC deben aislarse antes de realizar cualquier trabajo de mantenimiento.
