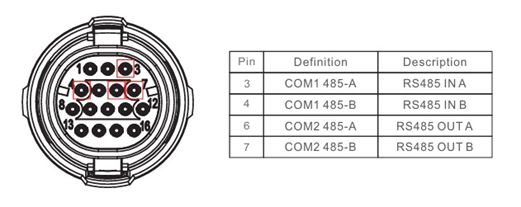

• Diagnóstico de comunicación RS485 – Solis S5-GC(50-60)K – Puerto COM de 16 pines

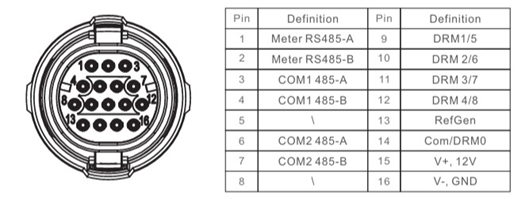

  • Resumen del puerto COM de 16 pines
  • Resolución de problemas de comunicación RS485
• Diagnóstico de comunicación RS485 – Inversores fotovoltaicos Solis de gran potencia (S5-GC80K, 5G PRO, 100–110K)
  • Opciones de conexión RS485
  • 1. RS485 mediante conector RJ45
  • 2. RS485 mediante bloque de terminales
  • Lista de verificación para resolución de problemas RS485

Introducción

RS485 es un protocolo de comunicación ampliamente utilizado en los inversores Solis para el intercambio de datos con plataformas de monitorización, contadores de energía y otros componentes BMS. Garantizar el correcto funcionamiento de RS485 es esencial para el rendimiento fiable del sistema. Esta guía proporciona pasos detallados de diagnóstico para los distintos tipos de puertos RS485 utilizados en los modelos de inversores Solis.

Visión general de RS485

Propósito: Comunicación entre inversores y:

• Módulos SolisCloud (WiFi/LAN/GPRS)
• Plataformas de terceros
• Contadores/BMS

Problemas comunes:

• No se reciben datos en las plataformas de monitorización
• Comunicación inestable
• Estado de comunicación fluctuante en las plataformas

Pasos generales para la resolución de problemas

✅ 1. Inspección visual

• Asegúrate de que el conector esté correctamente insertado y fijado
• Verifica daños físicos en el conector o cable
• Busca marcas de quemaduras o corrosión en el puerto

✅ 2. Interferencias y puesta a tierra

• Cables apantallados: Usa cables trenzados apantallados para minimizar interferencias electromagnéticas
• Puesta a tierra adecuada: Asegúrate de que todos los dispositivos compartan una referencia común de tierra para evitar bucles

✅ 3. Pruebas de cableado y conexión

• Usa un comprobador de cables LAN o un multímetro para verificar la continuidad de extremo a extremo
• Verifica el cableado correcto entre dispositivos (una conexión incorrecta puede impedir la comunicación)

✅ 4. Verificación de firmware y software

• Actualizaciones de firmware: Verifica que el inversor y los dispositivos conectados tengan la última versión
• Software de monitorización: Asegura compatibilidad y configuración adecuada

✅ 5. Intercambio de dispositivos

• Cambia el inversor o el dispositivo de comunicación para aislar el fallo




Diagnóstico RS485

Puerto COM de 4 pines – Series 5G+4G

Este puerto es de color verde y está ubicado externamente en la parte inferior de todos los inversores Solis.

Al conectar el conector, asegúrate de que esté correctamente alineado.
En el conector verás una “ranura” que debe coincidir con la guía del enchufe.

Asignación de pines:

• Pin 1 = +5V DC
• Pin 2 = -5V DC
• Pin 3 = +RS485
• Pin 4 = -RS485




Verificaciones:

• Mide la tensión entre los pines 1 y 2 para confirmar alimentación al dispositivo de comunicación (ej. datalogger WiFi). Debe marcar 5V DC
• Mide la tensión entre los pines 3 y 4 para confirmar señal RS485. Debe marcar aproximadamente 1.7V DC

Puerto USB COM – Serie S6

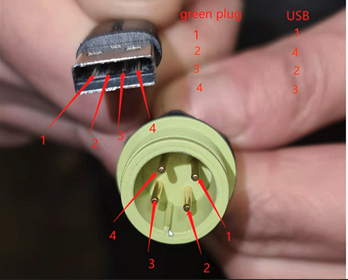

Puerto 4 PIN vs puerto USB

Durante el diagnóstico de la conexión USB tener en cuenta lo siguiente:

Asignación de pines:

• Pin 1 = +5V DC
• Pin 2 = RS485A
• Pin 3 = RS485B
• Pin 4 = GND

Verificaciones:

• Mide la tensión entre los pines 1 y 2 para confirmar alimentación al datalogger
• Mide la tensión entre los pines 3 y 4 para confirmar señal RS485 (~1.7V DC)

Diagnóstico RS485 – Serie Híbrida S6 (RJ45)

La interfaz RS485 es esencial para la monitorización y control de los inversores Solis mediante dispositivos externos como dataloggers o plataformas de monitorización. La Serie Híbrida S6 utiliza un conector RJ45 para la comunicación RS485, pero la ubicación del puerto y la asignación de pines varía según el modelo.

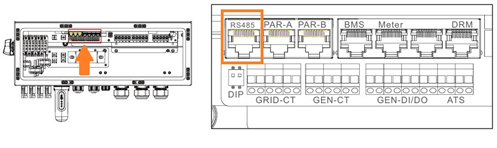

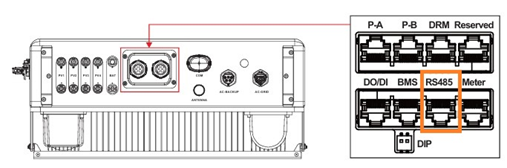

Ubicación del puerto RS485:

• S6-EH3P(5-10)K-H-EU: Todos los puertos de comunicación están debajo de la tapa




• S6-EH3P(12-20)K-H: Los puertos están detrás de la tapa frontal






Consulta siempre el manual del modelo específico para ubicar el puerto RS485.

Ejemplos de asignación de pines RJ45:

• Ejemplo 1: RS485 por Pin 4 (A+) y Pin 5 (B−)

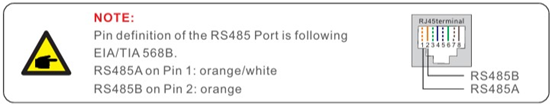

• Ejemplo 2: RS485 por Pin 1 (A+) y Pin 2 (B−)





La asignación puede variar. Consulta siempre el manual de instalación específico.

Lista de verificación – Problemas de comunicación RS485

✅ 1. Verificación de niveles de tensión

• Mide la tensión DC entre las líneas RS485 A y B con un multímetro
• Tensión diferencial esperada: entre 1V y 5V DC en reposo
• Lectura de 0V puede indicar:
  • Falta de alimentación al transmisor RS485
  • Cable roto o mal conectado

✅ 2. Configuración de velocidad y protocolo

• Verifica que el inversor y el dispositivo conectado tengan:
  • La misma velocidad de transmisión (normalmente 9600 bps)
  • Paridad, bits de parada y dirección coincidentes
• Configuraciones incorrectas pueden impedir la comunicación aunque el cableado sea correcto

✅ 3. Longitud del cable y topología de red

• Mantén el cableado RS485 lo más corto posible para evitar degradación de señal
• Líneas largas o mal terminadas son causa común de problemas intermitentes

✅ 4. Prácticas de cableado y cortocircuitos

• Uno de los fallos más comunes es el cortocircuito o cableado incorrecto

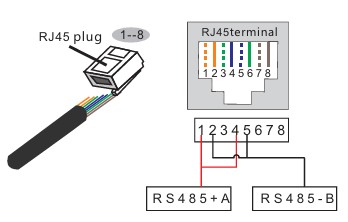

• Al usar cables LAN (Ethernet), una práctica fiable es:
  • Usar todos los cables blancos (ej. blanco-naranja, blanco-azul) para RS485 A
  • Usar todos los cables de color (ej. naranja, azul) para RS485 B
• Este método reduce errores y mejora la consistencia de señal
