Prüfung der RS485-Kommunikationsanschlüsse

Inhaltsverzeichnis

• Einleitung
• RS485 Übersicht
• Allgemeine Schritte zur Fehlerbehebung bei RS485
• RS485 – 4-poliger COM-Anschluss – 5G + 4G-Serie
• RS485 – USB-COM-Anschluss – S6-Serie
• RS485 – S6 Hybrid Serie (RJ45)
• RS485 – Solis S5-GC(50-60)K (16-poliger COM-Anschluss)
• RS485 – Solis Große PV-Netz-Wechselrichter

Einleitung

RS485 ist ein weit verbreitetes Kommunikationsprotokoll in Solis-Wechselrichtern für den Datenaustausch mit Überwachungsplattformen, Energiezählern und anderen BMS-Komponenten. Die Sicherstellung einer ordnungsgemäßen RS485-Funktionalität ist für einen zuverlässigen Systembetrieb unerlässlich. Diese Anleitung enthält detaillierte Schritte zur Fehlerbehebung für verschiedene RS485-Porttypen, die in Solis-Wechselrichtermodellen verwendet werden.

RS485 Übersicht

Zweck: Kommunikation zwischen Wechselrichtern und:

• SolisCloud-Module (WiFi/LAN/GPRS)
• Plattformen von Drittanbietern
• Messgeräte/BMS

Häufige Probleme:

• Keine Daten erreichen die Überwachungsplattformen
• Instabile Kommunikation
• Schwankender Kommunikationsstatus in Monitoring-Plattformen

Allgemeine Schritte zur Problembehandlung

✅ 1. Sichtprüfung

• Stellen Sie sicher, dass der Stecker richtig eingesteckt und gesichert ist.
• Überprüfen Sie, ob  der Stecker oder das Kabel physisch beschädigt ist.
• Suchen Sie nach Brandspuren oder Korrosion am Anschluss.

✅ 2. Störungen und Erdung

• Geschirmte Kabel: Verwenden Sie geschirmte, verdrillte Kabel, um elektromagnetische Störungen zu minimieren.
• Richtige Erdung: Alle Geräte müssen eine gemeinsame Erdungsreferenz haben, um Erdschleifen zu vermeiden.

✅ 3. Kabel- und Verbindungsprüfung

• Verwenden Sie einen LAN-Kabeltester oder ein Multimeter, um die Durchgängigkeit von einem Ende zum anderen zu prüfen.
• Stellen Sie die korrekte Verkabelung zwischen den Geräten sicher (eine falsche Verdrahtung kann die Kommunikation verhindern).

✅ 4. Firmware- und Softwareprüfung

• Firmware-Updates: Stellen Sie sicher, dass der Wechselrichter und die angeschlossenen Geräte über die neuesten Firmware-Versionen verfügen.
• Überwachungssoftware: Stellen Sie die Kompatibilität und ordnungsgemäße Konfiguration von Überwachungssoftware oder -plattformen sicher.

✅ 5. Gerätetausch

• Tauschen Sie den Wechselrichter oder das Kommunikationsgerät, um den Fehler einzugrenzen.

RS485-Fehlerbehebung

4-poliger COM-Anschluss – 5G + 4G-Serie

Dieser Anschluss ist ein grüner Anschluss, der sich extern an der Unterseite aller Solis-Wechselrichter befindet.

Beim Einstecken des Steckers in diesen Anschluss stellen Sie bitte sicher, dass er korrekt eingesteckt ist.

Am Stecker sehen Sie eine „Rille“. Achten Sie darauf, dass diese mit der Nut am Anschluss ausgerichtet ist.

Bei der Fehlerbehebung bei dieser Verbindung beachten Sie bitte folgendes

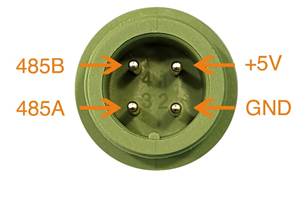

Pin 1 = +5 Volt DC

Pin 2 = -5 Volt DC

Pin 3= +RS485

Pin 4 = -RS485

Wenn Sie die Spannung an den Pins 1 und 2 mit einem Multimeter überprüfen, wird sichergestellt, dass das Kommunikationsgerät (z. B. WLAN-Datenlogger) mit Strom versorgt wird. Der Spannungswert sollte 5 V bei DC betragen.

Durch Überprüfen der Spannung an den Pins 3 und 4 mit einem Multimeter wird das RS485-Signal zwischen dem Wechselrichter und dem Kommunikationsgerät sichergestellt. Die RS-485-Spannung sollte ~1,7 Volt an Gleichstrom betragen

USB-COM-Port-Pinbelegung für Datenlogger – Serie S6

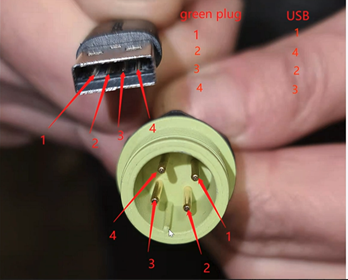

Pins 4-PIN-Anschluss vs. USB-Anschluss

Bitte beachten Sie daher bei der Fehlerbehebung der USB-Verbindung Folgendes

Pin 1 = +5 Volt DC

Pin 2 = RS485A

Pin 3 = RS485B

Pin 4 = GND

Wenn Sie die Spannung an den Pins 1 und 2 mit einem Multimeter überprüfen, wird sichergestellt, dass das Kommunikationsgerät (z. B. WLAN-Datenlogger) mit Strom versorgt wird. Der Spannungswert sollte 5 V bei DC betragen.

Durch Überprüfen der Spannung an den Pins 3 und 4 mit einem Multimeter wird das RS485-Signal zwischen dem Wechselrichter und dem Kommunikationsgerät sichergestellt. Die RS-485-Spannung sollte ~1,7 Volt an DC anzeigen.

Fehlerbehebung bei der RS485-Kommunikation – S6-Hybrid-Serie (RJ45)

Die RS485-Kommunikationsschnittstelle ist für die Überwachung und Steuerung von Solis-Wechselrichtern über externe Geräte wie Datenlogger oder Überwachungsplattformen unerlässlich. Die S6 Hybrid-Serie verwendet einen RJ45-Anschluss für die RS485-Kommunikation, aber die Portposition und die Pinbelegung variieren je nach Modell.

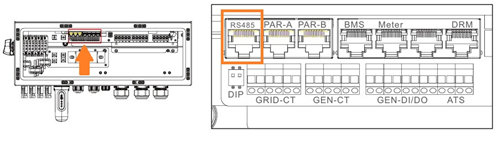

Standort des RS485-Anschlusses

Der RS485-Anschluss kann sich je nach Wechselrichtermodell in verschiedenen Bereichen befinden:

• S6-EH3P(5-10)K-H-EU: Alle Kommunikationsanschlüsse befinden sich unterhalb der Abdeckung.

• S6-EH3P(12-20)K-H: Die Kommunikationsanschlüsse befinden sich hinter der vorderen Abdeckung.

Beziehen Sie sich immer auf das Benutzerhandbuch des jeweiligen Wechselrichtermodells, um die genaue Position des RS485-Anschlusses zu erfahren.

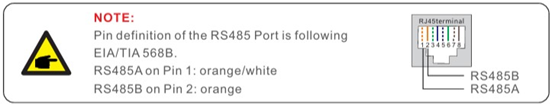

Es gibt 2 Arten von Beispielen für die RJ45-Pin-Belegung

• Beispiel 1: RS485 über Pin 4 (A+) und Pin 5 (B-)

• Beispiel 2: RS485 über Pin 1 (A+) und Pin 2 (B-)

Die Pin-Belegung kann variieren. Konsultieren Sie immer die modellspezifische Installationsanleitung.

Checkliste zur Fehlerbehebung – Probleme mit der RS485-Kommunikation
 Wenn die RS485-Kommunikationsverbindung nicht funktioniert (z. B. wenn der Wechselrichter nicht mit dem externen Gerät kommuniziert), befolgen Sie diese systematische Anleitung zur Fehlerbehebung:

✅ 1. Urheberrecht SpannungspegelprüfungMessen Sie die Gleichspannung zwischen den RS485-Leitungen A und B mit einem Multimeter:• Erwartete Differenzspannung: Typischerweise zwischen 1 V und 5 V Gleichstrom, wenn der Bus inaktiv ist.• Ein Messwert von 0 V könnte anzeigen:o Der RS485-Sender wird nicht mit Strom versorgto Defektes oder falsch verdrahtetes Kabel


✅ 2. Baudraten- und Protokolleinstellungen
 • Vergewissern Sie sich, dass sowohl der Wechselrichter als auch das angeschlossene Gerät konfiguriert sind mit:o der gleichen Baudrate (typischerweise 9600 bps)o Übereinstimmung mit Parität, Stoppbits und Adresse • Falsche Einstellungen können die Kommunikation verhindern, selbst wenn die Verkabelung korrekt ist

✅ 3. Urheberrecht Kabellänge und Netzwerktopologie
• Halten Sie die RS485-Verkabelung so kurz wie möglich, um die Signalverschlechterung zu minimieren. • Lange oder falsch abgeschlossene Leitungen sind eine häufige Ursache für zeitweilige Kommunikationsprobleme.

✅ 4. Verkabelungspraxis und Kurzschlüsse
• Einer der häufigsten RS485-Fehler ist eine kurzgeschlossene oder falsch verdrahtete Leitung.• Bei der Verwendung von LAN-Kabeln (Ethernet) ist eine praktische und zuverlässige Methode:o Verwenden Sie alle weißen Drähte (z. B. weiß-orange, weiß-blau usw.) für RS485 Ao Verwenden Sie alle farbigen Drähte (z. B. orange, blau usw.) für RS485 B • Dieser Ansatz reduziert Fehler und verbessert die Signalkonsistenz auf der gesamten Leitung.

Fehlerbehebung bei der RS485-Kommunikation – Solis S5-GC(50-60)K – 16-poliger COM-Port

Die Solis S5-GC(50–60)K-Wechselrichter verwenden einen 16-poligen COM-Port für die RS485-Kommunikation. Dieser Anschluss ermöglicht die Verbindung mit Messgeräten, Datenloggern und anderen Überwachungseinrichtungen. Eine funktionierende RS485-Verbindung ist entscheidend für die Systemüberwachung und die Fernwartung.

Übersicht über den 16-poligen COM-Port

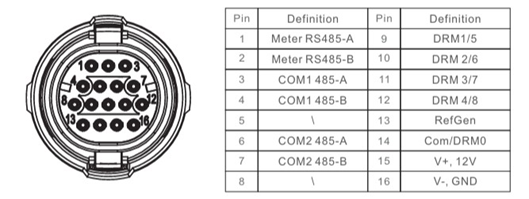

Der 16-polige COM-Port unterstützt mehrere Kommunikationskanäle:

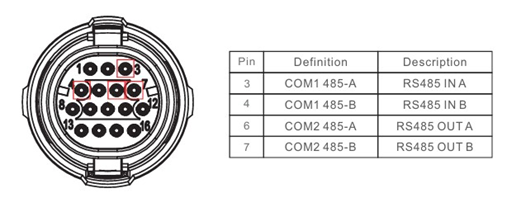

• Pins 1 & 2: Messgerät RS485 (A & B)
• Pins 3 & 4: COM1 RS485 IN (A & B)
• Pins 6 & 7: COM2 RS485 OUT (A & B)
• Pins 15 & 16: 12V Netzteil (V+ & GND)

Für die Reihenschaltung mehrerer Wechselrichter:

• RS485 IN: Pins 3 (A+) & 4 (B-)
• RS485 OUT: Pins 6 (A+) & 7 (B-)
•


Siehe das Installationshandbuch des Solis S5-GC(50–60)K für detaillierte Schaltpläne und Konfigurationshinweise.

Fehlerbehebung bei Problemen mit der RS485-Kommunikation

Wenn Kommunikationsfehler auftreten (z. B. Wechselrichter, der von Überwachungsgeräten nicht erkannt wird), befolgen Sie diese Schritt-für-Schritt-Anleitung:

✅ 1. Spannungsprüfung

Mit einem Multimeter:

• Zwischen Pin 3 & 4 (RS485 IN): Gleichspannung messen; eine typische Leerlaufspannung liegt zwischen 1 V und 5 V DC.
• Zwischen Pin 6 & 7 (RS485 OUT): Ähnliche Spannungswerte deuten auf eine korrekte Signalübertragung hin.

Wenn die Spannung über 5 V liegt (zwischen Pin 3 und 4), siehe die GC COM Plug Fix-Anleitung zur Fehlerbehebung.

✅ 2. Gerätekonfiguration

• Baudrate und Einstellungen: Stellen Sie sicher, dass alle Geräte im RS485-Netzwerk die gleiche Baudrate, Parität und Stoppbits verwenden.
• Geräteadressierung: Weisen Sie jedem Gerät eindeutige Adressen zu, um Konflikte zu vermeiden.

RS485-Kommunikationsprobleme bei Solis Großanlagen-Wechselrichtern (S5-GC80K, 5G PRO, 100–110K)

RS485-Verbindungsmöglichkeiten

Zusätzlich zum 4PIN COM-Port unterstützen diese Wechselrichter zwei weitere RS485-Verbindungsmethoden, die je nach Installationsanforderung verwendet werden können:

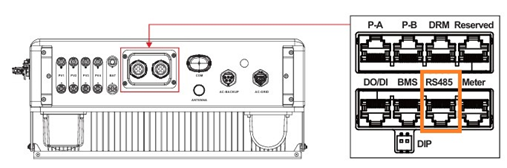

1. RS485 über RJ45-Anschluss

Verwenden Sie ein CAT 5 STP-Kabel für den Außenbereich

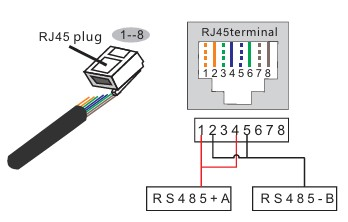

RJ45-Pin-Mapping (TIA-568B Standardfarben):

2. RS485 über Terminal Board

Für dauerhaftere oder geschütztere Installationen verfügen die Wechselrichter über eine Klemmleiste mit dedizierten RS485-Ports:

Checkliste zur Fehlerbehebung: RS485-Kommunikation

Wenn die RS485-Kommunikation nicht funktioniert (z. B. Wechselrichter wird vom externen Gerät nicht erkannt), folge dieser strukturierten Anleitung:

✅ 1. Spannungsprüfung (Leerlauf-Bus)

• Mit dem Multimeter die DC-Spannung zwischen RS485 A und B messen:
  ➤ Erwartete Differenzspannung: typischerweise 1–5 V DC, wenn die Leitung im Ruhezustand ist.
  ➤ 0 V kann hinweisen auf:

  • Kein Strom am RS485-Sender

  • Kabelbruch oder Fehlverdrahtung

✅ 2. Baudrate & Protokoll-Einstellungen

• Sicherstellen, dass sowohl der Wechselrichter als auch das angeschlossene Gerät:

  • Dieselbe Baudrate (typischerweise 9600 bps) verwenden

  • Parität, Stoppbits und Adresse übereinstimmen
    ➤ Falsche Einstellungen können trotz korrekter Verdrahtung die Kommunikation verhindern.

✅ 3. Kabellänge & Netzwerktopologie

• RS485-Leitungen so kurz wie möglich halten, um Signalverluste zu vermeiden.

• Lange oder nicht terminierte Leitungen verursachen häufig Kommunikationsfehler.

✅ 4. Verdrahtung & Kurzschlüsse

• Häufige Ursache: Kurzschluss oder Fehlverdrahtung

• Wenn LAN-Kabel verwendet werden, empfiehlt sich folgende Methode:

  • Alle weißen Adern (z. B. weiß-orange, weiß-blau) → RS485 A

  • Alle farbigen Adern (z. B. orange, blau) → RS485 B
    ➤ Diese Methode reduziert Fehler und sorgt für gleichmäßige Signalübertragung.
