Anforderungen nach §14a EnWG
Solis bietet mehrere Lösungen, um die Anforderungen nach Fernsteuerbarkeit nach §14a EnWG umzusetzen. Folgend stellen wir Ihnen die Lösungsansätze vor, damit Sie die entsprechende Option in Ihrem PV System umsetzen können.
Wie kann § 14a EnWG mit Solis-Hybridwechselrichtern umgesetzt werden?
Bei unterstützten Solis-Hybridwechselrichtern kann die Funktion über die Einstellung „DRM Germany“ in Verbindung mit der entsprechenden externen Ansteuerung umgesetzt werden.
Dabei stehen folgende Leistungsstufen zur Verfügung:
- S1 DRM 0 %
- S2 DRM 30 %
- S3 DRM 60 %
Zusätzlich kann über Schaltkontakt 4 die Batterieladeleistung beispielsweise auf 4,2 kW begrenzt werden.
- S4 DRM 4,2kW Ladeleistung aus dem Netz
Die DRM-Stufen und die Begrenzung der Batterieladeleistung erfüllen unterschiedliche Aufgaben und können entsprechend der vorgesehenen Anwendung konfiguriert werden.
Hier sind Beispiel Fotos wo der DRM Anschluss zu finden ist:
S6-EH3P(5-10)K-H-EU
Bsp. S6-EH3P(12-20)K-H

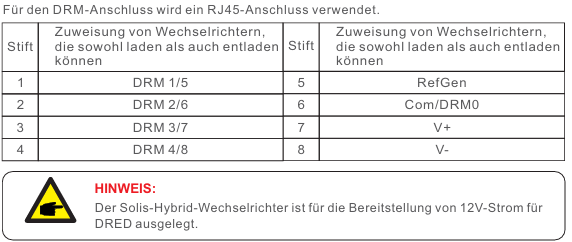

Der DRM-Anschluss verfügt über einen RJ45-Anschluss, dessen Stifte 1-7 für die
Fernabschaltfunktion/Einspeiselimitierung verwendet werden können.
Weitere Infos bezüglich des DRM Anschlusses sowie die Verkabelung der entsprechenden Schaltkontakte finden Sie in diesem Service Artikel:
Wie schließe ich einen Rundsteuerempfängers/Steuerbox an den DRM-Port?
Welche Firmware wird benötigt?
Für die Umsetzung muss die aktuellste verfügbare Firmware auf dem Wechselrichter installiert sein.
Bitte stellen Sie vor der Konfiguration sicher, dass der Wechselrichter auf dem neuesten Firmwarestand ist. Mit einer älteren Firmware kann die Funktion möglicherweise nicht wie vorgesehen unterstützt werden.
Einstellungen am Wechselrichter
Stellen Sie sicher, dass der DRM Schalter auf DRM Germany eingestellt ist.
Darauffolgend können die Schaltkontakte parametriert werden. Diese sind in der Regel bereits auf 0,30,60 und 4,2 Ladeleistung vor eingestellt.

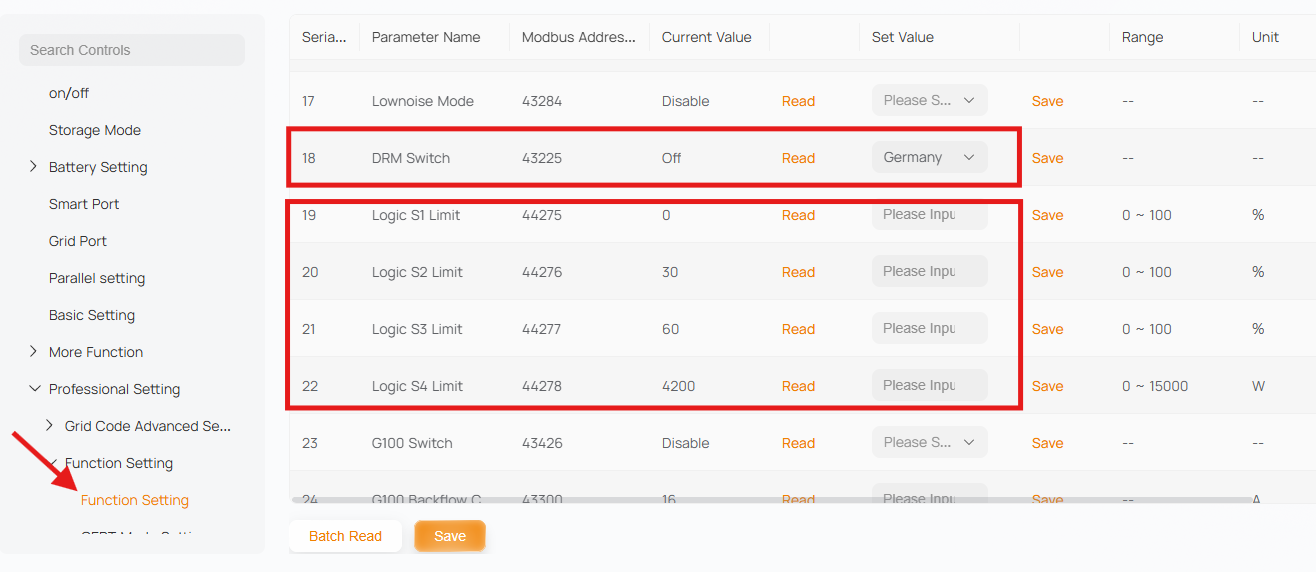

Hier ein Beispiel Screenshot von einem S6 EH 3P 12-20K-H:
Es gilt zu beachten, dass je nach Wechselrichter Modell eine andere Ansicht möglich ist. Falls Hilfe benötigt wird, bezüglich der Einstellungen, kontaktieren Sie gerne unseren Support.
Zusammenfassung
- Firmware prüfen: Sicherstellen, dass die aktuellste verfügbare Firmware auf dem Wechselrichter installiert ist.
- DRM-Schnittstelle anschließen: Die externe Steuerung gemäß der Installationsanleitung verdrahten.
- DRM Germany aktivieren: Die entsprechende Einstellung im Wechselrichter auswählen.
- Batterieladeleistung begrenzen.
- Funktion überprüfen: Die externe Ansteuerung und die Reaktion des Wechselrichters auf die jeweiligen Steuersignale kontrollieren.
Was tun, wenn die DRM-Funktion nicht wie erwartet funktioniert?
Sollte es bei der Konfiguration oder beim Betrieb der DRM-Funktion zu Problemen kommen, können Sie ein Support-Ticket eröffnen oder unsere Support-Hotline kontaktieren.
Damit unser technischer Support das Verhalten des Wechselrichters genauer untersuchen kann, benötigen wir folgende Informationen:
Video der Einstellungen: Eine Aufnahme, auf der die aktuell eingestellte DRM-Konfiguration am Wechselrichter eindeutig zu erkennen ist.
Anschluss der Schaltkontakte: Eine Aufnahme oder Bilder, aus denen hervorgeht, welche Pins beziehungsweise Schaltkontakte gebrückt sind.
Verhalten des Wechselrichters: Ein Video, das zeigt, wie der Wechselrichter reagiert, nachdem die entsprechenden Pins gebrückt wurden.
Bitte achten Sie darauf, dass die Einstellungen, die gebrückten Kontakte und die Reaktion des Wechselrichters möglichst eindeutig erkennbar sind.
Mit diesen Informationen kann unser technischer Support das Verhalten besser nachvollziehen und die weitere Fehleranalyse gezielt durchführen.
Alternativ Nutzung eines externen Steuergerätes (EMS)
Sie haben ebenfalls die Möglichkeit, ein kompatibles externes EMS (Energie Managemens System) einzusetzen. Bitte beachten Sie, dass Sie im Vorfeld mit dem jeweiligen EMS-Hersteller Rücksprache halten, um sicherzustellen, dass die Anforderungen des §14a EnWG unterstützt und umgesetzt werden und, dass die Kompatibilität zu dem entsprechendem Solis Modell gegeben ist. Solis ist bemüht mit den bekanntesten und marktführenden EMS Herstellern Kompatibilitäten einzuhalten.
