Anleitung zum Anschluss der Batterie für die S6-3P(12–20)K-H Serie
Wir möchten auf einen häufigen Punkt hinweisen, der bei der Verbindung der Batterie mit unserem S6-3P(12–20)K-H Hybrid-Wechselrichter zu Missverständnissen führen kann.
Problem:

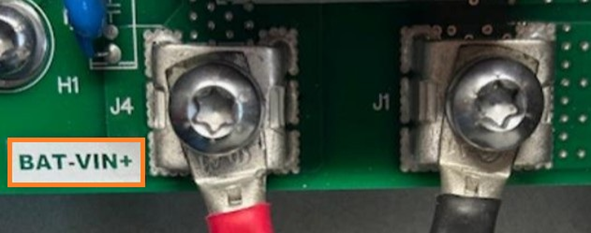

Auf der Hauptplatine des Wechselrichters kann die Beschriftung in der Nähe der Batterieanschlüsse unklar oder irreführend erscheinen. Auf den ersten Blick scheint die Beschriftung zu bedeuten:
Linker Anschluss = Minus (-)
Rechter Anschluss = Plus (+)
Die Beschriftung kann jedoch irreführend sein und dazu führen, dass die Batterie beim Anschluss falsch angeschlossen wird.

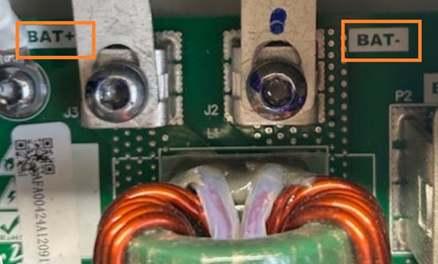

Das obige Bild zeigt den korrekten Anschluss der Batterie mit richtiger Polarität.
Richtige Anschlussbelegung:
Linker Anschluss = Bat+ (Plus)
Rechter Anschluss = Bat- (Minus)
Die korrekte Beschriftung befindet sich auf der Oberseite der Leiterplatte, allerdings einige Zentimeter entfernt von den eigentlichen Anschlussklemmen. Dies kann bei der Installation zu Verwechslungen führen.
Empfehlung:
Bitte stellen Sie sicher, dass Sie:
Die auf der Oberseite der Platine aufgedruckte Beschriftung sorgfältig prüfen, auch wenn sie sich nicht direkt neben den Anschlüssen befindet.
Die Batterie mit der korrekten Polarität anschließen: Bat+ an Pluspol, Bat- an Minuspol.
Ein falsch angeschlossener Batteriespeicher kann zu Fehlfunktionen oder Schäden am Wechselrichter führen. Wenn Sie unsicher sind, konsultieren Sie bitte das Installationshandbuch oder wenden Sie sich vor dem Anschluss an unser technisches Support-Team.
Ihre Sicherheit und die einwandfreie Funktion unserer Systeme stehen für uns an erster Stelle.
