S6-3P(12-20)K-H sērijas akumulatora pievienošanas vadlīnijas
Vēlamies pievērsties bieži sastopamam neskaidrības jautājumam par akumulatora pievienošanu mūsu S6-3P(12–20)K-H hibrīda invertoru sērijā.
Problēma:
Uz invertora galvenās shēmas plates lietotāji var saskarties ar neskaidru vai maldinošu marķējumu pie akumulatora pieslēguma spailēm. No pirmā acu uzmetiena marķējums norāda:
- Kreisais terminālis = Negatīvs (-)
- Labais terminālis = Pozitīvs (+)
Tomēr šis marķējums var būt maldinošs un var izraisīt akumulatora nepareizu pievienošanu uzstādīšanas laikā.

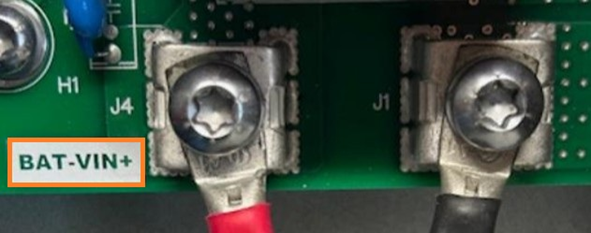

Attēlā iepriekš redzams akumulators, kas pievienots pareizi, ievērojot pareizo polaritāti.
Pareizās pozīcijas:
- Kreisais terminālis = Bat+ (Pozitīvs)
- Labais terminālis = Bat- (Negatīvs)

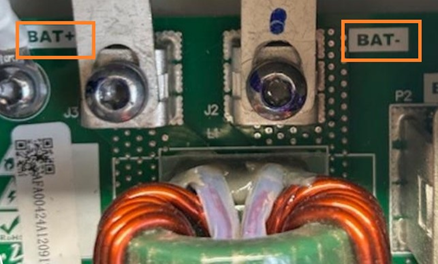

Šis pareizais marķējums ir iespiests uz shēmas plates augšdaļas, taču tas atrodas dažu centimetru attālumā no faktiskajiem akumulatora savienojuma spailēm, kas uzstādīšanas laikā var radīt pārpratumus.
Rekomendācijas:
Lūdzu, pārliecinieties, ka:
Vēlreiz pārbaudiet marķējumu, kas uzdrukāts shēmas plates augšpusē, pat ja tas neatrodas tieši blakus spailēm.
Pievienojiet akumulatoru ar pareizo polaritāti: Bat+ pie pozitīvā pola, Bat- pie negatīvā.
Nepareiza akumulatora polaritāte var izraisīt invertora darbības traucējumus vai bojājumus. Ja neesat pārliecināts, pirms turpināt, lūdzu, skatiet uzstādīšanas rokasgrāmatu vai sazinieties ar mūsu tehniskā atbalsta komandu.
Jūsu drošība un mūsu sistēmu optimāla darbība ir mūsu galvenās prioritātes.
