RS485 komunikācijas porta testēšana

 RS485 komunikācijas porta testēšana

Satura rādītājs

• Ievads
• RS485 pārskats
• Vispārējie RS485 problēmu novēršanas soļi
• RS485 – 4 PIN COM ports – 5G+4G sērija
• RS485 – USB COM ports – S6 sērija
• RS485 – S6 Hybrid sērija (RJ45)
• RS485 – Solis S5-GC(50-60)K (16-pin COM ports)
• RS485 – Solis lielie PV tīkla invertori


Ievads

RS485 ir plaši izmantots komunikācijas protokols Solis invertoros datu apmaiņai ar monitoringa platformām, enerģijas skaitītājiem un citiem BMS komponentiem. Pareiza RS485 darbība ir būtiska uzticamai sistēmas darbībai. Šis ceļvedis sniedz detalizētus problēmu novēršanas soļus dažādiem RS485 portu tipiem, kas izmantoti Solis invertoru modeļos.

RS485 Pārskats

Mērķis: Komunikācija starp invertoriem un:

• SolisCloud moduļiem (WiFi/LAN/GPRS)

• Trešo pušu platformām

• Skaitītājiem/BMS

Biežāk sastopamās problēmas:

• Nav datu monitoringa platformās

• Nestabila komunikācija

• Svārstīgs komunikācijas statuss monitoringa platformās

Vispārējie problēmu novēršanas soļi

✅ 1. Vizualā pārbaude

• Pārliecinieties, ka savienotājs ir pareizi ievietots un nostiprināts.

• Pārbaudiet, vai savienotājam vai kabelim nav fizisku bojājumu.

• Pārbaudiet, vai portā nav apdegumu pēdu vai korozijas.

✅ 2. Traucējumi un sazemējums

• Aizsargāti kabeļi: Izmantojiet ekrānētus vītus pāra kabeļus, lai samazinātu elektromagnētiskos traucējumus.

• Pareiza sazemēšana: Pārliecinieties, ka visām ierīcēm ir kopīga zemējuma punkts, lai izvairītos no zemējuma cilpām.

✅ 3. Kabeļu un savienojumu pārbaude

• Izmantojiet LAN kabeļu testeri vai multimetru, lai pārbaudītu nepārtrauktību.

• Pārliecinieties par pareizu savienojumu starp ierīcēm (nepareiza vadu pieslēgšana var traucēt komunikāciju).

✅ 4. Programmatūrasatjauninājumu pārbaude

• Atjauninājumi: Pārliecinieties, ka invertoram un pievienotajām ierīcēm ir jaunākā programmaparatūra.

• Monitoringa programmatūra: Nodrošiniet saderību un pareizu konfigurāciju.

✅ 5. Ierīču nomaiņa

• Nomainiet invertoru vai komunikācijas ierīci, lai izolētu bojājumu.

RS485 problēmu novēršana

4 PIN COM ports – 5G+4G sērija

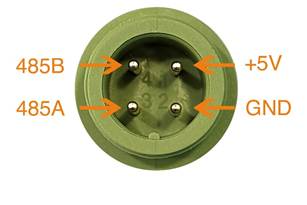

Šis ports ir zaļš un atrodas ārpus invertora, zem invertora apakšējās daļas.

Savienojot spraudni, pārliecinieties, ka tas ir pareizi ievietots. Uz spraudņa ir “izcilnis”, kas jāsaskaņo ar rievu kontaktligzdā.

Kad tiek veikta problēmu novēršana, ņemiet vērā:

• Pin 1 = +5V DC

• Pin 2 = -5V DC

• Pin 3 = +RS485

• Pin 4 = -RS485

• Pārbaudiet spriegumu uz pin 1 un 2 → jābūt 5V DC (barošana komunikācijas ierīcei, piem., WiFi datalogger).

• Pārbaudiet spriegumu uz pin 3 un 4 → RS485 signāls ~1.7V DC.

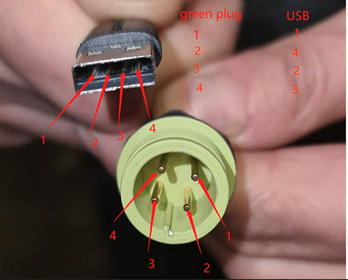

USB COM porta pinout dataloggeriem – S6 sērija

Pins 4 PIN ports pret USB Portu

Tāpēc, novēršot USB savienojuma problēmas, lūdzu, ņemiet vērā sekojošo:

• Pin 1 = +5V DC

• Pin 2 = RS485A

• Pin 3 = RS485B

• Pin 4 = GND

• Pārbaudiet spriegumu uz pin 1 → 5V DC barošanai.

• Pārbaudiet spriegumu uz pin 2 un 3 → RS485 signāls ~1.7V DC.

RS485 problēmu novēršana – S6 Hybrid sērija (RJ45)

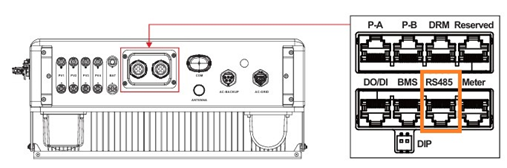

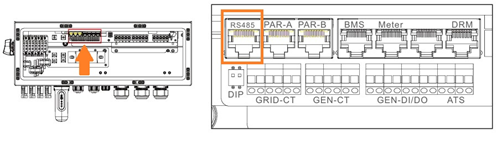

RS485 interfeiss ir būtisks invertoru uzraudzībai un vadībai ar ārējām ierīcēm. S6 Hybrid izmanto RJ45 savienotāju, taču porta atrašanās vieta un pin piesaiste var atšķirties.

Porta atrašanās vieta:

• S6-EH3P(5-10)K-H-EU: visi porti atrodas zem vāka.

• S6-EH3P(12-20)K-H: porti atrodas aiz priekšējā paneļa.

Lai uzzinātu precīzu RS485 porta atrašanās vietu, vienmēr skatiet konkrētā invertora modeļa lietotāja rokasgrāmatu.

Ir divu veidu RJ45 pieslēgvietu piešķiršanas veidi

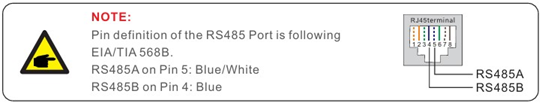

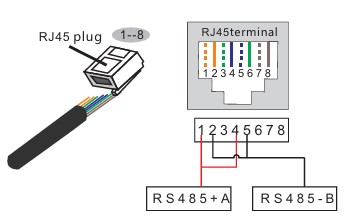

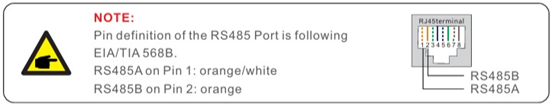

• 1 Piemērs: RS485  Pin 4 (A+) un Pin 5 (B-)

• 2 Piemērs: RS485  Pin 1 (A+) un Pin 2 (B-)

Pin piesaiste var atšķirties – vienmēr skatiet modeļa lietotāja rokasgrāmatu.

Problēmu novēršanas kontrolsaraksts.

Ja RS485 komunikācijas saite nedarbojas (piemēram, invertors nesazinās ar ārējo ierīci), ievērojiet šo sistemātiskās problēmu novēršanas rokasgrāmatu:

✅ 1. Sprieguma pārbaude
Izmēriet līdzstrāvas spriegumu starp RS485 A un B līnijām, izmantojot multimetru:
• Paredzamais diferenciālais spriegums: Parasti no 1 V līdz 5 V līdzstrāva, kad kopne ir dīkstāvē.
• 0 V rādījums varētu norādīt:
o Nav strāvas RS485 raidītājam
o Bojāts vai nepareizi pievienots kabelis

✅ 2. Pārraides ātruma un protokola iestatījumi

• Pārliecinieties, vai gan invertors, gan pievienotā ierīce ir konfigurēti ar:

o Vienādu pārraides ātrumu (parasti 9600 bps)

o Atbilstošu paritāti, stop bitiem un adresi

• Nepareizi iestatījumi var traucēt saziņu pat tad, ja elektroinstalācija ir pareiza

✅ 3. Kabeļa garums un tīkla topoloģija

• Lai samazinātu signāla degradāciju, RS485 vadu veidošanai jābūt pēc iespējas īsākai.

• Garas vai nepareizi noslēgtas līnijas ir bieži sastopams periodisku komunikācijas problēmu cēlonis.

✅ 4.Elektroinstalācijas prakse un īsslēgumi

• Viena no biežākajām RS485 kļūdām ir īsslēgums vai nepareizi savienota līnija.

• Izmantojot LAN (Ethernet) kabeļus, praktiska un uzticama metode ir šāda:

o RS485 A izmantojiet visus baltos vadus (piemēram, balti oranžus, balti zilus utt.)

o RS485 B izmantojiet visus krāsainos vadus (piemēram, oranžus, zilus utt.)

• Šī pieeja samazina kļūdas un uzlabo signāla patstāvīgumu visā līnijā.

RS485 problēmu novēršana – Solis S5-GC(50-60)K (16-pin COM ports)

Solis S5-GC(50-60)K invertori izmanto 16 kontaktu COM portu RS485 komunikācijai, kas atvieglo savienojumu izveidi ar skaitītājiem, datu reģistrētājiem un citām uzraudzības ierīcēm. Pareiza RS485 komunikācija ir ļoti svarīga sistēmas veiktspējai un uzraudzībai.

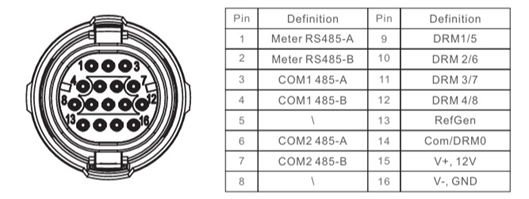

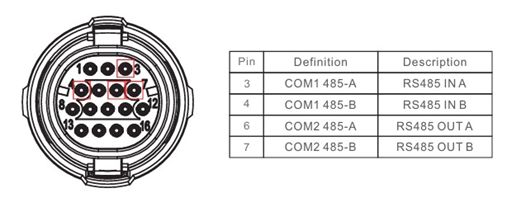

16-Pin COM Porta pārskats

16 kontaktu COM ports atbalsta vairākus saziņas kanālus:

1. un 2. kontakts: RS485 meter (A un B)

3. un 4. kontakts: COM1 RS485 IN (A un B)

6. un 7. kontakts: COM2 RS485 OUT (A un B)

15. un 16. kontakts: 12 V barošanas avots (V+ un zemējums)

Vairāku invertoru savienošanai ķēdē:

• RS485 IEEJA: Kontakti 3 (A+) un 4 (B-)

• RS485 IZEJA: Kontakti 6 (A+) un 7 (B-)

Detalizētas shēmas un konfigurācijas skatiet Solis S5-GC(50-60)K uzstādīšanas rokasgrāmatā.

RS485 komunikācijas problēmu novēršana

Ja rodas komunikācijas kļūmes (piemēram, uzraudzības ierīces neatpazīst invertoru), izpildiet šo soli pa solim sniegto rokasgrāmatu:

✅ 1. Sprieguma pārbaude

Izmantojot multimetru:

Starp 3. un 4. kontaktu (RS485 ieeja): Izmēriet līdzstrāvas spriegumu; tipisks tukšgaitas spriegums ir no 1 V līdz 5 V.

Starp 6. un 7. kontaktu (RS485 izeja): Līdzīgi sprieguma rādījumi norāda uz pareizu signāla pārraidi.

Ja spriegums starp 3. un 4. kontaktu pārsniedz 5 V, skatiet GC COM spraudņa labojumu, lai veiktu korekcijas.

✅ 2. Ierīces konfigurācija

Pārraides ātrums un iestatījumi: Pārliecinieties, vai visām ierīcēm RS485 tīklā ir vienāds pārraides ātrums, paritāte.

Ierīces adresēšana: Piešķiriet katrai ierīcei unikālas adreses, lai novērstu konfliktus.

RS485 problēmu novēršana – Solis lielie PV tīkla invertori (S5-GC80K, 5G PRO, 100–110K)

RS485 Savienojuma opcijas

Papildus 4 kontaktu COM portam šie invertori atbalsta vēl divas RS485 savienojuma metodes, kuras abas var izmantot atkarībā no uzstādīšanas preferencēm un vietas apstākļiem.

1. RS485 caur RJ45 savienotāju

Izmantojiet āra lietošanai paredzētu CAT 5 STP kabeli

RJ45 Pin Mapping (TIA-568B Standarda krāsas):

2.RS485 caur spaiļu plati

Pastāvīgākām vai aizsargātākām instalācijām invertori ir aprīkoti ar spaiļu plati ar īpašiem RS485 portiem:

Problēmu novēršanas kontrolsaraksts: RS485 komunikācijai

Ja rodas tādas problēmas kā datu reģistrēšanas neesamība, invertora neatpazīšana vai signāla izkrišana, ievērojiet šo strukturēto diagnostikas procesu:

✅ 1. Sprieguma pārbaude (dīkstāves kopne)

    Izmēriet līdzstrāvas spriegumu starp A un B:

    Parasti tam jābūt 1–5 V līdzstrāvai, kad līnija ir dīkstāvē.

    0 V nozīmē:

        RS485 draiveris neaktīvs

        Nepareiza elektroinstalācija

        Kabeļa pārrāvums

        Gan RJ45, gan spaiļu blokiem attiecīgajās līnijās jābūt līdzīgām vērtībām.

✅ 2. Protokola un datu pārraides ātruma saskaņošana

Pārliecinieties, vai datu pārraides ātruma, paritātes un stopbitu iestatījumi sakrīt visās ierīcēs.

    Bieži sastopamie datu pārraides ātrumi

    Pārbaudiet Modbus adresi un komunikācijas protokolu
