Test du port de communication RS485

Table des matières

• Introduction
• Présentation du RS485
• Étapes générales de dépannage du RS485
• RS485 – Port COM 4 broches – Séries 5G + 4G
• RS485 – Port COM USB – Série S6
• RS485 – Série hybride S6 (RJ45)
• RS485 – Solis S5-GC(50-60)K (port COM 16 broches)
• RS485 – Onduleurs photovoltaïques Solis de grande puissance raccordés au réseau

Introduction

Le RS485 est un protocole de communication largement utilisé dans les onduleurs Solis pour l’échange de données avec les plateformes de supervision, les compteurs d’énergie et d'autres composants BMS.

Il est essentiel de garantir le bon fonctionnement du RS485 afin d’assurer une communication fiable et le fonctionnement correct du système.

Ce guide fournit des procédures détaillées de dépannage pour les différents types de ports RS485 utilisés sur les modèles d’onduleurs Solis.

Présentation du RS485

Objectif : Communication entre les onduleurs et :

• Les modules SolisCloud (WiFi/LAN/GPRS)
• Les plateformes tierces
• Les compteurs d’énergie / BMS

Problèmes courants :

• Aucune donnée ne parvient aux plateformes de supervision
• Communication instable
• Statut de communication fluctuant sur les plateformes de supervision

Étapes générales de dépannage

✅ 1. Inspection visuelle

• Vérifier que le connecteur est correctement inséré et sécurisé.
• Vérifier l'absence de dommages physiques sur le connecteur ou le câble.
• Vérifier la présence éventuelle de traces de brûlure ou de corrosion au niveau du port.

✅ 2. Interférences et mise à la terre

• Câbles blindés : utiliser des câbles blindés à paires torsadées afin de réduire les interférences électromagnétiques.
• Mise à la terre appropriée : s'assurer que tous les appareils partagent une référence de terre commune afin d'éviter les boucles de masse.

✅ 3. Test du câble et des connexions

• Utiliser un testeur de câble LAN ou un multimètre pour vérifier la continuité du câble d'une extrémité à l'autre.
• Vérifier que le câblage entre les appareils est correctement réalisé (un mauvais câblage peut empêcher toute communication).

✅ 4. Vérification du firmware et des logiciels

• Mises à jour du firmware : vérifier que l'onduleur et les appareils connectés disposent des dernières versions du firmware.
• Logiciel de supervision : vérifier la compatibilité et la configuration correcte du logiciel ou de la plateforme de supervision.

✅ 5. Remplacement des appareils

• Intervertir l'onduleur ou le dispositif de communication afin d'identifier et d'isoler l'origine du défaut.

Dépannage du RS485

Port COM 4 broches – Séries 5G + 4G

Ce port est un connecteur vert situé à l'extérieur, sur la partie inférieure de tous les onduleurs Solis.

Lors du branchement du connecteur sur ce port, veuillez vous assurer qu'il est correctement positionné et inséré.

Le connecteur comporte une ergot de détrompage. Assurez-vous que celui-ci est correctement aligné avec la rainure correspondante du connecteur.

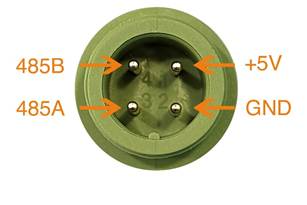

Lors du dépannage de cette connexion, veuillez tenir compte du brochage suivant :

• Broche 1 = +5 V DC
• Broche 2 = -5 V DC
• Broche 3 = +RS485 (485A)
• Broche 4 = -RS485 (485B)

La mesure de la tension entre les broches 1 et 2 à l'aide d'un multimètre permet de vérifier que le dispositif de communication (par exemple, un datalogger WiFi) est correctement alimenté. La tension mesurée doit être de 5 V DC.

La mesure de la tension entre les broches 3 et 4 à l'aide d'un multimètre permet de vérifier la présence du signal RS485 entre l'onduleur et le dispositif de communication. La tension RS485 mesurée doit être d'environ 1,7 V DC.

Brochage du port COM USB pour les dataloggers – Série S6

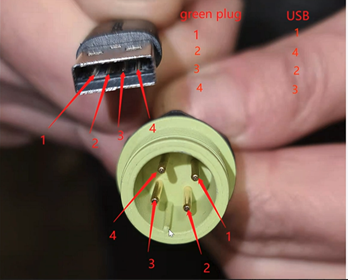

Comparaison entre le port 4 broches et le port USB

Lors du dépannage de la connexion USB, veuillez tenir compte du brochage suivant :

• Broche 1 = +5 V DC
• Broche 2 = RS485A
• Broche 3 = RS485B
• Broche 4 = GND (masse)

La mesure de la tension entre les broches 1 et 4 à l'aide d'un multimètre permet de vérifier que le dispositif de communication (par exemple, un datalogger WiFi) est correctement alimenté. La tension mesurée doit être de 5 V DC.

La mesure de la tension entre les broches 2 et 3 à l'aide d'un multimètre permet de vérifier la présence du signal RS485 entre l'onduleur et le dispositif de communication. La tension RS485 mesurée doit être d'environ 1,7 V DC.

Dépannage de la communication RS485 – Série hybride S6 (RJ45)

L'interface de communication RS485 est essentielle pour assurer la supervision et le contrôle des onduleurs Solis via des dispositifs externes tels que les dataloggers ou les plateformes de supervision.

La série hybride S6 utilise un connecteur RJ45 pour la communication RS485. Toutefois, l'emplacement du port et l'affectation des broches peuvent varier selon le modèle d'onduleur.

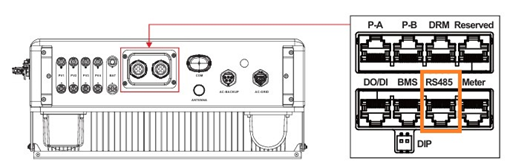

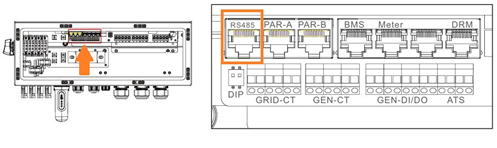

Emplacement du port RS485

Selon le modèle d'onduleur, le port RS485 peut être situé à différents endroits :

• S6-EH3P(5-10)K-H-EU: Tous les ports de communication sont situés sous le capot.

• S6-EH3P(12-20)K-H: Les ports de communication sont situés derrière le capot avant.

Reportez-vous toujours au manuel d'utilisation du modèle d'onduleur concerné afin de vérifier l'emplacement exact du port RS485.

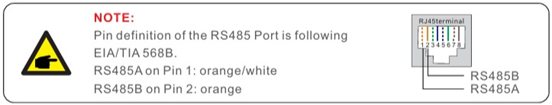

Il existe 2 types d'affectation des broches RJ45 :

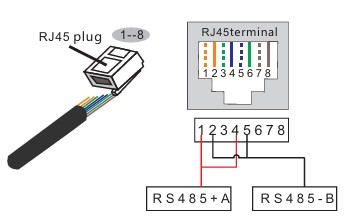

• Exemple 1 : RS485 via la broche 4 (A+) et la broche 5 (B−)

• Exemple 2 : RS485 via la broche 1 (A+) et la broche 2 (B−)

L'affectation des broches peut varier. Reportez-vous toujours au manuel d'installation spécifique au modèle concerné.

Liste de contrôle – Problèmes de communication RS485

Si la liaison de communication RS485 ne fonctionne pas (par exemple, si l'onduleur ne communique pas avec le dispositif externe), suivez cette procédure de dépannage systématique :

✅ 1. Vérification du niveau de tension

Mesurer la tension continue (DC) entre les lignes RS485 A et B à l'aide d'un multimètre :

• Tension différentielle attendue : généralement comprise entre 1 V et 5 V DC lorsque le bus est au repos.
• Une mesure de 0 Vpeut indiquer :
  • Une absence d'alimentation du transmetteur RS485
  • Un câble coupé ou mal câblé

✅ 2. Vérification du débit en bauds et des paramètres du protocole

• Vérifier que l'onduleur et le dispositif connecté sont configurés avec :
  • Le même débit en bauds (généralement 9600 bps)
  • La même parité, le même nombre de bits d'arrêt et une adresse compatible
• Des paramètres incorrects peuvent empêcher toute communication, même si le câblage est correct.

✅ 3. Longueur du câble et topologie du réseau

• Maintenir le câblage RS485 aussi court que possible afin de minimiser la dégradation du signal.
• Les lignes trop longues ou incorrectement terminées sont une cause fréquente de problèmes de communication intermittents.

✅ 4. Bonnes pratiques de câblage et courts-circuits

• L'un des défauts les plus courants du RS485 est un court-circuit ou un mauvais câblage des lignes.
• Lors de l'utilisation de câbles LAN (Ethernet), une méthode pratique et fiable consiste à :
  • Utiliser tous les fils blancs (par exemple, blanc-orange, blanc-bleu, etc.) pour le RS485 A
  • Utiliser tous les fils colorés (par exemple, orange, bleu, etc.) pour le RS485 B
• Cette méthode permet de réduire les erreurs de câblage et d'améliorer la stabilité du signal sur l'ensemble de la liaison.

Dépannage de la communication RS485 – Solis S5-GC(50-60)K – Port COM 16 broches

Les onduleurs Solis S5-GC(50-60)K utilisent un port COM 16 broches pour la communication RS485, permettant la connexion à des compteurs, des dataloggers et d'autres dispositifs de supervision.

Une communication RS485 correcte est essentielle pour garantir le bon fonctionnement du système et assurer une supervision fiable.

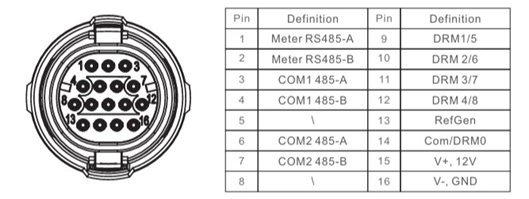

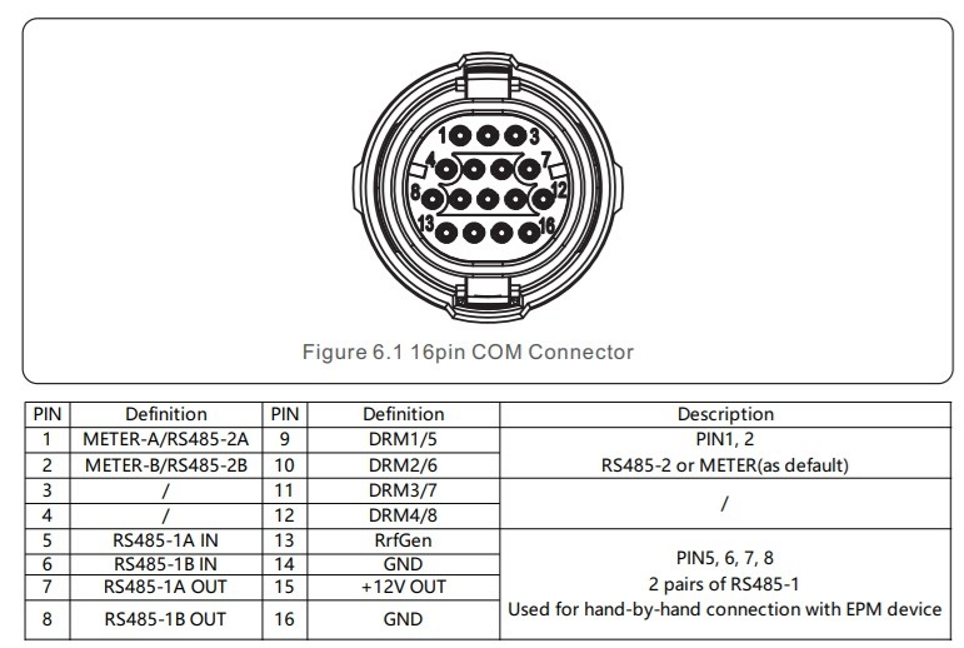

Présentation du port COM 16 broches

Le port COM 16 broches prend en charge plusieurs canaux de communication :

• Broches 1 et 2 : RS485 du compteur (A et B)
• Broches 3 et 4 : RS485 COM1 IN (A et B)
• Broches 6 et 7 : RS485 COM2 OUT (A et B)
• Broches 15 et 16 : Alimentation 12 V (V+ et GND)

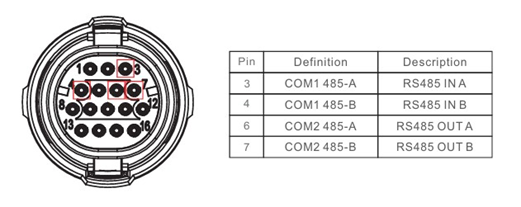

Pour la mise en cascade de plusieurs onduleurs :

• RS485 IN: Pins 3 (A+) & 4 (B-)
• RS485 OUT: Pins 6 (A+) & 7 (B-)

Reportez-vous au manuel d'installation du Solis S5-GC(50-60)K pour consulter les schémas et les configurations détaillés.

Dépannage des problèmes de communication RS485

En cas de problème de communication (par exemple, lorsque l'onduleur n'est pas détecté par les dispositifs de supervision), suivez la procédure de dépannage étape par étape suivante :

✅ 1. Vérification de la tension

À l'aide d'un multimètre :

• Entre les broches 3 et 4 (RS485 IN) : mesurer la tension DC ; une tension typique au repos est comprise entre 1 V et 5 V.
• Entre les broches 6 et 7 (RS485 OUT) : une mesure similaire indique que le signal est correctement transmis.

Si la tension mesurée entre les broches 3 et 4 dépasse 5 V, reportez-vous à la procédure GC COM plug fix pour connaître les actions correctives à effectuer.

✅ 2. Configuration des appareils

• Débit en bauds et paramètres : vérifier que tous les appareils du réseau RS485 utilisent le même débit en bauds, la même parité et le même nombre de bits d'arrêt.
• Adressage des appareils : attribuer une adresse unique à chaque appareil afin d'éviter les conflits de communication.

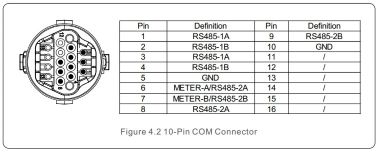

Dépannage de la communication RS485 – Grands onduleurs photovoltaïques Solis (S5-GC80K, 5G PRO, 100–110K)

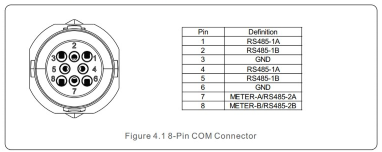

Options de connexion RS485

En plus du port COM 4 broches, ces onduleurs prennent en charge deux autres méthodes de connexion RS485, qui peuvent être utilisées en fonction des préférences d'installation et des conditions du site.

1. RS485 via connecteur RJ45

Utiliser un câble CAT 5 STP adapté à une installation extérieure.

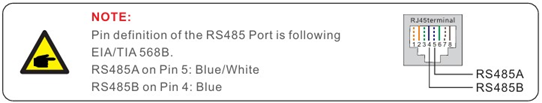

Affectation des broches RJ45 (code couleur standard TIA-568B) :

2. RS485 via bornier

Pour les installations plus permanentes ou nécessitant une meilleure protection, les onduleurs disposent d'un bornier équipé de ports RS485 dédiés :

Liste de contrôle : communication RS485

Si vous rencontrez des problèmes tels qu'une absence d'enregistrement des données, un onduleur non détecté ou des pertes de signal, suivez cette procédure de diagnostic structurée :

✅ 1. Vérification de la tension (bus au repos)

• Mesurer la tension DC entre A et B:
  • La valeur doit généralement être comprise entre 1 et 5 V DC lorsque la ligne est au repos.
  • Une mesure de 0 Vpeut indiquer :
    • Le transmetteur RS485 est inactif
    • Un câblage incorrect
    • Un câble coupé
• Les ports RJ45 et les borniers doivent afficher des valeurs similaires sur leurs lignes respectives.

✅ 2. Correspondance du protocole et du débit en bauds

• Vérifier que le débit en bauds, la parité et le nombre de bits d'arrêt sont identiques sur tous les appareils.
• Débits en bauds courants
• Vérifier l'adresse Modbus et le protocole de communication.
