Testes das portas de comunicação RS485


Índice



Introdução


O RS485 é um protocolo de comunicação amplamente utilizado nos inversores Solis para troca de dados com plataformas de monitorização, contadores de energia e outros componentes BMS. Garantir o funcionamento adequado do RS485 é essencial para a operação fiável do sistema. Este guia fornece passos detalhados de diagnóstico para os vários tipos de portas RS485 utilizados nos modelos de inversores Solis.



Visão geral do RS485


Objetivo: Comunicação entre inversores e:

  • Módulos SolisCloud (WiFi/LAN/GPRS)
  • Plataformas de terceiros
  • Contadores/BMS

Problemas comuns:

  • Ausência de dados nas plataformas de monitorização
  • Comunicação instável
  • Estado de comunicação intermitente nas plataformas


Passos gerais para resolução de problemas


✅ 1. Inspeção visual

  • Certifique-se de que o conector está corretamente inserido e fixado
  • Verifique danos físicos no conector ou no cabo
  • Procure marcas de queimadura ou corrosão na porta

✅ 2. Interferência e ligação à terra

  • Cabos blindados: Utilize cabos de par entrançado blindado para minimizar interferências eletromagnéticas
  • Ligação à terra adequada: Certifique-se de que todos os dispositivos partilham uma referência comum de terra para evitar laços de terra

✅ 3. Teste de cabos e ligações

  • Utilize um testador de cabos LAN ou um multímetro para verificar a continuidade de uma extremidade à outra
  • Verifique se a cablagem entre dispositivos está correta (uma cablagem incorreta pode impedir a comunicação)

✅ 4. Verificação de firmware e software

  • Atualizações de firmware: Verifique se o inversor e os dispositivos ligados têm as versões mais recentes
  • Software de monitorização: Assegure a compatibilidade e configuração correta

✅ 5. Troca de dispositivos

  • Substitua o inversor ou o dispositivo de comunicação para isolar a falha


Diagnóstico RS485


Porta COM de 4 pinos – Séries 5G+4G

Esta porta é verde e está localizada externamente na parte inferior de todos os inversores Solis.

Ao ligar o conector, certifique-se de que está corretamente alinhado.
No conector verá uma “crista” que deve coincidir com a ranhura da ficha.


Atribuição dos pinos:

  • Pino 1 = +5V DC
  • Pino 2 = -5V DC
  • Pino 3 = +RS485
  • Pino 4 = -RS485

Verificações:

  • Medir a tensão entre os pinos 1 e 2 com um multímetro confirma a alimentação do dispositivo de comunicação (ex: datalogger WiFi). A leitura deve ser de 5V DC
  • Medir a tensão entre os pinos 3 e 4 confirma o sinal RS485 entre o inversor e o dispositivo (~1.7V DC)

Porta USB COM – Série S6

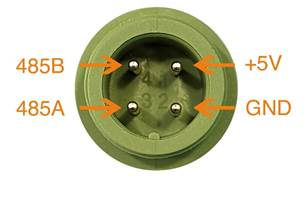

Atribuição dos pinos:

  • Pino 1 = +5V DC
  • Pino 2 = RS485A
  • Pino 3 = RS485B
  • Pino 4 = GND

Verificações:

  • Medir a tensão entre os pinos 1 e 2 confirma a alimentação do dispositivo de comunicação
  • Medir a tensão entre os pinos 3 e 4 confirma o sinal RS485 (~1.7V DC)



Diagnóstico RS485 – Série Híbrida S6 (RJ45)

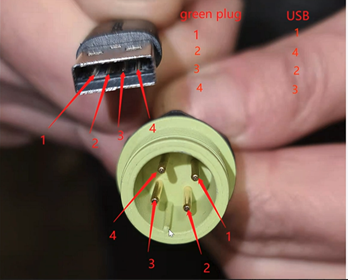

Pins 4 PIN port vs USB Port

A close up of a plug AI-generated content may be incorrect.



Therefore when troubleshooting the USB connection please consider the following

A close-up of a usb port AI-generated content may be incorrect.

A interface RS485 é essencial para monitorizar e controlar os inversores Solis através de dispositivos externos como dataloggers ou plataformas de monitorização. A Série Híbrida S6 utiliza um conector RJ45 para comunicação RS485, mas a localização da porta e a atribuição dos pinos variam consoante o modelo.

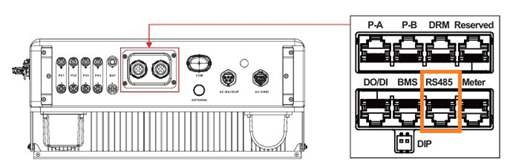

Localização da porta RS485:

  • S6-EH3P(5-10)K-H-EU: Todas as portas de comunicação estão sob a tampa



  • S6-EH3P(12-20)K-H: As portas estão atrás da tampa frontal



Consulte sempre o manual do modelo específico para localizar exatamente a porta RS485.

Exemplos de atribuição de pinos RJ45:

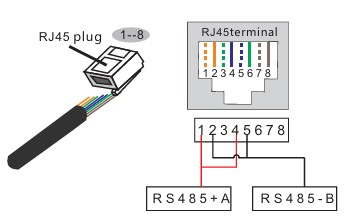

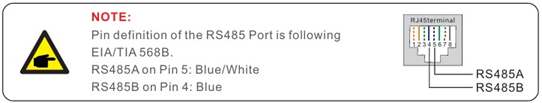

  • Exemplo 1: RS485 via Pino 4 (A+) e Pino 5 (B−)

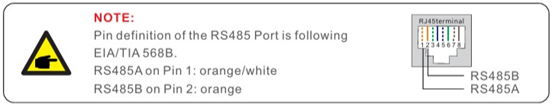

  • Exemplo 2: RS485 via Pino 1 (A+) e Pino 2 (B−)



A atribuição dos pinos pode variar. Consulte sempre o manual de instalação específico do modelo.



Lista de verificação – Problemas de comunicação RS485


✅ 1. Verificação de tensão

  • Meça a tensão DC entre as linhas RS485 A e B com um multímetro
  • Tensão diferencial esperada: entre 1V e 5V DC quando a linha está inativa
  • Uma leitura de 0V pode indicar:
    • Falta de alimentação no transmissor RS485
    • Cabo partido ou mal ligado

✅ 2. Configuração de protocolo e taxa de transmissão

  • Confirme que o inversor e o dispositivo ligado estão configurados com:
    • A mesma taxa de transmissão (normalmente 9600 bps)
    • Paridade, bits de paragem e endereço iguais
  • Configurações incorretas podem impedir a comunicação mesmo com cablagem correta

✅ 3. Comprimento do cabo e topologia da rede

  • Mantenha os cabos RS485 o mais curtos possível para minimizar a degradação do sinal
  • Linhas longas ou mal terminadas são uma causa comum de problemas de comunicação intermitente

✅ 4. Práticas de cablagem e curto-circuitos

  • Uma das falhas RS485 mais comuns é uma linha em curto-circuito ou mal ligada
  • Ao utilizar cabos LAN (Ethernet), uma abordagem prática e fiável é:
    • Usar todos os fios brancos (ex: branco-laranja, branco-azul) para RS485 A
    • Usar todos os fios coloridos (ex: laranja, azul) para RS485 B
  • Esta abordagem reduz erros e melhora a consistência do sinal ao longo da linha




Depanare comunicație RS485 – Seria Hibridă S6 (RJ45)


Interfața RS485 este esențială pentru monitorizarea și controlul invertoarelor Solis prin dispozitive externe precum dataloggere sau platforme de monitorizare. Seria Hibridă S6 utilizează un conector RJ45 pentru comunicația RS485, dar locația portului și alocarea pinilor variază în funcție de model.


Locația portului RS485:

  • S6-EH3P(5-10)K-H-EU: Toate porturile de comunicație sunt situate sub capac



  • S6-EH3P(12-20)K-H: Porturile de comunicație se află în spatele capacului frontal




Consultă întotdeauna manualul modelului specific pentru locația exactă a portului RS485.

Exemple de alocare a pinilor RJ45:

  • Exemplul 1: RS485 prin Pin 4 (A+) și Pin 5 (B−)



  • Exemplul 2: RS485 prin Pin 1 (A+) și Pin 2 (B−)



Alocarea pinilor poate varia. Consultă întotdeauna manualul de instalare specific modelului.





Diagnóstico da Comunicação RS485 – Solis S5-GC(50-60)K – Porta COM de 16 pinos


Os inversores Solis S5-GC(50-60)K utilizam uma porta COM de 16 pinos para comunicação RS485, facilitando a ligação a contadores, registos de dados (dataloggers) e outros dispositivos de monitorização. Uma comunicação RS485 adequada é crucial para o desempenho e monitorização do sistema.


Visão Geral da Porta COM de 16 Pinos




A porta COM de 16 pinos suporta vários canais de comunicação:

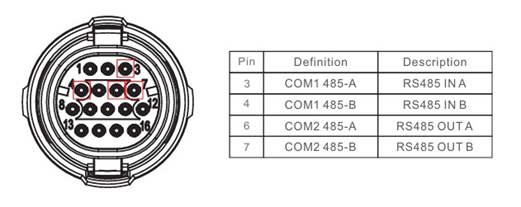

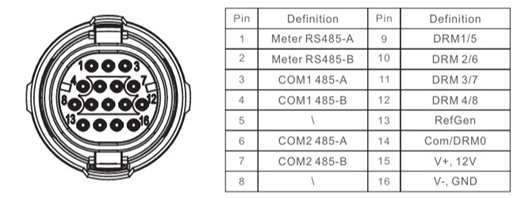

  • Pinos 1 e 2: RS485 para contador (A e B)
  • Pinos 3 e 4: RS485 COM1 IN (A e B)
  • Pinos 6 e 7: RS485 COM2 OUT (A e B)
  • Pinos 15 e 16: Alimentação 12V (V+ e GND)

Para ligação em cadeia (daisy-chain) de vários inversores:


  • RS485 IN: Pinos 3 (A+) e 4 (B−)
  • RS485 OUT: Pinos 6 (A+) e 7 (B−)

Consulte o Manual de Instalação do Solis S5-GC(50-60)K para diagramas e configurações detalhadas.


Resolução de Problemas de Comunicação RS485


Se ocorrerem falhas de comunicação (por exemplo, o inversor não é detectado pelos dispositivos de monitorização), siga este guia passo a passo:


✅ 1. Teste de Tensão

Utilizando um multímetro:

  • Entre os pinos 3 e 4 (RS485 IN): Meça a tensão DC; a tensão típica em repouso varia entre 1V e 5V
  • Entre os pinos 6 e 7 (RS485 OUT): Leituras semelhantes indicam transmissão de sinal adequada
  • Se a tensão exceder 5V entre os pinos 3 e 4, consulte a correção do conector GC COM para ações corretivas

✅ 2. Configuração dos Dispositivos

  • Taxa de transmissão e definições: Certifique-se de que todos os dispositivos na rede RS485 partilham a mesma taxa de transmissão (baud rate), paridade e bits de paragem
  • Endereçamento dos dispositivos: Atribua endereços únicos a cada dispositivo para evitar conflitos




Diagnóstico da Comunicação RS485 – Inversores Fotovoltaicos Solis de Grande Potência (S5-GC80K, 5G PRO, 100–110K)


Opções de Ligação RS485


Além da porta COM de 4 pinos, estes inversores suportam dois métodos adicionais de ligação RS485, ambos utilizáveis consoante as preferências de instalação e as condições do local.


1. RS485 via Conector RJ45


Utilize um cabo CAT 5 STP com classificação para exterior.

Mapeamento de Pinos RJ45 (Cores padrão TIA-568B):



PinoCorFunção RS485
1Branco/LaranjaRS485 A+
2LaranjaRS485 B−
4AzulRS485 A+ (ligado)
5Branco/AzulRS485 B− (ligado)



2. RS485 via Placa de Terminais


Para instalações mais permanentes ou protegidas, os inversores incluem uma placa de terminais com portas RS485 dedicadas:

Nº PortaEtiquetaDescrição
1RS485A1 INRS485 A+ (Entrada)
2RS485B1 INRS485 B− (Entrada)
3RS485A2 OUTRS485 A+ (Saída para ligação em cadeia)
4RS485B2 OUTRS485 B− (Saída para ligação em cadeia)



Lista de Verificação: Problemas de Comunicação RS485


Se tiver problemas como ausência de registo de dados, inversor não detectado ou falhas de sinal, siga este processo de diagnóstico estruturado:


✅ 1. Teste de Tensão (Barramento em Repouso)

  • Meça a tensão DC entre A e B:
    • Deve ler entre 1–5V DC quando a linha está em repouso
    • 0Vpode indicar:
      • Transmissor RS485 inativo
      • Cablagem incorreta
      • Cabo partido
    • Tanto os conectores RJ45 como os blocos de terminais devem apresentar valores semelhantes nas respetivas linhas.

✅ 2. Compatibilidade de Protocolo e Taxa de Transmissão

  • Confirme que a taxa de transmissão (baud rate), paridade e bits de paragem estão iguais em todos os dispositivos
  • Verifique o endereço Modbus e o protocolo de comunicação
