Dataloggers - USB vs. 4-PIN
Introdução
Para os usuários do inversor Solis, o registro de dados é essencial para monitorar o desempenho e garantir a eficiência do sistema. Solis oferece dois tipos de dataloggers que se conectam de forma diferente com base no modelo do inversor. Nossos modelos legados, até e incluindo a série 5G, usam um registrador de 4 pinos, enquanto nossos modelos S6 mais recentes foram atualizados para utilizar registradores do tipo USB. Neste artigo, vamos ajudá-lo a identificar qual é compatível com o seu modelo de inversor para operação e monitoramento contínuos.

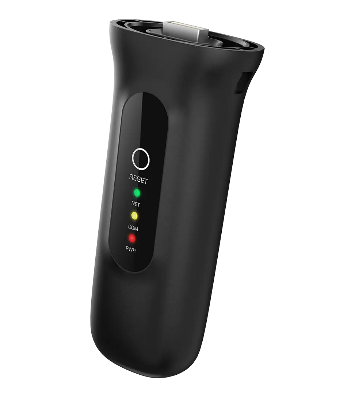

Registador USB:
Tipo de inversor | Número do modelo |
Monofásico Vinculado à grade | S6-GR1P(2.5-6)K-S |
Fora da rede | S6-EO1P-(4-5)-K-L |
Trifásico Grade-amarrado | S6-GR3P(15-20)K03-NV-ND S6-GC(25-36)K03-NV-ND S6- GC(40-60)K-NV-ND S6- GC(100-125)K |
Híbrido monofásico | S6-EH1P(3-8)K-L-MAIS |
Acoplado AC | S6-EA1P(3.6-6)K-L |
Híbrido trifásico | S6-EH3P(5-10)K-H-UE S6-EH3P(12-20)K-H-UE S6-EH3P(30-50)K-H-UE |
*Todos os híbridos S6 são fornecidos com dataloggers USB

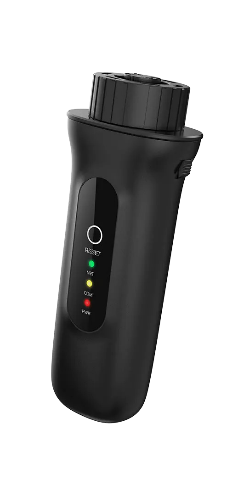

Registador de 4 pinos:
Tipo de inversor | Número do modelo |
Monofásico Vinculado à grade | S6-GR1P (0.7-3.6)K-M S6-GR1P (2,5-6) K GR1P8K2 |
Trifásico Grade-amarrado | S5-GR3P (5-20)K S5-GC(25-40)K S5-GC (50-60) K Solis-(80-110)K-5G-PRO |
Híbrido monofásico | S5-EH1P(3-6)K-L |
Acoplado AC | S5-EA1P3K-L |
Trifásico | RHI-3P(5-10)K-HVES-5G |
EPMs | Solis-EPM1-5G EPM3-5G-PLUS Solis-EPM3-5G-PRO |
*Todos os inversores pré-S5 requerem dataloggers de 4 PIN
Em alguns casos, você pode precisar de um adaptador para conectar seu registrador ao inversor. Por exemplo, se você substituiu um inversor antigo da série 5G por um novo modelo da série S6, pode continuar usando seu registrador existente com um adaptador apropriado. Solis oferece adaptadores para ambas as configurações. Se você precisar de um, entre em contato com sua linha de serviço Solis local.

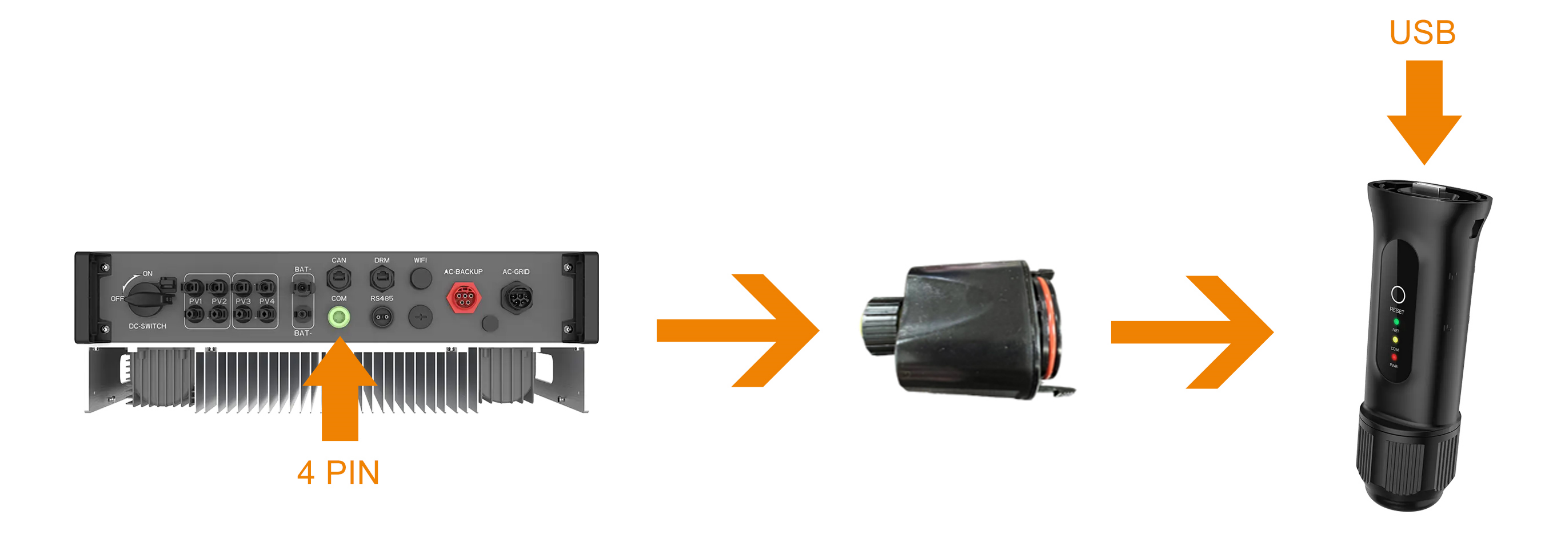

Adaptador de 4 PIN para USB:
Exemplo:
Um inversor da série RHI 5 G com um conector de 4 PIN pode ser conectado a qualquer registrador USB usando este adaptador.

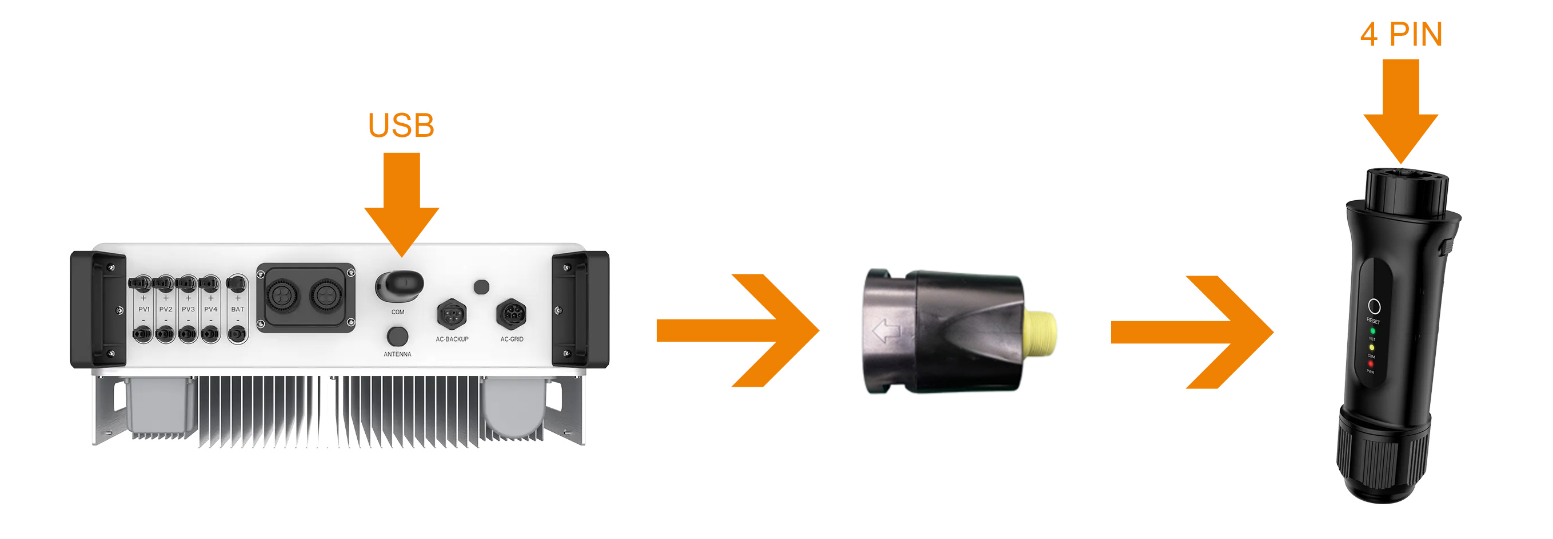

Adaptador USB para 4 PIN:
Exemplo:
Um inversor da série S6 com uma porta USB pode ser conectado a qualquer registrador de 4 pinos usando este adaptador.
