Dataloggers - USB vs. 4-pins
Introductie
Voor gebruikers van Solis-omvormers is datalogging essentieel voor het bewaken van de prestaties en het waarborgen van de efficiëntie van het systeem. Solis biedt twee soorten dataloggers aan die op basis van het model omvormer anders met elkaar in verbinding staan. Onze oudere modellen, tot en met de 5G-serie, gebruiken een 4-pins logger, terwijl onze nieuwste S6-modellen zijn geüpgraded om USB-type loggers te gebruiken. In dit artikel helpen we u te bepalen welke compatibel is met uw omvormermodel voor een naadloze werking en bewaking.

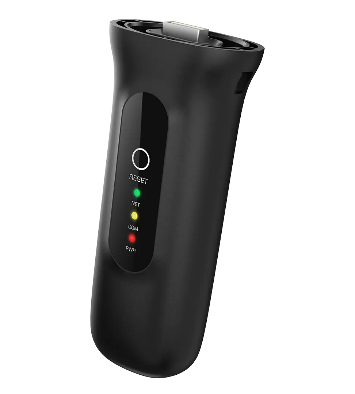

USB-logger:
Type omvormer | Model nummer |
Eenfasig Grid-gebonden | S6-GR1P(2.5-6)K-S |
Off-grid | S6-EO1P-(4-5)-K-L |
Driefasig netgebonden | S6-GR3P(15-20)K03-NV-ND S6-GC(25-36)K03-NV-ND S6- GC(40-60)K-NV-ND S6- GC (100-125) K |
Eenfasige hybride | S6-EH1P(3-8)K-L-PLUS |
AC gekoppeld | S6-EA1P(3.6-6)K-L |
Driefasige hybride | S6-EH3P(5-10)K-H-EU S6-EH3P(12-20)K-H-EU S6-EH3P(30-50)K-H-EU |
*Alle S6-hybrides worden geleverd met USB-dataloggers

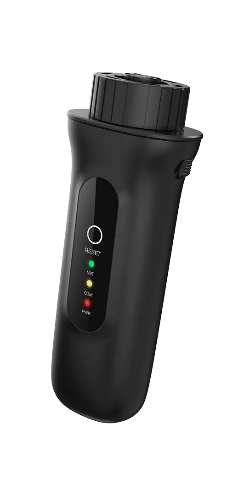

4 PIN-logger:
Type omvormer | Model nummer |
Eenfasig Grid-gebonden | S6-GR1P(0.7-3.6)K-M S6-GR1P(2.5-6)K GR1P8K2 |
Driefasig netgebonden | S5-GR3P(5-20)K S5-GC(25-40)K S5-GC(50-60)K Solis-(80-110)K-5G-PRO |
Eenfasige hybride | S5-EH1P(3-6)K-L |
AC gekoppeld | S5-EA1P3K-L |
Drie fasen | RHI-3P(5-10)K-HVES-5G |
EPM's | Solis-EPM1-5G EPM3-5G-PLUS Solis-EPM3-5G-PRO |
*Alle omvormers van vóór S5 hebben 4-pins dataloggers nodig
In sommige gevallen hebt u een adapter nodig om uw logger op de omvormer aan te sluiten. Als u bijvoorbeeld een oudere omvormer uit de 5G-serie hebt vervangen door een nieuw model uit de S6-serie, kunt u uw bestaande logger blijven gebruiken met een geschikte adapter. Solis biedt adapters voor beide configuraties. Als je er een nodig hebt, neem dan contact op met je lokale Solis-servicelijn.

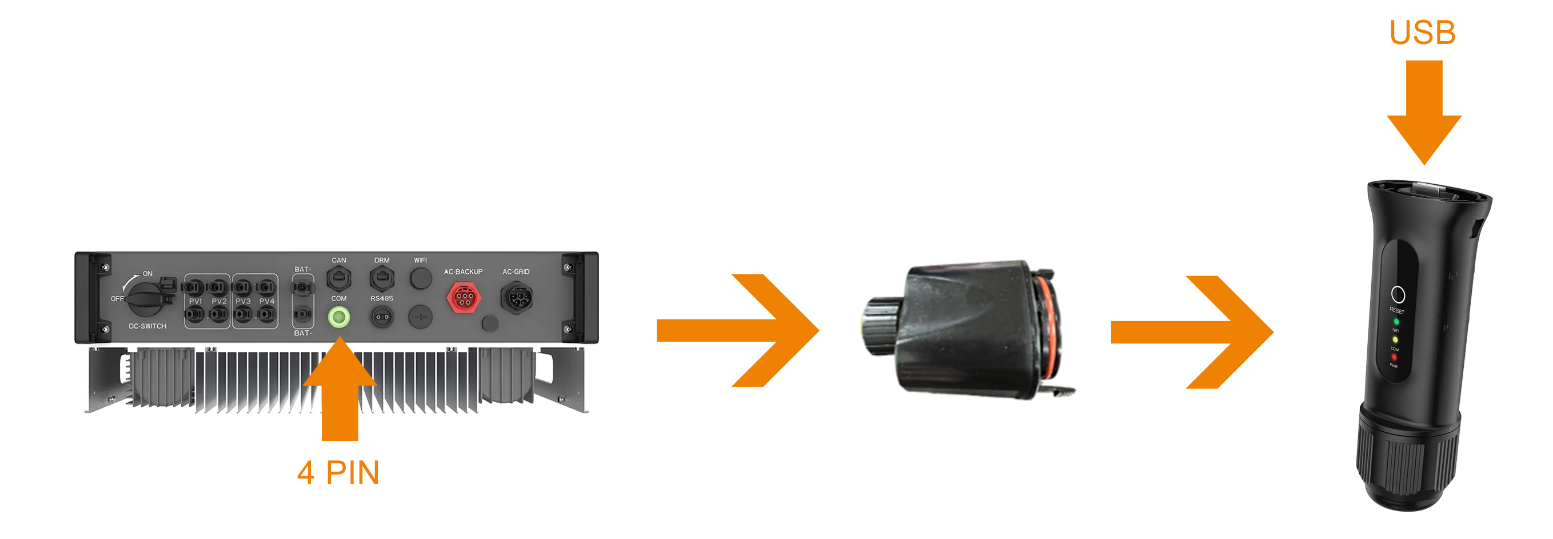

4 PIN naar USB-adapter:
Voorbeeld:
Een omvormer van de RHI 5 G-serie met een 4-pins connector kan met deze adapter op elke USB-logger worden aangesloten.

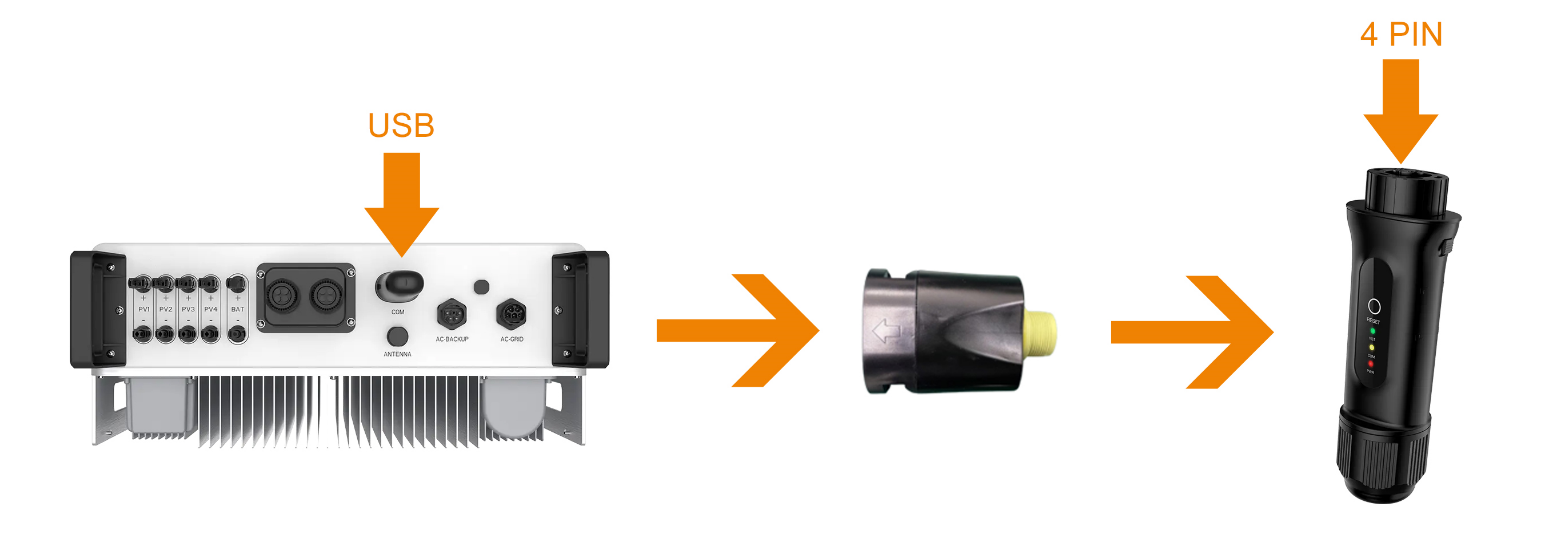

USB naar 4-pins adapter:
Voorbeeld:
Een omvormer van de S6-serie met een USB-poort kan met deze adapter op elke 4-pins logger worden aangesloten.
