Rejestratory danych - USB vs. 4-PIN





Sklep z zieloną energią autorstwa Alexandra MOOSA - Solis Datenlogger-Stick WiFi Gen 3





Wprowadzenie



Dla użytkowników falowników Solis rejestrowanie danych jest niezbędne do monitorowania wydajności i zapewnienia wydajności systemu. Solis oferuje dwa rodzaje rejestratorów danych, które łączą się w różny sposób w zależności od modelu falownika. Nasze starsze modele, aż do serii 5G włącznie, wykorzystują rejestrator z 4 kodami PIN, podczas gdy nasze najnowsze modele S6 zostały zaktualizowane do wykorzystania rejestratorów typu USB. W tym artykule pomożemy Ci określić, który z nich jest kompatybilny z Twoim modelem falownika, zapewniając bezproblemową obsługę i monitorowanie.

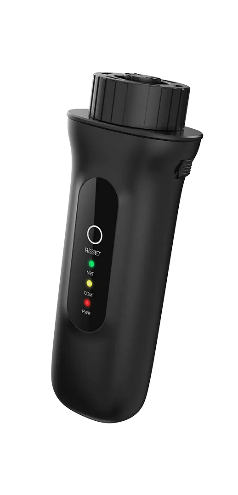

Rejestrator USB:



Czarne urządzenie z zielonymi i czerwonymi światłami

Opis generowany automatycznie





Typ falownika

Numer modelu

Jednofazowe zasilanie sieciowe

S6-GR1P(2.5-6)K-S

Poza siecią

S6-EO1P-(4-5)-K-L

Trójfazowe przywiązane do sieci

S6-GR3P(15-20)K03-NV-ND

S6-GC(25-36)K03-NV-ND

S6- GC(40-60)K-NV-ND

S6- GC(100-125)K

Jednofazowy hybrydowy

S6-EH1P(3-8)K-L-PLUS

Sprzężony z prądem przemiennym

S6-EA1P(3.6-6)K-L

Trójfazowy hybrydowy

S6-EH3P(5-10)K-H-UE

S6-EH3P(12-20)K-H-EU

S6-EH3P(30-50)K-H-EU




*Wszystkie hybrydy S6 są dostarczane z rejestratorami danych USB

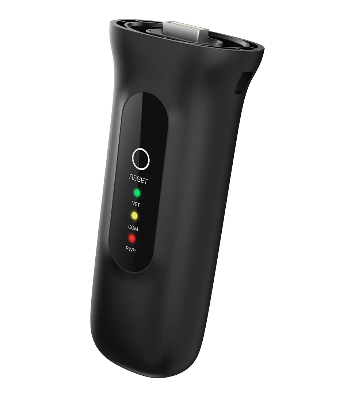

Rejestrator 4-pinowy:



Czarne urządzenie z zielonymi i czerwonymi światłami

Opis generowany automatycznie



Typ falownika

Numer modelu

Jednofazowe zasilanie sieciowe

S6-GR1P(0,7-3,6)K-M

S6-GR1P(2.5-6)K

GR1P8K2

Trójfazowe przywiązane do sieci

S5-GR3P(5-20)K

S5-GC(25-40)K

S5-GC(50-60)K

Solis-(80-110)K-5G-PRO

Jednofazowy hybrydowy

S5-EH1P(3-6)K-L

Sprzężony z prądem przemiennym

S5-EA1P3K-L

Trójfazowy

RHI-3P(5-10)K-HVES-5G

EPM (Centra EPM)

Solis-EPM1-5G

EPM3-5G-PLUS

Solis-EPM3-5G-PRO




*Wszystkie falowniki sprzed S5 wymagają 4-pinowych rejestratorów danych













W niektórych przypadkach może być potrzebny adapter do podłączenia rejestratora do falownika. Na przykład, jeśli wymieniłeś starszy falownik z serii 5G na nowy model z serii S6, możesz nadal korzystać z istniejącego rejestratora z odpowiednią adapterem. Solis oferuje adaptery dla obu konfiguracji. Jeśli go potrzebujesz, skontaktuj się z lokalną linią serwisową Solis.





Przejściówka 4 PIN na USB:



Czarno-czerwone urządzenie elektryczne

Opis generowany automatycznie ze średnim poziomem ufności

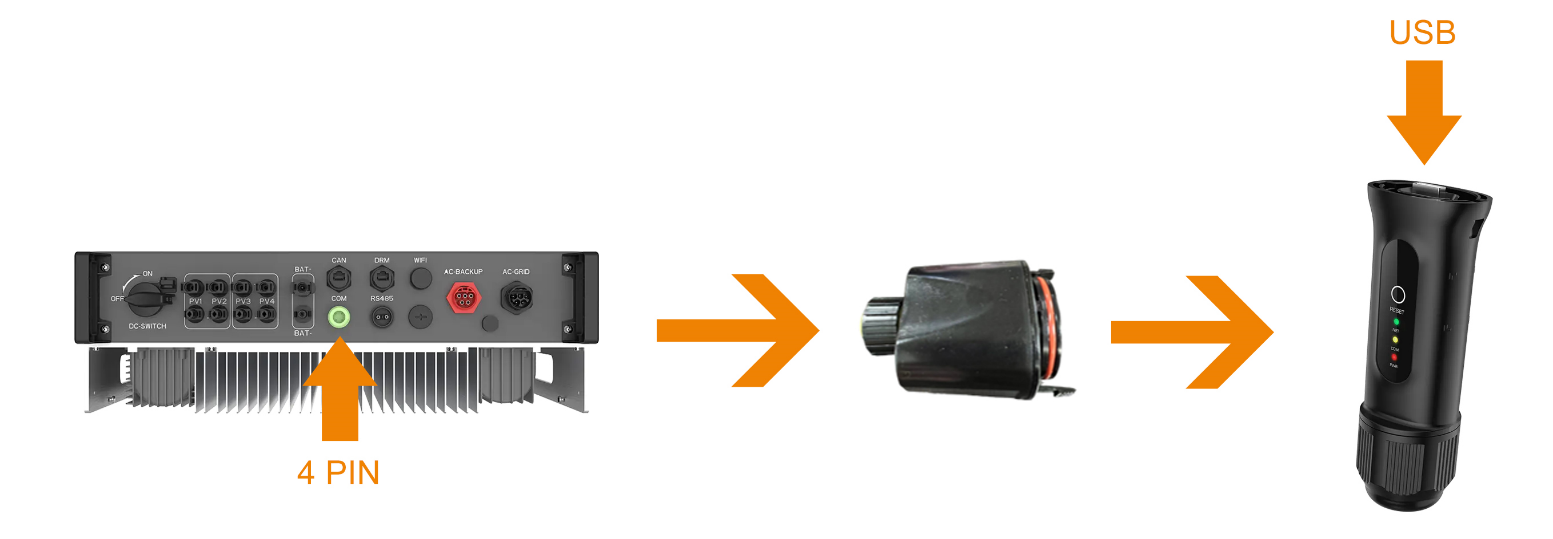

Przykład:

Falownik serii RHI 5 G ze złączem 4 PIN można podłączyć do dowolnego rejestratora USB za pomocą tego adaptera.



Zbliżenie urządzenia

Opis generowany automatycznie













Przejściówka z USB na 4 piny:



Czarno-żółte plastikowe złącze

Opis generowany automatycznie

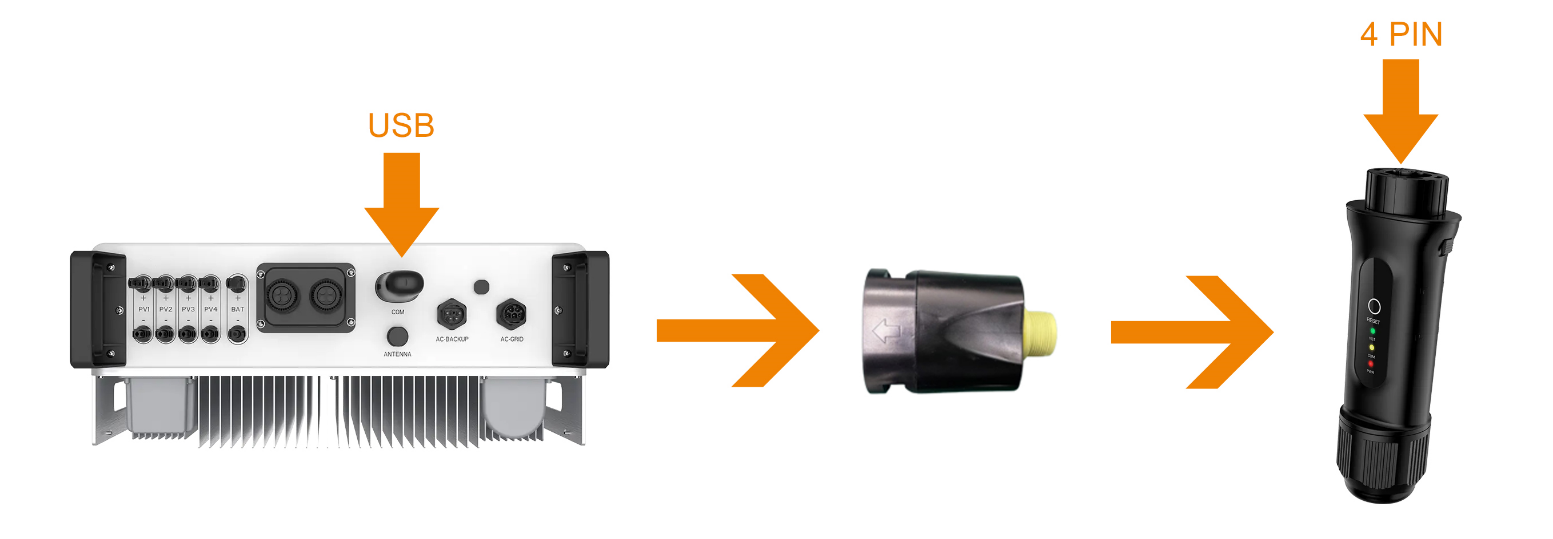

Przykład:

Za pomocą tego adaptera można podłączyć falownik serii S6 z portem USB do dowolnego 4-pinowego rejestratora.



Zbliżenie na wtyczkę

Opis generowany automatycznie
