Kroki rozwiązywania problemów z akumulatorami wysokiego napięcia BYD – CAN COMM nie powiedzie się

Ten artykuł został automatycznie przetłumaczony i może zawierać błędy. Oryginalną wersję znajdziesz tutaj:https://solis-service.solisinverters.com/a/solutions/articles/44002483286/edit?lang=en

Udostępnij ten artykuł:

Kliknij tutaj

Kroki rozwiązywania problemów z akumulatorami wysokiego napięcia BYD –

CAN COMM nie powiedzie się

Uwaga: Przed rozpoczęciem rozwiązywania problemów upewnij się, że używany CAN jest kategorii 6 lub wyższej i że dostarczony z urządzeniem S6 nie nadaje się do połączenia BYD.

Upewnij się również, że podczas pracy z komponentami elektrycznymi przestrzegane są środki ostrożności.

Strona baterii:

1:

Zainstaluj aplikację "Be Connect":

Pobierz i zainstaluj aplikację "Be Connect" na swoim telefonie. Jeśli jest już zainstalowany, zaktualizuj go do najnowszej wersji.

Skonfiguruj baterię za pomocą aplikacji i upewnij się, że na baterii jest zainstalowane najnowsze oprogramowanie układowe.

Po skonfigurowaniu należy uruchomić akumulator (falownik powinien być "wyłączony"). Kod na baterii powinien wyświetlić się 11 razy na niebiesko i jeden raz na biało, jeśli bateria jest gotowa do komunikacji.

2:

Połączenie CAN między falownikami:

Zapoznaj się z instrukcjami dostarczonymi przez BYD, aby uzyskać informacje na temat prawidłowego podłączenia CAN.

Istnieją dwie możliwe opcje połączenia (Opcja A i Opcja B). Jeśli opcja A nie działa, wypróbuj opcję B. Upewnij się, że przypisanie kodu PIN jest poprawne.

Strona baterii: PIN 1 i 2

Strona falownika: PIN 4 i 5

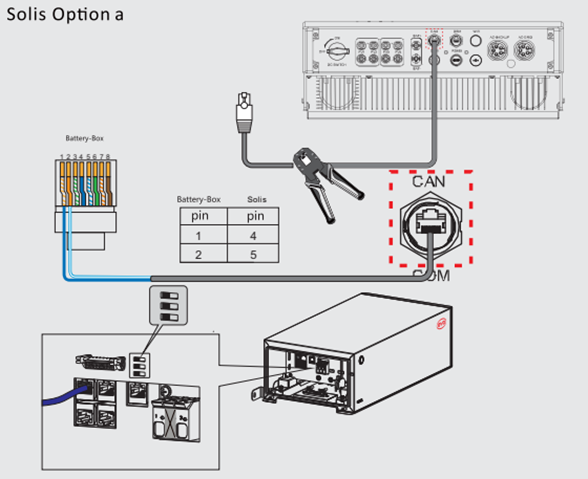

Opcja A:

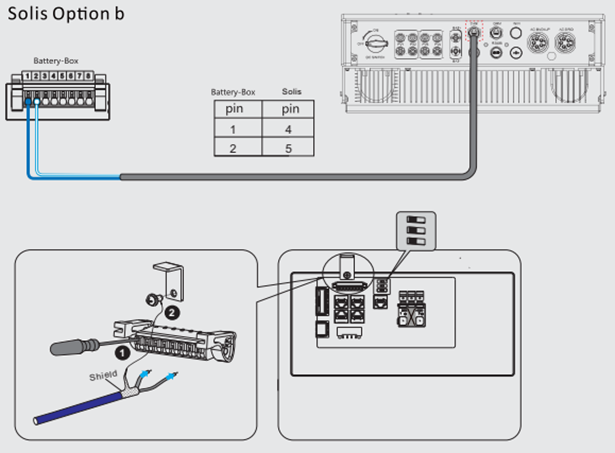

Opcja B:

3:

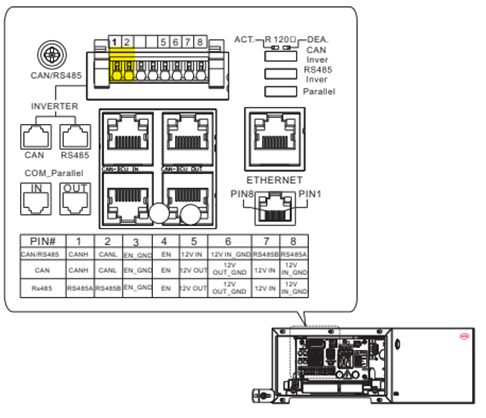

Jeśli błąd będzie się powtarzał, spróbuj zmienić połączenia kablowe na stykach 1 i 2 po stronie akumulatora. Zapoznaj się z dostarczonym obrazem lub instrukcjami.

4:

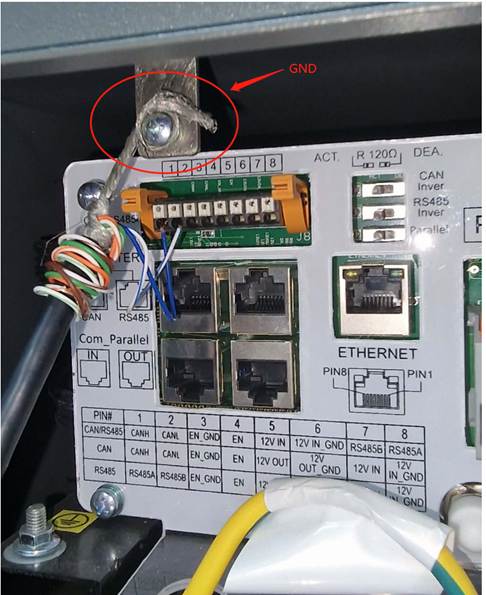

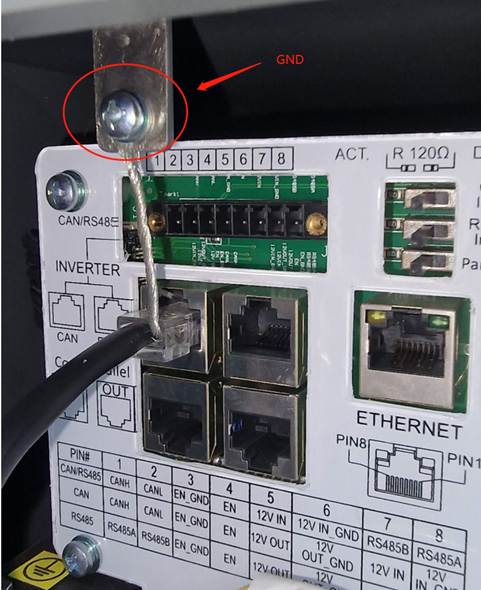

Upewnij się, że połączenie CAN jest uziemione:

Sprawdź, czy połączenie CAN jest prawidłowo uziemione, aby zapobiec problemom z uziemieniem.

5:

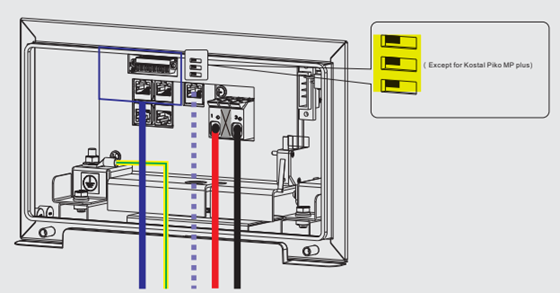

Upewnij się, że przełącznik jest we właściwej pozycji, jak pokazano poniżej (dla systemu z jedną baterią).

Dalsze rozwiązywanie problemów po stronie akumulatora (w razie potrzeby):

A. Zamknięcie pokrywy baterii:

Upewnij się, że pokrywa baterii jest dobrze zamknięta.

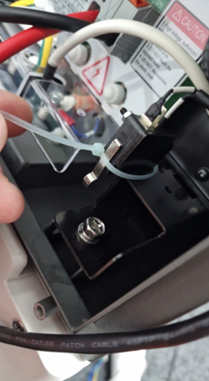

Jeśli problemy z połączeniem będą się powtarzać, użyj opaski kablowej, aby przymocować metalowy styk do wtyczki, jak pokazano na dostarczonym rysunku.

B. Odłączenie uziemienia:

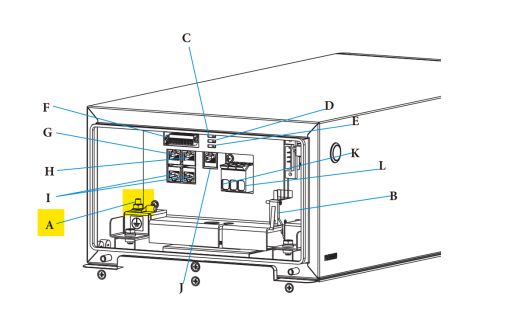

Jeśli problemy będą się powtarzać, odłącz uziemienie, jak pokazano na dostarczonym rysunku (żółty znacznik).

C. Końcówki cynowych (w przypadku korzystania z bloku PIN):

Rozważ cynowanie końców, aby poprawić kontakt (jeśli blok PIN jest używany po stronie akumulatora).

Strona falownika:

Sprawdź port CAN falownika:

Aby sprawdzić, czy falownik jest gotowy do komunikacji, zmierz napięcie 2,1 V między pinem 2 a pinem 4 lub 5.

Zapoznaj się z dostarczonym filmem w celu uzyskania wskazówek i upewnij się, że zrobiłeś zdjęcia pomiarów w celach informacyjnych.

Link do filmu: https://www.youtube.com/watch?v=Jb-c7-ZfOvo&t=3s

Ważne kroki ponownego uruchamiania:

Sekwencja wyłączania:

A. Wyłącz system w następującej kolejności:

Najpierw wyłącz prąd zmienny -> następnie baterię -> na końcu prąd stały.

B. Odczekaj co najmniej 2 minuty przed przystąpieniem do ponownego włączania systemu.

Sekwencja startowa:

A. Włącz system w następującej kolejności: najpierw bateria -> następnie DC ->, a na końcu AC

Po ponownym uruchomieniu może to potrwać do 15 minut, jeśli bateria zostanie rozpoznana po raz pierwszy!

Jeśli problemy będą się powtarzać:

Jeśli problem będzie się powtarzał po wykonaniu wszystkich powyższych kroków, skontaktuj się z zespołem pomocy technicznej Solis.

Kontaktując się z obsługą klienta, podaj następujące informacje:

1: Numer seryjny urządzenia.

2: Który model baterii jest używany

3: Szczegółowe informacje o tym, jakie kroki rozwiązywania problemów zostały podjęte.

4: Zdjęcia konfiguracji instalacji.

5: Zdjęcia wykonanych pomiarów (2,1 V po stronie falownika).

6: Aktualne oprogramowanie układowe zainstalowane po stronie falownika (wersja HMI i DSP)

Skontaktowanie się z obsługą klienta w celu uzyskania tych danych pomoże im skuteczniej pomóc w rozwiązaniu problemu.
