A BYD HV akkumulátorok hibaelhárítási lépései - CAN COMM meghibásodik

Módosítva ekkor Tue, 18 Már ekkor: 8:51 DE

Ez a cikk automatikusan lett lefordítva, és hibákat tartalmazhat. Az eredeti verzió itt található: https://solis-service.solisinverters.com/a/solutions/articles/44002483286/edit?lang=en


Ossza meg ezt a cikket:

Kattintson ide


A BYD HV akkumulátorok hibaelhárítási lépései -

CAN COMM meghibásodik




Jegyzet: A hibaelhárítás megkezdése előtt győződjön meg arról, hogy a használt CAN-kábel Cat6 vagy újabb, és hogy az S6 eszközhöz mellékelt kábel nem alkalmas BYD csatlakozásra.

Ügyeljen arra is, hogy az elektromos alkatrészekkel végzett munka során betartsa a biztonsági óvintézkedéseket.



Akkumulátor oldal:



1:

Telepítse a "Be Connect" alkalmazást:



Töltse le és telepítse a "Be Connect" alkalmazást a telefonjára. Ha már telepítve van, frissítse a legújabb verzióra.

Konfigurálja az akkumulátort az alkalmazáson keresztül, és győződjön meg arról, hogy a legújabb firmware van telepítve az akkumulátorra.

A konfigurálás után indítsa el az akkumulátort (az inverternek ki kell kapcsolnia). Az akkumulátoron lévő villogó kódnak 11-szer kéken és egyszer fehéren kell megjelennie, ha készen áll a kommunikációra.



2:

CAN csatlakozás inverterek között:

A megfelelő CAN-csatlakozáshoz olvassa el a BYD utasításait.

Két lehetséges csatlakozási lehetőség van (A és B opció). Ha az A opció nem működik, próbálkozzon a B lehetőséggel. Ellenőrizze, hogy a PIN-kód helyes-e.

Elemi oldal: 1. és 2. ÉRINTKEZŐ

Inverter oldal: 4. és 5. ÉRINTKEZŐ

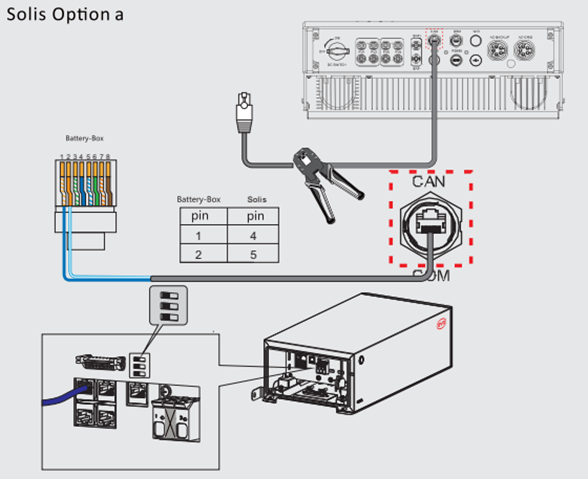

A lehetőség:



A tápegység diagramja

Automatikusan generált leírás

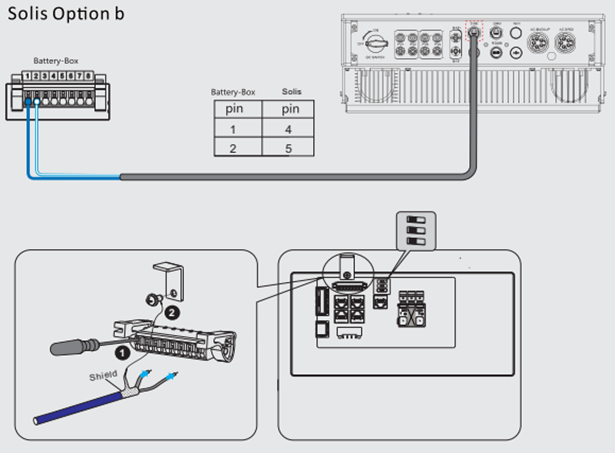

B lehetőség:



A kapcsolási rajz rajza

Automatikusan generált leírás







3:

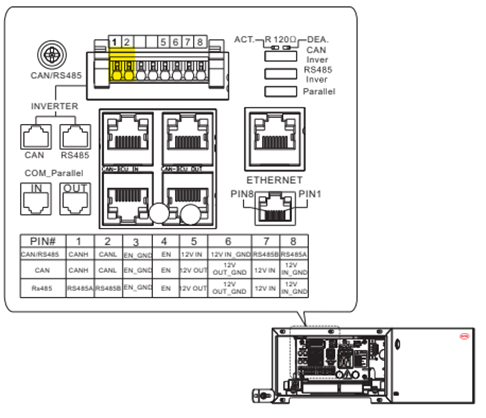

Ha a hiba továbbra is fennáll, próbálja meg megváltoztatni a kábelcsatlakozásokat az akkumulátor oldalán található 1. és 2. PIN-kódon. Tekintse meg a mellékelt képet vagy utasításokat.




Egy eszköz közeli képe

Automatikusan generált leírás



4:

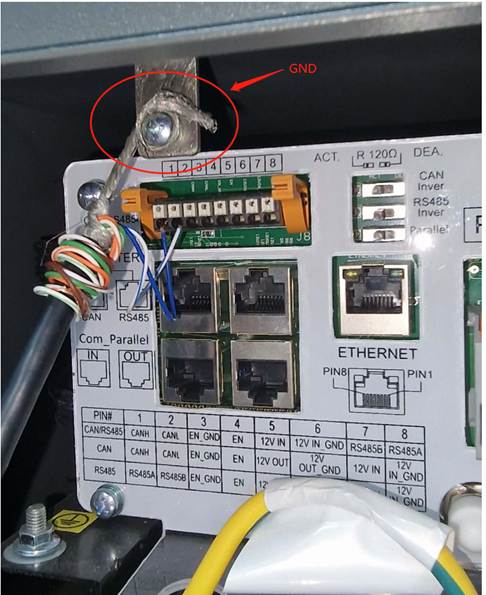

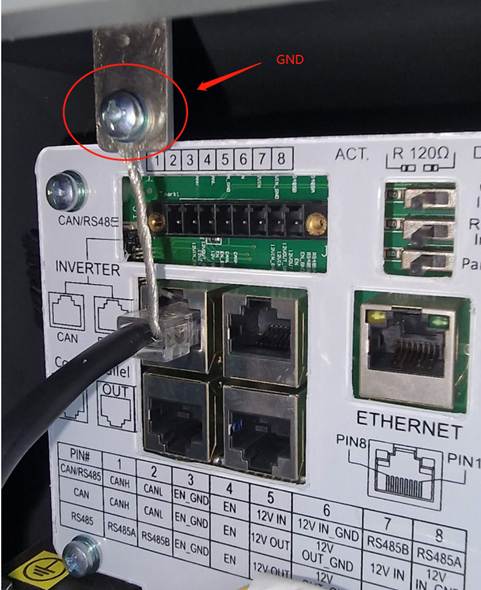

Győződjön meg arról, hogy a CAN-csatlakozás földelve van:

Ellenőrizze, hogy a CAN-csatlakozás megfelelően van-e földelve, hogy elkerülje a földelési problémákat.




Számítógépes eszköz közeli felvétele

Automatikusan generált leírás



Számítógép alkatrész közeli képe

Automatikusan generált leírás






5:

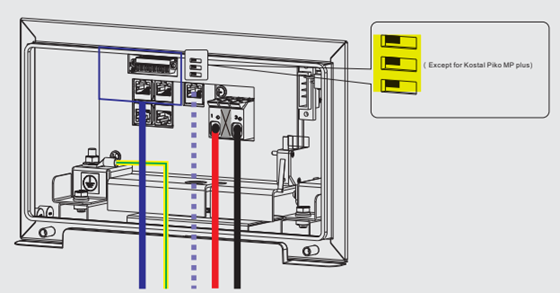

Győződjön meg arról, hogy a kapcsoló a megfelelő helyzetben van, az alábbiak szerint (egyakkumulátoros rendszer esetén).




Számítógép rajza

Automatikusan generált leírás







További hibaelhárítás az akkumulátor oldalán (ha szükséges):

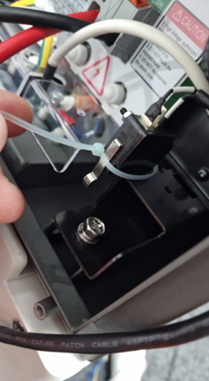

A. Az elemtartó fedelének zárása:

Győződjön meg arról, hogy az elemtartó fedele biztonságosan le van zárva.

Ha a csatlakozási problémák továbbra is fennállnak, kábelkötegelővel rögzítse a fém érintkezőt a csatlakozóhoz a mellékelt képen látható módon.

Egy műanyag csövet tartó kéz

Automatikusan generált leírás

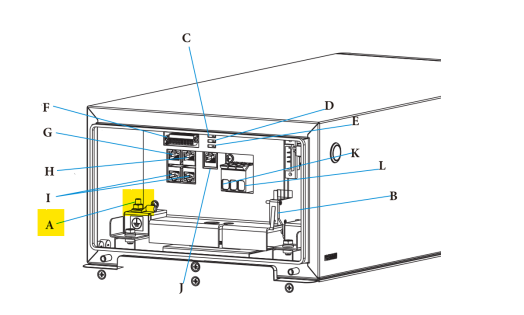

B. Földelési leválasztás:

Ha a problémák továbbra is fennállnak, válassza le a földelést a mellékelt képen látható módon (sárga jelölő).

Egy doboz rajza

Automatikusan generált leírás

C. Ónkábel végei (PIN-blokk használata esetén):

Fontolja meg a kábelvégek ónozását az érintkezés javítása érdekében (ha PIN-blokkot használ az akkumulátor oldalán).





Inverter oldal:



Ellenőrizze az inverter CAN portját:

Annak ellenőrzéséhez, hogy az inverter készen áll-e a kommunikációra, mérjen 2.1 V-ot a 2. és a 4. vagy 5. PIN között.

Útmutatásért tekintse meg a mellékelt videót, és ügyeljen arra, hogy referenciaként fényképeket készítsen a mérésekről.

Videó link: https://www.youtube.com/watch?v=Jb-c7-ZfOvo&t=3s





Fontos újraindítási lépések:



Leállítási sorrend:

A. Kapcsolja ki a rendszert a következő sorrendben:

Először kapcsolja ki az AC-t ->, majd az akkumulátort -> végül az egyenáramot.

B. Várjon legalább 2 percet, mielőtt újra bekapcsolná a rendszert.



Indítási sorrend:

A. Kapcsolja be a rendszert a következő sorrendben: Először az akkumulátor ->, majd DC -> és végül AC




Az újraindítás után akár 15 percig is eltarthat, ha az akkumulátort először ismeri fel!



Ha a problémák továbbra is fennállnak:



Ha a probléma a fenti hibaelhárítási lépések megkísérlése után is fennáll, forduljon a Solis ügyfélszolgálatához.

Az ügyfélszolgálattal való kapcsolatfelvételkor adja meg a következő információkat:



1: A készülék sorozatszáma.

2: Melyik akkumulátormodellt használják

3: Részletes információk a megtett hibaelhárítási lépésekről.

4: Fotók a telepítési beállításról.

5: Fotók az elvégzett mérésekről (2,1 volt az inverter oldalán).

6: Az inverter oldalára telepített jelenlegi firmware (HMI és DSP verzió)



Ha ezekkel az adatokkal felveszi a kapcsolatot az ügyfélszolgálattal, az segít nekik hatékonyabban megoldani a problémát.
