WeCo akkumulátor konfiguráció

Tartalomjegyzék:

1. Bevezetés
2. Általános biztonsági előkészítés
3. Weco Solis S6 hibrid háromfázisú inverterekkel kombinálva
4. Weco a Solis Hybrid RHI háromfázisú inverterrel kombinálva
5. Weco a Solis Hybrid egyfázisú inverterekkel kombinálva
6. Can Com kapcsolat
7. WeCo alkalmazás telepítése
8. Támogatási kérdések

Bevezetés

Ebben a cikkben elmélyülünk a Solis inverterek és a Weco akkumulátorok közötti izgalmas együttműködésben, feltárva e két élvonalbeli technológia zökkenőmentes integrációját.

Átfogó útmutatót adunk a Weco akkumulátorok különböző Solis inverter modellekhez való csatlakoztatásához, lépésről lépésre kínálva a megújuló energia erejének kiaknázását és a szünetmentes áramellátás biztosítását.

Akár tapasztalt napelem-rajongó, akár újonc a fenntartható energiamegoldások világában, ez a cikk elengedhetetlen forrása lesz a Solis inverterek és a Weco akkumulátorok sikeres egyesülésének.

Általános biztonsági előkészítés

Biztonsági okokból tilos bármilyen tápbemenetet, például PV-t, GRID-et vagy AKKUMULÁTORT telepíteni, mielőtt az alábbiakban leírtak szerint befejezte volna az összes adatvezeték-csatlakozást.

• A PV kábeleket jelenleg nem lehet csatlakoztatnitage.
• A hálózati és generátorvezetékeket ebben a szakaszban nem lehet csatlakoztatni.
• Az akkumulátort ki kell kapcsolni a csatlakozási műveletek során, a tápkábeleket végre csatlakoztatni kell.
• A falra szerelés után azonnal földelje le az invertert.

Weco Solis S6 hibrid háromfázisú inverterekkel kombinálva

1: Akkumulátor előkészítése

• Tartsa a HV BOX megszakítót és a BMS kapcsolót "0" KI.
• Szerelje össze a tornyot és a nagyfeszültségű doboz DIP kapcsolóját, valamint az akkumulátorokat a vonatkozó kézikönyv szerint.
• Csatlakoztassa az RJ45 CAN-kábelt a HV BOX CAN 2A portjához.
• A másik oldalon lévő RJ45 terminált krimpelni kell, hogy illeszkedjen az inverter PIN OUT-jához.
• Ne csatlakoztassa a tápkábeleket ebben a szakaszban.

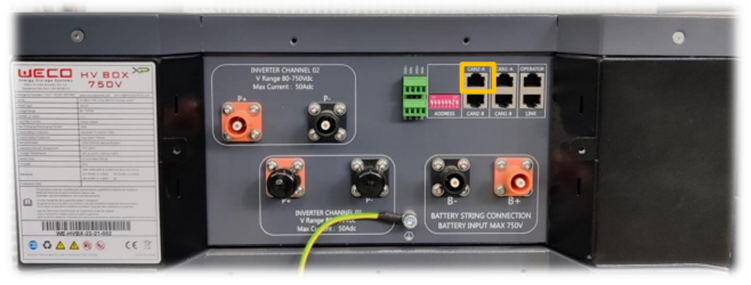

HV BOX XP PÉLDA

A HV BOX XP DIP kapcsolók 00000010-ra vannak állítva (csak a DIP 7 BE)

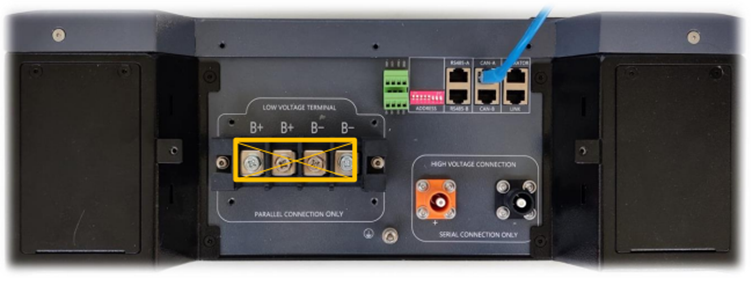

5K3 XP PÉLDA

A DIP kapcsolók 11111000-re vannak állítva. Csak az utolsó slave DIP-jét kell másképp beállítani 01111010 (csak dip 1, 6, 8 OFF).

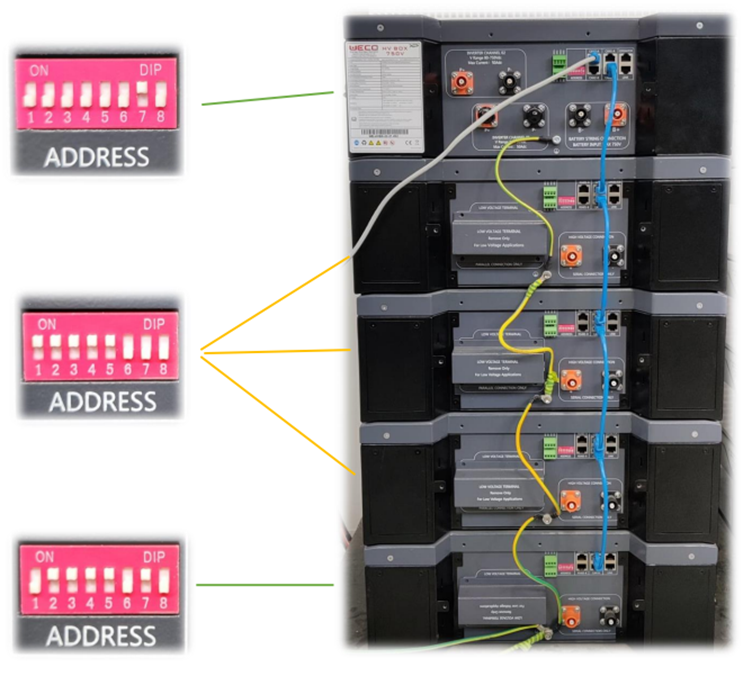

TORONY PÉLDA

2: Inverter Com csatlakozás

Kérjük, használja a BMS portot a CAN kommunikációs kábel csatlakoztatásához. (Lásd: További részletekért a "Can Connection" rész.)

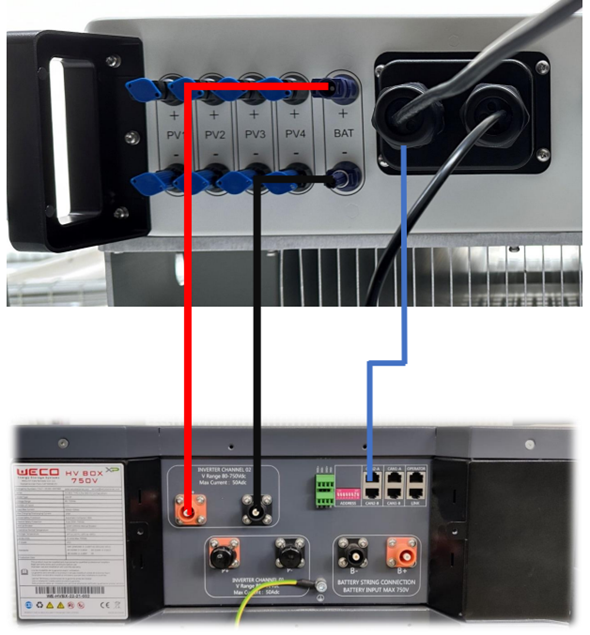

3: Akkumulátor tápellátás csatlakozása

Tartsa kikapcsolva az invertert és az akkumulátort.

Nyissa ki a fedelet, és csatlakoztassa az akkumulátor tápkábeleit az inverterhez.

Nyomatékkulccsal rögzítse a kábelcsavart.

(Modell: HV BOX XP)

4: Weco App - Frissítés és protokollkészlet

További részletekért tekintse meg a "Weco alkalmazás" részt.

FIGYELEM: Kapcsolja ki az akkumulátort a fennmaradó műveletek folytatásához.

Az akkumulátor bekapcsolt állapotban tartása károsítja a BMS-t és potenciálisan az inverter áramvédő áramkörét.

5: Inverter huzalozás

Ezen lépések végrehajtása után lehetőség van a GRID és a PV kábelek bekötésére az inverterbe. Ezután nyomja meg az akkumulátorok BMS kapcsolóját 1 és a nagyfeszültségű doboz megszakítóját ON-ra, és várja meg az indítási eljárást.

Az eljárás végén a PV megszakító bekapcsolható

6: Inverter beállítása

1. Töltse le és indítsa el a Solis Cloud alkalmazást. Regisztráljon egy fiókot, vagy jelentkezzen be egy meglévőbe. Hozzáférés az üzemhez, vagy adjon hozzá egy újat, majd lépjen a Beállítás menüpontba, és válassza a Helyi művelet lehetőséget.
2. Most válassza ki a kívánt csatlakozási módot, válassza ki az invertert, és lépjen be jelszóval.
3. Az első indításkor előfordulhat, hogy az akkumulátor nem ismerhető fel, és "kommunikációs hiba" jelenhet meg. Ez normális, mivel a kommunikáció megkezdéséhez be kell állítani a megfelelő akkumulátorbeállításokat.

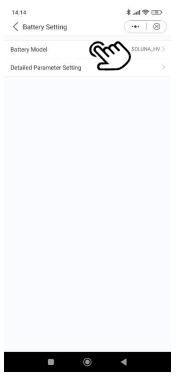

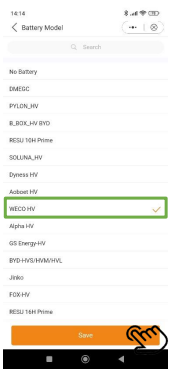

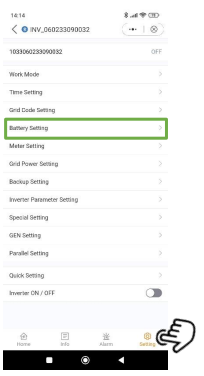

4. Nyomja meg a Beállítás ikont az oldal jobb alsó sarkában a beállítási oldal eléréséhez. Itt nyomja meg az Akkumulátor beállítása, majd az Akkumulátor típusa gombot, és válassza ki a WECO HV akkumulátormodellt.

Most az inverter felismeri az akkumulátort, és a paraméterek láthatók.

FIGYELEM, FONTOS

Annak érdekében, hogy az inverter minden információt megfelelően jelenítsen meg és fogadjon, kettős vezérlést kell végezni az Információ, majd az Akkumulátor beírásával.

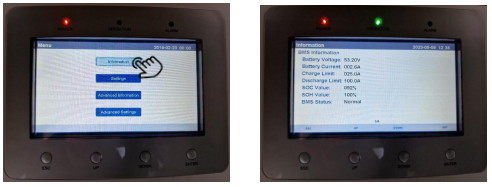

A képernyőn megtekintheti az inverter által az akkumulátor BMS-től kapott helyes információkat, például:

SOC %

SOH %

Feszültség

Aktuális

Állapot

Most az egész rendszer készen áll a munkára.

Weco a Solis Hybrid RHI háromfázisú inverterrel kombinálva

1: Akkumulátor előkészítése

• Tartsa a HV BOX megszakítót és a BMS kapcsolót "0" KI.
• Szerelje össze a tornyot és a nagyfeszültségű doboz DIP kapcsolóját, valamint az akkumulátorokat a vonatkozó kézikönyv szerint.
• Csatlakoztassa az RJ45 CAN-kábelt a HV BOX CAN 2A portjához. (a részletekért lásd a Can csatlakozást)
• A másik oldalon lévő RJ45 terminált krimpelni kell, hogy illeszkedjen az inverter PIN OUT-jához. (a részletekért lásd a Can csatlakozást)
• Ne csatlakoztassa a tápkábeleket ebben a szakaszban.

HV BOX XP PÉLDA

A HV BOX XP DIP kapcsolók 00000010-ra vannak állítva (csak a DIP 7 BE)

5K3 XP PÉLDA

A DIP kapcsolók 11111000-re vannak állítva. Csak az utolsó slave DIP-jét kell másképp beállítani 01111010 (csak dip 1, 6, 8 OFF).

TORONY PÉLDA

2: Inverter CAN Com csatlakozás

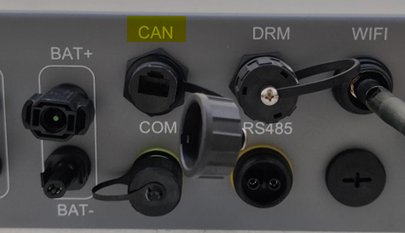

Kérjük, használja a CAN portot a CAN kommunikációs kábel csatlakoztatásához. (Lásd: További részletekért a "Can Connection" rész.)

3: Akkumulátor tápellátás:

Tartsa kikapcsolva az invertert és az akkumulátort.

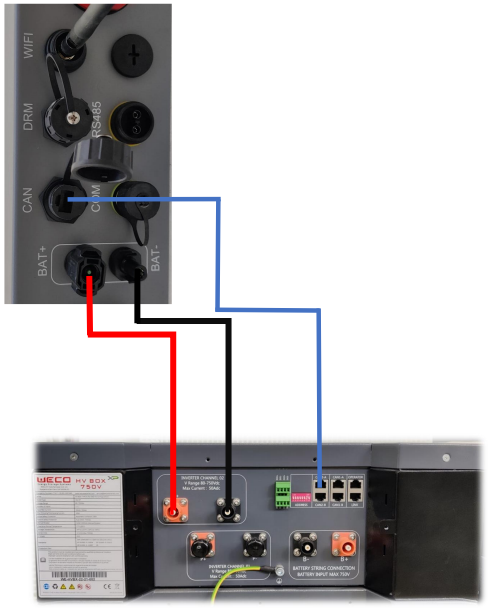

Nyissa ki a fedelet, és csatlakoztassa az akkumulátor tápkábeleit az inverterhez.

Nyomatékkulccsal rögzítse a kábelcsavart.

(Modell: HV BOX XP)

4: Weco App - Frissítés és protokollkészlet

További részletekért tekintse meg a "Weco alkalmazás" részt.

FIGYELEM: Kapcsolja ki az akkumulátort a fennmaradó műveletek folytatásához.

Az akkumulátor bekapcsolt állapotban tartása károsítja a BMS-t és potenciálisan az inverter áramvédő áramkörét.

5: Inverter huzalozás:

Ezen lépések végrehajtása után lehetőség van a GRID és a PV kábelek bekötésére az inverterbe. Ezután nyomja meg az akkumulátorok BMS kapcsolóját 1 és a nagyfeszültségű doboz megszakítóját ON-ra, és várja meg az indítási eljárást.

Az eljárás végén a PV megszakító bekapcsolható.

6: Inverter beállítása

Az első indításkor kommunikációs riasztás jelenhet meg. Ez normális, mivel a kommunikáció megkezdéséhez be kell állítani a megfelelő akkumulátorbeállításokat.

Az akkumulátor kiválasztásához nyomja meg az "ENTER" gombot a menübe való belépéshez. Használja az "UP" és "DOWN" gombokat a navigáláshoz, az "ENTER" gombot pedig a megerősítéshez.

Nyomja meg a "DOWN" gombot, amíg el nem éri a Speciális beállításokat, majd nyomja meg az "ENTER" gombot, és írja be a jelszót. (Jelszó: 0010)

Most lépjen a "LE" gombra, amíg el nem éri az akkumulátor kiválasztását.

Válassza ki a WECO-t akkumulátorként.

Most beállíthatja a túlkisütés és a kényszerített töltés SOC értékét; adja meg a kívánt értékeket az "UP" és "DOWN" gombokkal, majd nyomja meg az "ENTER" gombot a megerősítéshez.

Most az inverter felismeri az akkumulátort, és a paraméterek láthatók.

FIGYELEM, FONTOS

Annak érdekében, hogy az inverter minden információt megfelelően jelenítsen meg és fogadjon, kettős vezérlést kell végezni az Információ, majd a BMS információ beírásával.

A képernyőn megtekintheti az inverter által az akkumulátor BMS-től kapott helyes információkat, például:

SOC %

SOH %

Feszültség

Aktuális

Állapot

Most az egész rendszer készen áll a munkára.

Weco a Solis Hybrid egyfázisú inverterekkel kombinálva

1: Akkumulátor előkészítése

• Tartsa a BMS kapcsolót "0" OFF KI.
• Állítsa be az akkumulátor DIP kapcsolóját a vonatkozó kézikönyvnek megfelelően
• Csatlakoztassa az RJ45 CAN-kábelt a CAN A porthoz
• A másik oldalon lévő RJ45 terminált krimpelni kell, hogy illeszkedjen az inverter PIN OUT-jához.
• Ne csatlakoztassa a tápkábeleket ebben a szakaszban.

5K3 XP PÉLDA

A DIP kapcsoló mind ki van kapcsolva (00000000). Csak az utolsó slave DIP-jét kell másképp beállítani (00000100).

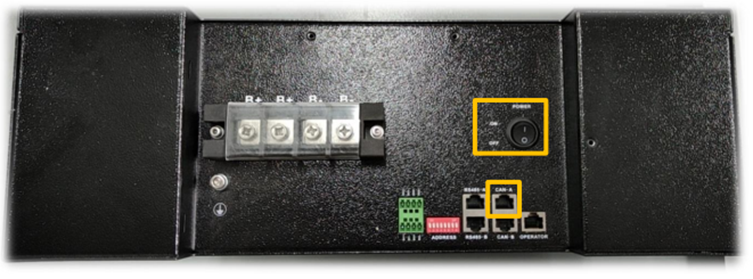

4K4 LT PÉLDA

A DIP kapcsoló mind ki van kapcsolva (00000000). Csak az utolsó slave DIP-jét kell másképp beállítani (00000100).

2: Inverter Com csatlakozás

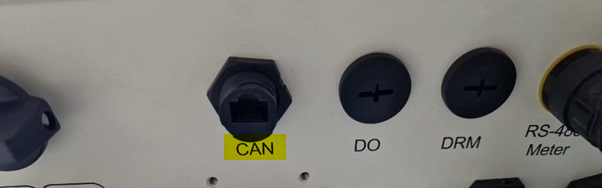

Kérjük, használja a CAN portot a CAN kommunikációs kábel csatlakoztatásához. (Lásd: További részletekért a "Can Connection" rész.)

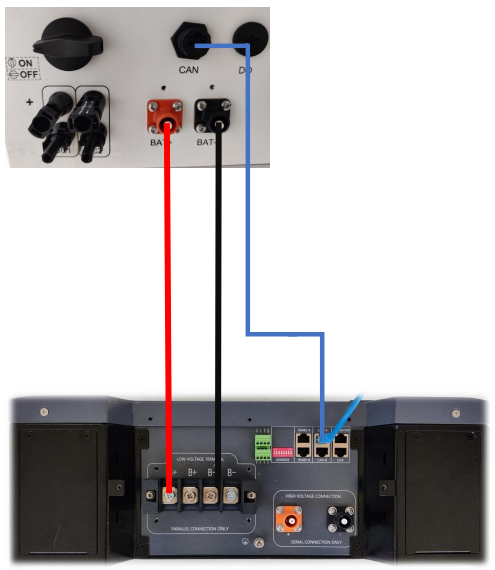

3: Akkumulátor tápellátás csatlakozása

Tartsa kikapcsolva az invertert és az akkumulátort.

Nyissa ki a fedelet, és csatlakoztassa az akkumulátor tápkábeleit az inverterhez.

Nyomatékkulccsal rögzítse a kábelcsavart.

(Modell: 5K3 XP)

MEGJEGYZÉS: Ugyanez a konfiguráció vonatkozik a 4k4 LT modellre is.

4: Weco App - Frissítés és protokollkészlet

További részletekért tekintse meg a "Weco alkalmazás" részt.

FIGYELEM: Kapcsolja ki az akkumulátort a fennmaradó műveletek folytatásához.

Az akkumulátor bekapcsolt állapotban tartása károsítja a BMS-t és potenciálisan az inverter áramvédő áramkörét.

5: Inverter huzalozás

Ezen lépések végrehajtása után lehetőség van a GRID és a PV kábelek beépítésére az inverterbe, és a védőburkolat visszahelyezésére.

Ezután nyomja meg az akkumulátor BE/KI gombját, és kapcsolja be a PV kapcsolót a PV engedélyezéséhez.

Most az inverter elindítja az indítási folyamatot, és az akkumulátor bekapcsolható

6: Inverter beállítása

Az első indításkor a "CAN FAIL" hibaüzenet jelenhet meg. Ez normális, mivel a kommunikáció megkezdéséhez be kell állítani az akkumulátort. Lépjen be a menübe az ENTER gomb megnyomásával.

Használja a nyilakat Billentyűk a navigáláshoz, az ENTER billentyűt a megerősítéshez.

Lépjen a Speciális beállítások menüpontra (a jelszó 0010).

Lépjen a Storage Energy Set oldalra.

Lépjen az Akkumulátor kiválasztása elemre.

Ezen az oldalon válassza ki a WECO-t akkumulátormodellként, és indítsa el a kommunikációt.

Az inverter felismeri az akkumulátort, és a paraméterek láthatók.

FIGYELEM, FONTOS

Annak érdekében, hogy az inverter minden információt megfelelően jelenítsen meg és fogadjon, kettős vezérlést kell végezni az Információ beírásával.

A képernyőn megtekintheti az inverter által az akkumulátor BMS-től kapott helyes információkat, például:

SOC %

SOH %

Feszültség

Aktuális

Állapot

Most az egész rendszer készen áll a munkára.

CAN COM kapcsolat

FIGYELEM A SOLIS BMS KÁBEL HELYILEG MÓDOSÍTHATÓ

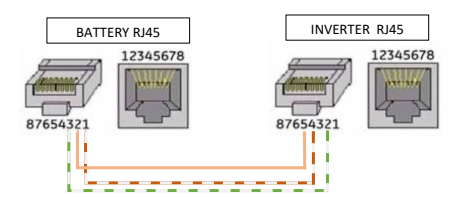

A BMS CAN PIN OUT az akkumulátor oldalán megegyezik minden WeCo akkumulátorral.

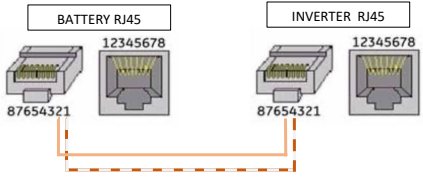

Az inverter oldalán lévő RJ45 terminált krimpelni kell, hogy megfeleljen az inverter PIN OUT

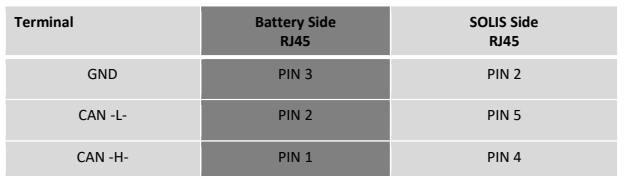

Solis S6 hibrid sorozathoz és RHI hibrid sorozathoz

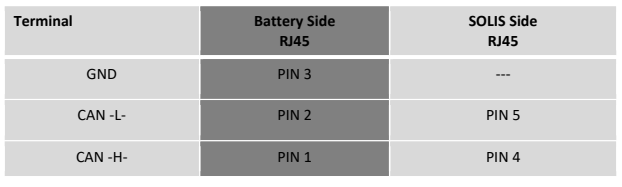

Solis egyfázisú hibridhez

AZ AKKUMULÁTOR OLDALÁN TARTSA AZ INVERTER OLDALÁT

EREDETI RJ45 TERMINÁL ÚJ TERMINÁL TŰKIMENET

WeCo alkalmazás

Töltse le a WeCo Bluetooth APP-ot a Google Playről vagy az APP Store-ból.

• A Bluetooth APP lehetővé teszi az akkumulátor ellenőrzését, az akkumulátor beállítását és a BMS funkcióinak figyelését az üzembe helyezési szakaszban.
• Jó gyakorlatként mindig meg kell keresni az akkumulátor legújabb FW-jét.

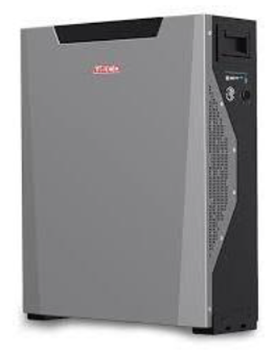

• Az 5K3 XP modell (mint a HV BOX) beépített WiFi/BT eszközzel rendelkezik, és az akkumulátor Bluetooth-jelét (az akkumulátor sorozatszáma formájában) közvetlenül az APP-on belüli listából lehet megtalálni.

Kérjük, kövesse a WeCo utasításait az alkalmazás beállításával, a firmware frissítésével stb. kapcsolatos további részletekért – a részletekért lásd a WeCo-t Webwebhely – https://wecobatteries.com

Megjegyzés: Ugyanez az eljárás vonatkozik a 4k4 LT modellre is, azzal a kivétellel, hogy külső WiFi/BT hardverkulcsra van szükség. Ebben az esetben a 04-es képernyő lépésében ki kell választania a hardverkulcs MAC-címét.

Támogatási kérdések

Bízunk benne, hogy ez a cikk értékes forrás volt a Solis inverterek Weco akkumulátorokkal való csatlakoztatásának egyszerűsítésében.

Tisztában vagyunk azzal, hogy minden telepítés egyedi kihívásokat jelenthet, és itt vagyunk, hogy támogassuk Önt az út minden lépésében. Ha bármilyen problémába ütközik, vagy további kérdései vannak, kérjük, ne habozzon kapcsolatba lépni a helyi Solis ügyfélszolgálati csapattal. Elkötelezett szakértőink elkötelezettek amellett, hogy segítsenek Önnek a fenntartható energiamegoldásokra való zökkenőmentes és hatékony átállásban.

Köszönjük, hogy a Solist és a Weco-t választotta megújuló energiaigényéhez, és bízunk benne, hogy segíthetünk Önnek egy szebb, zöldebb jövő megvalósításában.
