Konfigurace baterie WeCo

Obsah:

1. Úvod
2. Obecná bezpečnostní příprava
3. Weco v kombinaci s hybridními třífázovými měniči Solis S6
4. Weco v kombinaci s třífázovým měničem Solis Hybrid RHI
5. Weco v kombinaci s hybridními jednofázovými měniči Solis
6. Může com připojení
7. Instalace aplikace WeCo
8. Dotazy k podpoře

Úvod

V tomto článku se ponoříme do vzrušující spolupráce mezi střídači Solis a bateriemi Weco a prozkoumáme bezproblémovou integraci těchto dvou špičkových technologií.

Poskytneme komplexního průvodce, jak připojit baterie Weco k různým modelům střídačů Solis, a nabídneme krok za krokem přístup k využití energie obnovitelné energie a zajištění nepřerušovaného napájení.

Ať už jste ostřílený solární nadšenec nebo nováček ve světě udržitelných energetických řešení, tento článek bude vaším základním zdrojem pro úspěšné spojení střídačů Solis a baterií Weco.

Obecná bezpečnostní příprava

Z bezpečnostních důvodů je zakázáno instalovat jakékoli napájecí vstupy, jako je FV, GRID nebo BATTERY, dokud nedokončíte připojení všech datových kabelů, jak je vysvětleno níže.

• FV kabely nelze v této fázi připojit.
• Vodiče sítě a generátoru nelze v této fázi připojit.
• Během provádění operací připojení musí být baterie vypnutá, konečně musí být připojeny napájecí kabely.
• Uzemněte střídač ihned po jeho připevnění na zeď.

Weco v kombinaci s hybridními třífázovými měniči Solis S6

1: Příprava baterie

• Udržujte jistič HV BOX a spínač BMS zapnutý "0" VYPNUTÝ.
• Sestavte věž a DIP přepínač HV Boxu a baterie v souladu s příslušným návodem.

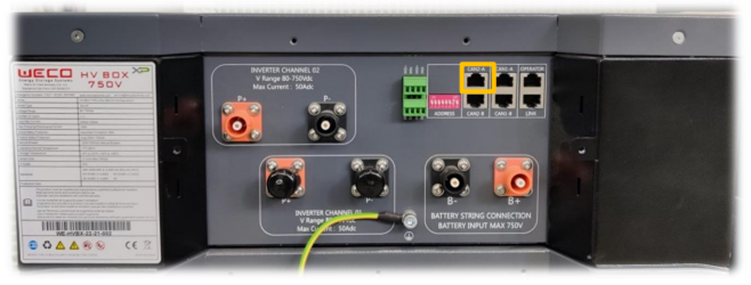

• Připojte CAN kabel RJ45 do CAN 2A portu HV BOXu.
• Svorka RJ45 na druhé straně musí být zalisována, aby odpovídala PIN OUT měniče.
• V této fázi nepřipojujte napájecí kabely.

PŘÍKLAD XP HV BOXU

HV BOX XP DIP přepínače jsou nastaveny jako 00000010 (pouze DIP 7 ON)

PŘÍKLAD 5K3 XP

DIP přepínače jsou nastaveny na 11111000. Pouze DIP posledního slave musí být nastaven odlišně 01111010 (Pouze dip 1, 6, 8 OFF).

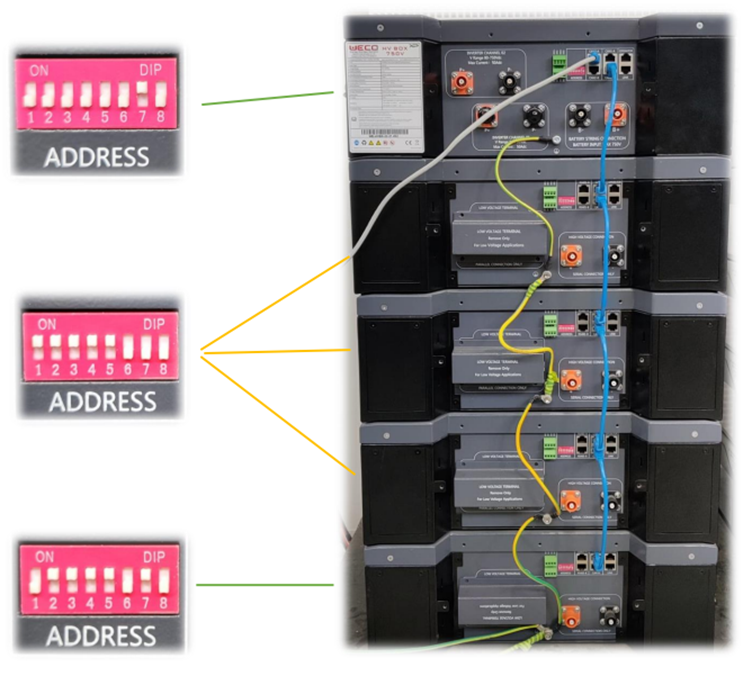

PŘÍKLAD VĚŽE

2: Připojení střídače Com

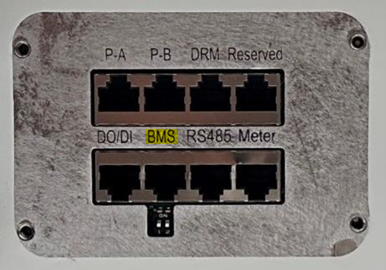

Pro připojení komunikačního kabelu CAN použijte port BMS. (Viz Další  podrobnosti naleznete v části "Může připojení".)

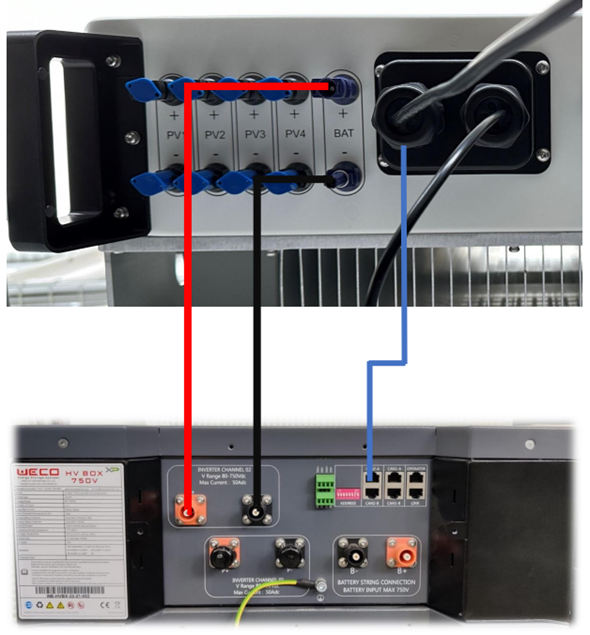

3: Připojení napájení z baterie

Udržujte střídač a baterii vypnuté.

Otevřete víko a připojte napájecí kabely z baterie ke střídači.

K zajištění šroubu kabelů použijte momentový klíč.

(Model: HV BOX XP)

4: Aplikace Weco - upgrade a sada protokolů

 Další podrobnosti  naleznete v  části "Weco App".

POZOR: Vypněte baterii, abyste mohli pokračovat ve zbývajících operacích.

Ponechání baterie zapnuté poškodí BMS a potenciálně obvod ochrany napájení střídače.

5: Zapojení měniče

Po provedení všech těchto kroků je možné zapojit GRID a FV kabely do střídače. Poté stiskněte baterie BMS Zapněte 1 a jistič HV Box zapněte a počkejte na postup spuštění.

Na konci procedury lze FV jistič zapnout

6: Nastavení měniče

1. Stáhněte si a spusťte aplikaci Solis Cloud. Zaregistrujte si účet nebo se přihlaste do již existujícího. Získejte přístup ke svému zařízení nebo přidejte nové, poté přejděte do Nastavení a vyberte Místní provoz.
2. Nyní si vyberte preferovaný způsob připojení, vyberte střídač a přístup pomocí hesla.
3. Při prvním spuštění nemusí být baterie rozpoznána a může se zobrazit "chyba komunikace". To je normální, protože pro zahájení komunikace je nutné nastavit správnou baterii.

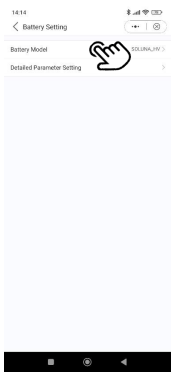

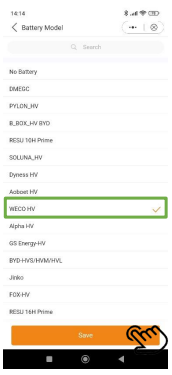

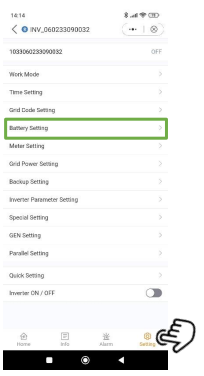

4. Stisknutím ikony Nastavení v pravém dolním rohu stránky získáte přístup na stránku nastavení. Zde stiskněte Nastavení baterie, poté Model baterie a vyberte WECO HV jako model baterie.

Nyní střídač rozpozná baterii a parametry jsou viditelné.

POZOR, DŮLEŽITÉ

Aby bylo zajištěno, že všechny informace budou střídačem správně zobrazeny a přijaty, je nutné provést dvojitou kontrolu zadáním do Informace a následně do Baterie.

Na obrazovce je možné vidět správné informace přijaté střídačem z Battery BMS, jako jsou:

SOC %

% SOH

Napětí

Současný

Stav

Nyní je celý systém připraven k práci.

Weco v kombinaci s třífázovým měničem Solis Hybrid RHI

1: Příprava baterie

• Udržujte jistič HV BOX a spínač BMS zapnutý "0" VYPNUTÝ.
• Sestavte věž a DIP přepínač HV Boxu a baterie v souladu s příslušným návodem.
• Připojte CAN kabel RJ45 do CAN 2A portu HV BOXu. (podrobnosti viz Připojení plechovky)
• Svorka RJ45 na druhé straně musí být zalisována, aby odpovídala PIN OUT měniče. (podrobnosti viz Připojení plechovky)
• V této fázi nepřipojujte napájecí kabely.

PŘÍKLAD XP HV BOXU

HV BOX XP DIP přepínače jsou nastaveny jako 00000010 (pouze DIP 7 ON)

PŘÍKLAD 5K3 XP

DIP přepínače jsou nastaveny na 11111000. Pouze DIP posledního slave musí být nastaven odlišně 01111010 (Pouze dip 1, 6, 8 OFF).

PŘÍKLAD VĚŽE

2: Střídač CAN Com připojení

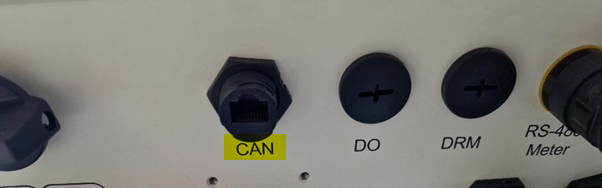

Pro připojení komunikačního kabelu CAN použijte port CAN. (Viz Další podrobnosti naleznete v části "Může připojení".)

3: Připojení napájení z baterie:

Udržujte střídač a baterii vypnuté.

Otevřete víko a připojte napájecí kabely z baterie ke střídači.

K zajištění šroubu kabelů použijte momentový klíč.

(Model: HV BOX XP)

4: Aplikace Weco - upgrade a sada protokolů

 Další podrobnosti  naleznete v  části "Weco App".

POZOR: Vypněte baterii, abyste mohli pokračovat ve zbývajících operacích.

Ponechání baterie zapnuté poškodí BMS a potenciálně obvod ochrany napájení střídače.

5: Zapojení měniče:

Po provedení všech těchto kroků je možné zapojit GRID a FV kabely do střídače. Poté stiskněte baterie BMS Zapněte 1 a jistič HV Box zapněte a počkejte na postup spuštění.

Na konci procedury lze FV jistič zapnout.

6: Nastavení měniče

Při prvním spuštění může být zobrazen komunikační alarm. To je normální, protože pro zahájení komunikace je nutné nastavit správnou baterii.

Pro výběr baterie stiskněte "ENTER" pro vstup do menu. Pomocí kláves "NAHORU" a "DOLŮ" přejděte k navigaci a potvrďte pomocí kláves "ENTER".

Stiskněte "DOLŮ", dokud se nedostanete na Advanced Settings, poté stiskněte "ENTER" a zadejte heslo. (Heslo: 0010)

Nyní jděte "DOLŮ", dokud nedosáhnete Battery Select.

Jako baterii vyberte WECO.

Nyní můžete nastavit hodnotu pro Overdischarge a Forced Charge SOC; pomocí kláves "NAHORU" a "DOLŮ" zadejte preferované hodnoty a poté stiskněte "ENTER" pro potvrzení.

Nyní střídač rozpozná baterii a parametry jsou viditelné.

POZOR, DŮLEŽITÉ

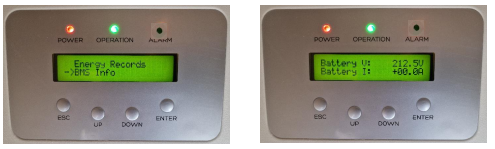

Aby byly všechny informace správně zobrazeny a přijaty střídačem, je nutné provést dvojitou kontrolu zadáním do Information a následně do BMS info.

Na obrazovce je možné vidět správné informace přijaté střídačem z Battery BMS, jako jsou:

SOC %

% SOH

Napětí

Současný

Stav

Nyní je celý systém připraven k práci.

Weco v kombinaci s hybridními jednofázovými měniči Solis

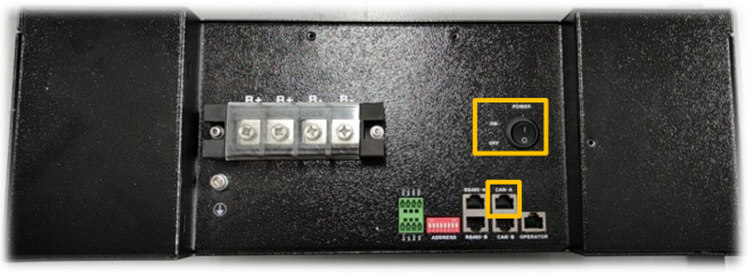

1: Příprava baterie

• Udržujte spínač BMS v poloze "0" OFF.
• Nastavte DIP přepínač baterie v souladu s příslušným návodem
• Připojte CAN kabel RJ45 k portu CAN A
• Svorka RJ45 na druhé straně musí být zalisována, aby odpovídala PIN OUT měniče.
• V této fázi nepřipojujte napájecí kabely.

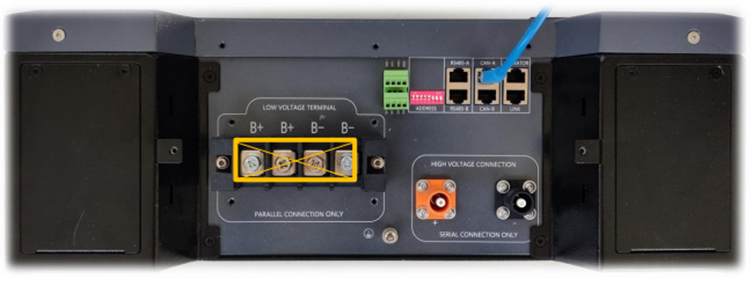

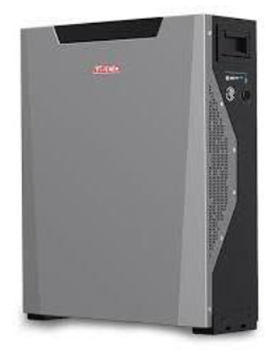

PŘÍKLAD 5K3 XP

DIP přepínače jsou všechny nastaveny na OFF (00000000). Pouze DIP posledního slave musí být nastaven odlišně (00000100).

PŘÍKLAD 4K4 LT

DIP přepínače jsou všechny nastaveny na OFF (00000000). Pouze DIP posledního slave musí být nastaven odlišně (00000100).

2: Připojení střídače Com

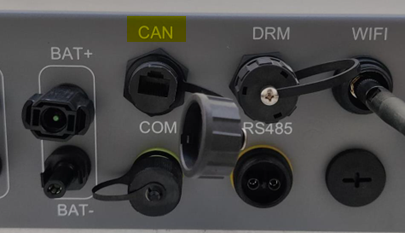

Pro připojení komunikačního kabelu CAN použijte port CAN. (Viz Další  podrobnosti naleznete v části "Může připojení".)

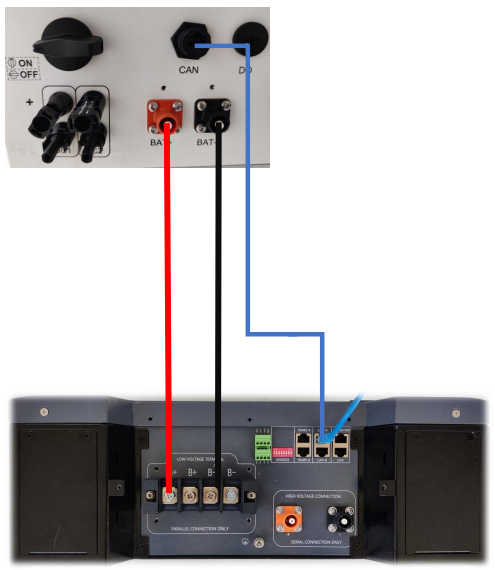

3: Připojení napájení z baterie

Udržujte střídač a baterii vypnuté.

Otevřete víko a připojte napájecí kabely z baterie ke střídači.

K zajištění šroubu kabelů použijte momentový klíč.

(Model: 5K3 XP)

POZNÁMKA: Stejná konfigurace platí pro model 4k4 LT.

4: Aplikace Weco - upgrade a sada protokolů

 Další podrobnosti  naleznete v  části "Weco App".

POZOR: Vypněte baterii, abyste mohli pokračovat ve zbývajících operacích.

Ponechání baterie zapnuté poškodí BMS a potenciálně obvod ochrany napájení střídače.

5: Zapojení měniče

Po provedení všech těchto kroků je možné zapojit GRID a FV kabely do střídače a znovu nainstalovat ochranný kryt.

Poté stiskněte tlačítko ON/OFF baterie a zapněte FV spínač, abyste FV aktivovali.

Nyní střídač zahájí proces spuštění a baterii lze zapnout

6: Nastavení měniče

Při prvním spuštění se může zobrazit chyba "CAN FAIL". To je normální, protože pro zahájení komunikace je nutné nastavit baterii. Vstupte do nabídky stisknutím klávesy ENTER.

Pomocí kláves se šipkami se pohybujte a potvrďte pomocí klávesy ENTER.

Přejděte do Rozšířených nastavení (heslo je 0010).

Přejděte na sadu energie pro úložiště.

Přejděte na Výběr baterie.

Na této stránce vyberte WECO jako model baterie a spusťte komunikaci.

Měnič nyní rozpozná baterii a parametry jsou viditelné.

POZOR, DŮLEŽITÉ

Aby byly všechny informace správně zobrazeny a přijaty střídačem, je nutné provést dvojitou kontrolu zadáním Informací.

Na obrazovce je možné vidět správné informace přijaté střídačem z Battery BMS, jako jsou:

SOC %

% SOH

Napětí

Současný

Stav

Nyní je celý systém připraven k práci.

CAN COM připojení

POZOR SOLIS MŮŽE BÝT KABEL BMS LOKÁLNĚ UPRAVEN

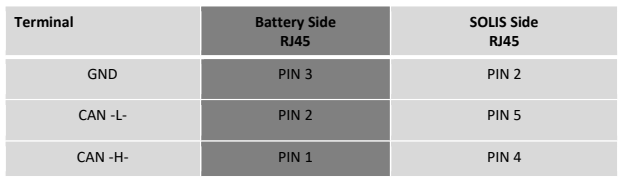

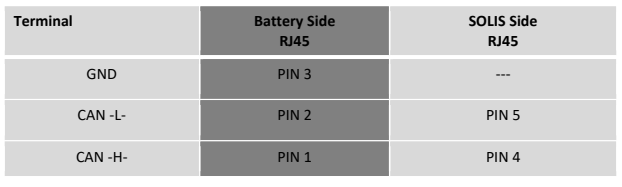

BMS CAN PIN OUT na straně baterie je stejný pro jakoukoli baterii WeCo.

Svorku RJ45 na straně měniče je třeba zalisovat tak, aby odpovídala PIN výstupu měniče

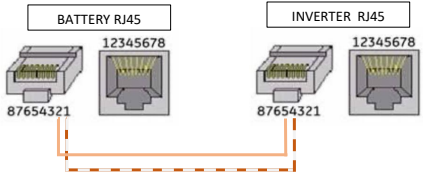

Pro řadu Solis S6 Hybrid a RHI Hybrid

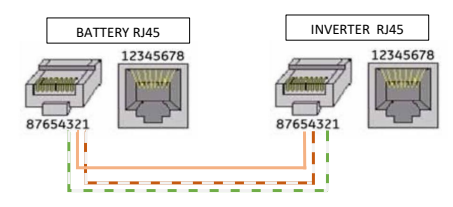

Pro jednofázový hybridní systém Solis

NA STRANĚ BATERIE UDRŽUJTE STRANU MĚNIČE A

ORIGINÁLNÍ SVORKA RJ45 NOVÝ VÝSUVNÝ VÝVOD SVORKY

Aplikace WeCo

Stáhněte si WeCo Bluetooth APP z Google Play nebo z APP Store.

• Bluetooth APP vám umožní zkontrolovat baterii, nastavit baterii a sledovat funkce BMS během fáze uvádění do provozu.
• Osvědčeným zvykem je, že je vždy nutné vyhledat nejnovější FW pro baterii.
• Model 5K3 XP (stejně jako HV BOX) má vestavěné WiFi/BT zařízení a je možné najít Bluetooth signál baterie (ve formě sériového čísla baterie) přímo ze seznamu v aplikaci.

Postupujte podle pokynů WeCo pro další podrobnosti o tom, jak nastavit aplikaci, aktualizovat firmware atd. - podrobnosti naleznete na webových stránkách WeCo - https://wecobatteries.com

Poznámka: Stejný postup platí pro model 4k4 LT s tím rozdílem, že je potřeba externí WiFi/BT dongle. V tomto případě v kroku obrazovky 04 budete muset vybrat MAC adresu hardwarového klíče.

Dotazy k podpoře

Věříme, že tento článek byl cenným zdrojem pro zjednodušení procesu připojení střídačů Solis k bateriím Weco.

Chápeme, že každá instalace může představovat jedinečné výzvy, a jsme tu, abychom vás podpořili na každém kroku. Pokud narazíte na nějaké problémy nebo máte další dotazy, neváhejte se obrátit na místní tým podpory Solis. Naši specializovaní odborníci jsou odhodláni pomoci vám dosáhnout hladkého a efektivního přechodu na udržitelná energetická řešení.

Děkujeme, že jste si vybrali společnosti Solis a Weco pro své potřeby obnovitelné energie, a těšíme se, že vám pomůžeme zajistit jasnější a ekologičtější budoucnost.
