Pylon US2000C/US3000C/US5000 Baterie - "Batt_Comm_FAIL" - Alarmy "Bez baterie"

Problém: Hybridní střídače Solis zobrazují alarm "Batt_Comm_FAIL", dříve "CAN_Comm_FAIL" nebo "bez baterie", když jsou připojeny k bateriím pylonů US2000C nebo US3000C/US5000.

Chyba Can comm Fail znamená: Tato chyba indikuje selhání komunikace na sběrnici CAN (Controller Area Network), což znamená, že střídač není schopen navázat správné spojení se systémem správy baterie (BMS) baterie.

Žádná chyba baterie znamená: Tato chyba znamená, že střídač nedetekuje žádnou připojenou baterii. Může to být způsobeno odpojenými nebo vadnými kabely, vypnutou baterií nebo nesprávným nastavením konfigurace měniče.

Může to být také "follow-up" alarm po "Can Communication Failure".

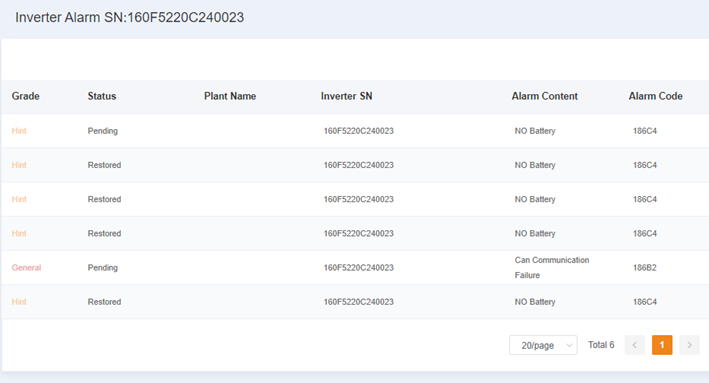

SolisCloud Alarm

Grafické uživatelské rozhraní, tabulka

Obsah generovaný umělou inteligencí může být nesprávný.

Batt_Comm_FAIL řešení alarmu:

Řešení 1: Vyměňte kabel za aktualizovanou verzi poskytnutou vaším distributorem.

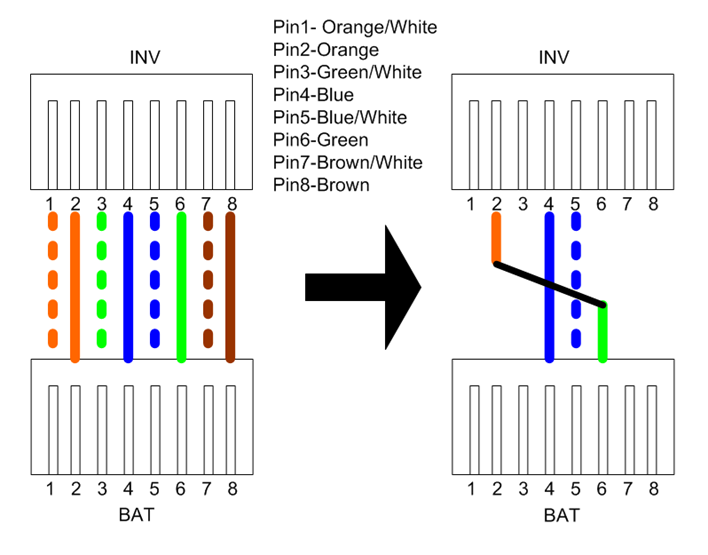

Řešení 2: Změňte aktuální kabel na níže uvedený kolík

Diagram

Obsah generovaný umělou inteligencí může být nesprávný.

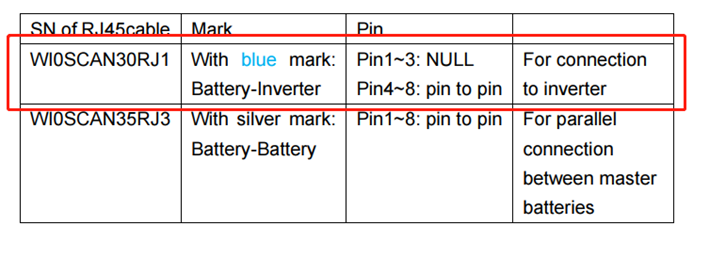

SN kabelu RJ 45 -

WIOSCAN30RJ1 (nová verze)

WIOSCAN35RJ3 (stará verze)

Prkno

Obsah generovaný umělou inteligencí může být nesprávný.

Obecná kontrola problémů s baterií:

Kontrola komunikace mezi střídačem a baterií

Abyste se ujistili, že střídač správně komunikuje s baterií a že baterie vydává napětí, postupujte takto:

Zkontrolujte baterii, zda ČERVENÁ LED - na baterii - nesvítí nebo nebliká!
- Pokud svítí nebo bliká, baterie je příliš vybitá na to, aby fungovala. Nabíjejte baterii externí nabíječkou, dokud se LED diody nerozsvítí znovu zeleně.
Zkontrolujte BMS a napětí baterie na SolisCloud
- Otevřete SolisCloud a přejděte do sekce monitorování baterie.
- Vyberte BMS Voltage a Battery Voltage pro ověření, zda systém detekuje baterii správně.
Změřte výstupní napětí baterie fyzicky
- Odpojte baterii od střídače.
- Pomocí multimetru změřte napětí na svorkách baterie.
- Porovnejte tuto hodnotu s objemem baterie zobrazeným v SolisCloud.

Pokud je napětí baterie výrazně nižší, než se očekávalo nebo nebylo v SolisCloud detekováno, může se jednat o problém s komunikací nebo problém se samotnou baterií.
