Kontrolní seznam pro odstraňování problémů s měniči s nízkou spotřebou

1. Zkontrolujte připojení AC: Pokud je instalace nová, ujistěte se, že jsou AC kabely správně připojeny ke svorkám AC propojovací krabice. Polarita je jasně vyznačena na AC průchodce.

2. Zkontrolujte konektory MC4: Ověřte, zda jsou všechny konektory MC4 bezpečně na svém místě a zda nejsou žádné uvolněné spoje.

3. Správně krimpujte konektory MC4: Ujistěte se, že jsou všechny konektory MC4 správně zalisovány, aby bylo zajištěno bezpečné připojení.

4. Měření napětí naprázdno (VOC) FV stringů: Změřte napětí naprázdno FV stringů na konci konektoru po odpojení stringů od střídače.

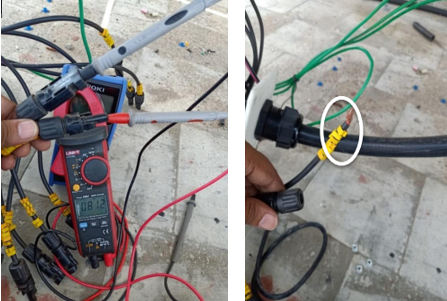

5. Zkontrolujte napětí mezi PV+ a zemí / FV a zemí: Pomocí multimetru změřte napětí mezi PV+ a zemí, stejně jako FV a zemí, pro všechny FV řetězce. Hodnoty by se měly snížit v rozmezí 5 % až 95 % VOC jednoho FV modulu. Pokud napětí zůstává nad VOC jednoho modulu nebo se zvyšuje místo snižování, může dojít k chybě v postiženém řetězci.

6. Třífázové systémy: Zkontrolujte napětí na straně střídavého proudu mezi fázemi, fází-nulovým vodičem a nulovým vodičem vůči zemi. Měření by mělo být prováděno z konektoru nebo zástrčky, které přímo připojují AC síť ke střídači nebo AC svorkám střídače. Všimněte si, že někteří zákazníci mohou mylně převést dvoufázový systém na třífázový systém zkratováním fází.

7. Jednofázové systémy: Zkontrolujte napětí na straně střídavého proudu mezi fází a nulovým vodičem, fází a zemí a nulovým vodičem a zemí. Měření by mělo být provedeno na AC rozvodné skříni střídače.

8. Zakázat DRM: Ujistěte se, že je DRM nastaveno na "VYPNUTO". Toto nastavení naleznete v části "Pokročilá nastavení" > "Nastavení STD. režimu" > "Počáteční nastavení".

9. Zakázat režim CV: Nastavte režim CV na "STOP". Toto nastavení se nachází v části "Pokročilá nastavení" > "Speciální nastavení" > "Režim konstantního napětí".

10. Zakázat zařízení EPM: Pokud se nepoužívá žádné zařízení EPM, deaktivujte bezpečnostní režim v interním nastavení EPM. Také se ujistěte, že je výběr modelu nastaven na "OFF".

11. Nastavte provozní režim na "Null": Toto nastavení naleznete v části "Pokročilá nastavení" > "Nastavení režimu STD".

12. Povolit mřížku: Aktivujte mřížku v pokročilých nastaveních. U některých nově upgradovaných střídačů HMI mohla být omylem vybrána možnost "GRID-STOP" místo "GRID-ON". Nepoužívejte možnost "GRID-STOP".

13. Zkontrolujte stíny panelu: Ujistěte se, že na solární panely nejsou vrhány žádné stíny, protože to může výrazně snížit výkon.

14. Zaznamenejte kompletní systémová data: Poznamenejte si všechny relevantní informace z nabídky, včetně:

• DC hodnoty (DC1, DC2, DC3, DC4)
• Napětí sítě (VA, VB, VC nebo VGrid)
• Stavové zprávy (chybové kódy)
• Celková vyrobená energie

15. Načíst pokročilé diagnostické informace: Zaznamenávejte výstražné zprávy, verze softwaru, aktuální provozní zprávy a varovné zprávy z nabídky pokročilých informací.

16. Fotodokumentace: Pořizujte jasné a kompletní fotografie:

• ACDB a DCDB v uzavřeném stavu
• Sériové číslo střídače (umístěné na těle střídače)
• Celá instalace střídače

Následující kroky vám pomohou provést důkladnou analýzu chyb a umožní efektivní řešení problémů.
