Mažos galios keitiklių trikčių šalinimo kontrolinis sąrašas

1. Patikrinkite kintamosios srovės jungtį: Jei įrenginys yra naujas, įsitikinkite, kad kintamosios srovės kabeliai yra tinkamai prijungti prie kintamosios srovės jungiamosios dėžutės gnybtų. Poliškumas yra aiškiai pažymėtas kintamosios srovės liaukoje.

2. Patikrinkite MC4 jungtis: patikrinkite, ar visos MC4 jungtys yra tvirtai savo vietose ir ar nėra laisvų jungčių.

3. Tinkamai užspauskite MC4 jungtis: Įsitikinkite, kad visos MC4 jungtys yra tinkamai užspaustos, kad būtų užtikrintas saugus ryšys.

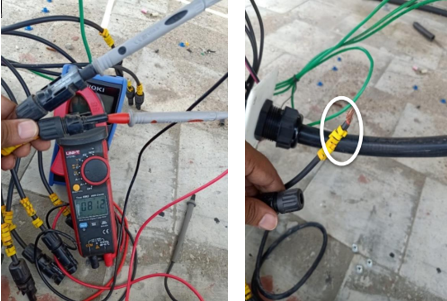

4. Išmatuokite PV stygų atviros grandinės įtampą (LOJ): Atjungę stygas nuo keitiklio, išmatuokite PV stygų atviros grandinės įtampą jungties gale.

5. Patikrinkite įtampą tarp PV + ir žemės / PV ir įžeminimo: naudokite multimetrą, kad išmatuotumėte įtampą tarp PV + ir žemės, taip pat PV ir įžeminimo visoms PV stygoms. Vertės turėtų sumažėti 5–95 % vieno fotovoltinio modulio LOJ intervale. Jei įtampa išlieka didesnė už vieno modulio LOJ arba didėja, o ne mažėja, gali būti, kad paveikta eilutė yra gedimas.

6. Trifazės sistemos: Patikrinkite kintamosios srovės įtampą tarp fazių, fazę į neutralią ir neutralią į žemę. Matavimas turėtų būti atliekamas iš jungties arba kištuko, kurie tiesiogiai jungia kintamosios srovės tinklelį su keitiklio keitikliu arba kintamosios srovės gnybtais. Atkreipkite dėmesį, kad kai kurie klientai gali klaidingai konvertuoti dviejų fazių sistemą į trifazę sistemą, trumpindami fazes.

7. Vienfazės sistemos: Patikrinkite kintamosios srovės įtampą tarp fazės ir neutralios, fazės ir žemės, neutralios ir įžemintos. Matavimas turėtų būti atliekamas keitiklio kintamosios srovės jungiamojoje dėžutėje.

8. Išjungti DRM: įsitikinkite, kad DRM nustatyta kaip "IŠJUNGTA". Šį nustatymą galite rasti skiltyje "Išplėstiniai nustatymai" > "STD. Režimo nustatymai" > "Pradiniai nustatymai".

9. Išjungti CV režimą: nustatykite CV režimą į "STOP". Šis nustatymas pateikiamas skiltyje "Išplėstiniai nustatymai" > "Specialieji nustatymai" > "Pastovios įtampos režimas".

10. Išjungti EPM įrenginį: jei nenaudojamas joks EPM įrenginys, vidiniuose EPM nustatymuose išjunkite apsaugos nuo gedimų režimą. Be to, įsitikinkite, kad modelio pasirinkimas nustatytas į "IŠJUNGTA".

11. Nustatykite darbo režimą į "Null": Šį nustatymą galite rasti skiltyje "Išplėstiniai nustatymai" > "STD. Režimo nustatymai".

12. Įgalinti tinklelį: suaktyvinkite tinklelį išplėstiniuose nustatymuose. Kai kuriuose naujai atnaujintuose HMI keitikliuose parinktis "GRID-STOP" galėjo būti klaidingai pasirinkta vietoj "GRID-ON". Nenaudokite parinkties "GRID-STOP".

13. Patikrinkite, ar nėra skydelio šešėlių: Įsitikinkite, kad ant saulės baterijų nėra šešėlių, nes tai gali žymiai sumažinti našumą.

14. Įrašykite visus sistemos duomenis: atkreipkite dėmesį į visą svarbią informaciją iš meniu, įskaitant:

• DC vertės (DC1, DC2, DC3, DC4)
• Tinklelio įtampa (VA, VB, VC arba VGrid)
• Būsenos pranešimai (klaidų kodai)
• Visa pagaminta energija

15. Gauti išplėstinę diagnostikos informaciją: įrašykite aliarmo pranešimus, programinės įrangos versijas, dabartinius veiklos pranešimus ir įspėjamuosius pranešimus iš išplėstinės informacijos meniu.

16. Nuotraukų dokumentacija: Padarykite aiškias ir išsamias nuotraukas:

• ACDB ir DCDB uždaroje būsenoje
• Keitiklio serijos numeris (esantis ant keitiklio korpuso)
• Visas keitiklio įrengimas

Atlikę šiuos veiksmus galėsite atlikti išsamią gedimų analizę ir efektyviai šalinti triktis.
