Düşük Güç İnvertörlerinde Sorun Giderme Kontrol Listesi

1. AC Bağlantısını Kontrol Edin: Kurulum yeniyse, AC kablolarının AC bağlantı kutusunun terminallerine düzgün şekilde bağlandığından emin olun. Polarite, AC bezi üzerinde açıkça işaretlenmiştir.

2. MC4 Konektörlerini İnceleyin: Tüm MC4 konektörlerinin güvenli bir şekilde yerine oturduğunu ve gevşek bağlantı olmadığını doğrulayın.

3. MC4 Konektörlerini Düzgün Kıvırın: Güvenli bir bağlantı sağlamak için tüm MC4 konektörlerinin doğru şekilde kıvrıldığından emin olun.

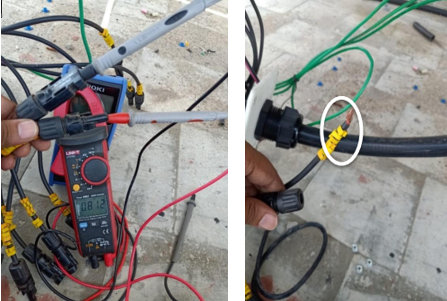

4. PV Dizilerinin Açık Devre Voltajını (VOC) Ölçün: Dizileri invertörden ayırdıktan sonra konektör ucundaki PV dizilerinin açık devre voltajını ölçün.

5. PV+ ile Toprak / PV- ve Toprak Arasındaki Voltajı Kontrol Edin: Tüm PV dizileri için PV+ ile toprak ve ayrıca PV- ile toprak arasındaki voltajları ölçmek için bir multimetre kullanın. Değerler, tek bir PV modülünün VOC'sinin %5 ila %95'i aralığında azalmalıdır. Voltaj, tek bir modülün VOC'sinin üzerinde kalırsa veya düşmek yerine artarsa, etkilenen dizide bir arıza olabilir.

6. Üç Fazlı Sistemler: Fazlar arasındaki, fazdan nötre ve nötrden toprağa AC tarafı voltajını kontrol edin. Ölçüm, AC şebekesini doğrudan invertere veya inverterin AC terminallerine bağlayan konektör veya fişten alınmalıdır. Bazı müşterilerin fazları kısa devre yaparak yanlışlıkla iki fazlı bir sistemi üç fazlı bir sisteme dönüştürebileceğini unutmayın.

7. Tek Fazlı Sistemler: Faz ve nötr, faz ve toprak ve nötr ve toprak arasındaki AC tarafı voltajını kontrol edin. Ölçüm, inverter AC bağlantı kutusunda yapılmalıdır.

8. DRM'yi devre dışı bırak: DRM'nin "KAPALI" olarak ayarlandığından emin olun. Bu ayar, "Gelişmiş Ayarlar" > "STD. Mod Ayarları" > "Başlangıç Ayarları" altında bulunabilir.

9. CV Modunu Devre Dışı Bırak: CV modunu "STOP" olarak ayarlayın. Bu ayar, "Gelişmiş Ayarlar" > "Özel Ayarlar" > "Sabit Voltaj Modu" altında bulunur.

10. EPM Aygıtını Devre Dışı Bırak: Herhangi bir EPM aygıtı kullanılmıyorsa, dahili EPM ayarlarında arıza güvenliği modunu devre dışı bırakın. Ayrıca, model seçiminin "KAPALI" olarak ayarlandığından emin olun.

11. İşletim Modunu "Boş" olarak ayarlayın: Bu ayar, "Gelişmiş Ayarlar" > "STD. Mod Ayarları" altında bulunabilir.

12. Izgarayı Etkinleştir: Gelişmiş ayarlarda ızgarayı etkinleştirin. Yeni yükseltilen bazı HMI invertörlerde, "GRID-ON" yerine yanlışlıkla "GRID-STOP" seçeneği seçilmiş olabilir. "GRID-STOP" seçeneğini kullanmayın.

13. Panel Gölgelerini Kontrol Edin: Performansı önemli ölçüde azaltabileceğinden, güneş panellerinin üzerine gölge düşmediğinden emin olun.

14. Eksiksiz Sistem Verilerini Kaydedin: Aşağıdakiler de dahil olmak üzere menüden ilgili tüm bilgileri not edin:

• DC değerleri (DC1, DC2, DC3, DC4)
• Şebeke gerilimleri (VA, VB, VC veya VGrid)
• Durum iletileri (hata kodları)
• Üretilen toplam enerji

15. Gelişmiş Tanılama Bilgilerini Alın: Gelişmiş bilgi menüsünden alarm mesajlarını, yazılım sürümlerini, mevcut çalışma mesajlarını ve uyarı mesajlarını kaydedin.

16. Fotoğraf Belgeleri: Aşağıdakilerin net ve eksiksiz fotoğraflarını çekin:

• ACDB ve DCDB kapalı durumda
• İnverterin seri numarası (inverter gövdesi üzerinde bulunur)
• Tüm inverter kurulumu

Bu adımların izlenmesi, kapsamlı bir arıza analizi yapılmasına yardımcı olacak ve verimli sorun gidermeyi mümkün kılacaktır.
