Liste de contrôle pour le dépannage des onduleurs de faible puissance

1. Vérifiez la connexion AC : Si l'installation est neuve, assurez-vous que les câbles AC sont correctement connectés aux bornes de la boîte de jonction AC. La polarité est clairement indiquée sur la glande AC.

2. Inspectez les connecteurs MC4 : vérifiez que tous les connecteurs MC4 sont bien en place et qu'il n'y a pas de connexions desserrées.

3. Sertir correctement les connecteurs MC4 : Assurez-vous que tous les connecteurs MC4 sont correctement sertis pour assurer une connexion sécurisée.

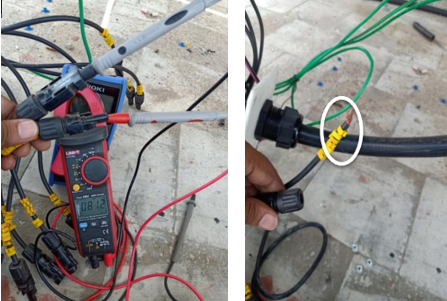

4. Mesurer la tension en circuit ouvert (COV) des chaînes PV : Mesurez la tension en circuit ouvert des chaînes PV à l'extrémité du connecteur après avoir déconnecté les chaînes de l'onduleur.

5. Vérifier la tension entre PV+ et la terre / PV et terre : Utilisez un multimètre pour mesurer les tensions entre PV+ et la terre, ainsi que PV et terre, pour toutes les chaînes PV. Les valeurs doivent diminuer dans une plage de 5 % à 95 % des COV d'un seul module PV. Si la tension reste supérieure aux COV d'un seul module ou augmente au lieu de diminuer, il peut y avoir un défaut dans la chaîne affectée.

6. Systèmes triphasés : Vérifiez la tension côté AC entre les phases, la phase au neutre et le neutre à la terre. La mesure doit être prise à partir du connecteur ou de la prise qui connectent directement le réseau AC à l'onduleur ou aux bornes AC de l'onduleur. Notez que certains clients peuvent convertir par erreur un système biphasé en un système triphasé en court-circuitant les phases.

7. Systèmes monophasés : Vérifiez la tension côté AC entre la phase et le neutre, la phase et la terre, et le neutre et la terre. La mesure doit être prise au niveau de la boîte de jonction AC de l'onduleur.

8. Désactiver les DRM : assurez-vous que les DRM sont définis sur « OFF ». Ce paramètre se trouve sous « Paramètres avancés » > « Paramètres du mode STD » > « Paramètres initiaux ».

9. Désactiver le mode CV : Réglez le mode CV sur « STOP ». Ce paramètre se trouve sous « Paramètres avancés » > « Paramètres spéciaux » > « Mode de tension constante ».

10. Désactiver le périphérique EPM : si aucun périphérique EPM n'est utilisé, désactivez le mode de sécurité intégrée dans les paramètres EPM internes. Assurez-vous également que la sélection du modèle est réglée sur « OFF ».

11. Réglez le mode de fonctionnement sur « Null » : Ce paramètre se trouve sous « Paramètres avancés » > « Paramètres du mode STD ».

12. Activer la grille : Activez la grille dans les paramètres avancés. Dans certains onduleurs IHM récemment mis à niveau, l'option « GRID-STOP » peut avoir été sélectionnée par erreur au lieu de « GRID-ON ». N'utilisez pas l'option « GRID-STOP ».

13. Vérifiez les ombres des panneaux : Assurez-vous qu'aucune ombre n'est projetée sur les panneaux solaires, car cela peut réduire considérablement les performances.

14. Enregistrer les données complètes du système : Notez toutes les informations pertinentes du menu, y compris :

• Valeurs DC (DC1, DC2, DC3, DC4)
• Tensions de réseau (VA, VB, VC ou VGrid)
• Messages d'état (codes d'erreur)
• Énergie totale produite

15. Récupérer les informations de diagnostic avancées : Enregistrez les messages d'alarme, les versions logicielles, les messages de fonctionnement actuel et les messages d'avertissement à partir du menu d'informations avancées.

16. Documentation photographique : Prenez des photos claires et complètes de :

• ACDB et DCDB en état fermé
• Le numéro de série de l'onduleur (situé sur le corps de l'onduleur)
• L'ensemble de l'installation de l'onduleur

En suivant ces étapes, vous pourrez effectuer une analyse approfondie des pannes et permettre un dépannage efficace.
