Ellenőrzőlista az alacsony fogyasztású inverterek hibaelhárításához

1. Ellenőrizze a váltakozó áramú csatlakozást: Ha a telepítés új, ellenőrizze, hogy a váltakozó áramú kábelek megfelelően vannak-e csatlakoztatva a váltakozó áramú csatlakozódoboz kapcsaihoz. A polaritás egyértelműen meg van jelölve az AC mirigyen.

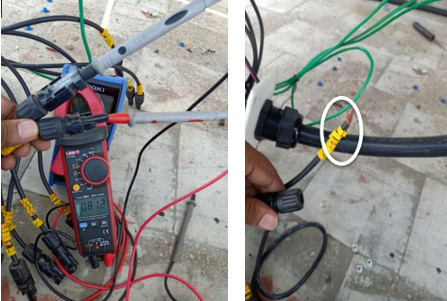

2. Vizsgálja meg az MC4 csatlakozókat: Ellenőrizze, hogy minden MC4 csatlakozó biztonságosan van-e a helyén, és nincsenek-e laza csatlakozások.

3. MC4 csatlakozók megfelelő krimpelése: A biztonságos kapcsolat érdekében győződjön meg arról, hogy az összes MC4 csatlakozó megfelelően van krimpelve.

4. Mérje meg a PV-húrok nyitott áramköri feszültségét (VOC): Mérje meg a PV-húrok nyitott áramköri feszültségét a csatlakozó végén, miután leválasztotta a húrokat az inverterről.

5. Ellenőrizze a feszültséget a PV + és a föld / PV- és föld között: Multiméterrel mérje meg a PV + és a föld, valamint a PV- és a föld közötti feszültséget az összes PV húrhoz. Az értékeknek egyetlen PV-modul VOC-értékének 5–95%-án belül kell csökkenniük. Ha a feszültség egyetlen modul VOC-ja felett marad, vagy csökkenés helyett növekszik, akkor lehet, hogy hiba van az érintett karakterláncban.

6. Háromfázisú rendszerek: Ellenőrizze a váltakozó áramú feszültséget a fázisok, a fázis és a semleges, valamint a föld között. A mérést arról a csatlakozóról vagy dugóról kell elvégezni, amely közvetlenül csatlakoztatja a váltakozó áramú hálózatot az inverterhez vagy az inverter váltakozó áramú kapcsaihoz. Ne feledje, hogy egyes ügyfelek tévesen átalakíthatnak egy kétfázisú rendszert háromfázisú rendszerré a fázisok rövidzárlatával.

7. Egyfázisú rendszerek: Ellenőrizze a váltakozó áramú feszültséget fázis és semleges, fázis és föld, valamint semleges és föld között. A mérést az inverter váltakozó áramú csatlakozódobozában kell elvégezni.

8. DRM letiltása: Győződjön meg arról, hogy a DRM "KI" értékre van állítva. Ez a beállítás a "Speciális beállítások" > az "STD. Mode Settings" > a "Initial Settings" alatt található.

9. CV mód letiltása: Állítsa az önéletrajz módot "STOP" értékre. Ez a beállítás a "Speciális beállítások" > a "Speciális beállítások" > az "Állandó feszültség mód" alatt található.

10. EPM-eszköz letiltása: Ha nem használ EPM-eszközt, tiltsa le a hibamentes módot a belső EPM-beállításokban. Győződjön meg arról is, hogy a modellválasztás "KI" értékre van állítva.

11. Állítsa az üzemmódot "Null" értékre: Ez a beállítás a "Speciális beállítások" > az "STD. Mód beállításai" alatt található.

12. Rács engedélyezése: Aktiválja a rácsot a speciális beállításokban. Néhány újonnan továbbfejlesztett HMI inverterben előfordulhat, hogy tévesen a "GRID-STOP" opciót választották a "GRID-ON" helyett. Ne használja a "GRID-STOP" opciót.

13. Ellenőrizze a panel árnyékát: Győződjön meg arról, hogy nem vet árnyékot a napelemekre, mivel ez jelentősen csökkentheti a teljesítményt.

14. Teljes rendszeradatok rögzítése: Jegyezzen fel minden releváns információt a menüből, beleértve a következőket:

• DC értékek (DC1, DC2, DC3, DC4)
• Hálózati feszültségek (VA, VB, VC vagy VGrid)
• Állapotüzenetek (hibakódok)
• Összes termelt energia

15. Speciális diagnosztikai információk lekérése: Riasztási üzenetek, szoftververziók, aktuális működési üzenetek és figyelmeztető üzenetek rögzítése a speciális információk menüből.

16. Fotódokumentáció: Készítsen tiszta és teljes fényképeket a következőkről:

• ACDB és DCDB zárt állapotban
• Az inverter sorozatszáma (az inverter testén található)
• A teljes inverter telepítése

Ezeknek a lépéseknek a követése segít az alapos hibaelemzés elvégzésében és a hatékony hibaelhárításban.
