Чек-лист для усунення несправностей інверторів малої потужності
- Перевірте підключення змінного струму: якщо установка нова, переконайтеся, що кабелі змінного струму правильно підключені до клем розподільної коробки змінного струму. Полярність чітко позначена на сальнику змінного струму.
- Огляньте роз'єми MC4: переконайтеся, що всі роз'єми MC4 надійно закріплені на місці та немає ослаблених з'єднань.
- Правильне обтискання з'єднувачів MC4: Переконайтеся, що всі роз'єми MC4 правильно обтиснуті, щоб забезпечити надійне з'єднання.
- Виміряйте напругу розімкнутого ланцюга (VOC) фотоелектричних ланцюжків: виміряйте напругу розімкнутого ланцюга фотоелектричних ланцюжків на кінці з'єднувача після від'єднання ланцюжків від інвертора.

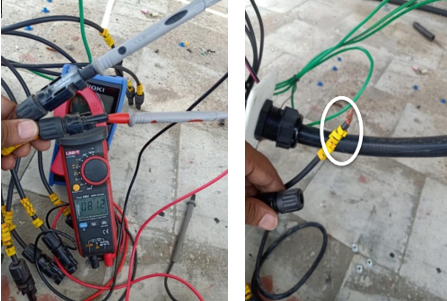

- Перевірте напругу між PV+ і землею / PV- і землею: За допомогою мультиметра виміряйте напругу між PV+ і землею, а також PV- і землею для всіх фотоелектричних ланцюжків. Значення повинні знижуватися в діапазоні від 5% до 95% від летких органічних сполук одного фотоелектричного модуля. Якщо напруга залишається вище VOC одного модуля або збільшується, а не зменшується, можливо, є несправність у пошкодженому ланцюжку.
- Трифазні системи: перевірте напругу на стороні змінного струму між фазами, фазу до нейтралі та нейтраль до землі. Вимірювання слід проводити з роз'єму або вилки, які безпосередньо підключають мережу змінного струму до інвертора або клем змінного струму інвертора. Зауважимо, що деякі клієнти можуть помилково перетворити двофазну систему в трифазну шляхом замикання фаз.
- Однофазні системи: перевірте напругу на стороні змінного струму між фазою та нейтраллю, фазою та землею, а також нейтраллю та землею. Вимірювання слід проводити в розподільній коробці змінного струму інвертора.
- Вимкнути DRM: переконайтеся, що для DRM встановлено значення «ВИМК.». Цей параметр можна знайти в розділі «Додаткові налаштування» > «Налаштування режиму STD» > «Початкові налаштування».
- Вимкнути режим CV: Встановіть режим CV на «СТОП». Цей параметр знаходиться в розділі «Додаткові налаштування» > «Спеціальні налаштування» > «Режим постійної напруги».
- Вимкнути пристрій EPM: якщо пристрій EPM не використовується, вимкніть відмовостійкий режим у внутрішніх налаштуваннях EPM. Крім того, переконайтеся, що для вибору моделі встановлено значення «ВИМК.».
- Встановіть режим роботи на «Null»: цей параметр можна знайти в розділі «Додаткові налаштування» > «Налаштування режиму STD».
- Увімкнути сітку: активуйте сітку в розширених налаштуваннях. У деяких нещодавно модернізованих інверторах людино-машинного інтерфейсу опція «GRID-STOP» могла бути помилково обрана замість «GRID-ON». Не використовуйте опцію «GRID-STOP».
- Перевірте наявність тіней на панелі: переконайтеся, що на сонячні панелі не відкидаються тіні, оскільки це може значно знизити продуктивність.
- Запис повних даних системи: Запишіть всю відповідну інформацію з меню, зокрема:
- Значення постійного струму (DC1, DC2, DC3, DC4)
- Напруга в мережі (VA, VB, VC або VGrid)
- Повідомлення про статус (коди помилок)
- Загальна кількість виробленої енергії
- Отримання розширеної діагностичної інформації: записуйте повідомлення про тривоги, версії програмного забезпечення, поточні експлуатаційні повідомлення та попереджувальні повідомлення з меню розширеної інформації.
- Фотодокументація: Робіть чіткі та повні фотографії:
- ACDB і DCDB в закритому стані
- Серійний номер інвертора (розташований на корпусі інвертора)
- Вся інверторна установка
Виконання цих кроків допоможе провести ретельний аналіз несправностей і забезпечити ефективне усунення несправностей.
