Λίστα ελέγχου για την αντιμετώπιση προβλημάτων μετατροπέων χαμηλής ισχύος

1. Ελέγξτε τη σύνδεση AC: Εάν η εγκατάσταση είναι νέα, βεβαιωθείτε ότι τα καλώδια AC είναι σωστά συνδεδεμένα στους ακροδέκτες του κουτιού διακλάδωσης AC. Η πολικότητα σημειώνεται σαφώς στον αδένα AC.

2. Επιθεωρήστε τις υποδοχές MC4: Βεβαιωθείτε ότι όλες οι υποδοχές MC4 είναι καλά τοποθετημένες και ότι δεν υπάρχουν χαλαρές συνδέσεις.

3. Σωστή πτύχωση υποδοχών MC4: Βεβαιωθείτε ότι όλες οι υποδοχές MC4 είναι σωστά πτυχωμένες για να εξασφαλίσετε ασφαλή σύνδεση.

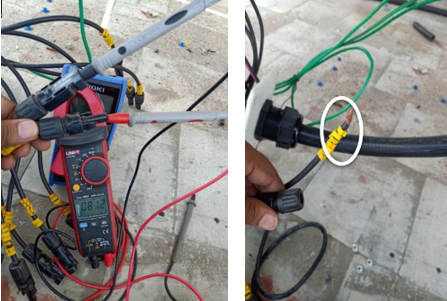

4. Μέτρηση τάσης ανοιχτού κυκλώματος (VOC) των φωτοβολταϊκών χορδών: Μετρήστε την τάση ανοιχτού κυκλώματος των φωτοβολταϊκών χορδών στο άκρο του συνδετήρα μετά την αποσύνδεση των χορδών από τον μετατροπέα.

5. Ελέγξτε την τάση μεταξύ PV+ και γείωσης / PV- και γείωσης: Χρησιμοποιήστε ένα πολύμετρο για να μετρήσετε τις τάσεις μεταξύ PV+ και γείωσης, καθώς και PV- και γείωσης, για όλες τις φωτοβολταϊκές χορδές. Οι τιμές θα πρέπει να μειωθούν εντός ενός εύρους από 5% έως 95% των πτητικών οργανικών ενώσεων μιας φωτοβολταϊκής μονάδας. Εάν η τάση παραμένει πάνω από το VOC μιας μεμονωμένης μονάδας ή αυξάνεται αντί να μειώνεται, ενδέχεται να υπάρχει σφάλμα στην επηρεαζόμενη συμβολοσειρά.

6. Τριφασικά συστήματα: Ελέγξτε την τάση AC-side μεταξύ φάσεων, φάση σε ουδέτερη και ουδέτερη στη γείωση. Η μέτρηση πρέπει να λαμβάνεται από το βύσμα ή το βύσμα που συνδέουν απευθείας το δίκτυο εναλλασσόμενου ρεύματος με τον μετατροπέα ή τους ακροδέκτες εναλλασσόμενου ρεύματος του μετατροπέα. Σημειώστε ότι ορισμένοι πελάτες ενδέχεται να μετατρέψουν κατά λάθος ένα διφασικό σύστημα σε τριφασικό σύστημα βραχυκυκλώνοντας φάσεις.

7. Μονοφασικά συστήματα: Ελέγξτε την τάση AC-side μεταξύ φάσης και ουδέτερης, φάσης και γείωσης και ουδέτερης και γείωσης. Η μέτρηση πρέπει να πραγματοποιείται στο κουτί διακλάδωσης AC του μετατροπέα.

8. Απενεργοποίηση DRM: Βεβαιωθείτε ότι το DRM έχει οριστεί σε "OFF". Μπορείτε να βρείτε αυτήν τη ρύθμιση στην ενότητα "Ρυθμίσεις για προχωρημένους" > "Ρυθμίσεις λειτουργίας STD" > "Αρχικές ρυθμίσεις".

9. Απενεργοποίηση λειτουργίας βιογραφικού σημειώματος: Ορίστε τη λειτουργία βιογραφικού σημειώματος σε "STOP". Αυτή η ρύθμιση βρίσκεται στην ενότητα "Σύνθετες ρυθμίσεις" > "Ειδικές ρυθμίσεις" > "Λειτουργία σταθερής τάσης".

10. Απενεργοποίηση συσκευής EPM: Εάν δεν χρησιμοποιείται συσκευή EPM, απενεργοποιήστε την ασφαλή λειτουργία έναντι βλάβης στις εσωτερικές ρυθμίσεις EPM. Επίσης, βεβαιωθείτε ότι η επιλογή μοντέλου έχει οριστεί σε "OFF".

11. Ορίστε τη λειτουργία λειτουργίας σε "Null": Μπορείτε να βρείτε αυτήν τη ρύθμιση στις "Ρυθμίσεις για προχωρημένους" > "STD. Ρυθμίσεις λειτουργίας".

12. Ενεργοποίηση πλέγματος: Ενεργοποιήστε το πλέγμα στις ρυθμίσεις για προχωρημένους. Σε ορισμένους πρόσφατα αναβαθμισμένους μετατροπείς HMI, η επιλογή "GRID-STOP" ενδέχεται να έχει επιλεγεί κατά λάθος αντί για "GRID-ON". Μην χρησιμοποιείτε την επιλογή "GRID-STOP".

13. Ελέγξτε για σκιές πάνελ: Βεβαιωθείτε ότι δεν υπάρχουν σκιές στους ηλιακούς συλλέκτες, καθώς αυτό μπορεί να μειώσει σημαντικά την απόδοση.

14. Εγγραφή πλήρων δεδομένων συστήματος: Σημειώστε όλες τις σχετικές πληροφορίες από το μενού, όπως:

• Τιμές DC (DC1, DC2, DC3, DC4)
• Τάσεις δικτύου (VA, VB, VC ή VGrid)
• Μηνύματα κατάστασης (κωδικοί σφάλματος)
• Συνολική παραγόμενη ενέργεια

15. Ανάκτηση διαγνωστικών πληροφοριών για προχωρημένους:  Καταγράψτε μηνύματα συναγερμού, εκδόσεις λογισμικού, τρέχοντα μηνύματα λειτουργίας και προειδοποιητικά μηνύματα από το μενού πληροφοριών για προχωρημένους.

16. Φωτογραφική τεκμηρίωση: Τραβήξτε σαφείς και πλήρεις φωτογραφίες:

• ACDB και DCDB σε κλειστή κατάσταση
• Ο σειριακός αριθμός του μετατροπέα (βρίσκεται στο σώμα του μετατροπέα)
• Ολόκληρη η εγκατάσταση του μετατροπέα

Ακολουθώντας αυτά τα βήματα θα σας βοηθήσει να πραγματοποιήσετε μια διεξοδική ανάλυση σφαλμάτων και να ενεργοποιήσετε την αποτελεσματική αντιμετώπιση προβλημάτων.
