Διαμόρφωση μπαταρίας WeCo

Πίνακας περιεχομένων:

1. Εισαγωγή
2. Προετοιμασία γενικής ασφάλειας
3. Weco σε συνδυασμό με υβριδικούς τριφασικούς μετατροπείς Solis S6
4. Weco σε συνδυασμό με Solis Hybrid RHI Τριφασικός μετατροπέας
5. Weco σε συνδυασμό με Solis Hybrid Μονοφασικοί μετατροπείς
6. Μπορεί να Com Σύνδεση
7. Εγκατάσταση εφαρμογής WeCo
8. Ερωτήσεις υποστήριξης

Εισαγωγή

Σε αυτό το άρθρο, εμβαθύνουμε στη συναρπαστική συνεργασία μεταξύ των μετατροπέων Solis και των μπαταριών Weco, εξερευνώντας την απρόσκοπτη ενσωμάτωση αυτών των δύο τεχνολογιών αιχμής.

Θα παρέχουμε έναν ολοκληρωμένο οδηγό για τον τρόπο σύνδεσης των μπαταριών Weco σε διάφορα μοντέλα μετατροπέων Solis, προσφέροντας μια βήμα προς βήμα προσέγγιση για την αξιοποίηση της ισχύος των ανανεώσιμων πηγών ενέργειας και την εξασφάλιση αδιάλειπτης τροφοδοσίας.

Είτε είστε έμπειρος λάτρης της ηλιακής ενέργειας είτε νεοφερμένος στον κόσμο των βιώσιμων ενεργειακών λύσεων, αυτό το άρθρο θα είναι ο βασικός πόρος σας για μια επιτυχημένη ένωση μετατροπέων Solis και μπαταριών Weco.

Προετοιμασία γενικής ασφάλειας

Για λόγους ασφαλείας απαγορεύεται η εγκατάσταση οποιωνδήποτε εισόδων ισχύος όπως PV, GRID ή BATTERY πριν ολοκληρωθεί όλη η σύνδεση καλωδίωσης δεδομένων όπως εξηγείται παρακάτω.

• Τα Φ/Β καλώδια δεν μπορούν να συνδεθούν σε αυτό το στάδιο.
• Τα καλώδια δικτύου και γεννήτριας δεν μπορούν να συνδεθούν σε αυτό το στάδιο.
• Η μπαταρία πρέπει να παραμείνει απενεργοποιημένη κατά την εκτέλεση των λειτουργιών σύνδεσης, τα καλώδια τροφοδοσίας πρέπει επιτέλους να συνδεθούν.
• Γειώστε τον μετατροπέα αμέσως μετά την τοποθέτησή του στον τοίχο.

Weco σε συνδυασμό με υβριδικούς τριφασικούς μετατροπείς Solis S6

1: Προετοιμασία μπαταρίας

• Κρατήστε τον διακόπτη HV BOX και τον διακόπτη BMS ενεργοποιημένο "0" OFF.
• Συναρμολογήστε τον πύργο και τον διακόπτη DIP του HV Box και τις μπαταρίες σύμφωνα με το σχετικό εγχειρίδιο.
• Συνδέστε το καλώδιο CAN RJ45 στη θύρα CAN 2A του HV BOX.
• Ο ακροδέκτης RJ45 στην άλλη πλευρά πρέπει να πτυχωθεί για να ταιριάζει με το PIN OUT του μετατροπέα.
• Μην συνδέετε τα καλώδια τροφοδοσίας σε αυτό το στάδιο.

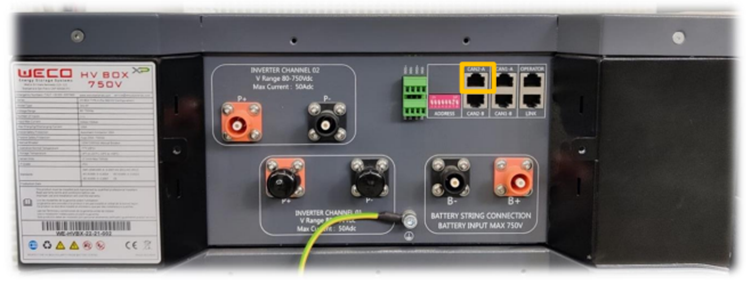

ΠΑΡΆΔΕΙΓΜΑ HV BOX XP

Οι διακόπτες HV BOX XP DIP ρυθμίζονται ως 00000010 (Μόνο DIP 7 ON)

ΠΑΡΆΔΕΙΓΜΑ 5K3 XP

Οι μεταγωγείς DIP ορίζονται ως 11111000. Μόνο η DIP του τελευταίου σκλάβου πρέπει να οριστεί διαφορετικά 01111010 (Μόνο dip 1, 6, 8 OFF).

ΠΑΡΆΔΕΙΓΜΑ ΠΎΡΓΟΥ

2: Σύνδεση Inverter Com

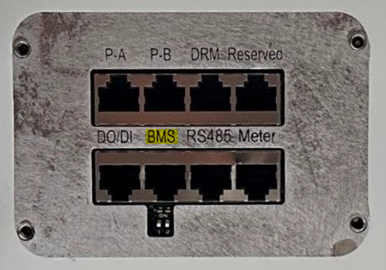

Χρησιμοποιήστε τη θύρα BMS για να συνδέσετε το καλώδιο επικοινωνίας CAN. (Βλ. Ενότητα "Δυνατότητα σύνδεσης" για περισσότερες λεπτομέρειες.)

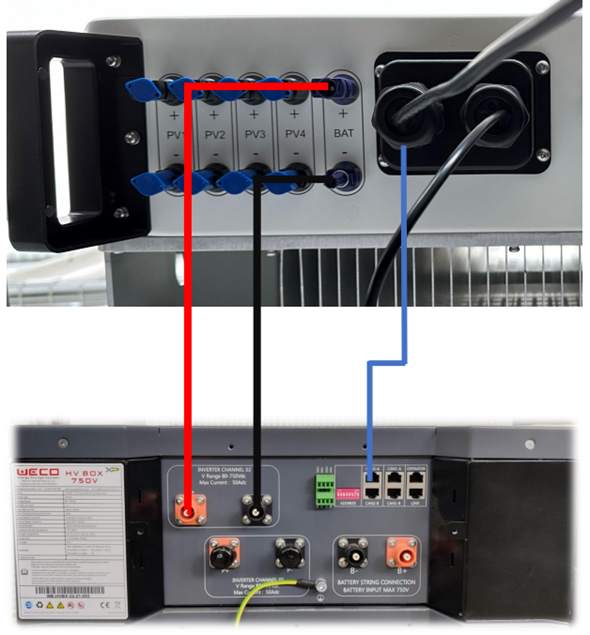

3: Σύνδεση τροφοδοσίας μπαταρίας

Κρατήστε τον μετατροπέα και την μπαταρία απενεργοποιημένα.

Ανοίξτε το καπάκι και συνδέστε τα καλώδια τροφοδοσίας από την μπαταρία στον μετατροπέα.

Χρησιμοποιήστε ένα δυναμόκλειδο για να ασφαλίσετε το μπουλόνι των καλωδίων.

(Μοντέλο: HV BOX XP)

4: Εφαρμογή Weco - Αναβάθμιση και σύνολο πρωτοκόλλων

Ανατρέξτε στην   ενότητα "Weco App" για περισσότερες λεπτομέρειες.

ΠΡΟΣΟΧΗ: Απενεργοποιήστε την μπαταρία για να προχωρήσετε στις υπόλοιπες λειτουργίες.

Η διατήρηση της μπαταρίας ενεργοποιημένης θα προκαλέσει ζημιά στο BMS και ενδεχομένως στο κύκλωμα προστασίας ισχύος του μετατροπέα.

5: Καλωδίωση μετατροπέα

Αφού ακολουθηθούν όλα αυτά τα βήματα, είναι δυνατή η σύνδεση των καλωδίων GRID και PV στον μετατροπέα. Στη συνέχεια, πατήστε το μπαταρίες BMS Switch on 1 και το HV Box breaker on ON και περιμένετε τη διαδικασία εκκίνησης.

Στο τέλος της διαδικασίας ο Φ/Β διακόπτης μπορεί να ενεργοποιηθεί

6: Ρύθμιση μετατροπέα

1. Κατεβάστε και ξεκινήστε την εφαρμογή Solis Cloud. Καταχωρήστε έναν λογαριασμό ή συνδεθείτε σε έναν υπάρχοντα. Αποκτήστε πρόσβαση στη μονάδα σας ή προσθέστε μια νέα και, στη συνέχεια, μεταβείτε στη Ρύθμιση και επιλέξτε Τοπική λειτουργία.
2. Τώρα επιλέξτε τη μέθοδο σύνδεσης που προτιμάτε, επιλέξτε τον μετατροπέα και αποκτήστε πρόσβαση μέσω κωδικού πρόσβασης.
3. Κατά την πρώτη εκκίνηση, η μπαταρία ενδέχεται να μην αναγνωρίζεται και ενδέχεται να εμφανιστεί ένα "σφάλμα επικοινωνίας". Αυτό είναι φυσιολογικό, καθώς είναι απαραίτητο να ορίσετε τις σωστές ρυθμίσεις μπαταρίας για να ξεκινήσετε την επικοινωνία.

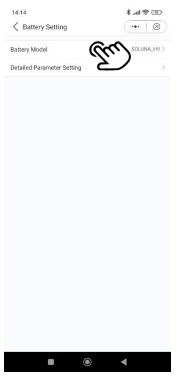

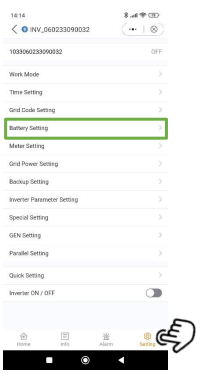

4. Πατήστε το εικονίδιο Ρύθμιση στην κάτω δεξιά γωνία της σελίδας για πρόσβαση στη σελίδα ρυθμίσεων. Εδώ πατήστε Ρύθμιση μπαταρίας, μετά Μοντέλο μπαταρίας και επιλέξτε WECO HV ως μοντέλο μπαταρίας.

Τώρα η μπαταρία αναγνωρίζεται από τον μετατροπέα και οι παράμετροι είναι ορατές.

ΠΡΟΣΟΧΗ, ΣΗΜΑΝΤΙΚΟ

Για να βεβαιωθείτε ότι όλες οι πληροφορίες εμφανίζονται σωστά και λαμβάνονται από τον μετατροπέα είναι απαραίτητο να κάνετε διπλό έλεγχο εισάγοντας Πληροφορίες και στη συνέχεια Μπαταρία.

Στην οθόνη μπορείτε να δείτε τις σωστές πληροφορίες που λαμβάνονται από τον μετατροπέα από το BMS της μπαταρίας, όπως:

SOC %

ΣΩΗ %

Τάση

Τρέχων

Κατάσταση

Τώρα ολόκληρο το σύστημα είναι έτοιμο να λειτουργήσει.

Weco σε συνδυασμό με Solis Hybrid RHI Τριφασικός μετατροπέας

1: Προετοιμασία μπαταρίας

• Κρατήστε τον διακόπτη HV BOX και τον διακόπτη BMS ενεργοποιημένο "0" OFF.
• Συναρμολογήστε τον πύργο και τον διακόπτη DIP του HV Box και τις μπαταρίες σύμφωνα με το σχετικό εγχειρίδιο.
• Συνδέστε το καλώδιο CAN RJ45 στη θύρα CAN 2A του HV BOX. (δείτε τη σύνδεση Can για λεπτομέρειες)
• Ο ακροδέκτης RJ45 στην άλλη πλευρά πρέπει να πτυχωθεί για να ταιριάζει με το PIN OUT του μετατροπέα. (δείτε τη σύνδεση Can για λεπτομέρειες)
• Μην συνδέετε τα καλώδια τροφοδοσίας σε αυτό το στάδιο.

ΠΑΡΆΔΕΙΓΜΑ HV BOX XP

Οι διακόπτες HV BOX XP DIP ρυθμίζονται ως 00000010 (Μόνο DIP 7 ON)

ΠΑΡΆΔΕΙΓΜΑ 5K3 XP

Οι μεταγωγείς DIP ορίζονται ως 11111000. Μόνο η DIP του τελευταίου σκλάβου πρέπει να οριστεί διαφορετικά 01111010 (Μόνο dip 1, 6, 8 OFF).

ΠΑΡΆΔΕΙΓΜΑ ΠΎΡΓΟΥ

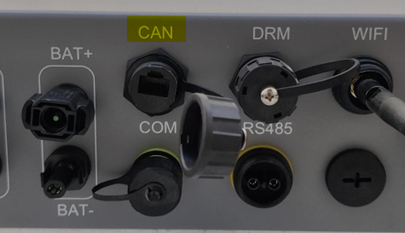

2: Σύνδεση Inverter CAN Com

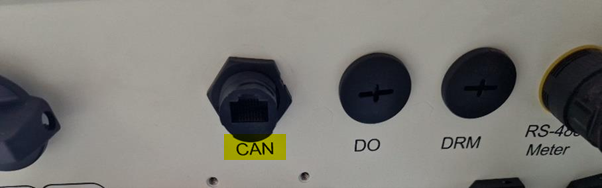

Χρησιμοποιήστε τη θύρα CAN για να συνδέσετε το καλώδιο επικοινωνίας CAN. (Βλ. Ενότητα "Δυνατότητα σύνδεσης" για περισσότερες λεπτομέρειες.)

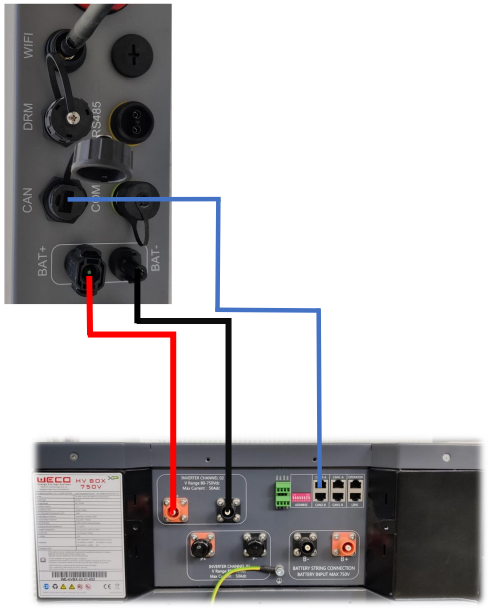

3: Σύνδεση ισχύος μπαταρίας:

Κρατήστε τον μετατροπέα και την μπαταρία απενεργοποιημένα.

Ανοίξτε το καπάκι και συνδέστε τα καλώδια τροφοδοσίας από την μπαταρία στον μετατροπέα.

Χρησιμοποιήστε ένα δυναμόκλειδο για να ασφαλίσετε το μπουλόνι των καλωδίων.

(Μοντέλο: HV BOX XP)

4: Εφαρμογή Weco - Αναβάθμιση και σύνολο πρωτοκόλλων

Ανατρέξτε στην   ενότητα "Weco App" για περισσότερες λεπτομέρειες.

ΠΡΟΣΟΧΗ: Απενεργοποιήστε την μπαταρία για να προχωρήσετε στις υπόλοιπες λειτουργίες.

Η διατήρηση της μπαταρίας ενεργοποιημένης θα προκαλέσει ζημιά στο BMS και ενδεχομένως στο κύκλωμα προστασίας ισχύος του μετατροπέα.

5: Καλωδίωση μετατροπέα:

Αφού ακολουθηθούν όλα αυτά τα βήματα, είναι δυνατή η σύνδεση των καλωδίων GRID και PV στον μετατροπέα. Στη συνέχεια, πατήστε το μπαταρίες BMS Switch on 1 και το HV Box breaker on ON και περιμένετε τη διαδικασία εκκίνησης.

Στο τέλος της διαδικασίας ο φωτοβολταϊκός διακόπτης μπορεί να ενεργοποιηθεί.

6: Ρύθμιση μετατροπέα

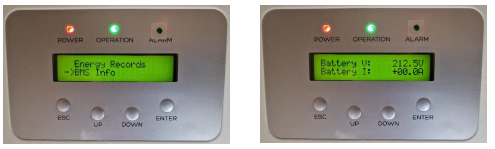

Κατά την πρώτη εκκίνηση, ενδέχεται να εμφανιστεί συναγερμός επικοινωνίας. Αυτό είναι φυσιολογικό, καθώς είναι απαραίτητο να ορίσετε τις σωστές ρυθμίσεις μπαταρίας για να ξεκινήσετε την επικοινωνία.

Για να επιλέξετε την μπαταρία πατήστε "ENTER" για να μπείτε στο μενού. Χρησιμοποιήστε τα πλήκτρα "UP" και "DOWN" για πλοήγηση και "ENTER" για επιβεβαίωση.

Πατήστε "DOWN" μέχρι να φτάσετε στις Ρυθμίσεις για προχωρημένους και, στη συνέχεια, πατήστε "ENTER" και εισαγάγετε τον κωδικό πρόσβασης. (Κωδικός πρόσβασης: 0010)

Τώρα πηγαίνετε "DOWN" μέχρι να φτάσετε στο Battery Select.

Επιλέξτε WECO ως μπαταρία.

Τώρα μπορείτε να ορίσετε την τιμή για Overdischarging και Forced Charge SOC. εισαγάγετε τις προτιμώμενες τιμές σας με τα πλήκτρα "UP" και "DOWN" και, στη συνέχεια, πατήστε "ENTER" για επιβεβαίωση.

Τώρα η μπαταρία αναγνωρίζεται από τον μετατροπέα και οι παράμετροι είναι ορατές.

ΠΡΟΣΟΧΗ, ΣΗΜΑΝΤΙΚΟ

Για να βεβαιωθείτε ότι όλες οι πληροφορίες εμφανίζονται και λαμβάνονται σωστά από τον μετατροπέα, είναι απαραίτητο να κάνετε διπλό έλεγχο εισάγοντας πληροφορίες και στη συνέχεια πληροφορίες BMS.

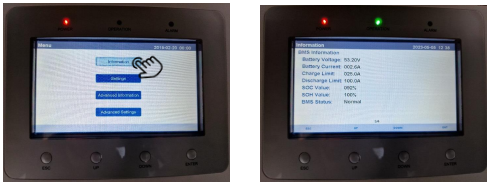

Στην οθόνη μπορείτε να δείτε τις σωστές πληροφορίες που λαμβάνονται από τον μετατροπέα από το BMS της μπαταρίας, όπως:

SOC %

ΣΩΗ %

Τάση

Τρέχων

Κατάσταση

Τώρα ολόκληρο το σύστημα είναι έτοιμο να λειτουργήσει.

Weco σε συνδυασμό με Solis Hybrid Μονοφασικοί μετατροπείς

1: Προετοιμασία μπαταρίας

• Κρατήστε το διακόπτη BMS ενεργοποιημένο "0".
• Ρυθμίστε το διακόπτη DIP της μπαταρίας σύμφωνα με το σχετικό εγχειρίδιο
• Συνδέστε το καλώδιο CAN RJ45 στη θύρα CAN A
• Ο ακροδέκτης RJ45 στην άλλη πλευρά πρέπει να πτυχωθεί για να ταιριάζει με το PIN OUT του μετατροπέα.
• Μην συνδέετε τα καλώδια τροφοδοσίας σε αυτό το στάδιο.

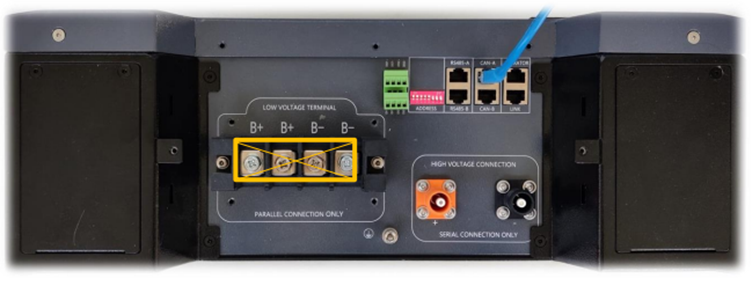

ΠΑΡΆΔΕΙΓΜΑ 5K3 XP

Οι διακόπτες DIP έχουν απενεργοποιηθεί (00000000). Μόνο το DIP του τελευταίου σκλάβου πρέπει να οριστεί διαφορετικά (00000100).

ΠΑΡΆΔΕΙΓΜΑ 4K4 LT

Οι διακόπτες DIP έχουν απενεργοποιηθεί (00000000). Μόνο το DIP του τελευταίου σκλάβου πρέπει να οριστεί διαφορετικά (00000100).

2: Σύνδεση Inverter Com

Χρησιμοποιήστε τη θύρα CAN για να συνδέσετε το καλώδιο επικοινωνίας CAN. (Βλ. Ενότητα "Δυνατότητα σύνδεσης" για περισσότερες λεπτομέρειες.)

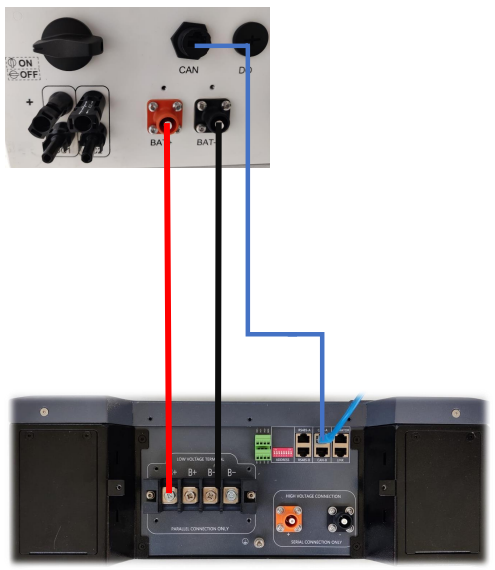

3: Σύνδεση τροφοδοσίας μπαταρίας

Κρατήστε τον μετατροπέα και την μπαταρία απενεργοποιημένα.

Ανοίξτε το καπάκι και συνδέστε τα καλώδια τροφοδοσίας από την μπαταρία στον μετατροπέα.

Χρησιμοποιήστε ένα δυναμόκλειδο για να ασφαλίσετε το μπουλόνι των καλωδίων.

(Μοντέλο: 5K3 XP)

ΣΗΜΕΙΩΣΗ: Η ίδια διαμόρφωση ισχύει για το μοντέλο 4k4 LT.

4: Εφαρμογή Weco - Αναβάθμιση και σύνολο πρωτοκόλλων

Ανατρέξτε στην   ενότητα "Weco App" για περισσότερες λεπτομέρειες.

ΠΡΟΣΟΧΗ: Απενεργοποιήστε την μπαταρία για να προχωρήσετε στις υπόλοιπες λειτουργίες.

Η διατήρηση της μπαταρίας ενεργοποιημένης θα προκαλέσει ζημιά στο BMS και ενδεχομένως στο κύκλωμα προστασίας ισχύος του μετατροπέα.

5: Καλωδίωση μετατροπέα

Αφού ακολουθηθούν όλα αυτά τα βήματα, είναι δυνατή η σύνδεση των καλωδίων GRID και PV στον μετατροπέα και η επανεγκατάσταση του καλύμματος προστασίας.

Στη συνέχεια, πατήστε το κουμπί ON / OFF της μπαταρίας και ενεργοποιήστε το PV Switch για να ενεργοποιήσετε το PV.

Τώρα ο μετατροπέας θα ξεκινήσει τη διαδικασία εκκίνησης και η μπαταρία μπορεί να ενεργοποιηθεί

6: Ρύθμιση μετατροπέα

Κατά την πρώτη εκκίνηση, ενδέχεται να εμφανιστεί το σφάλμα "CAN FAIL". Αυτό είναι φυσιολογικό καθώς είναι απαραίτητο να ρυθμίσετε την μπαταρία για να ξεκινήσει η επικοινωνία. Μπείτε στο μενού πατώντας το πλήκτρο ENTER.

Χρησιμοποιήστε τα βέλη Πλήκτρα για πλοήγηση και ENTER για επιβεβαίωση.

Μεταβείτε στις Ρυθμίσεις για προχωρημένους (ο κωδικός πρόσβασης είναι 0010).

Μεταβείτε στο Storage Energy Set.

Μεταβείτε στην επιλογή Επιλογή μπαταρίας.

Σε αυτή τη σελίδα, επιλέξτε WECO ως μοντέλο μπαταρίας και ξεκινήστε την επικοινωνία.

Η μπαταρία αναγνωρίζεται πλέον από τον μετατροπέα και οι παράμετροι είναι ορατές.

ΠΡΟΣΟΧΗ, ΣΗΜΑΝΤΙΚΟ

Για να διασφαλίσετε ότι όλες οι πληροφορίες εμφανίζονται και λαμβάνονται σωστά από τον μετατροπέα, είναι απαραίτητο να κάνετε διπλό έλεγχο εισάγοντας τις Πληροφορίες.

Στην οθόνη μπορείτε να δείτε τις σωστές πληροφορίες που λαμβάνονται από τον μετατροπέα από το BMS της μπαταρίας, όπως:

SOC %

ΣΩΗ %

Τάση

Τρέχων

Κατάσταση

Τώρα ολόκληρο το σύστημα είναι έτοιμο να λειτουργήσει.

Σύνδεση CAN COM

ΠΡΟΣΟΧΗ SOLIS ΜΠΟΡΕΙ ΚΑΛΩΔΙΟ BMS ΝΑ ΤΡΟΠΟΠΟΙΗΘΕΙ ΤΟΠΙΚΑ

Το BMS CAN PIN OUT στην πλευρά της μπαταρίας είναι το ίδιο για οποιαδήποτε μπαταρία WeCo.

Ο ακροδέκτης RJ45 στην πλευρά του μετατροπέα πρέπει να πτυχωθεί για να ταιριάζει με το PIN OUT του μετατροπέα

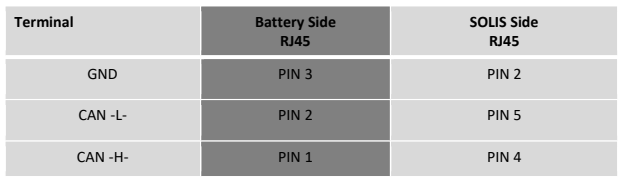

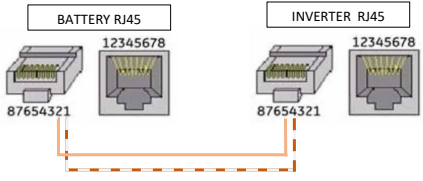

Για τις υβριδικές σειρές Solis S6 και RHI Hybrid

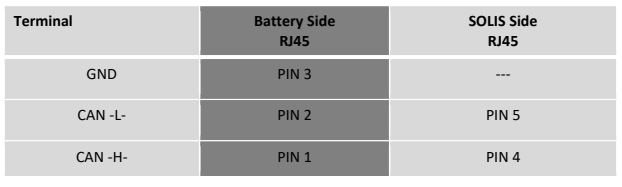

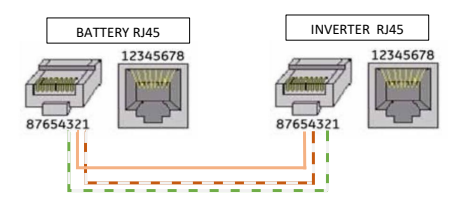

Για μονοφασικό υβριδικό Solis

ΑΠΌ ΤΗΝ ΠΛΕΥΡΆ ΤΗΣ ΜΠΑΤΑΡΊΑΣ, ΚΡΑΤΉΣΤΕ ΤΗΝ ΠΛΕΥΡΆ ΤΟΥ ΜΕΤΑΤΡΟΠΈΑ ΚΆΝΤΕ ΈΝΑ

ΑΡΧΙΚΌ ΤΕΡΜΑΤΙΚΌ RJ45 ΝΈΟ ΤΕΡΜΑΤΙΚΌ PIN OUT

Εφαρμογή WeCo

Κατεβάστε το WeCo Bluetooth APP από το Google Play ή από το APP Store.

• Η εφαρμογή Bluetooth θα σας επιτρέψει να επιθεωρήσετε την μπαταρία, να ρυθμίσετε την μπαταρία και να παρακολουθήσετε τις λειτουργίες BMS κατά τη φάση θέσης σε λειτουργία.
• Ως καλή πρακτική, απαιτείται πάντα η αναζήτηση του πιο πρόσφατου FW για την μπαταρία.
• Το μοντέλο 5K3 XP (έτσι όπως το HV BOX) διαθέτει ενσωματωμένη συσκευή WiFi / BT και είναι δυνατή η εύρεση του σήματος Bluetooth της μπαταρίας (με τη μορφή σειριακού αριθμού μπαταρίας) απευθείας από τη λίστα εντός εφαρμογής.

Ακολουθήστε τις οδηγίες WeCo για περισσότερες λεπτομέρειες σχετικά με τον τρόπο ρύθμισης της εφαρμογής, ενημέρωσης υλικολογισμικού κ.λπ. - ανατρέξτε στον ιστότοπο WeCo για λεπτομέρειες - https://wecobatteries.com

Σημείωση: Η ίδια διαδικασία ισχύει και για το μοντέλο 4k4 LT, με τη διαφορά ότι απαιτείται εξωτερικό dongle WiFi/BT. Σε αυτήν την περίπτωση, στο βήμα της οθόνης 04 θα πρέπει να επιλέξετε τη διεύθυνση MAC του dongle.
