WeCo-akun kokoonpano

Sisällysluettelo:

1. Johdanto
2. Yleinen turvallisuusvalmistelu
3. Weco yhdessä Solis S6 Hybrid -kolmivaiheinvertterien kanssa
4. Weco yhdessä Solis Hybrid RHI -kolmivaiheinvertterin kanssa
5. Weco yhdessä Solis Hybrid -yksivaiheisten invertterien kanssa
6. Can Com -yhteys
7. WeCo-sovelluksen asennus
8. Tukikysymykset

Johdanto

Tässä artikkelissa perehdymme Solis-invertterien ja Weco-akkujen jännittävään yhteistyöhön ja tutkimme näiden kahden huipputeknologian saumatonta integrointia.

Tarjoamme kattavan oppaan Weco-akkujen liittämisestä erilaisiin Solis-invertterimalleihin ja tarjoamme vaiheittaisen lähestymistavan uusiutuvan energian tehon hyödyntämiseen ja keskeytymättömän virransyötön varmistamiseen.

Olitpa kokenut aurinkoenergian harrastaja tai uusi tulokas kestävien energiaratkaisujen maailmassa, tämä artikkeli on olennainen resurssisi Solis-invertterien ja Weco-akkujen onnistuneelle liitolle.

Yleinen turvallisuusvalmistelu

Turvallisuussyistä on kiellettyä asentaa virtalähteitä, kuten PV, GRID tai BATTERY, ennen kuin kaikki datajohdotusliitännät on suoritettu alla kuvatulla tavalla.

• PV-kaapeleita ei voi kytkeä tässä vaiheessatage.
• Verkko- ja generaattorijohtoja ei voi kytkeä tässä vaiheessatage.
• Akku on pidettävä pois päältä kytkentätoimenpiteiden aikana, virtajohdot on kytkettävä vihdoin.
• Maadoita invertteri heti, kun olet kiinnittänyt sen seinälle.

Weco yhdessä Solis S6 Hybrid -kolmivaiheinvertterien kanssa

1: Akun valmistelu

• Pidä HV BOX -katkaisija ja BMS-kytkin päällä "0" POIS PÄÄLTÄ.
• Kokoa HV-laatikon torni ja DIP-kytkin sekä akut asiaankuuluvan ohjeen mukaisesti.

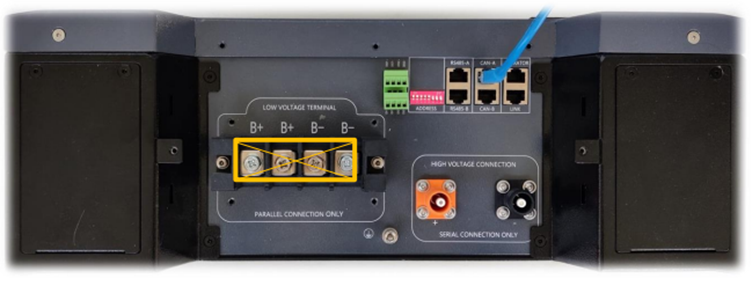

• Liitä CAN-kaapeli RJ45 HV BOXin CAN 2A -porttiin.
• Toisella puolella oleva RJ45-liitin on puristettava vastaamaan invertterin PIN OUT -liitäntää.
• Älä kytke virtakaapeleita tässä vaiheessatage.

ESIMERKKI HV BOX XP:STÄ

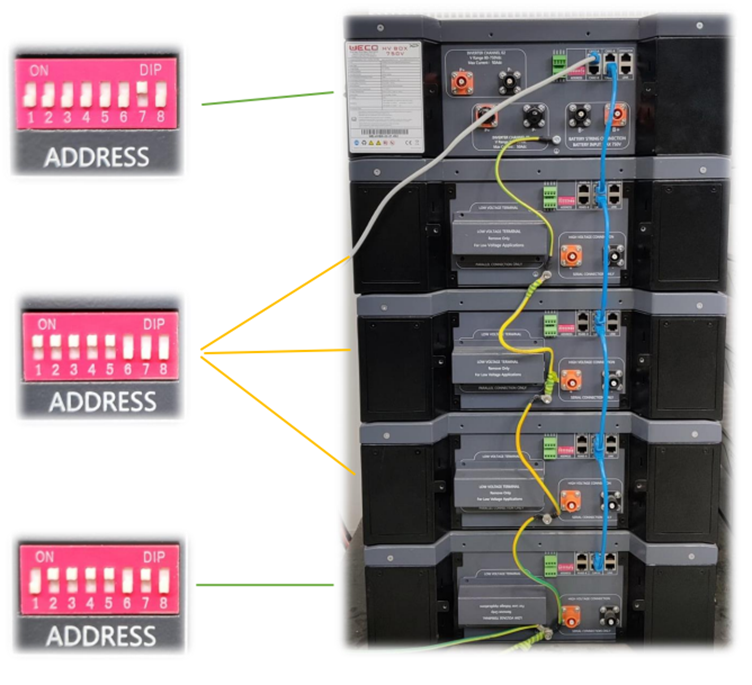

HV BOX XP DIP -kytkimet on asetettu asentoon 00000010 (vain DIP 7 PÄÄLLÄ)

5K3 XP ESIMERKKI

DIP-kytkimet on asetettu arvoon 11111000. Vain viimeisen orjan DIP on asetettava eri 01111010 (vain dip 1, 6, 8 OFF).

ESIMERKKI TORNISTA

2: Invertterin Com-liitäntä

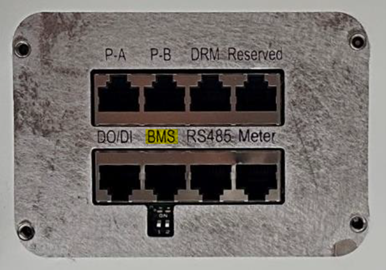

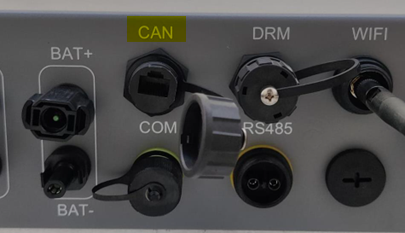

Käytä BMS-porttia CAN-tiedonsiirtokaapelin liittämiseen. (Ks. "Voiko yhteys" -osiossa on lisätietoja.)

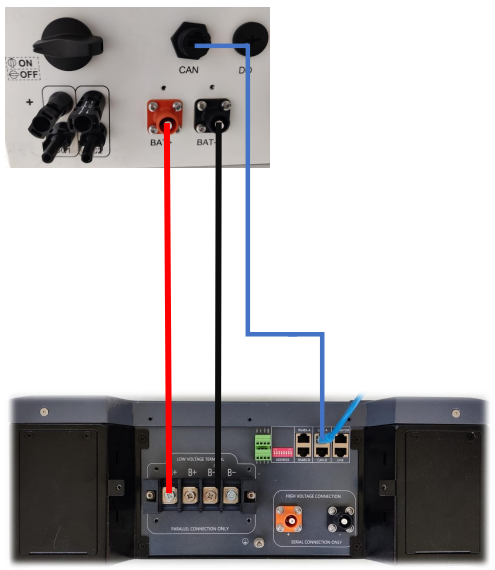

3: Akun virtaliitäntä

Pidä invertteri ja akku pois päältä.

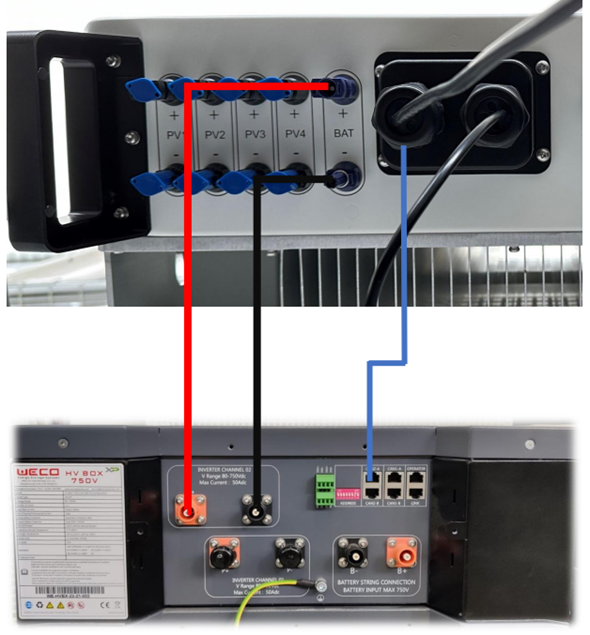

Avaa kansi ja liitä virtakaapelit akusta invertteriin.

Käytä momenttiavaimta kaapelien pultin kiinnittämiseen.

(Malli: HV BOX XP)

4: Weco-sovellus - päivitys ja protokollasarja

Katso lisätietoja "Weco-sovellus" -osiosta.

HUOMIO: Sammuta akku jatkaaksesi jäljellä olevia toimintoja.

Akun pitäminen päällä vahingoittaa BMS:ää ja mahdollisesti invertterin virransuojapiiriä.

5: Invertterin johdotus

Kun kaikki nämä vaiheet on suoritettu, on mahdollista kytkeä GRID- ja PV-kaapelit invertteriin. Paina sitten paristojen BMS-kytkin päälle 1 ja HV-kotelon katkaisija päälle ja odota käynnistystä.

Toimenpiteen lopussa PV-katkaisija voidaan kytkeä päälle

6: Invertterin asennus

1. Lataa ja käynnistä Solis Cloud -sovellus. Rekisteröi tili tai kirjaudu sisään olemassa olevalle. Pääsy laitokseesi tai lisää uusi, siirry sitten kohtaan Asetukset ja valitse Paikallinen toiminta.
2. Valitse nyt haluamasi liitäntätapa, valitse invertteri ja käytä salasanalla.
3. Ensimmäisellä käynnistyksellä akkua ei ehkä tunnisteta ja näyttöön saattaa tulla "tiedonsiirtovirhe". Tämä on normaalia, koska viestinnän aloittamiseksi on asetettava oikeat akkuasetukset.

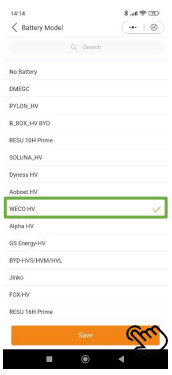

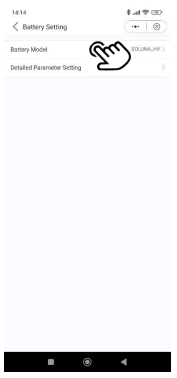

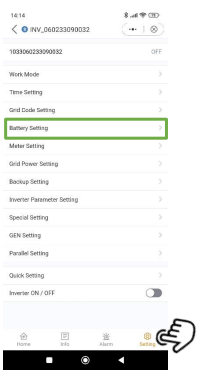

4. Paina sivun oikeassa alakulmassa olevaa asetuskuvaketta päästäksesi asetussivulle. Paina tässä Akun asetus, sitten Akkumalli ja valitse akkumalliksi WECO HV.

Nyt invertteri tunnistaa akun ja parametrit ovat näkyvissä.

HUOMIO, TÄRKEÄ

Varmistaaksesi, että invertteri näyttää ja vastaanottaa kaikki tiedot oikein, on tehtävä kaksinkertainen ohjaus syöttämällä Tiedot ja sitten Akku.

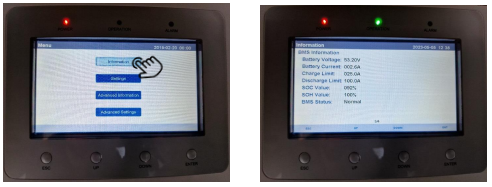

Näytössä on mahdollista nähdä oikeat tiedot, jotka invertteri on saanut akun BMS:stä, kuten:

SOC %

SOH %

Jännite

Nykyinen

Tila

Nyt koko järjestelmä on valmis toimimaan.

Weco yhdessä Solis Hybrid RHI -kolmivaiheinvertterin kanssa

1: Akun valmistelu

• Pidä HV BOX -katkaisija ja BMS-kytkin päällä "0" POIS PÄÄLTÄ.
• Kokoa HV-laatikon torni ja DIP-kytkin sekä akut asiaankuuluvan ohjeen mukaisesti.

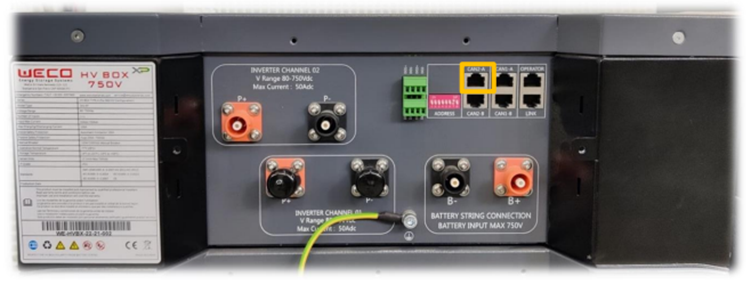

• Liitä CAN-kaapeli RJ45 HV BOXin CAN 2A -porttiin. (katso lisätietoja kohdasta Can-yhteys)
• Toisella puolella oleva RJ45-liitin on puristettava vastaamaan invertterin PIN OUT -liitäntää. (katso lisätietoja kohdasta Can-yhteys)
• Älä kytke virtakaapeleita tässä vaiheessatage.

ESIMERKKI HV BOX XP:STÄ

HV BOX XP DIP -kytkimet on asetettu asentoon 00000010 (vain DIP 7 PÄÄLLÄ)

5K3 XP ESIMERKKI

DIP-kytkimet on asetettu arvoon 11111000. Vain viimeisen orjan DIP on asetettava eri 01111010 (vain dip 1, 6, 8 OFF).

ESIMERKKI TORNISTA

2: Invertterin CAN Com -liitäntä

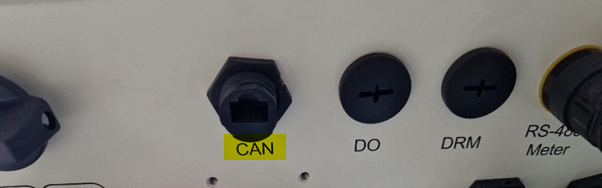

Käytä CAN-porttia CAN-tiedonsiirtokaapelin liittämiseen. (Ks. "Voiko yhteys" -osiossa on lisätietoja.)

3: Akun virtaliitäntä:

Pidä invertteri ja akku pois päältä.

Avaa kansi ja liitä virtakaapelit akusta invertteriin.

Käytä momenttiavaimta kaapelien pultin kiinnittämiseen.

(Malli: HV BOX XP)

4: Weco-sovellus - päivitys ja protokollasarja

Katso lisätietoja "Weco-sovellus" -osiosta.

HUOMIO: Sammuta akku jatkaaksesi jäljellä olevia toimintoja.

Akun pitäminen päällä vahingoittaa BMS:ää ja mahdollisesti invertterin virransuojapiiriä.

5: Invertterin johdotus:

Kun kaikki nämä vaiheet on suoritettu, on mahdollista kytkeä GRID- ja PV-kaapelit invertteriin. Paina sitten paristojen BMS-kytkin päälle 1 ja HV-kotelon katkaisija päälle ja odota käynnistystä.

Toimenpiteen lopussa PV-katkaisija voidaan kytkeä päälle.

6: Invertterin asennus

Ensimmäisellä käynnistyksellä viestintähälytys saattaa näkyä. Tämä on normaalia, koska viestinnän aloittamiseksi on asetettava oikeat akkuasetukset.

Valitse akku painamalla "ENTER" päästäksesi valikkoon. Käytä "YLÖS"- ja "ALAS"-näppäimiä navigoidaksesi ja "ENTER" vahvistaaksesi.

Paina "ALAS", kunnes pääset Lisäasetukset, paina sitten "ENTER" ja syötä salasana. (Salasana: 0010)

Siirry nyt "ALAS", kunnes saavutat Battery Select -kohdan.

Valitse akuksi WECO.

Nyt voit asettaa arvon ylipurkautumiselle ja pakotetulle lataukselle SOC; syötä haluamasi arvot "YLÖS"- ja "ALAS"-näppäimillä ja vahvista painamalla "ENTER".

Nyt invertteri tunnistaa akun ja parametrit ovat näkyvissä.

HUOMIO, TÄRKEÄ

Varmistaaksesi, että invertteri näyttää ja vastaanottaa kaikki tiedot oikein, on tehtävä kaksinkertainen ohjaus syöttämällä tiedot ja sitten BMS-tiedot.

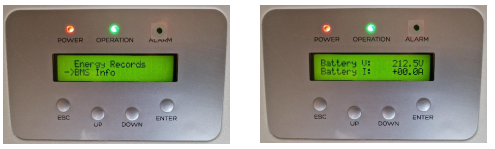

Näytössä on mahdollista nähdä oikeat tiedot, jotka invertteri on saanut akun BMS:stä, kuten:

SOC %

SOH %

Jännite

Nykyinen

Tila

Nyt koko järjestelmä on valmis toimimaan.

Weco yhdessä Solis Hybrid -yksivaiheisten invertterien kanssa

1: Akun valmistelu

• Pidä BMS-kytkin asennossa "0" POIS PÄÄLTÄ.
• Aseta akun DIP-kytkin asiaankuuluvan ohjeen mukaisesti

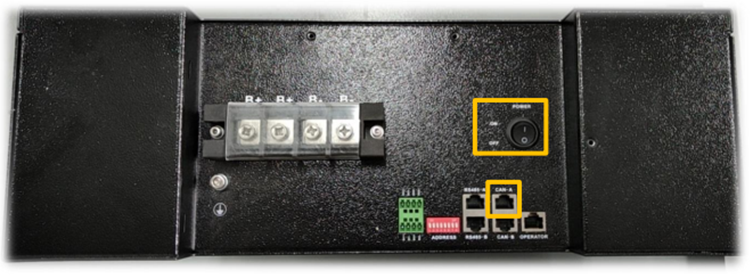

• Liitä CAN-kaapeli RJ45 CAN A -porttiin
• Toisella puolella oleva RJ45-liitin on puristettava vastaamaan invertterin PIN OUT -liitäntää.
• Älä kytke virtakaapeleita tässä vaiheessatage.

5K3 XP ESIMERKKI

DIP-kytketyt on asetettu kaikki pois päältä (00000000). Vain viimeisen orjan DIP on asetettava eri tavalla (00000100).

4K4 LT ESIMERKKI

DIP-kytketyt on asetettu kaikki pois päältä (00000000). Vain viimeisen orjan DIP on asetettava eri tavalla (00000100).

2: Invertterin Com-liitäntä

Käytä CAN-porttia CAN-tiedonsiirtokaapelin liittämiseen. (Ks. "Voiko yhteys" -osiossa on lisätietoja.)

3: Akun virtaliitäntä

Pidä invertteri ja akku pois päältä.

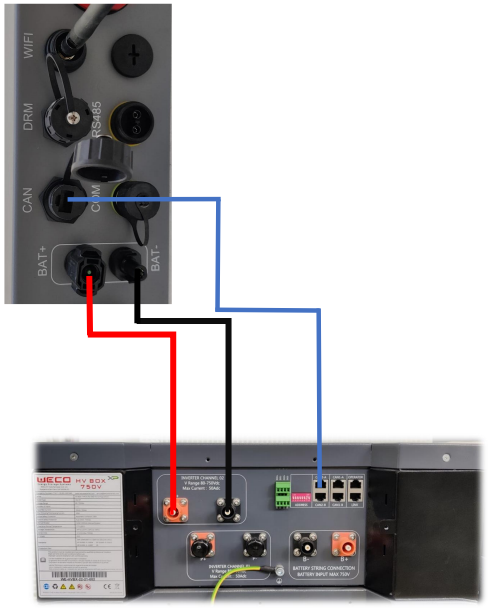

Avaa kansi ja liitä virtakaapelit akusta invertteriin.

Käytä momenttiavaimta kaapelien pultin kiinnittämiseen.

(Malli: 5K3 XP)

HUOMAUTUS: Sama kokoonpano koskee 4k4 LT -mallia.

4: Weco-sovellus - päivitys ja protokollasarja

Katso lisätietoja "Weco-sovellus" -osiosta.

HUOMIO: Sammuta akku jatkaaksesi jäljellä olevia toimintoja.

Akun pitäminen päällä vahingoittaa BMS:ää ja mahdollisesti invertterin virransuojapiiriä.

5: Invertterin johdotus

Kun kaikki nämä vaiheet on suoritettu, on mahdollista kytkeä GRID- ja PV-kaapelit invertteriin ja asentaa suojakansi takaisin.

Paina sitten akun ON/OFF-painiketta ja kytke PV-kytkin päälle ottaaksesi PV:n käyttöön.

Nyt invertteri käynnistää käynnistysprosessin ja akku voidaan kytkeä päälle

6: Invertterin asennus

Ensimmäisellä käynnistyksellä "CAN FAIL" -virhe saattaa tulla näkyviin. Tämä on normaalia, koska akku on asetettava viestinnän aloittamiseksi. Siirry valikkoon painamalla ENTER.

Käytä nuolinäppäimiä navigoidaksesi ja ENTER vahvistaaksesi.

Siirry kohtaan Lisäasetukset (salasana on 0010).

Siirry kohtaan Varastointienergiasarja.

Siirry kohtaan Akun valinta.

Valitse tällä sivulla akkumalliksi WECO ja aloita tiedonsiirto.

Invertteri tunnistaa nyt akun ja parametrit ovat näkyvissä.

HUOMIO, TÄRKEÄ

Jotta invertteri näkisi ja vastaanottaisi kaikki tiedot oikein, on tehtävä kaksinkertainen ohjaus syöttämällä Tiedot.

Näytössä on mahdollista nähdä oikeat tiedot, jotka invertteri on saanut akun BMS:stä, kuten:

SOC %

SOH %

Jännite

Nykyinen

Tila

Nyt koko järjestelmä on valmis toimimaan.

CAN COM -yhteys

HUOMIO SOLIS VOI BMS-KAAPELIA MUOKATA PAIKALLISESTI

BMS CAN PIN OUT akun puolella on sama kaikille WeCo-akuille.

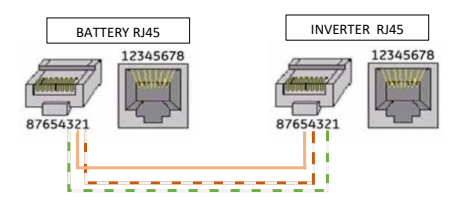

Invertterin puolella oleva RJ45-liitin on puristettava vastaamaan invertterin PIN OUT -liitäntää

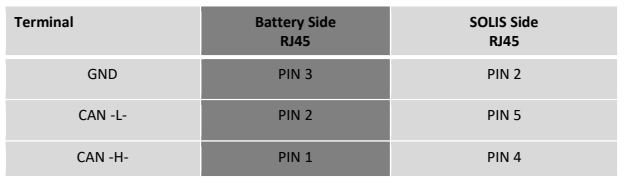

Solis S6 Hybrid -sarjalle ja RHI Hybrid -sarjalle

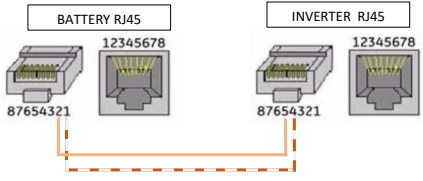

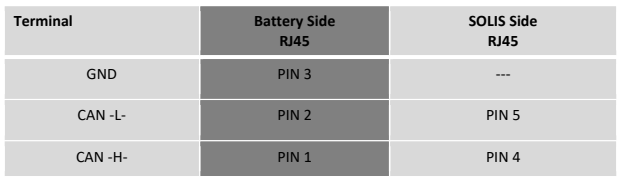

Solis yksivaiheiselle hybridille

AKUN PUOLI PIDÄ INVERTTERIPUOLI TEE A

ALKUPERÄINEN RJ45-LIITTIMEN UUSI LIITTIMEN NASTA ULOS

WeCo-sovellus

Lataa WeCo Bluetooth APP -sovellus Google Playsta tai APP Storesta.

• Bluetooth APP -sovelluksen avulla voit tarkastaa akun, asettaa akun ja valvoa BMS-toimintoja käyttöönottovaiheessa.
• Hyvänä käytäntönä on aina etsittävä uusin FW akulle.

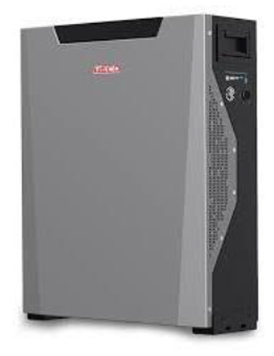

• 5K3 XP -mallissa (kuten HV BOXissa) on sisäänrakennettu WiFi/BT-laite ja akun Bluetooth-signaali (akun sarjanumeron muodossa) on mahdollista löytää suoraan APP-luettelosta.

Seuraa WeCo:n ohjeita saadaksesi lisätietoja sovelluksen määrittämisestä, laiteohjelmiston päivittämisestä jne. – katso lisätietoja WeCo:lta Websivustolta - https://wecobatteries.com

Huomautus: Sama menettely koskee 4k4 LT -mallia, paitsi että tarvitaan ulkoinen WiFi/BT-sovitin. Tässä tapauksessa näytön 04 vaiheessa sinun on valittava donglen MAC-osoite.
