Configurația bateriei WeCo

Cuprins:

1. Introducere
2. Pregătirea generală de siguranță
3. Weco în combinație cu invertoarele trifazate hibride Solis S6
4. Weco în combinație cu invertorul trifazat Solis Hybrid RHI
5. Weco în combinație cu invertoarele monofazate Solis Hybrid
6. Conexiune Can Com
7. Instalarea aplicației WeCo
8. Întrebări de asistență

Introducere

În acest articol, aprofundăm colaborarea interesantă dintre invertoarele Solis și bateriile Weco, explorând integrarea perfectă a acestor două tehnologii de ultimă oră.

Vom oferi un ghid cuprinzător despre cum să conectați bateriile Weco la diferite modele de invertoare Solis, oferind o abordare pas cu pas pentru valorificarea puterii energiei regenerabile și asigurarea unei alimentări neîntrerupte cu energie electrică.

Indiferent dacă sunteți un pasionat experimentat de energie solară sau un nou venit în lumea soluțiilor energetice durabile, acest articol va fi resursa dumneavoastră esențială pentru o uniune de succes a invertoarelor Solis și a bateriilor Weco.

Pregătirea generală de siguranță

Din motive de siguranță, este interzisă instalarea oricăror intrări de alimentare, cum ar fi PV, GRID sau BATTERY, înainte de a finaliza toate conexiunile de cabluri de date, așa cum se explică mai jos.

• Cablurile fotovoltaice nu pot fi conectate în această etapă.
• Firele de rețea și generator nu pot fi conectate în această etapă.
• Bateria trebuie să fie oprită în timpul efectuării operațiunilor de conectare, cablurile de alimentare trebuie conectate în cele din urmă.
• Împământați invertorul imediat după ce l-ați fixat pe perete.

Weco în combinație cu invertoarele trifazate hibride Solis S6

1: Pregătirea bateriei

• Țineți întrerupătorul HV BOX și comutatorul BMS pornit "0" OFF.
• Asamblați turnul și comutatorul DIP al cutiei HV și bateriilor în conformitate cu manualul relevant.

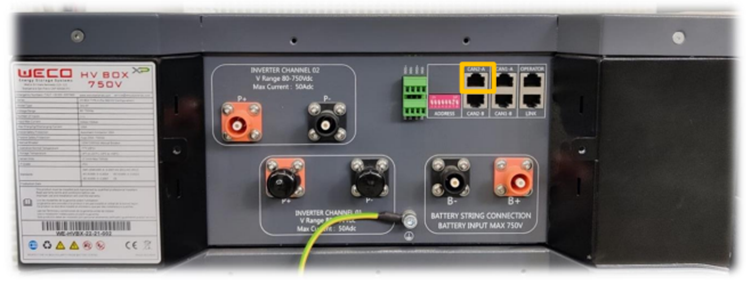

• Conectați cablul CAN RJ45 la portul CAN 2A al HV BOX.
• Terminalul RJ45 de pe cealaltă parte trebuie să fie sertizat pentru a se potrivi cu PIN OUT invertor.
• Nu conectați cablurile de alimentare în această etapă.

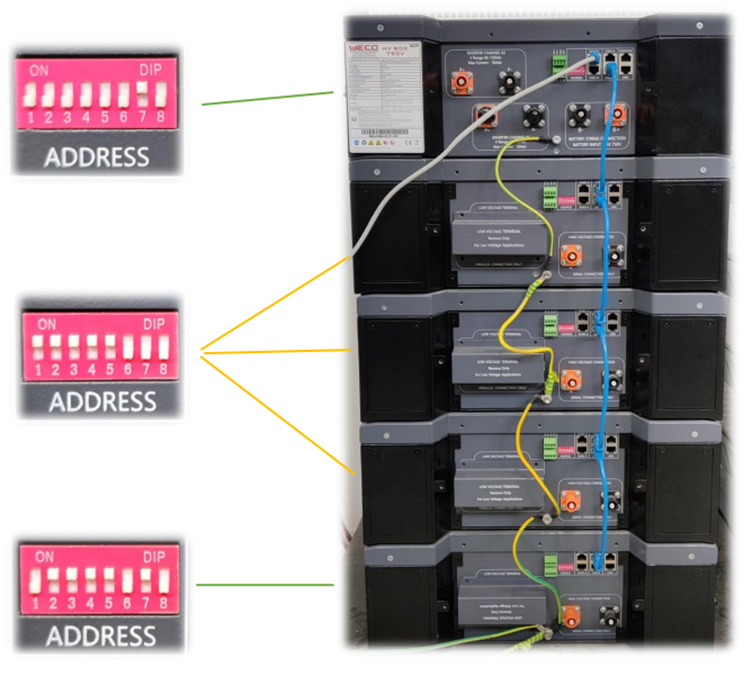

EXEMPLU HV BOX XP

Comutatoarele DIP HV BOX XP sunt setate ca 00000010 (numai DIP 7 ON)

EXEMPLU 5K3 XP

Comutatele DIP sunt setate ca 11111000. Doar DIP al ultimului slave trebuie setat diferit 01111010 (Doar dip 1, 6, 8 OFF).

EXEMPLU DE TURN

2: Conexiune invertor Com

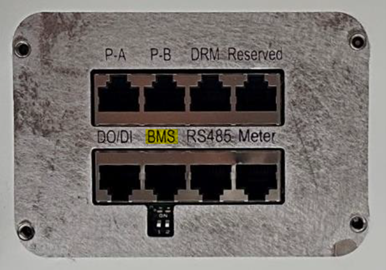

Vă rugăm să utilizați portul BMS pentru a conecta cablul de comunicare CAN. (Vezi Secțiunea "Poate conexiune" pentru mai multe detalii.)

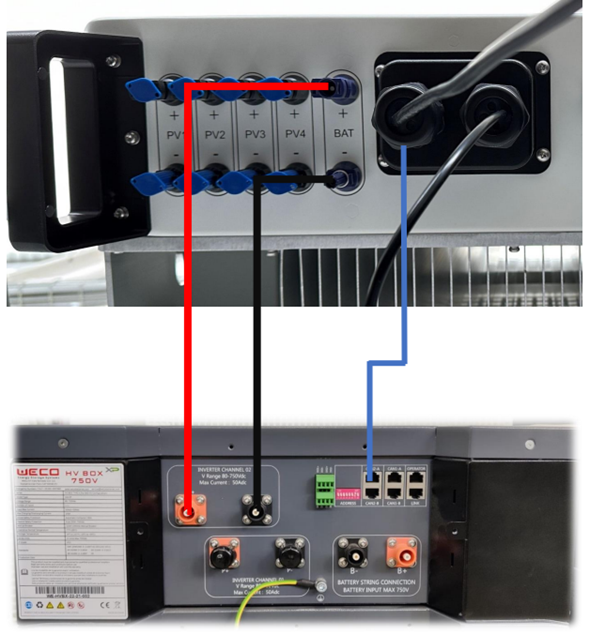

3: Conexiune de alimentare cu baterie

Țineți invertorul și bateria oprite.

Deschideți capacul și conectați cablurile de alimentare de la baterie la invertor.

Utilizați o cheie dinamometrică pentru a fixa șurubul cablului.

(Model: HV BOX XP)

4: Aplicația Weco - Upgrade și protocol set

Vă rugăm să consultați  secțiunea "Aplicația Weco" pentru mai multe detalii.

ATENȚIE: Opriți bateria pentru a continua cu operațiunile rămase.

Menținerea bateriei pornite va deteriora BMS-ul și potențial circuitul de protecție a alimentării invertorului.

5: Cablarea invertorului

După ce toți acești pași au fost urmați, este posibil să conectați cablurile GRID și PV la invertor. Apoi apăsați bateriile BMS Switch on 1 și HV Box breaker pe ON și așteptați procedura de pornire.

La sfârșitul procedurii, întrerupătorul fotovoltaic poate fi pornit

6: Configurarea invertorului

1. Descărcați și porniți aplicația Solis Cloud. Înregistrați un cont sau conectați-vă la unul existent. Accesați instalația sau adăugați una nouă, apoi accesați Setare și selectați Operațiune locală.
2. Acum alegeți metoda de conectare preferată, selectați invertorul și accesați prin parolă.
3. La prima pornire, este posibil ca bateria să nu fie recunoscută și să fie afișată o "eroare de comunicare". Acest lucru este normal, deoarece este necesar să setați setările corecte ale bateriei pentru a începe comunicarea.

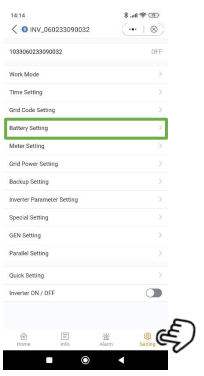

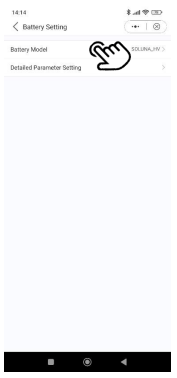

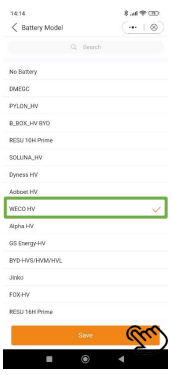

4. Apăsați pictograma Setare din dreapta jos a paginii pentru a accesa pagina de setări. Aici apăsați Setare baterie, apoi Model baterie și selectați WECO HV ca model de baterie.

Acum bateria este recunoscută de invertor și parametrii sunt vizibili.

ATENȚIE, IMPORTANT

Pentru a vă asigura că toate informațiile sunt afișate și primite corect de invertor, este necesar să faceți un control dublu introducând în Informații și apoi Baterie.

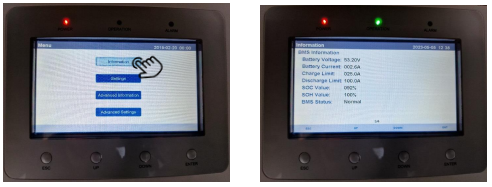

În ecran este posibil să vedeți informațiile corecte primite de invertor de la BMS-ul bateriei, cum ar fi:

SOC %

SOH %

Voltaj

Curent

Stare

Acum întregul sistem este gata să funcționeze.

Weco în combinație cu invertorul trifazat Solis Hybrid RHI

1: Pregătirea bateriei

• Țineți întrerupătorul HV BOX și comutatorul BMS pornit "0" OFF.
• Asamblați turnul și comutatorul DIP al cutiei HV și bateriilor în conformitate cu manualul relevant.
• Conectați cablul CAN RJ45 la portul CAN 2A al HV BOX. (vezi Conexiune Can pentru detalii)
• Terminalul RJ45 de pe cealaltă parte trebuie să fie sertizat pentru a se potrivi cu PIN OUT invertor. (vezi Conexiune Can pentru detalii)
• Nu conectați cablurile de alimentare în această etapă.

EXEMPLU HV BOX XP

Comutatoarele DIP HV BOX XP sunt setate ca 00000010 (numai DIP 7 ON)

EXEMPLU 5K3 XP

Comutatele DIP sunt setate ca 11111000. Doar DIP al ultimului slave trebuie setat diferit 01111010 (Doar dip 1, 6, 8 OFF).

EXEMPLU DE TURN

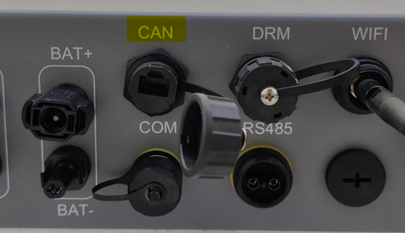

2: Conexiune invertor CAN Com

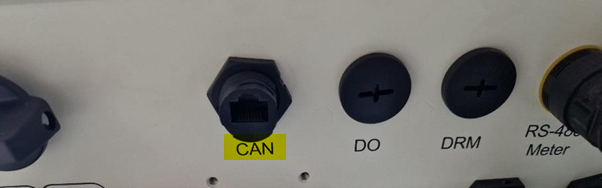

Vă rugăm să utilizați portul CAN pentru a conecta cablul de comunicare CAN. (Vezi Secțiunea "Poate conexiune" pentru mai multe detalii.)

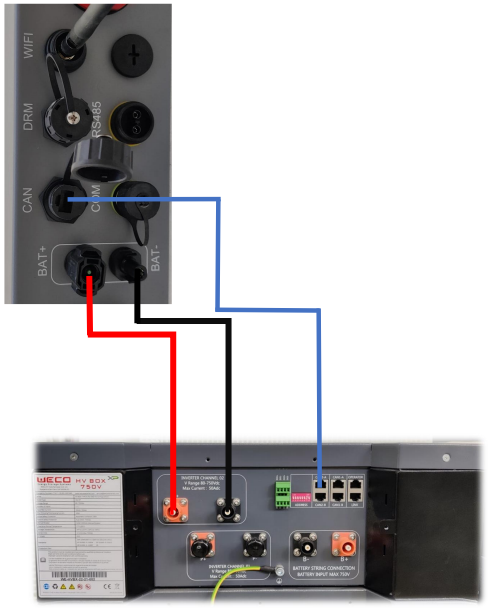

3: Conexiune de alimentare cu baterie:

Țineți invertorul și bateria oprite.

Deschideți capacul și conectați cablurile de alimentare de la baterie la invertor.

Utilizați o cheie dinamometrică pentru a fixa șurubul cablului.

(Model: HV BOX XP)

4: Aplicația Weco - Upgrade și protocol set

Vă rugăm să consultați  secțiunea "Aplicația Weco" pentru mai multe detalii.

ATENȚIE: Opriți bateria pentru a continua cu operațiunile rămase.

Menținerea bateriei pornite va deteriora BMS-ul și potențial circuitul de protecție a alimentării invertorului.

5: Cablarea invertorului:

După ce toți acești pași au fost urmați, este posibil să conectați cablurile GRID și PV la invertor. Apoi apăsați bateriile BMS Switch on 1 și HV Box breaker pe ON și așteptați procedura de pornire.

La sfârșitul procedurii, întrerupătorul fotovoltaic poate fi pornit.

6: Configurarea invertorului

La prima pornire, poate fi afișată alarma de comunicare. Acest lucru este normal, deoarece este necesar să setați setările corecte ale bateriei pentru a începe comunicarea.

Pentru a selecta bateria, apăsați "ENTER" pentru a intra în meniu. Utilizați tastele "SUS" și "JOS" pentru a naviga și "ENTER" pentru a confirma.

Apăsați "JOS" până când ajungeți la Setări avansate, apoi apăsați "ENTER" și introduceți parola. (Parolă: 0010)

Acum mergeți "JOS" până ajungeți la Selectare baterie.

Selectați WECO ca baterie.

Acum puteți seta valoarea pentru SOC de supradescărcare și încărcare forțată; introduceți valorile preferate cu tastele "UP" și "DOWN" și apoi apăsați "ENTER" pentru a confirma.

Acum bateria este recunoscută de invertor și parametrii sunt vizibili.

ATENȚIE, IMPORTANT

Pentru a vă asigura că toate informațiile sunt afișate și recepționate corect de invertor, este necesar să faceți un control dublu prin introducerea informațiilor și apoi a informațiilor BMS.

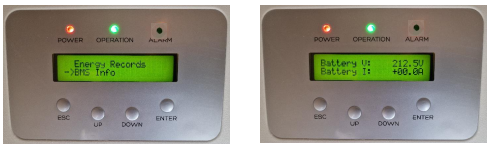

În ecran este posibil să vedeți informațiile corecte primite de invertor de la BMS-ul bateriei, cum ar fi:

SOC %

SOH %

Voltaj

Curent

Stare

Acum întregul sistem este gata să funcționeze.

Weco în combinație cu invertoarele monofazate Solis Hybrid

1: Pregătirea bateriei

• Țineți comutatorul BMS pe "0" OPRIT.
• Setați comutatorul DIP al bateriei în conformitate cu manualul relevant
• Conectați cablul CAN RJ45 la portul CAN A
• Terminalul RJ45 de pe cealaltă parte trebuie să fie sertizat pentru a se potrivi cu PIN OUT invertor.
• Nu conectați cablurile de alimentare în această etapă.

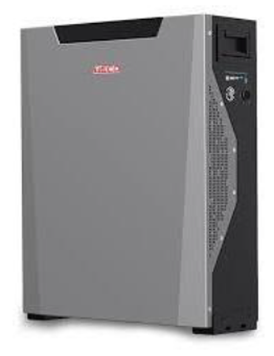

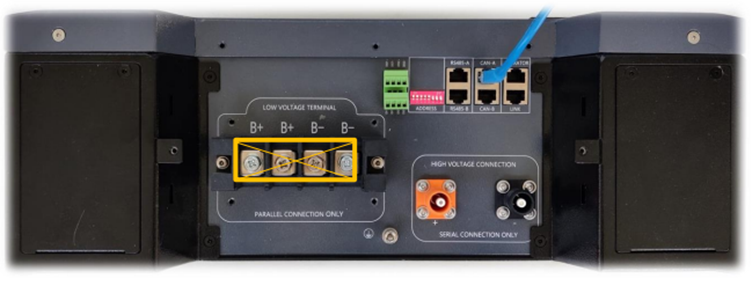

EXEMPLU 5K3 XP

Comutatele DIP sunt setate toate OFF (00000000). Doar DIP al ultimului sclav trebuie setat diferit (00000100).

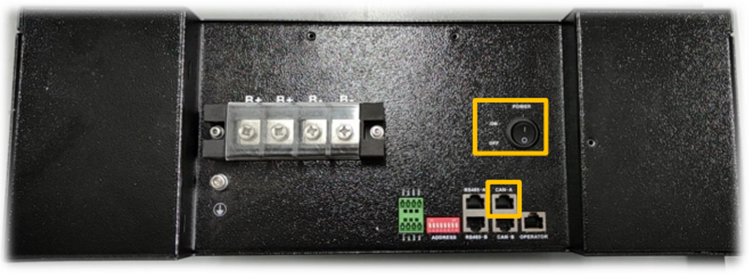

EXEMPLU 4K4 LT

Comutatele DIP sunt setate toate OFF (00000000). Doar DIP al ultimului sclav trebuie setat diferit (00000100).

2: Conexiune invertor Com

Vă rugăm să utilizați portul CAN pentru a conecta cablul de comunicare CAN. (Vezi Secțiunea "Poate conexiune" pentru mai multe detalii.)

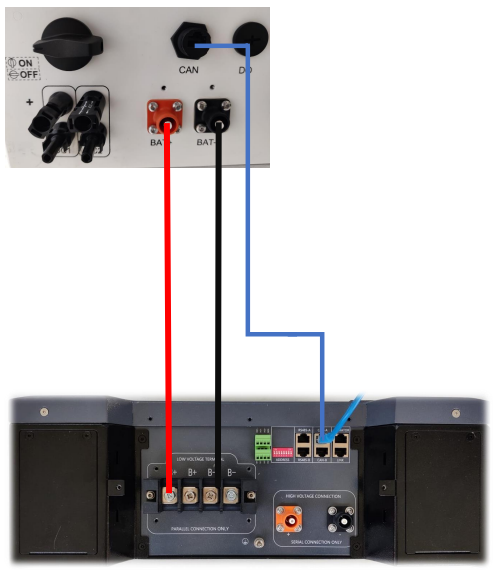

3: Conexiune de alimentare cu baterie

Țineți invertorul și bateria oprite.

Deschideți capacul și conectați cablurile de alimentare de la baterie la invertor.

Utilizați o cheie dinamometrică pentru a fixa șurubul cablului.

(Model: 5K3 XP)

NOTĂ: Aceeași configurație se aplică modelului 4k4 LT.

4: Aplicația Weco - Upgrade și protocol set

Vă rugăm să consultați  secțiunea "Aplicația Weco" pentru mai multe detalii.

ATENȚIE: Opriți bateria pentru a continua cu operațiunile rămase.

Menținerea bateriei pornite va deteriora BMS-ul și potențial circuitul de protecție a alimentării invertorului.

5: Cablarea invertorului

După ce toți acești pași au fost urmați, este posibil să conectați cablurile GRID și PV în invertor și să reinstalați capacul de protecție.

Apoi apăsați butonul ON/OFF al bateriei și porniți comutatorul PV pentru a activa PV.

Acum invertorul va iniția procesul de pornire și bateria poate fi pornită

6: Configurarea invertorului

La prima pornire, poate fi afișată eroarea "CAN FAIL". Acest lucru este normal, deoarece este necesar să setați bateria pentru a începe comunicarea. Intrați în meniu apăsând ENTER.

Utilizați săgețile, tastele pentru a naviga și ENTER pentru a confirma.

Accesați Setări avansate (parola este 0010).

Mergeți la Setul de energie de stocare.

Accesați Selectare baterie.

În această pagină, selectați WECO ca model de baterie și începeți comunicarea.

Bateria este acum recunoscută de invertor și parametrii sunt vizibili.

ATENȚIE, IMPORTANT

Pentru a vă asigura că toate informațiile sunt afișate și primite corect de invertor, este necesar să faceți un control dublu introducând Informații.

În ecran este posibil să vedeți informațiile corecte primite de invertor de la BMS-ul bateriei, cum ar fi:

SOC %

SOH %

Voltaj

Curent

Stare

Acum întregul sistem este gata să funcționeze.

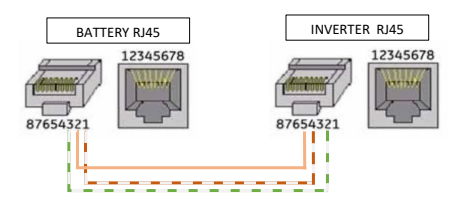

Conexiune CAN COM

ATENȚIE CĂ CABLUL SOLIS CAN BMS TREBUIE MODIFICAT LOCAL

BMS CAN PIN OUT pe partea bateriei este la fel pentru orice baterie WeCo.

Terminalul RJ45 de pe partea invertorului trebuie să fie sertizat pentru a se potrivi cu PIN OUT invertor

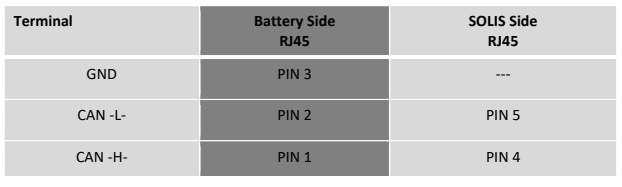

Pentru seria Solis S6 Hybrid și seria RHI Hybrid

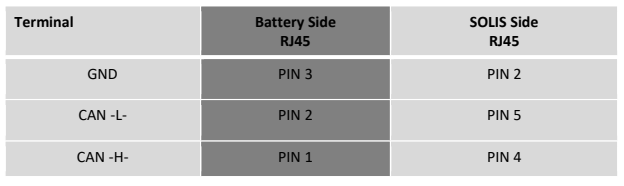

Pentru Solis hibrid monofazat

PARTEA BATERIEI PĂSTRAȚI PARTEA INVERTORULUI FACEȚI UN

TERMINAL RJ45 ORIGINAL PIN OUT TERMINAL NOU

Aplicația WeCo

Descărcați aplicația WeCo Bluetooth de pe Google Play sau din APP Store.

• Aplicația Bluetooth vă va permite să inspectați bateria, să setați bateria și să monitorizați funcțiile BMS în timpul fazei de punere în funcțiune.
• Ca bună practică, este întotdeauna necesar să căutați cel mai recent FW pentru baterie.
• Modelul 5K3 XP (deci HV BOX) are un dispozitiv WiFi/BT încorporat și este posibil să găsiți semnalul Bluetooth al bateriei (sub formă de număr de serie al bateriei) direct din lista din aplicație.

Vă rugăm să urmați instrucțiunile WeCo pentru mai multe detalii despre cum să configurați aplicația, să actualizați firmware-ul etc. - consultați site-ul WeCo pentru detalii - https://wecobatteries.com

Notă: Aceeași procedură se aplică și modelului 4k4 LT, cu excepția faptului că este necesar un dongle WiFi/BT extern. În acest caz, în pasul ecranului 04 va trebui să selectați adresa MAC a dongle-ului.
