 Porturi de comunicare pentru conectarea bateriei






Pe măsură ce cererea de soluții energetice curate și fiabile continuă să crească, compatibilitatea invertoarelor Solis cu baterii de la diferiți producători a devenit o preocupare esențială pentru cei care caută soluții versatile și eficiente de stocare a energiei. În acest articol, vom aprofunda diferitele metode și considerații pentru conectarea perfectă a invertoarelor Solis cu baterii de la mai mulți producători, permițându-vă să vă adaptați sistemul de stocare a energiei la cerințele dumneavoastră unice.



Dacă doriți să vă conectați bateria cu invertoarele Solis, porturile de comunicare de pe partea invertorului sunt următoarele:



CAN-H (Controller Area Network High) pe pinul 4 (albastru)

CAN-L (Controller Area Network Low) pe pinul 5 (albastru/alb)









Un cablu de computer cu un fir conectat la acesta

Descriere generată automat cu încredere medie



Când vine vorba de înțelegerea detaliilor de comunicare CAN pentru bateriile dvs., vă recomandăm să consultați manualele individuale ale bateriei furnizate de fiecare producător. Diferiți producători de baterii pot avea specificații și cerințe unice pentru comunicarea CAN, așa că este esențial să consultați documentația specifică pentru bateriile pe care le utilizați.

Înțelegem că acest lucru poate fi puțin complex, dar am întocmit o listă de detalii despre conexiunea de comunicare pentru mai mulți producători de baterii pentru a vă ajuta.





Tensiune înaltă (pentru  dispozitive S6-EH3P(5-10)K-H-EU și RHI-3P(5-10)K-HVES-5G):

(Vă rugăm să faceți clic pe linkuri)



  1. BYD (Battery-Box-Premium - HVS/HVM)
  2. Stâlp (Force-H2)
  3. Soluna (Modul 10K Pack HV)
  4. Weco (WeCo5K3-LV-HV)
  5. Dyness (Seria Tower)
  6. LG Energy Solutions (Resu 10H Prime)






Tensiune joasă (pentru  dispozitive RHI-(3-4.6)K-48ES-5GS5-EH1P(3-6)K-L și S6-EA1P(3.6-6)K-L):

(Vă rugăm să faceți clic pe linkuri)



  1. BYD (Battery-Box-Premium - LVS/LVM)
  2. Stâlp (Forță-L1)
  3. Stâlp (US5000)
  4. Vulpe (LV5200)
  5. LG Energy Solutions (Resu3.3, Resu 6.5, Resu10)
  6. Puredrive (PureStorage II Hybrid 5kWh)
  7. Soluții verzi (Acasă E10)
  8. UZ Energy (Power Lite)
  9. WeCo (5K3 XP/4K4 LT)















BATERII DE ÎNALTĂ TENSIUNE:








BYD:

Cutie de baterii Premium - HVS/HVM

HVS 5.1, 7.7, 10.2, 12.8

HVM 8.3, 11.0, 13.8, 16.6, 19.3, 22.1

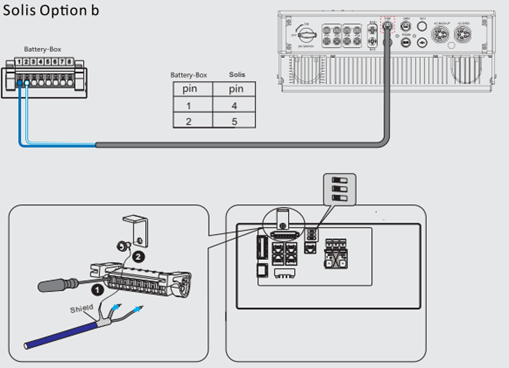

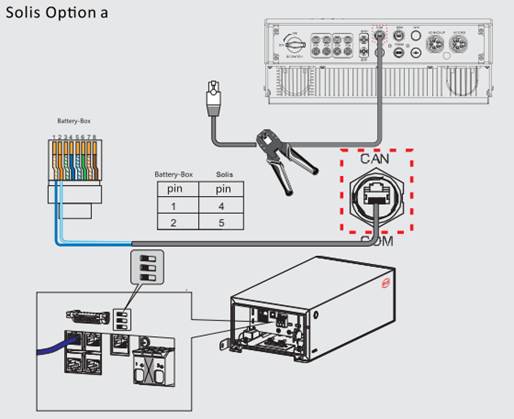

Dacă doriți să vă conectați bateria BYD cu invertoarele Solis, porturile de comunicare de pe partea invertorului și partea BMS sunt următoarele:



CAN-H (Controller Area Network High) pe pinul 1 (albastru)

CAN-L (Controller Area Network Low) pe pinul 2 (albastru/alb)



O diagramă a unei surse de alimentare

Descriere generată automat

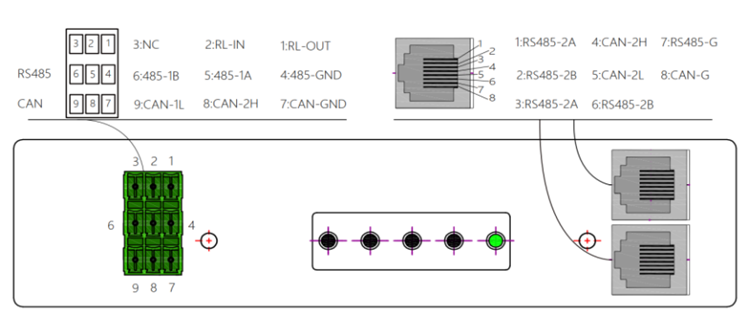

O diagramă a unei scheme de cablare

Descriere generată automat







PylonTech:

Forță-H2



Dacă doriți să vă conectați bateria Pylon cu invertoarele Solis, porturile de comunicare de pe partea BMS sunt următoarele:



BMS:



Un prim-plan al unui dispozitiv

Descriere generată automat

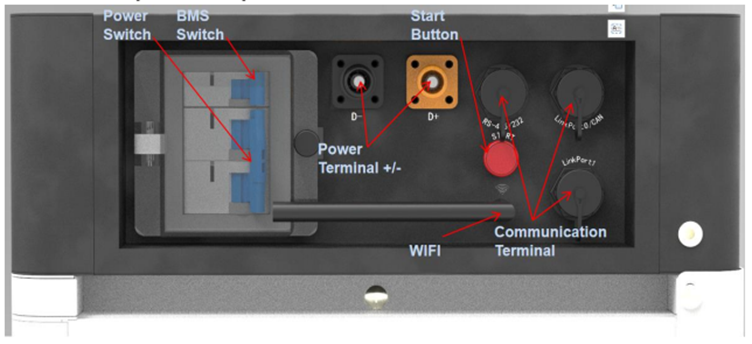

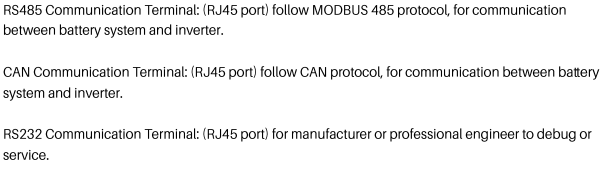

Terminale de comunicații:



O captură de ecran a unui computer

Descriere generată automat

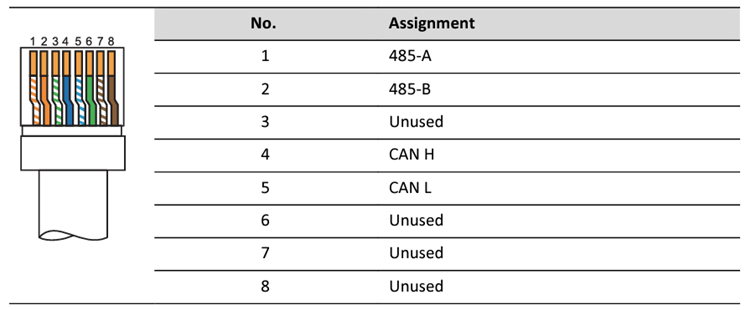

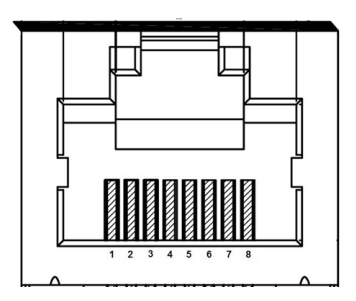

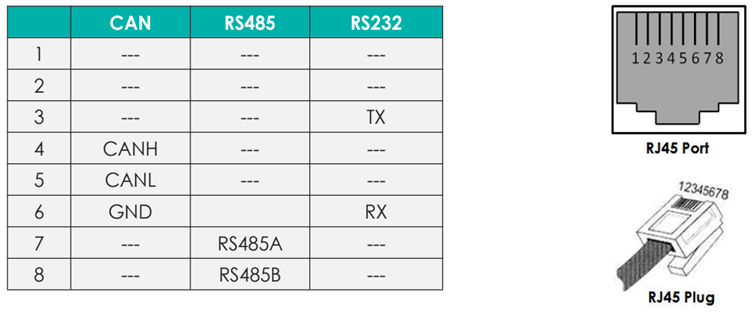

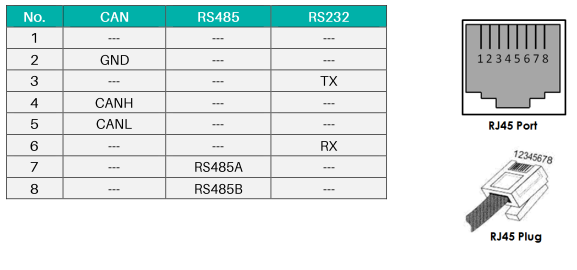

Definiția pinului portului RJ45



CAN-H (Controller Area Network High) pe pinul 4 (albastru)

CAN-L (Controller Area Network Low) pe pinul 5 (albastru/alb)



Un tabel cu cifre și litere

Descriere generată automat







Soluna:

Modul 10K Pack HV





BMS:

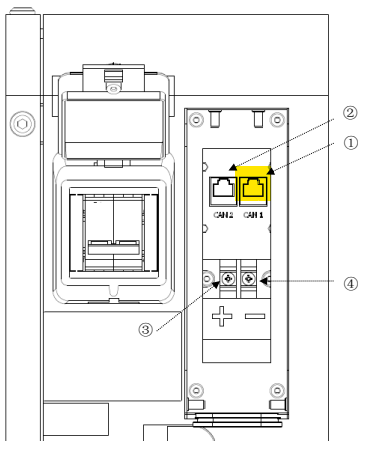

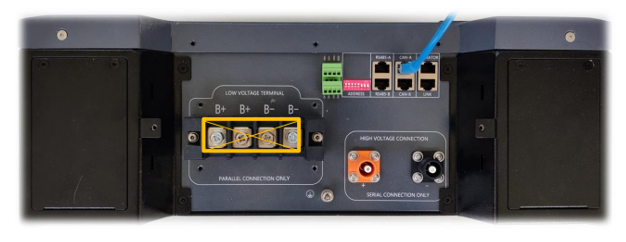

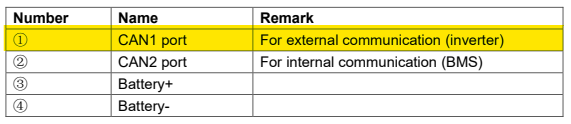

Vă rugăm să vă asigurați că utilizați portul COM corect (port CAN 1)



Diagramă, desen ingineresc

Conținutul generat de AI poate fi incorect.




Un text galben și negru pe fundal alb

Descriere generată automat

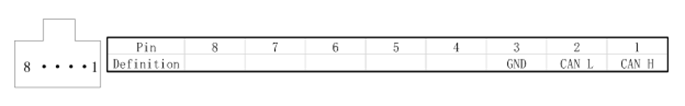

Interfața de comunicare CAN pentru bateria Soluna este următoarea:



Diagramă, desen ingineresc

Conținutul generat de AI poate fi incorect.




Port CAN 1 pentru comunicare cu invertorul



O casetă dreptunghiulară albă cu text negru

Descriere generată automat







WECO:

WeCo5K3-LV-HV și HV BOX XP

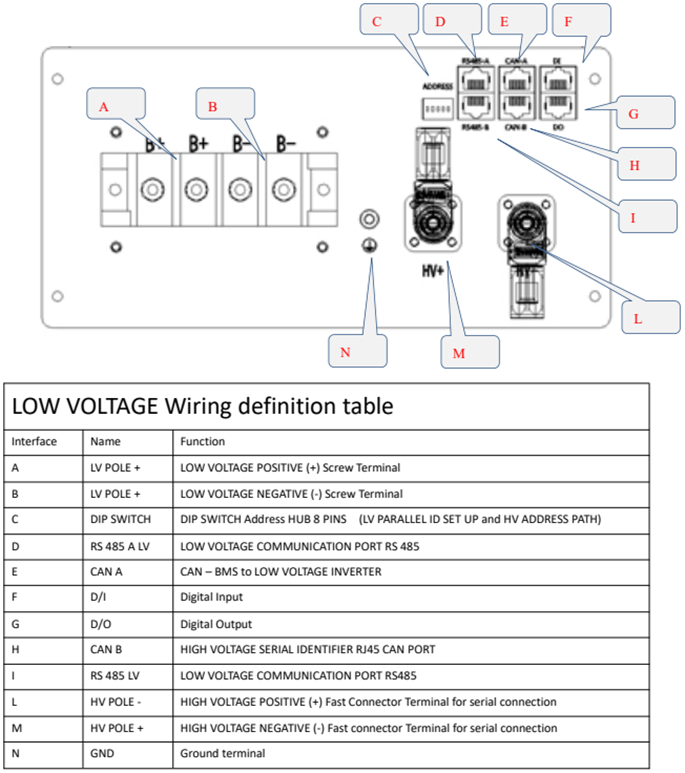

La stabilirea unei conexiuni între bateria Weco și invertoarele Solis, porturile de comunicare de pe partea BMS sunt configurate după cum urmează:



O diagramă a unei scheme de cablare

Descriere generată automat





Port RJ45 corespunzător definiției pinului magistralei CAN



Un obiect dreptunghiular cu numere

Descriere generată automat




VĂ RUGĂM SĂ ARUNCAȚI O PRIVIRE LA URMĂTORUL ARTICOL PENTRU INSTRUCȚIUNI DETALIATE DESPRE CUM SĂ CONECTAȚI BATERIA WECO LA INVERTOARELE SOLIS

https://solis-service.solisinverters.com/a/solutions/articles/44002490198?lang=en





Dyness:

Seria Tower



Dacă doriți să conectați o baterie Dyness Tower cu invertoarele Solis, iată specificațiile portului de comunicație pe partea BMS:

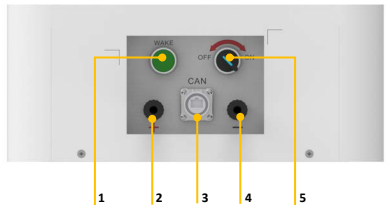

Interfață BMS:

Un prim-plan al unui dispozitiv

Descriere generată automat

1: Buton de pornire / trezire

2: Conexiune baterie pozitivă

3: Port de comunicare CAN

4: Conexiune baterie negativă

5: Comutator de pornire

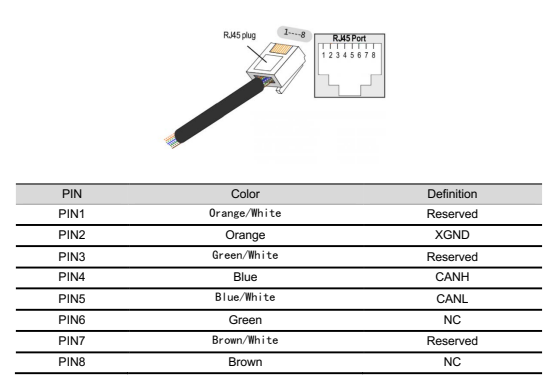

Definiția pinului pentru comunicarea CAN:

O diagramă a unui cablu

Descriere generată automat




LG Energy Solutions:

Resu 10H Prime



Conexiuni prin cablu:



O diagramă a unui computer

Descriere generată automat

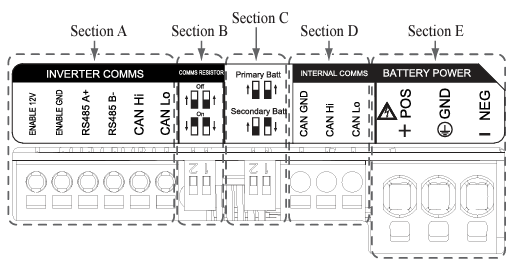

Configurația cablului:



O diagramă a unei diagrame a unei mașini

Descriere generată automat cu încredere medie



Secțiunea A:

Porturi de comunicare invertor, inclusiv CAN/RS485 și linii de activare.



Secțiunea B:

Comutator DIP pentru setarea rezistenței de terminare a comunicațiilor.



Secțiunea C:

Comutator DIP pentru setarea pachetelor primare/secundare.



Secțiunea D:

Nu conectați porturile de comunicații interne



Secțiunea E:

Porturi de alimentare a bateriei, inclusiv pol pozitiv/negativ și masă (POS: terminal de alimentare plus, NEG: terminal de alimentare minus, GND: masă)





Ghid pentru conectarea cablului:



Un prim-plan al unei cărți

Descriere generată automat



Porturi de comunicare:



  • Mai întâi, conectați firul de împământare de activare la terminalul 2.
  • Conectați linia pozitivă de 12V la terminalul 1.
  • Selectați metoda care se potrivește cu metoda de comunicare a invertorului în partea marcată.
  • Dacă invertorul folosește RS485, conectați liniile RS485 (A+, B-) la bornele 3 și 4. Dacă invertorul folosește metoda CAN, conectați liniile CAN (înalt, jos) la bornele 5 și 6.

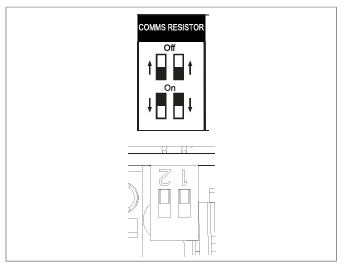

Comutator DIP pentru setarea rezistenței de terminare a comunicațiilor pachetelor primare/secundare



O diagramă a unui rezistor de comunicații

Descriere generată automat

Coborâți comutatorul DIP (rezistența de terminare a comunicației) în jos pentru un singur pachet.

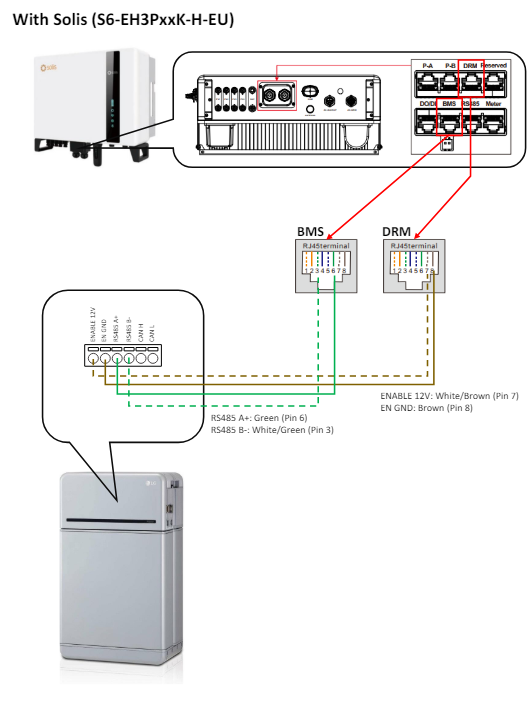

Utilizați portul BMS pe partea invertorului:

Un desen al unei mașini

Descriere generată automat



Conectați codurile PIN în consecință:



  • Activați GND pe PIN 2: portocaliu
  • RS485 B- pe PIN 3: Verde/Alb
  • RS485 A+ pe PIN 6: Verde
  • Activați 12 V pe PIN 7: maro/alb



O diagramă a unei scheme de cablare

Descriere generată automat



O diagramă a unui frigider

Descriere generată automat





BATERII DE JOASĂ TENSIUNE:






BYD:

Cutie de baterii Premium – LVS și LVM

LVS 5.1, 8.0, 12.0, 16.0, 20.0, 24.0

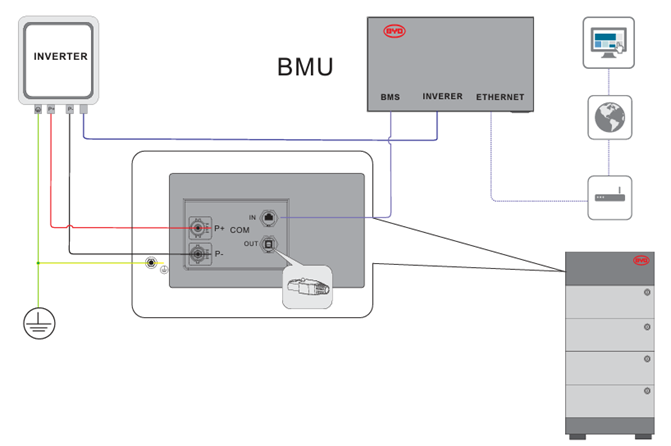

Schema de conectare:

O diagramă a unei rețele de calculatoare

Descriere generată automat





Alocarea pinilor pentru bateriile BYD:



Un tabel de text cu text negru

Descriere generată automat cu încredere medie



PylonTech:

Forță-L1



Pentru cei care doresc să stabilească o conexiune între o baterie Pylon Force L1 și invertoarele Solis, iată detaliile portului de comunicație pe partea BMS:



Modulul Contol:

Un prim-plan al unui dispozitiv

Descriere generată automat



O hârtie albă cu text negru

Descriere generată automat

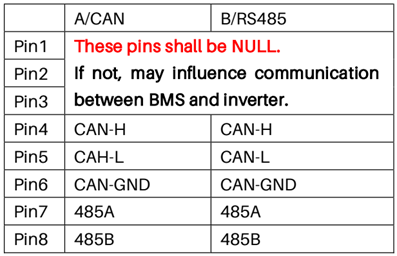

Definiția pinului portului RJ45



Un tabel cu cifre și litere

Descriere generată automat

Notă: Alt Pin trebuie să fie NULL, dacă nu, poate influența comunicarea sistemului.





PylonTech:

5000 USD



Dacă trebuie să conectați o baterie Pylon US5000 și invertoare Solis:

NOTĂ: VĂ RUGĂM SĂ UTILIZAȚI CABLUL CAN FURNIZAT DE PYLON

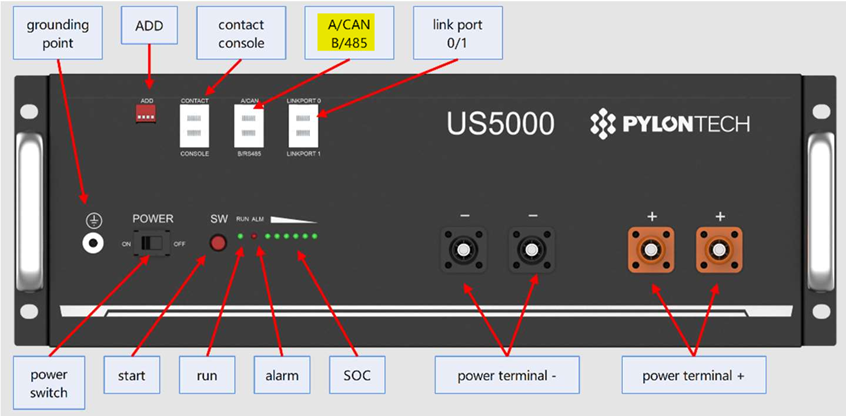

Panoul frontal US5000:

O captură de ecran a unui computer

Descriere generată automat





O captură de ecran a unui telefon

Descriere generată automat

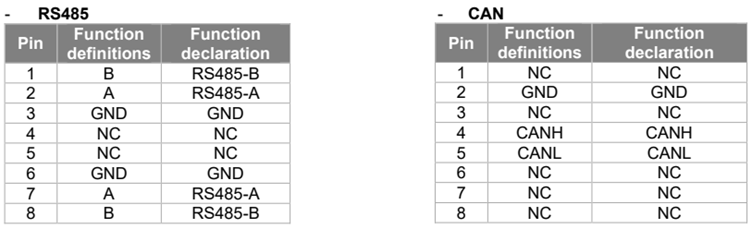

Definiția pinului portului RJ45



O hârtie albă cu text negru și text roșu

Descriere generată automat                        Un prim-plan al unui conector de computer

Descriere generată automat





Vulpe:

LV5200



Interfață BMS:

Un obiect dreptunghiular alb cu text negru

Descriere generată automat






J: POATE

K: RS485

L: Șurub de împământare

M: LinkPort0

N: PUTERE-2

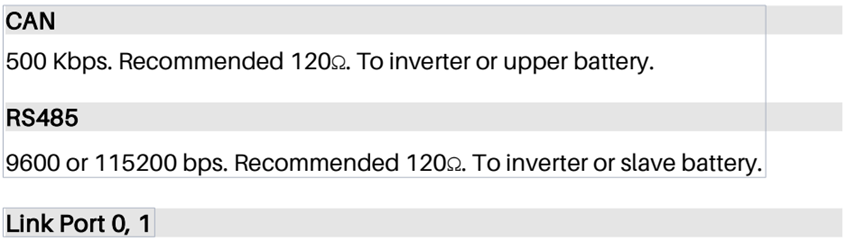

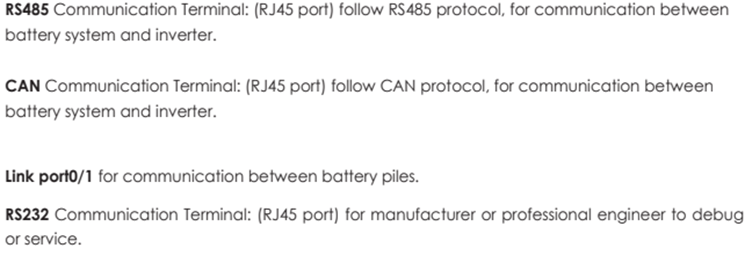

CAN / RS485 este interfața de comunicare cu invertorul. Interfața este definită după cum urmează:



Un pătrat alb cu logo cat5e

Descriere generată automat cu încredere medie




Comutatoare DIP




Scândură

Conținutul generat de AI poate fi incorect.




Un tabel cu numere și simboluri

Descriere generată automat cu încredere medie





LG Energy Solutions:

Resu3.3, Resu 6.5, Resu10



Conectarea cablurilor de rețea:



O diagramă a unei componente de computer

Descriere generată automat cu încredere medie



Conectați fiecare cablu de rețea la portul de rețea corespunzător. Utilizați portul din stânga jos pentru primul acumulator, cel din dreapta jos pentru al doilea acumulator și cel din partea superioară pentru invertor.

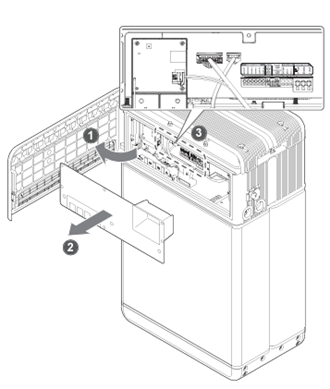

Configurarea acumulatorului:



O diagramă a unui dispozitiv

Descriere generată automat



Scoateți capacul comutatorului trăgându-l în sus pentru a expune placa de circuit.

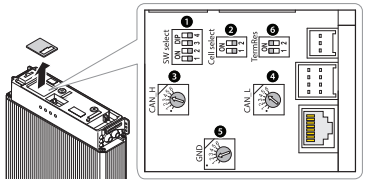

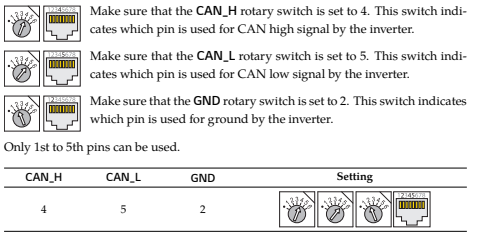

Setări pentru pinul magistralei CAN:



Un prim-plan al unui dispozitiv

Descriere generată automat





Purdrive:

PureStorage II Hibrid 5kWh

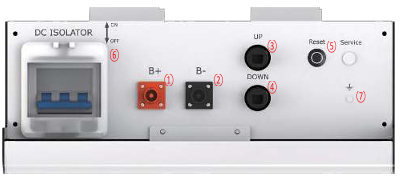

Interfață de conectare:



O cutie albă cu nasturi negri și roșii

Descriere generată automat



  1. Baterie<-->Cabluri de alimentare invertor(+)
  2. Baterie<-->Cabluri de alimentare invertor(-)
  3. Cabluri de comunicații (sus)
  4. Cabluri de comunicații (jos)
  5. Buton de resetare a bateriei
  6. Izolator DC
  7. Punct de împământare





Vă rugăm să utilizați cablul de comunicare furnizat



Un cablu negru cu o priză

Descriere generată automat

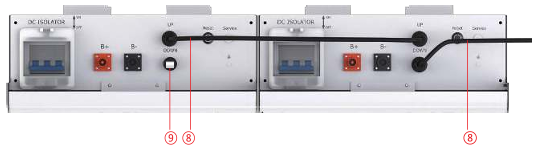

Conectați cablurile de comunicații așa cum se arată mai jos. Conectați rezistența COM la ultima interfață de comunicare, care este deschisă.

Vă rugăm să rețineți că, chiar și cu o singură instalație de baterie sau instalare cu mai multe baterii, este necesar un rezistor COM pentru a întări semnalul CAN Bus.



Un obiect dreptunghiular alb cu nasturi roșii și fire negre

Descriere generată automat

8. Cablu de comunicare

9. COM rezistor



Un prim-plan al unui dop

Descriere generată automat Un obiect rotund negru cu un cablu negru

Descriere generată automat

Conectați rezistența COM Puneți capacul de protecție





Soluții verzi Inc.:

Acasă E10

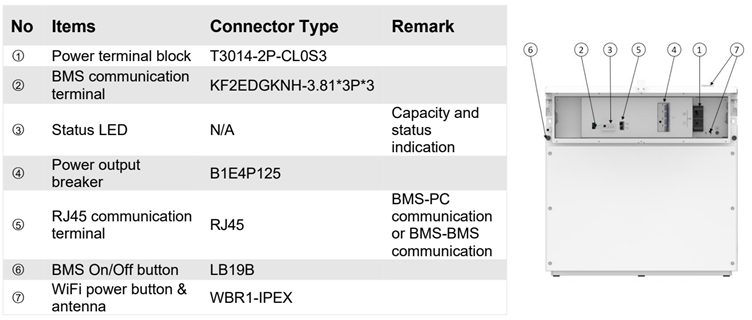

Pentru a interconecta bateria soluțiilor Green cu invertoarele Solis, vă rugăm să rețineți următoarele setări ale portului de comunicare pe partea BMS:

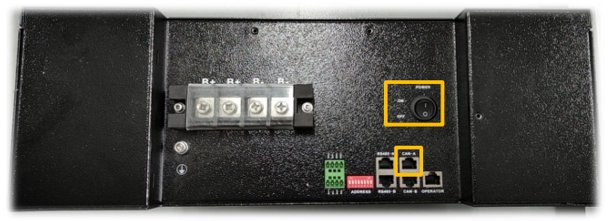

Un prim-plan al unui computer

Descriere generată automat



Terminale de comunicații:

Un prim-plan al unui computer

Descriere generată automat





Energie UZ:

Putere Lite

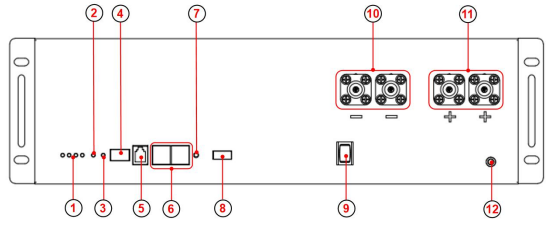

Interfața bateriei:



O diagramă a unui dispozitiv

Descriere generată automat

1: LED SOC x4

2: LED de alarmă

3: LED RUN

4: Apelator

5: Port de comunicare RJ11 RS232 către mașina superioară

6: Port de comunicare * 2 RJ45 CAN la PCS RS485 Conexiune internă

7: Resetați sistemul Waken din starea de defecțiune

8: Contact uscat

9: Comutator de pornire/oprire

10: Port Negativ x2 PSR6XAB Negru 5.7, 25 mm2

11: Port pozitiv x2 PSR6XBB portocaliu 5.7, 25mm2

12: GND M6 galben-verde, 10 AWG

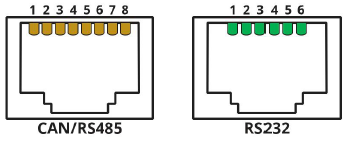

Definiția portului RJ45:



O diagramă a unui cablu de rețea

Descriere generată automat cu încredere medie



PUTEA:

  • Pin 1: CAN-H
  • Pin 5: CAN-L
  • Pinul 2, 3, 4, 6, 7: NC
  • Pin 8: GND




RS485:

  • Pinul 1, 4, 5: NC
  • Pinul 2, 7: RS485-A
  • Pinul 3, 6: RS485-B
  • Pin 8: GND

RS232:

  • Pinul 1, 2, 6: NC
  • Pin 3: Transmisie BMS; Receptor de computer
  • Pin 4: receptor BMS; Transmisie computerizată
  • Pin 5: GND






WeCo:

5K3 XP / 4K4 LT




Interfața bateriei:




EXEMPLU 5K3 XP

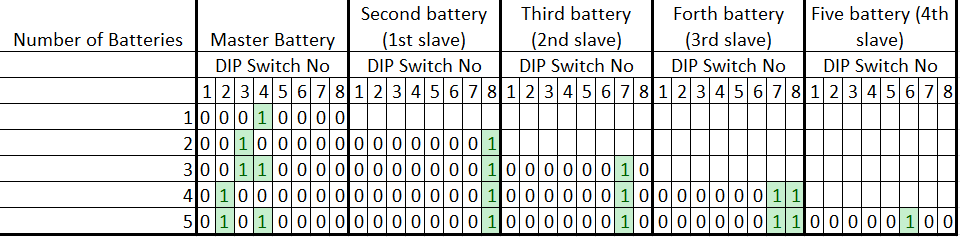

Comutatele DIP sunt setate toate OFF (00000000). Doar DIP al ultimului sclav trebuie setat diferit (00000100).

Interfață grafică cu utilizatorul

Conținutul generat de AI poate fi incorect.


EXEMPLU 4K4 LT

Comutatele DIP sunt setate toate OFF (00000000). Doar DIP al ultimului sclav trebuie setat diferit (00000100).

Cameră video

Conținutul generat de AI poate fi incorect.

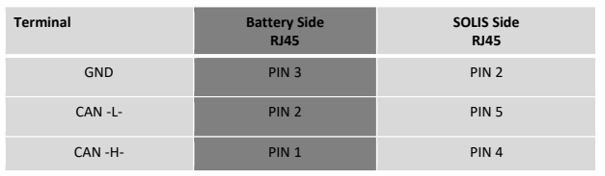

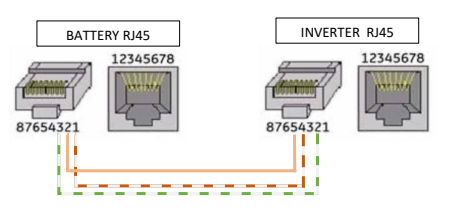

BMS CAN PIN OUT pe partea bateriei este la fel pentru orice baterie WeCo.

Terminalul RJ45 de pe partea invertorului trebuie să fie sertizat pentru a se potrivi cu PIN OUT invertor




Scândură

Conținutul generat de AI poate fi incorect.

Diagramă

Conținutul generat de AI poate fi incorect.







VĂ RUGĂM SĂ ARUNCAȚI O PRIVIRE LA URMĂTORUL ARTICOL PENTRU INSTRUCȚIUNI DETALIATE DESPRE CUM SĂ CONECTAȚI BATERIA WECO LA INVERTOARELE SOLIS

https://solis-service.solisinverters.com/a/solutions/articles/44002490198?lang=en




Sperăm că aceste informații despre conectarea bateriilor la invertoare se dovedesc utile. Dacă aveți întrebări suplimentare sau cerințe specifice ale bateriei, vă rugăm să nu ezitați să ne contactați. Suntem aici pentru a vă ajuta în orice mod putem.
