Cum să detectezi defectele de împământare în sistemul tău fotovoltaic
Introducere:
Defectele de împământare în sistemele fotovoltaice sunt unele dintre cele mai frecvente—dar și cele mai greu de identificat—probleme cu care se confruntă tehnicienii pe teren. Acestea apar adesea în mod silențios din cauza rozătoarelor, infiltrării de umiditate, degradării izolației de la razele UV sau cablurilor instalate necorespunzător. Dacă nu sunt detectate, pot duce la oprirea invertorului, pierderi de producție sau chiar incendii.
În acest articol, îți arătăm cum să localizezi un defect de împământare într-un șir PV solar folosind doar un multimetru, o înțelegere de bază a comportamentului tensiunii și o metodă dovedită în instalații reale.
⚠️ Atenție: Acest test trebuie efectuat doar de personal calificat. Sistemele DC pot transporta tensiuni letale. Asigură-te că folosești echipament de protecție (PPE) adecvat și că sistemul este izolat în siguranță de invertor înainte de a efectua orice test.
Înțelegerea problemei:
Ce este un defect de împământare?
Un defect de împământare apare atunci când un conductor din sistemul DC intră în contact accidental cu pământul. Acest lucru creează o cale de scurgere care poate declanșa alarme de rezistență de izolație, poate activa sistemele de monitorizare sau poate compromite protocoalele de siguranță ale invertorului.
Deși invertoarele moderne (precum cele de la Solis) au funcții de monitorizare a izolației, acestea nu indică întotdeauna locația exactă a defectului. Pentru aceasta, trebuie să recurgem la măsurători de tensiune.
⚠️ Pericole și măsuri de siguranță
Risc de electrocutare letală
Modulele PV rămân active la lumină chiar și cu invertorul oprit. Defectele de împământare pot face ca structura să fie sub tensiune.- Deconectează invertorul și izolează șirurile PV înainte de măsurători.
- Manipulează cablurile doar prin izolație, nu atinge structura metalică.
Protejează echipamentul de măsură
- Folosește multimetre DC cu rating ≥ 1000 V DC (sau ≥ 600 V dacă este specificat).
- Supratensiunea poate deteriora aparatul și reprezintă un pericol de șoc electric.
Echipament de protecție personală (PPE)
- Poartă mănuși izolante, protecție oculară, scut facial, haine rezistente la flacără și protecție respiratorie dacă este necesar.
- Ține persoanele neautorizate departe de zona de testare.
Așteaptă după deconectare
- Așteaptă aproximativ 5 minute după izolarea unui șir pentru descărcarea capacitivă.
Nu alimenta șiruri defecte
- Nu reconecta șirurile PV cu defecte la invertor.
- Păstrează întrerupătorul AC al invertorului oprit și comutatorul DC în poziția OFF până la remedierea completă.
Legare structurală și electrică
- Asigură-te că toate cadrele, structurile de susținere și elementele de montaj sunt împământate corespunzător.
- Menține protecția la supratensiune pentru liniile de comunicație conectate la sistem.
Evită riscurile de incendiu și explozie
- Defectele rare pot genera gaze toxice sau explozive în invertor. Nu deschide comutatoarele DC sau carcasele până nu sunt verificate.
- Folosește protecție respiratorie dacă există risc de contact cu substanțe toxice.
Pas cu pas: Cum să detectezi și să localizezi un defect de împământare
Pasul 1: Confirmă existența unui defect
Izolează șirul suspect de invertor. Măsoară tensiunea între:
- Pozitiv (+) și Pământ
- Negativ (−) și Pământ

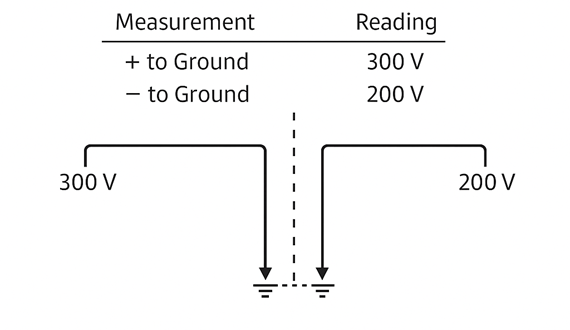

Exemplu:
10 module (50V/module) → Voc total = 500V
Într-un sistem sănătos, tensiunea față de pământ este sub 30–40V.
Dacă o parte are o tensiune semnificativ mai mare, probabil există un defect.

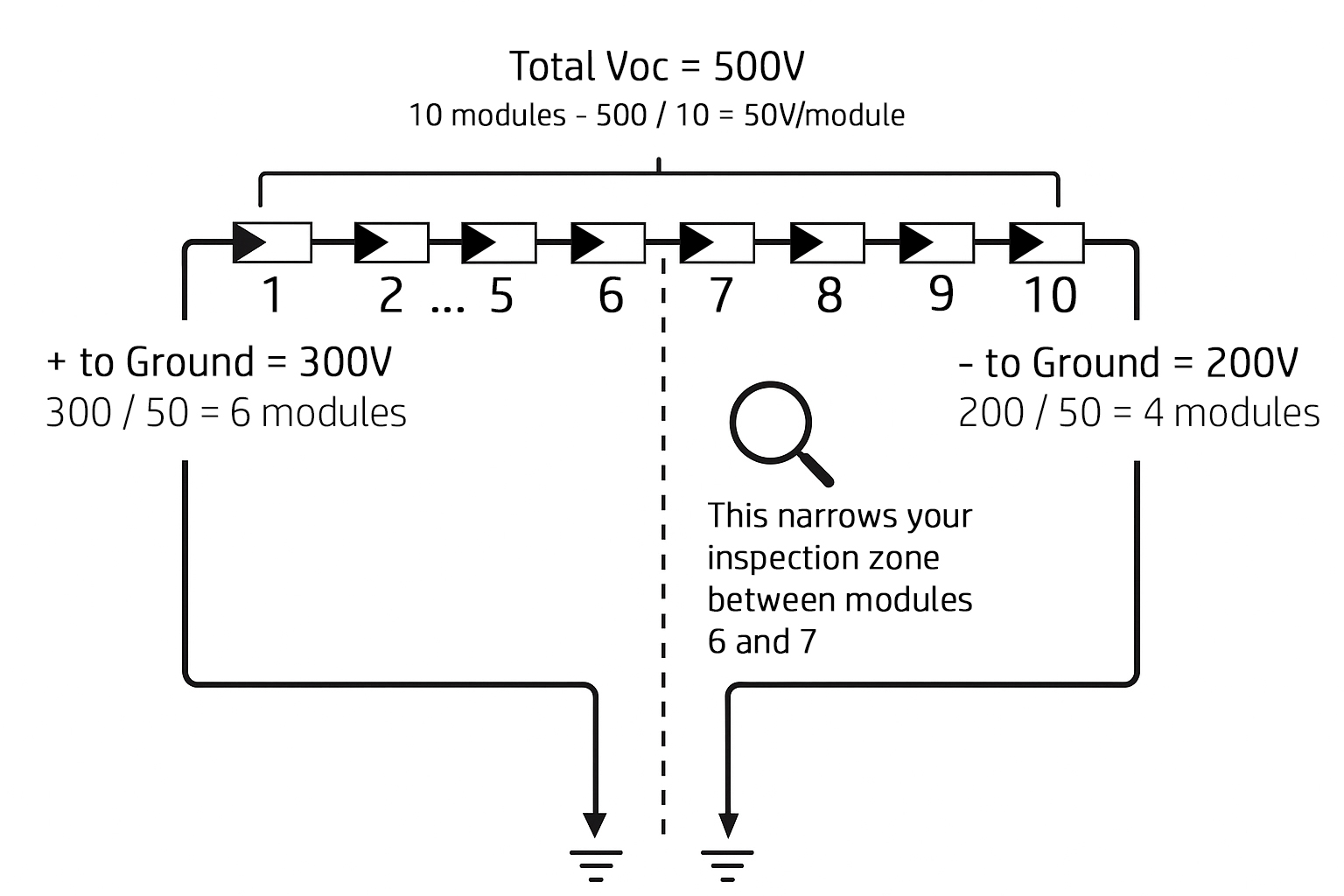

Pasul 2: Estimează locația defectului – metoda cu un singur multimetru
Măsoară tensiunea totală a șirului (Voc) între + și −. Împarte la numărul de module pentru a obține tensiunea pe modul.
Exemplu:
Voc total = 500V
10 module → 500 / 10 = 50 V/module
Dacă + față de Pământ = 300V → 300 / 50 = 6 module de la capătul pozitiv
Dacă − față de Pământ = 200V → 200 / 50 = 4 module de la capătul negativ
→ Zona de inspectat: între modulele 6–7
Pasul 3: Localizează defectul – metoda cu două multimetre (tehnica divizorului de tensiune)
Această metodă oferă o precizie mai mare folosind două multimetre identice.
Procedură:
- Conectează un voltmetru între pozitiv și un punct comun.
- Conectează al doilea voltmetru între negativ și același punct comun.
- Împământează punctul comun.
- Citește ambele tensiuni.

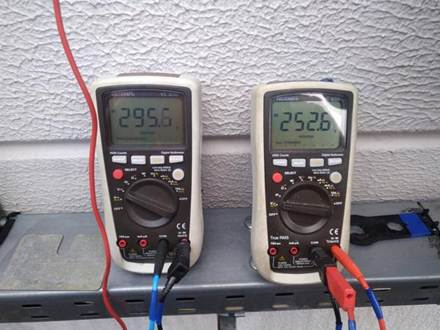

Exemplu:
Tensiune totală: 548 V
Multimetru stânga (− la PE): 295.6 V
Multimetru dreapta (+ la PE): 252.6 V
→ Localizare defect: (295.6 / 548) × 18 module ≈ 9.7
→ Verifică între modulele 9 și 10 de la capătul negativ
Concluzie:
Defectele de împământare pot fi frustrante—dar cu instrumentele și abordarea potrivite, pot fi localizate rapid și precis. La Solis, recomandăm această metodă bazată pe tensiune pentru toți tehnicienii care se confruntă cu erori de izolație sau scurgeri la pământ.
Dacă invertorul semnalează o eroare PV-ISO, nu te panica. Ia multimetrul, izolează șirul și urmează acest ghid pas cu pas.
