Kommunikationsportar för batterianslutning

Denna artikel har översatts automatiskt och kan innehålla fel. Du hittar originalversionen här: https://solis-service.solisinverters.com/a/solutions/articles/44002484785?lang=en

Dela den här artikeln:

Klicka här

 Kommunikationsportar för batterianslutning

I takt med att efterfrågan på rena och pålitliga energilösningar fortsätter att växa har kompatibiliteten hos Solis-växelriktare med batterier från olika tillverkare blivit en central fråga för dem som söker mångsidiga och effektiva energilagringslösningar. I den här artikeln kommer vi att fördjupa oss i de olika metoderna och övervägandena för att sömlöst ansluta Solis-växelriktare med batterier från flera tillverkare, vilket ger dig möjlighet att skräddarsy ditt energilagringssystem efter dina unika krav.

Om du vill ansluta ditt batteri med Solis-växelriktare är kommunikationsportarna på växelriktarsidan följande:

CAN-H (Controller Area Network High) på stift 4 (blå)

CAN-L (Controller Area Network Low) på stift 5 (blå/vit)

När det gäller att förstå CAN-kommunikationsdetaljerna för dina batterier rekommenderar vi att du hänvisar till de enskilda batterimanualerna som tillhandahålls av varje tillverkare. Olika batteritillverkare kan ha unika specifikationer och krav för CAN-kommunikation, så det är viktigt att konsultera den specifika dokumentationen för de batterier du använder.

Vi förstår att detta kan vara lite komplicerat, men vi har sammanställt en lista med kommunikationsanslutningsdetaljer för flera batteritillverkare för att hjälpa dig.

Hög voltage (för S6-EH3P(5-10)K-H-EU och RHI-3P(5-10)K-HVES-5G-enheter):

(Klicka på länkarna)

1. BYD (Battery-Box-Premium - HVS/HVM)
2. Pylon (Force-H2)
3. Soluna (Modul 10K Pack HV)
4. Weco (WeCo5K3-LV-HV)
5. Dyness (Tower-serien)
6. LG Energy Solutions (Resu 10H Prime)

Låg voltage (för RHI-(3-4.6)K-48ES-5G, S5-EH1P(3-6)K-L och S6-EA1P(3.6-6)K-L-enheter):

(Klicka på länkarna)

1. BYD (Battery-Box-Premium - LVS/LVM)
2. Pylon (Force-L1)
3. Pylon (US5000)
4. Räv (LV5200)
5. LG Energy Solutions (Resu3.3, Resu 6.5, Resu10)
6. Puredrive (PureStorage II Hybrid 5 kWh)
7. Gröna lösningar (Hem E10)
8. UZ Energi (Power Lite)
9. WeCo (5K3 XP/4K4 LT)

HÖGSPÄNNINGSBATTERIER:

BYD:

Batteribox Premium - HVS/HVM

HVS 5.1, 7.7, 10.2, 12.8

HVM 8.3, 11.0, 13.8, 16.6, 19.3, 22.1

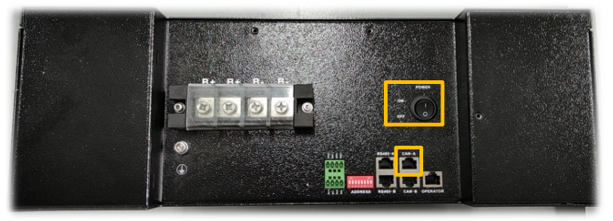

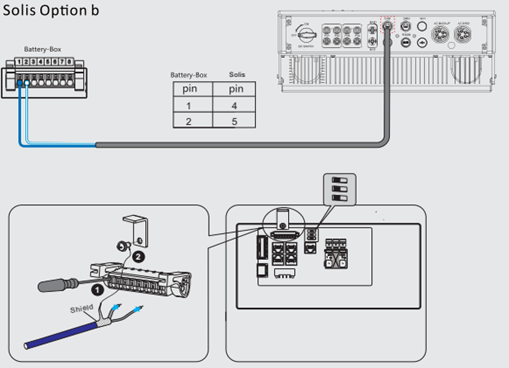

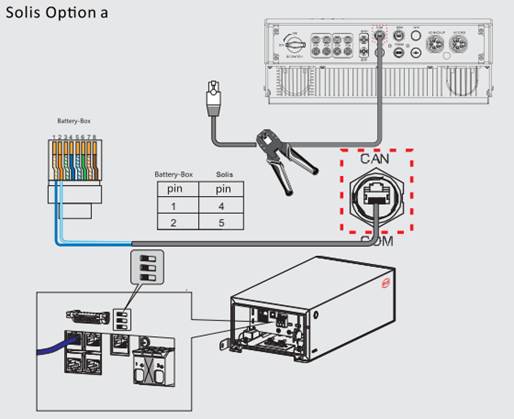

Om du vill ansluta ditt BYD-batteri med Solis-växelriktare är kommunikationsportarna på växelriktarsidan och BMS-sidan följande:

CAN-H (Controller Area Network High) på stift 1 (blå)

CAN-L (Controller Area Network Low) på stift 2 (blå/vit)

PylonTech:

Kraft-H2

Om du vill ansluta ditt Pylon-batteri med Solis-växelriktare är kommunikationsportarna på BMS-sidan följande:

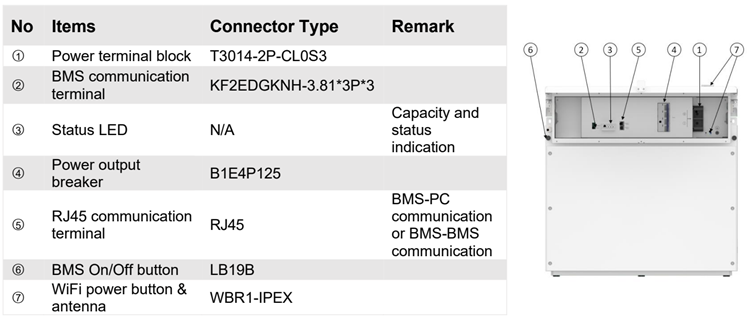

BMS:

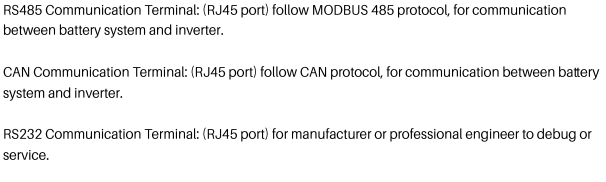

Kommunikationsterminaler:

Definition av RJ45-portstift

CAN-H (Controller Area Network High) på stift 4 (blå)

CAN-L (Controller Area Network Low) på stift 5 (blå/vit)

Soluna:

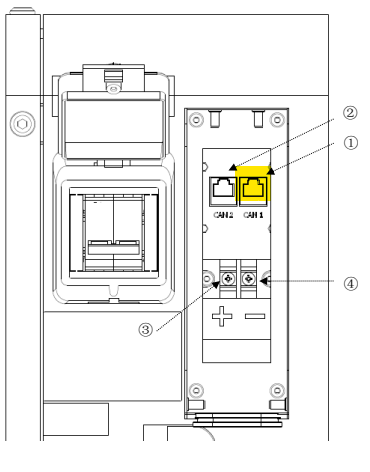

Modul 10K Pack HV

BMS:

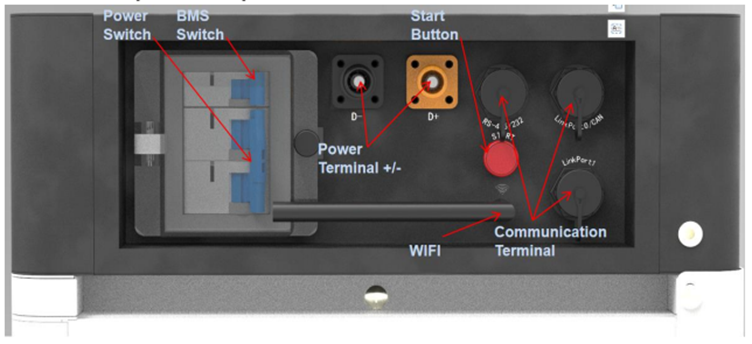

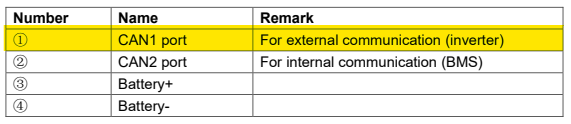

Se till att du använder rätt COM-port (CAN 1-port)

CAN-kommunikationsgränssnittet för Soluna-batteri är som följer:

CAN 1-port för växelriktarkommunikation

WECO:

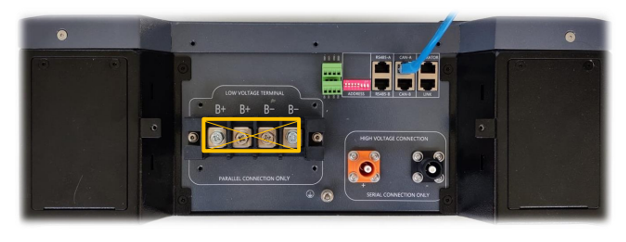

WeCo5K3-LV-HV och HV BOX XP

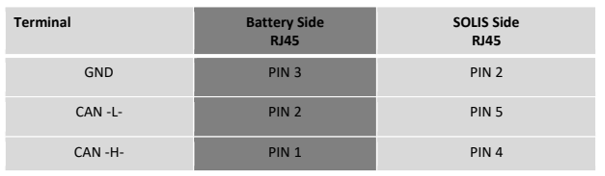

När du upprättar en anslutning mellan ditt Weco-batteri och Solis-växelriktare konfigureras kommunikationsportarna på BMS-sidan enligt följande:

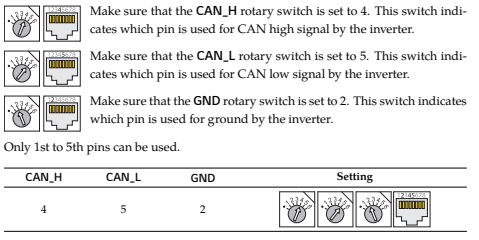

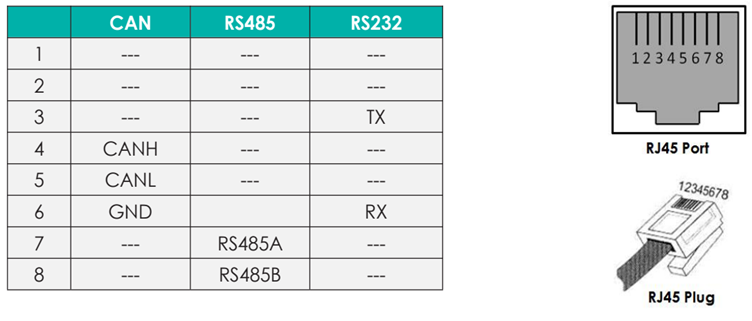

RJ45-port som motsvarar definitionen av CAN-bussstift

TA EN TITT PÅ FÖLJANDE ARTIKEL FÖR DETALJERADE INSTRUKTIONER OM HUR DU ANSLUTER DITT WECO-BATTERI TILL SOLIS-VÄXELRIKTARNA

https://solis-service.solisinverters.com/a/solutions/articles/44002490198?lang=en

Dyhet:

Tower-serien

Om du vill länka ett Dyness Tower-batteri med Solis-växelriktare, här är specifikationerna för kommunikationsporten på BMS-sidan:

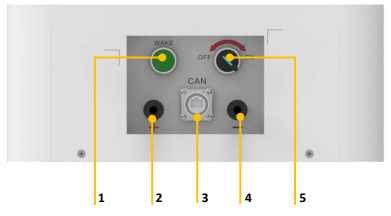

BMS-gränssnitt:

1: Ström-/väckningsknapp

2: Batterianslutning positiv

3: Port för CAN-kommunikation

4: Batterianslutning negativ

5: Strömbrytare

Pin-definition för CAN-kommunikation:

LG Energy Solutions:

Resu 10H Prime

Kabelanslutningar:

Kabelkonfiguration:

Avsnitt A:

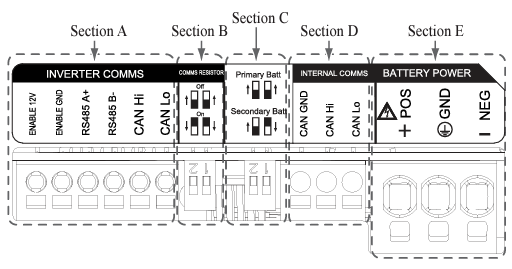

Växelriktares kommunikationsportar inklusive CAN/RS485 och aktiveringslinjer.

Avsnitt B:

DIP-omkopplare för inställning av kommunikationstermineringsmotstånd.

Avsnitt C:

DIP-omkopplare för inställning av primära/sekundära paket.

Avsnitt D:

Anslut inte de interna kommunikationsportarna

Avsnitt E:

Batteriströmportar inklusive positiv/negativ pol och jord (POS: strömterminal plus, NEG: strömterminal minus, GND: jord)

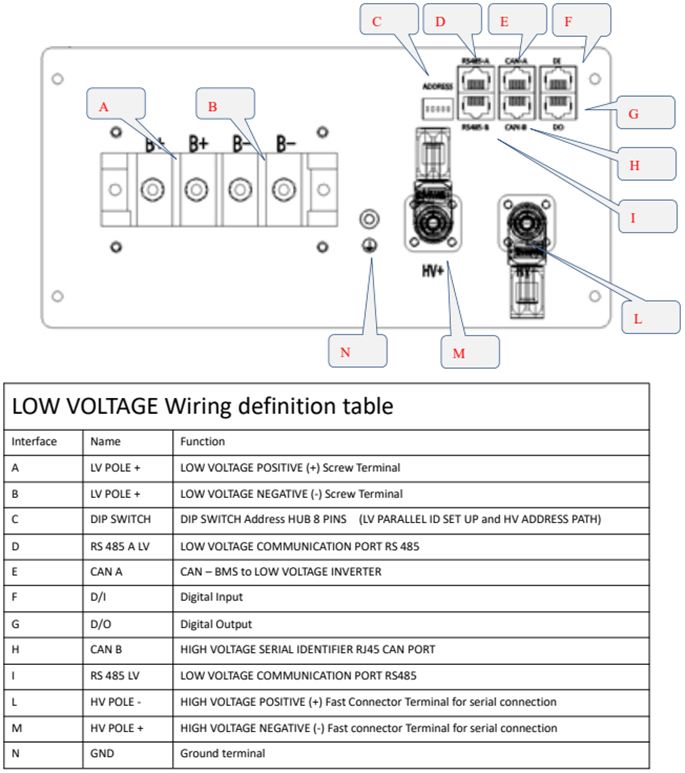

Guide för kabelanslutning:

Kommunikationsportar:

• Anslut först den aktiverade jordkabeln till terminal 2.
• Anslut den aktiverade 12V positiva ledningen till terminal 1.
• Välj den metod som matchar växelriktarens kommunikationsmetod i den markerade delen.
• Om växelriktaren använder RS485, anslut RS485-ledningarna (A+, B-) till plintarna 3 och 4. Om växelriktaren använder CAN-metoden, anslut CAN-linjerna (hög, låg) till plintarna 5 och 6.

DIP-omkopplare för inställning av kommunikationsavslutningsmotstånd för primära/sekundära paket

Sänk DIP-omkopplaren (Communication Termination resistor) helt nedåt för enkelpaket.

Använd BMS-porten på växelriktarens sida:

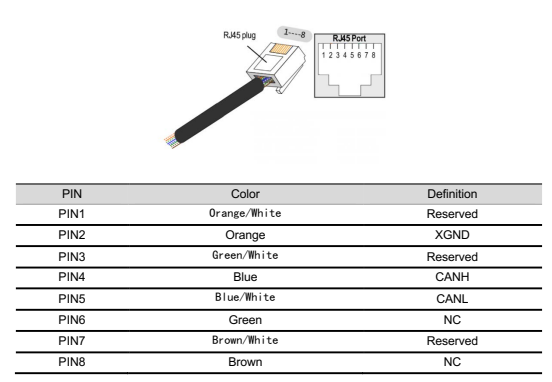

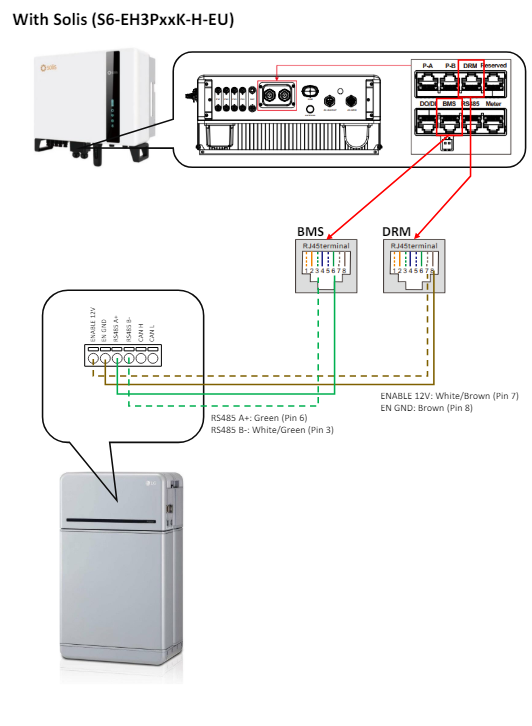

Anslut PIN-koder i enlighet med detta:

• Aktivera GND på PIN 2: Orange
• RS485 B- på stift 3: Grön/Vit
• RS485 A+ på STIFT 6: Grön
• Aktivera 12 V på stift 7: Brun/Vit

LÅG VOLTAGE BATTERIER:

BYD:

Batteribox Premium – LVS och LVM

LVS 5.1, 8.0, 12.0, 16.0, 20.0, 24.0

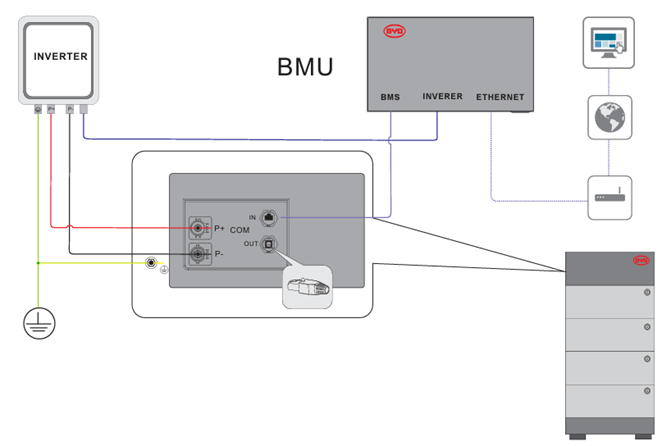

Kopplingsschema:

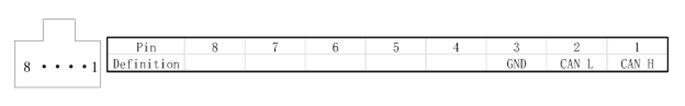

Stifttilldelning för BYD-batterier:

PylonTech:

Force-L1

För dem som siktar på att upprätta en anslutning mellan ett Pylon Force L1-batteri och Solis-växelriktare, här är kommunikationsportdetaljerna på BMS-sidan:

Contol-modulen:

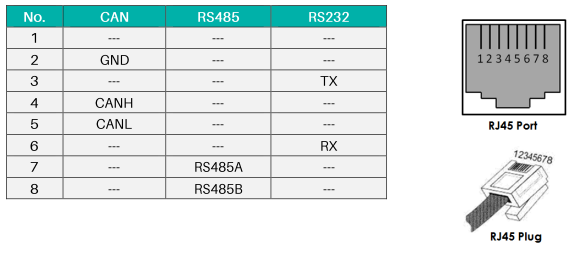

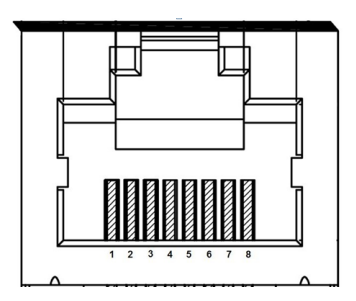

Definition av RJ45-portstift

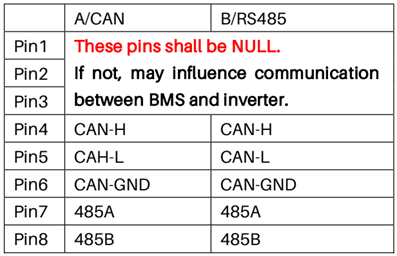

Notera: Andra stift måste vara NULL, om inte kan det påverka systemets kommunikation.

PylonTech:

US5000

Om du behöver ansluta ett Pylon US5000-batteri och Solis-växelriktare:

NOTERA: ANVÄND BURKKABELN SOM TILLHANDAHÅLLS AV PYLON

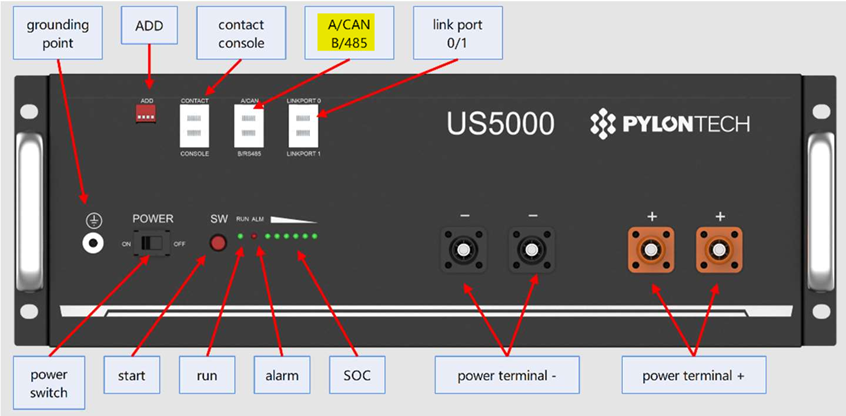

US5000 Frontpanel:

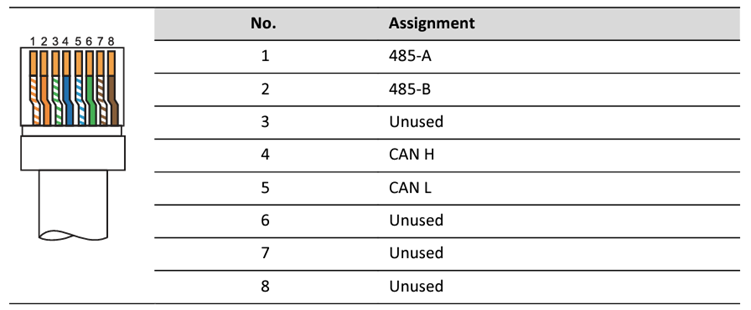

Definition av RJ45-portstift

Räv:

LV5200

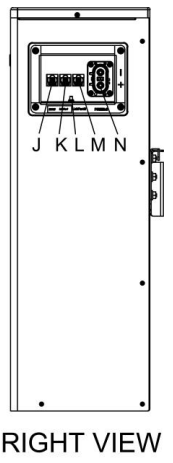

BMS-gränssnitt:

J: KAN

K: RS485

L: Jord skruv

M: LinkPort0

N: STRÖM-2

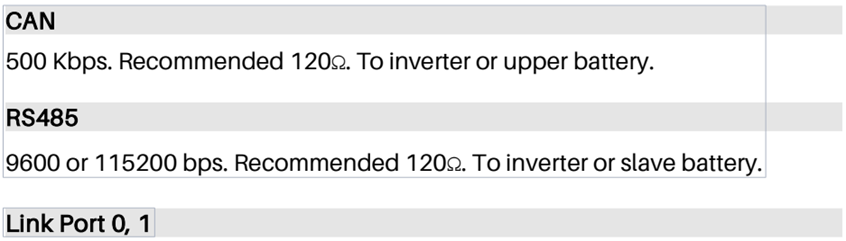

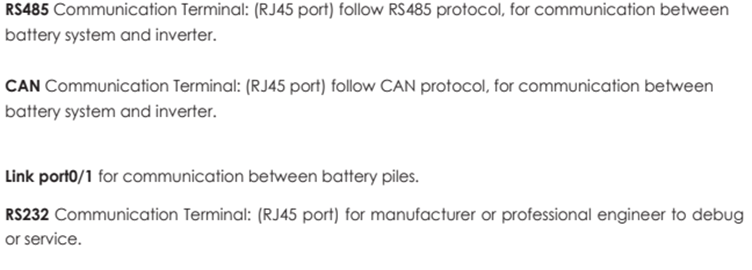

CAN / RS485 är kommunikationsgränssnittet till växelriktaren. Gränssnittet definieras på följande sätt:

Dip-omkopplare

LG Energy Solutions:

Resu3.3, Resu 6.5, Resu10

Ansluta nätverkskablar:

Anslut varje nätverkskabel till dess motsvarande nätverksport. Använd porten längst ner till vänster för det första batteripaketet, den längst ner till höger för det andra batteripaketet och den övre för växelriktaren.

Konfigurera batteripaketet:

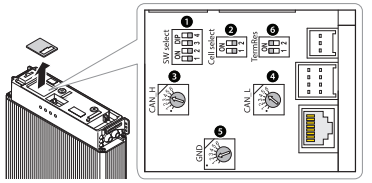

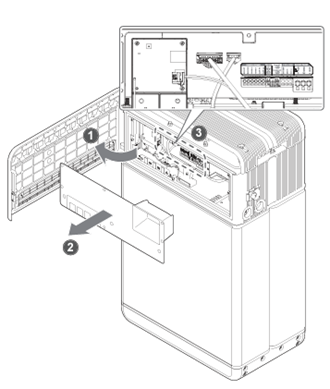

Ta bort brytarlocket genom att dra upp det för att exponera kretskortet.

Inställningar för CAN-bussstift:

Puredrive:

PureStorage II Hybrid 5kWh

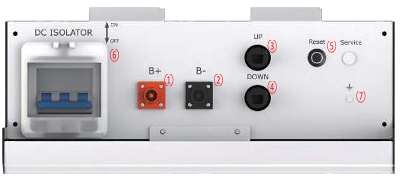

Gränssnitt för anslutning:

1. Batteri<-->Inverter strömkablar(+)
2. Batteri<-->Inverter strömkablar(-)
3. Kommunikationskablar (upp)
4. Kommunikationskablar (ner)
5. Knapp för batteriåterställning
6. DC-isolator
7. Jordningspunkt

Använd den medföljande kommunikationskabeln

Anslut kommunikationskablar enligt bilden nedan. Anslut COM-motståndet till det sista kommunikationsgränssnittet, som är öppet.

Observera att även vid installation av ett enda batteri eller flera batterier krävs COM-motstånd för att stärka CAN Bus-signalen.

8. Kommunikationskabel

9. COM motstånd

Koppla in COM-motståndet Sätt på skyddslocket

Green Solutions Inc.:

Hem E10

För att koppla ihop ditt Green solutions-batteri med Solis-växelriktare, observera följande kommunikationsportinställningar på BMS-sidan:

Kommunikationsterminaler:

UZ Energi:

Ström Lite

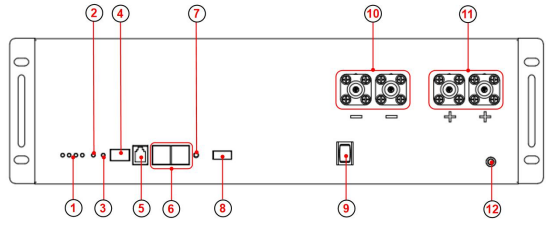

Batteriets gränssnitt:

1: SOC LED x4

2: Lysdiod för larm

3: KÖR LED

4: Uppringare

5: Kommunikationsport RJ11 RS232 Till övre maskinen

6: Kommunikationsport *2 RJ45 CAN till PCS RS485 intern anslutning

7: Återställ Vakna systemet från felstatus

8: Torr kontakt

9: Strömbrytare på/av

10: Port negativ x2 PSR6XAB svart 5,7, 25 mm2

11: Port Positiv x2 PSR6XBB Orange 5.7, 25mm2

12: GND M6 Gulgrön, 10 AWG

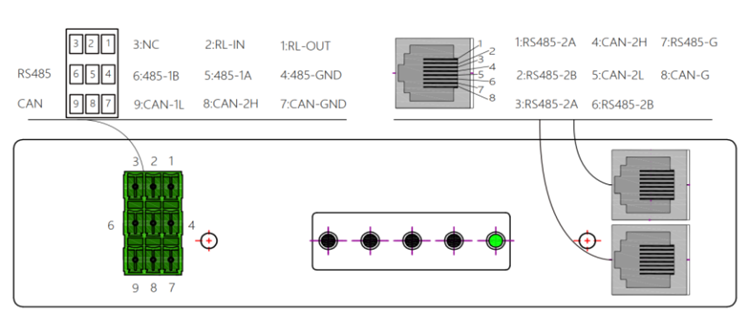

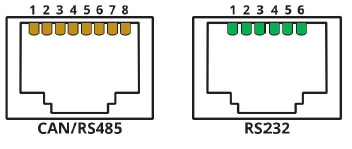

Definition av RJ45-port:

KAN:

• Stift 1: CAN-H
• Stift 5: CAN-L
• Stift 2, 3, 4, 6, 7: NC
• Stift 8: GND

RS485:

• Stift 1, 4, 5: NC
• Stift 2, 7: RS485-A
• Stift 3, 6: RS485-B
• Stift 8: GND

RS232:

• Stift 1, 2, 6: NC
• Stift 3: BMS-sändning; Datormottagare
• Stift 4: BMS-mottagare; Datorsändning
• Stift 5: GND

WeCo:

5K3 XP / 4K4 LT

Batteriets gränssnitt:

5K3 XP-EXEMPEL

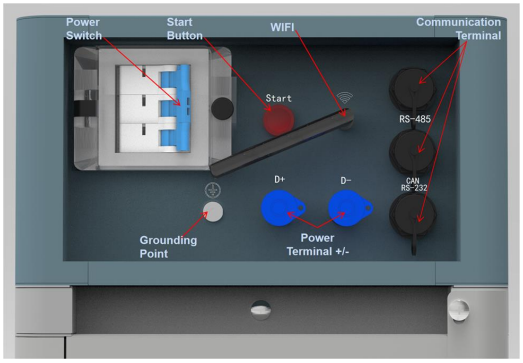

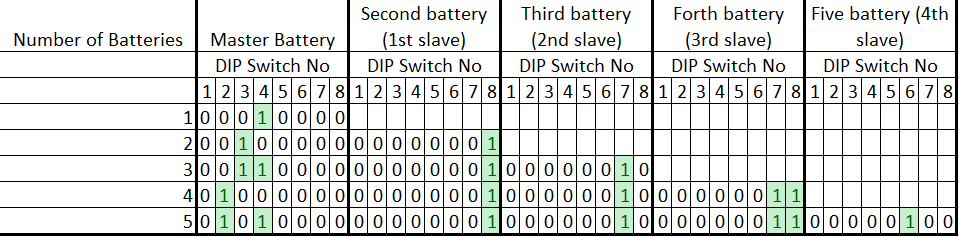

DIP-switchade är inställda på OFF (00000000). Endast DIP för sista slav måste ställas in annorlunda (00000100).

4K4 LT-EXEMPEL

DIP-switchade är inställda på OFF (00000000). Endast DIP för sista slav måste ställas in annorlunda (00000100).

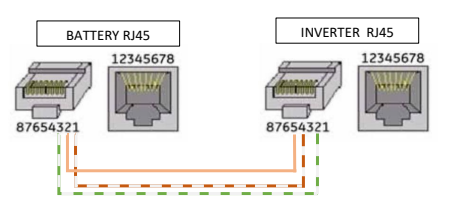

BMS CAN PIN OUT på batterisidan är detsamma för alla WeCo-batterier.

RJ45-terminalen på växelriktarsidan måste krympas för att matcha växelriktarens PIN OUT

TA EN TITT PÅ FÖLJANDE ARTIKEL FÖR DETALJERADE INSTRUKTIONER OM HUR DU ANSLUTER DITT WECO-BATTERI TILL SOLIS-VÄXELRIKTARNA

https://solis-service.solisinverters.com/a/solutions/articles/44002490198?lang=en

Vi hoppas att denna information om anslutning av batterier till växelriktare visar sig vara till hjälp. Om du har ytterligare frågor eller specifika batterikrav, tveka inte att kontakta oss. Vi är här för att hjälpa dig på alla sätt vi kan.
