Pylon US2000C/US3000C/US5000 Batteri - "Batt_Comm_FAIL" - "Inget batteri" larm

Problem: Solis hybridväxelriktare visar ett "Batt_Comm_FAIL" tidigare "CAN_Comm_FAIL" eller "Inget batteri"-larm när de är anslutna till US2000C eller US3000C/US5000 pylonbatterier.

"CAN_Comm_FAIL" : Detta fel indikerar ett kommunikationsfel på CAN-bussen (Controller Area Network), vilket innebär att växelriktaren inte kan upprätta en korrekt anslutning till batteriets batterihanteringssystem (BMS).

"Inget batteri" : Detta fel betyder att växelriktaren inte upptäcker något anslutet batteri. Det kan bero på frånkopplade eller felaktiga kablar, ett avstängt batteri eller felaktiga konfigurationsinställningar för växelriktaren.

Det kan också vara ett "uppföljningslarm" efter "Can Communication Failure".

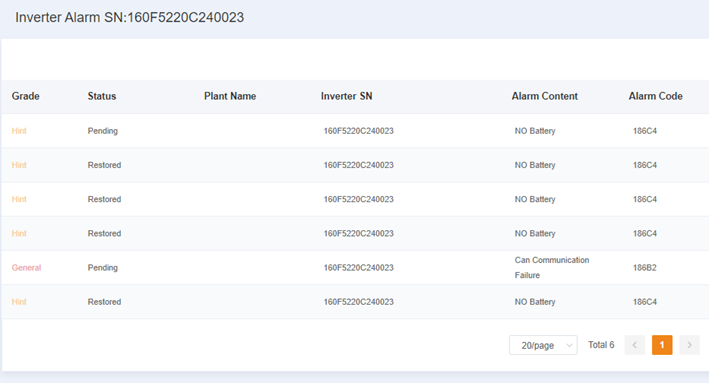

SolisCloud Larm

Grafiskt användargränssnitt, tabell

AI-genererat innehåll kan vara felaktigt.

Batt_Comm_FAIL larmlösning:

Lösning 1: Byt ut kabeln till den uppdaterade versionen som tillhandahålls av din distributör.

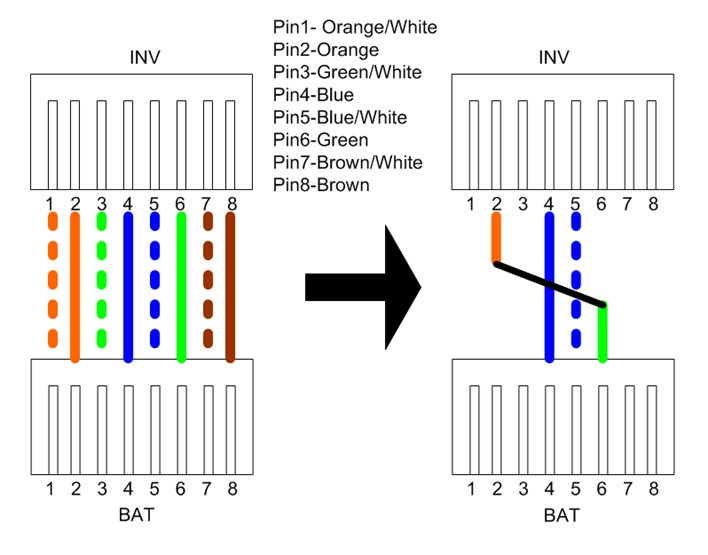

Lösning 2: Ändra strömkabeln till pinouten som visas nedan

Diagram

AI-genererat innehåll kan vara felaktigt.

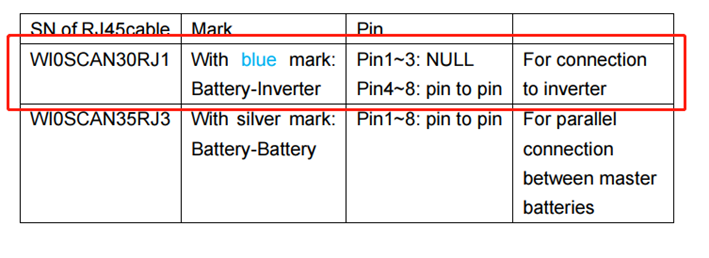

SN för RJ 45-kabel -

WIOSCAN30RJ1 (ny version)

WIOSCAN35RJ3 (gammal version)

Bräde

AI-genererat innehåll kan vara felaktigt.

Allmänna kontroller för batteriproblem:

Kontrollera kommunikationen mellan växelriktaren och batteriet

För att säkerställa att växelriktaren kommunicerar korrekt med batteriet och att batteriet matar ut volymtage, följ dessa steg:

Kontrollera batteriet att den RÖDA lysdioden - vid batteriet - inte lyser eller blinkar!
- Om den lyser eller blinkar är batteriet för tomt för att fungera. Ladda batteriet med en extern laddare tills lysdioderna återgår till grönt.
Kontrollera BMS och batterispänning på SolisCloud
- Öppna SolisCloud och navigera till avsnittet batteriövervakning.
- Välj både BMS Voltage och Battery Voltage för att kontrollera om systemet upptäcker batteriet korrekt.
Mät batteriets utspänning fysiskt
- Koppla bort batteriet från växelriktaren.
- Använd en multimeter för att mäta spänningen vid batteripolerna.
- Jämför denna avläsning med batterispänningen som visas i SolisCloud.

Om batterispänningen är betydligt lägre än förväntat eller inte detekteras i SolisCloud kan det finnas ett kommunikationsproblem eller ett problem med själva batteriet.
