 Puertos de comunicación para la conexión de la batería

A medida que la demanda de soluciones de energía limpia y confiable continúa creciendo, la compatibilidad de los inversores Solis con baterías de diferentes fabricantes se ha convertido en una preocupación fundamental para aquellos que buscan soluciones de almacenamiento de energía versátiles y eficientes. En este artículo, profundizaremos en los diversos métodos y consideraciones para conectar sin problemas los inversores Solis con baterías de múltiples fabricantes, lo que le permitirá adaptar su sistema de almacenamiento de energía a sus requisitos únicos.

Si desea conectar su batería con inversores Solís, los puertos de comunicación en el lado del inversor son los siguientes:

CAN-H (red de área del controlador alta) en el pin 4 (azul)

CAN-L (red de área del controlador baja) en el pin 5 (azul/blanco)

Cuando se trata de comprender los detalles de comunicación CAN para sus baterías, le recomendamos que consulte los manuales de baterías individuales proporcionados por cada fabricante. Los diferentes fabricantes de baterías pueden tener especificaciones y requisitos únicos para la comunicación CAN, por lo que es crucial consultar la documentación específica de las baterías que está utilizando.

Entendemos que esto puede ser un poco complejo, pero hemos compilado una lista de detalles de conexión de comunicación para varios fabricantes de baterías para ayudarlo.

Alta tensión (para  dispositivos S6-EH3P(5-10)K-H-EU y RHI-3P(5-10)K-HVES-5G):

(Por favor, haga clic en los enlaces)

1. BYD (Batería-Caja-Premium - HVS/HVM)
2. Pilón (Fuerza-H2)
3. Soluna (Módulo 10K Pack HV)
4. Weco (WeCo5K3-LV-HV)
5. Dyness (Serie Torre)
6. Soluciones energéticas LG (Resu 10H Prime)

Baja tensión (para  dispositivos RHI-(3-4.6)K-48ES-5G, S5-EH1P(3-6)K-L y S6-EA1P(3.6-6)K-L):

(Por favor, haga clic en los enlaces)

1. BYD (Batería-Caja-Premium - LVS/LVM)
2. Pilón (Fuerza-L1)
3. Pilón (US5000)
4. Zorro (LV5200)
5. Soluciones energéticas de LG (Resu3.3, Resu 6.5, Resu10)
6. Puredrive (PureStorage II híbrido de 5 kWh)
7. Soluciones Verdes (Inicio E10)
8. Energía UZ (Power Lite)
9. WeCo (5K3 XP/4K4 LT)

BATERÍAS DE ALTO VOLTAJE:

BYD:

Caja de batería premium - HVS/HVM

HVS 5.1, 7.7, 10.2, 12.8

HVM 8.3, 11.0, 13.8, 16.6, 19.3, 22.1

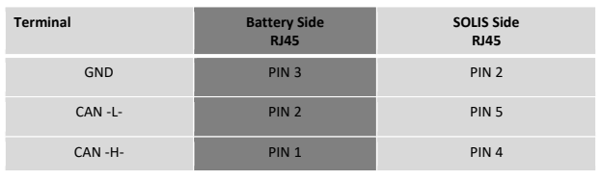

Si desea conectar su batería BYD con inversores Solis, los puertos de comunicación en el lado del inversor y en el lado BMS son los siguientes:

CAN-H (red de área del controlador alta) en el pin 1 (azul)

CAN-L (red de área del controlador baja) en el pin 2 (azul/blanco)

PylonTech:

Fuerza-H2

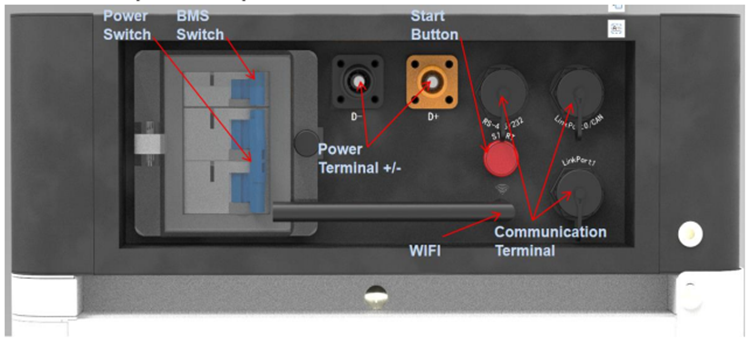

Si desea conectar su batería Pylon con inversores Solis, los puertos de comunicación en el lado BMS son los siguientes:

BMS:

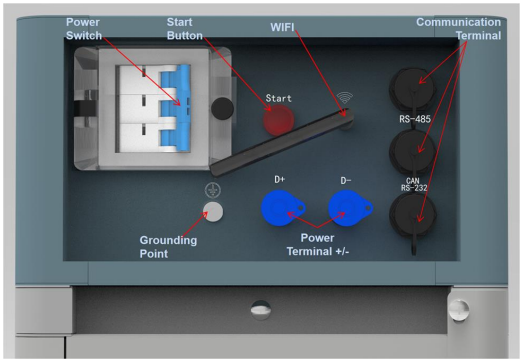

Terminales de comunicación:

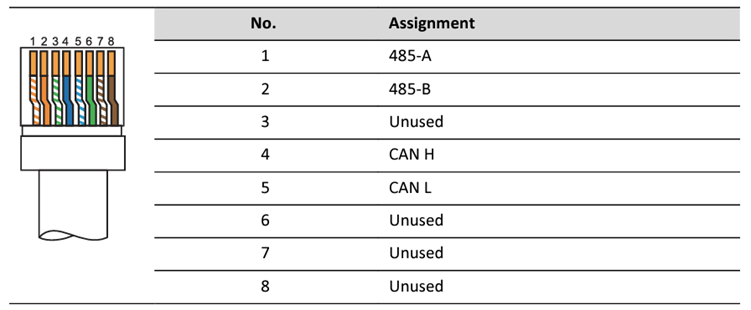

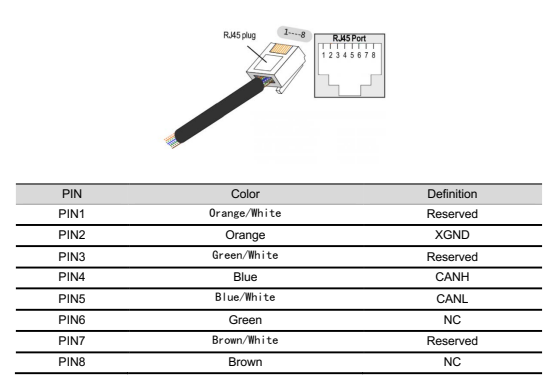

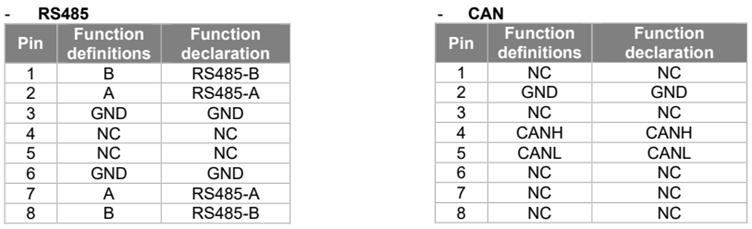

Definición de pin de puerto RJ45

CAN-H (red de área del controlador alta) en el pin 4 (azul)

CAN-L (red de área del controlador baja) en el pin 5 (azul/blanco)

Soluna:

Módulo 10K Pack HV

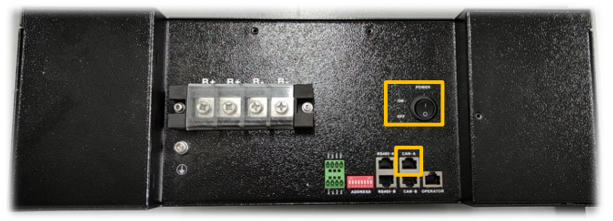

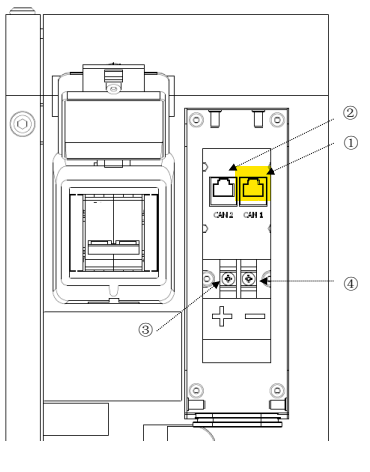

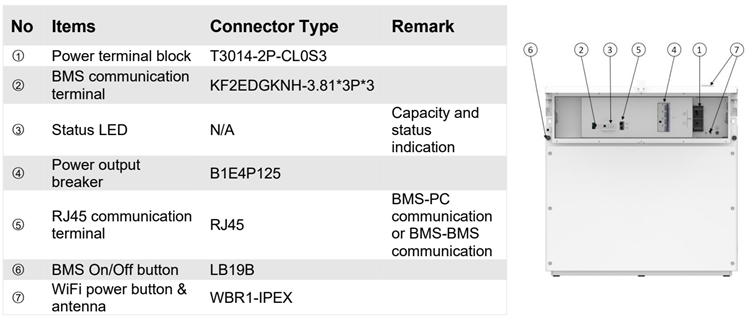

BMS:

Asegúrese de que está utilizando el puerto COM correcto (puerto CAN 1)

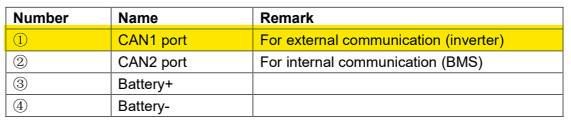

La interfaz de comunicación CAN para la batería Soluna es la siguiente:

CAN 1 puerto para la comunicación del inversor

WECO:

WeCo5K3-LV-HV y HV BOX XP

Al establecer una conexión entre su batería Weco y los inversores Solís, los puertos de comunicación en el lado BMS se configuran de la siguiente manera:

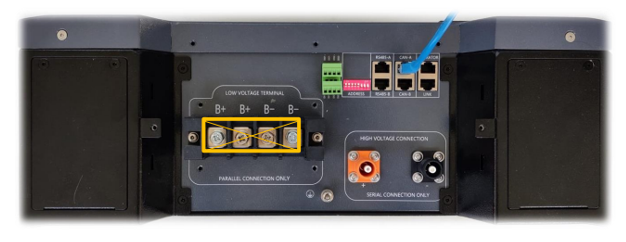

Puerto RJ45 correspondiente a la definición de pin del bus CAN

ECHE UN VISTAZO AL SIGUIENTE ARTÍCULO PARA OBTENER INSTRUCCIONES DETALLADAS SOBRE CÓMO CONECTAR SU BATERÍA WECO CON LOS INVERSORES SOLIS

https://solis-service.solisinverters.com/a/solutions/articles/44002490198?lang=en

Dinamismo:

Serie de torres

Si está buscando conectar una batería Dyness Tower con inversores Solís, aquí están las especificaciones del puerto de comunicación en el lado BMS:

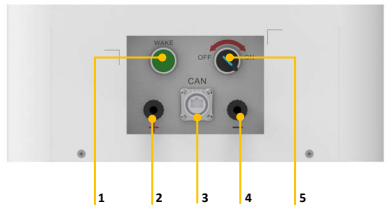

Interfaz BMS:

1: Botón de encendido/activación

2: Conexión de batería positiva

3: Puerto de comunicación CAN

4: Conexión de batería negativa

5: Interruptor de encendido

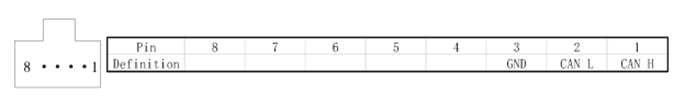

Definición de pin para la comunicación CAN:

Soluciones de LG Energy:

Resu 10H Prime

Conexiones de cables:

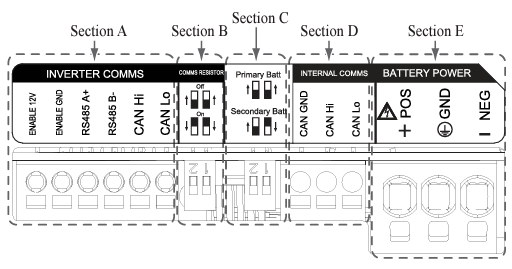

Configuración de cables:

Sección A:

Puertos de comunicación del inversor incluyendo CAN/RS485 y líneas de habilitación.

Sección B:

Interruptor DIP para ajustar la resistencia de terminación de comunicación.

Sección C:

Interruptor DIP para el ajuste de paquetes primarios/secundarios.

Sección D:

No conecte los puertos de comunicación interna

Sección E:

Puertos de alimentación de la batería, incluidos el polo positivo/negativo y la tierra (POS: terminal de alimentación plus, NEG: terminal de alimentación menos, GND: tierra)

Guía para la conexión de cables:

Puertos de comunicación:

• Primero, conecte el cable de conexión a tierra al terminal 2.
• Conecte la línea positiva de habilitación de 12 V al terminal 1.
• Seleccione el método que coincida con el método de comunicación del inversor en la parte marcada.
• Si el inversor utiliza RS485, conecte las líneas RS485 (A+, B-) a los terminales 3 y 4. Si el inversor utiliza el método CAN, conecte las líneas CAN (alto, bajo) a los terminales 5 y 6.

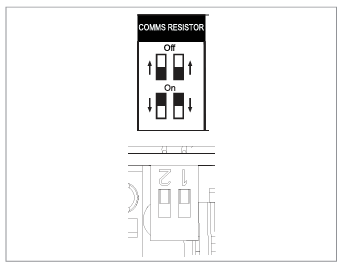

Interruptor DIP para el ajuste de la resistencia de terminación de comunicación de paquetes primarios/secundarios

Baje el interruptor DIP (resistencia de terminación de comunicación) completamente hacia abajo para un solo paquete.

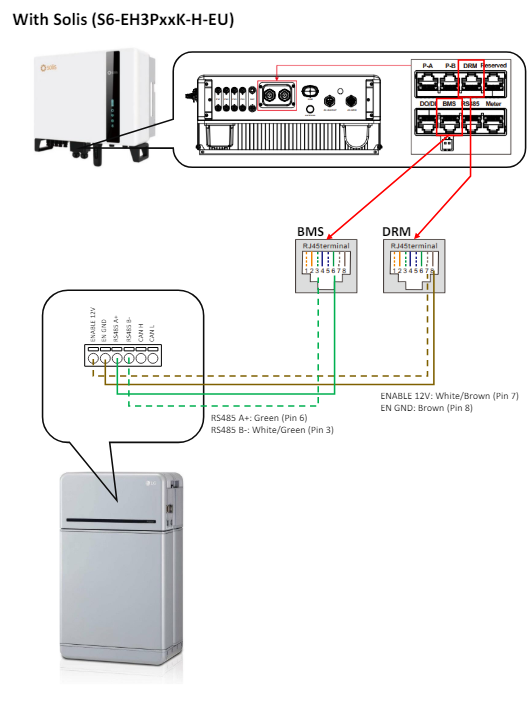

Utilice el puerto BMS en el lado del inversor:

Conecte los PIN según corresponda:

• Habilitar GND en el PIN 2: Naranja
• RS485 B- en el pin 3: Verde/Blanco
• RS485 A+ en el PIN 6: Verde
• Habilitar 12 V en el PIN 7: Marrón/Blanco

BATERÍAS DE BAJO VOLTAJE:

BYD:

Caja de batería Premium – LVS y LVM

LVS 5.1, 8.0, 12.0, 16.0, 20.0, 24.0

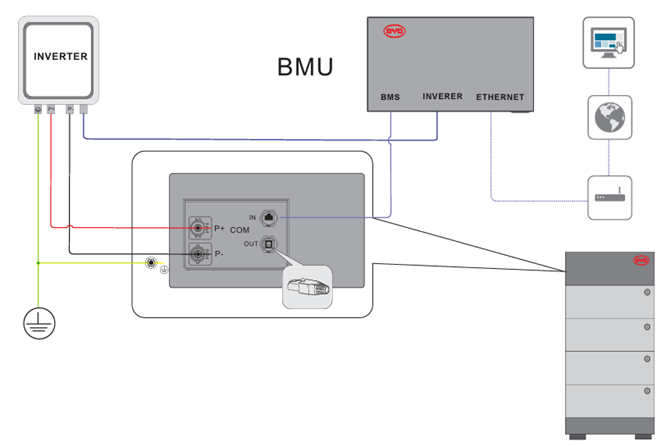

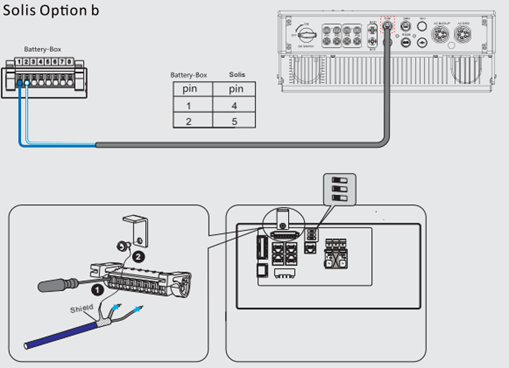

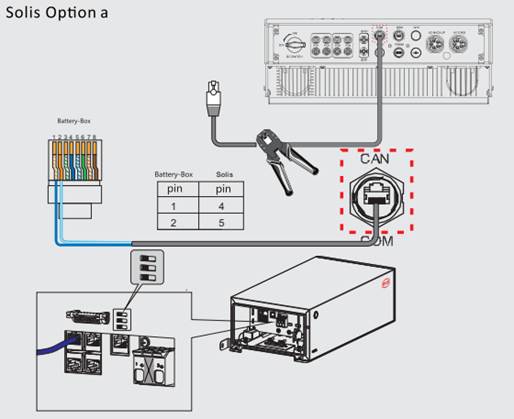

Diagrama de conexión:

Asignación de pines para baterías BYD:

PylonTech:

Fuerza-L1

Para aquellos que buscan establecer una conexión entre una batería Pylon Force L1 y los inversores Solis, aquí están los detalles del puerto de comunicación en el lado BMS:

Módulo Contol:

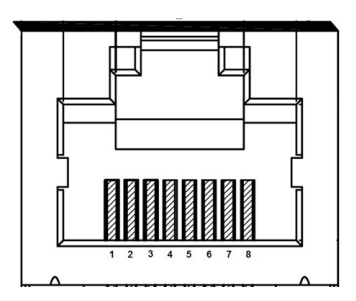

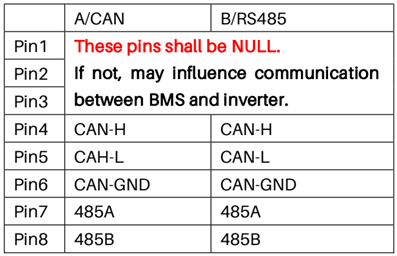

Definición de pin de puerto RJ45

Nota: El otro Pin debe ser NULL, de lo contrario puede influir en la comunicación del sistema.

PylonTech:

US5000

Si necesitas conectar una batería Pylon US5000 e inversores Solís:

NOTA: UTILICE EL CABLE CAN PROPORCIONADO POR PYLON

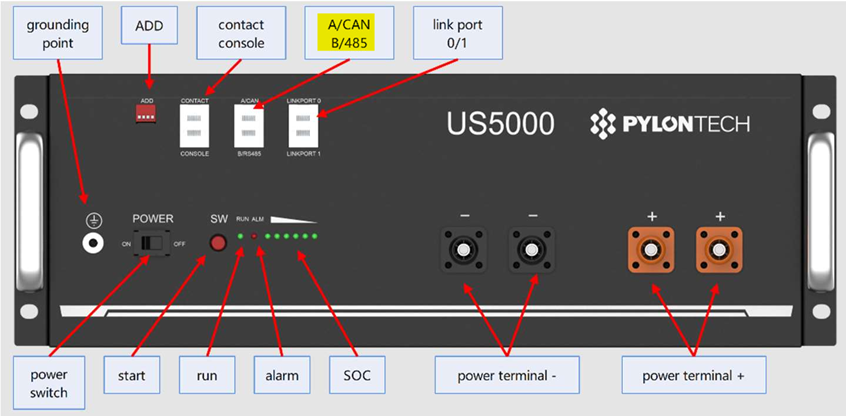

Panel frontal US5000:

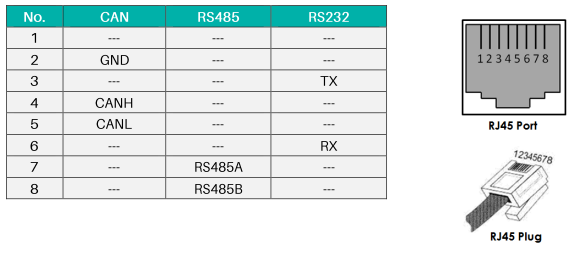

Definición de pin de puerto RJ45

Zorro:

LV5200

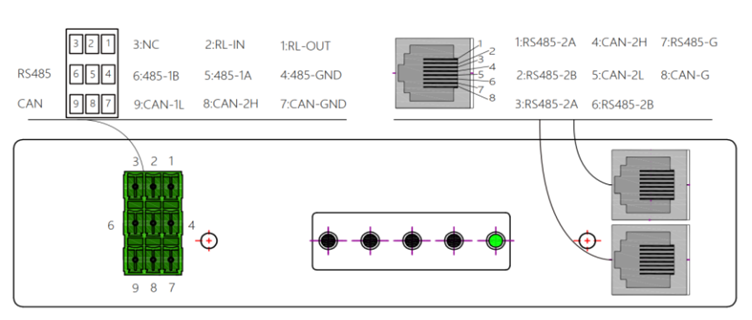

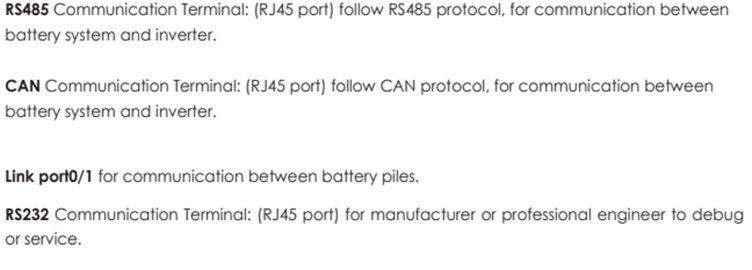

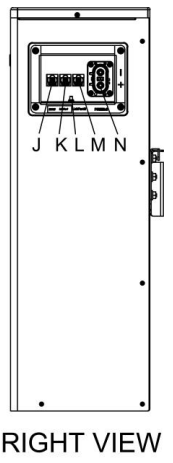

Interfaz BMS:

J: PUEDE

K: RS485

L: Tornillo de tierra

M: LinkPort0

N: POTENCIA-2

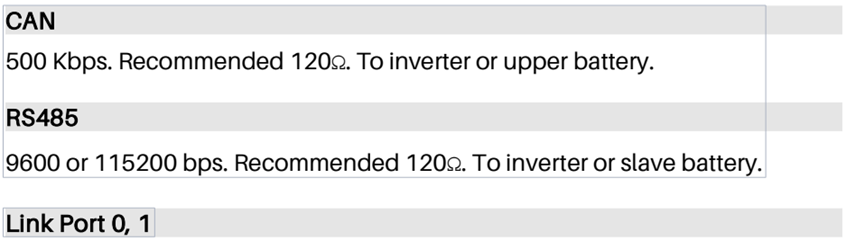

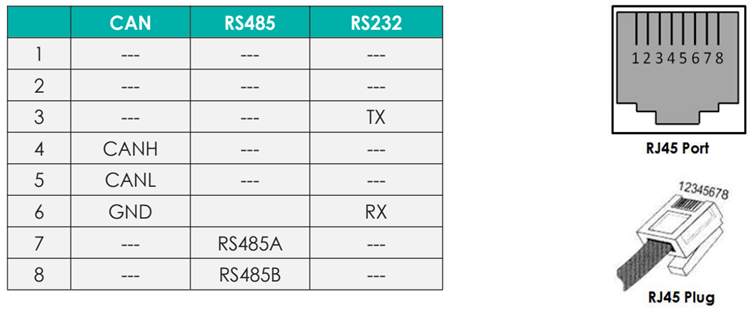

CAN / RS485 es la interfaz de comunicación con el inversor. La interfaz se define de la siguiente manera:

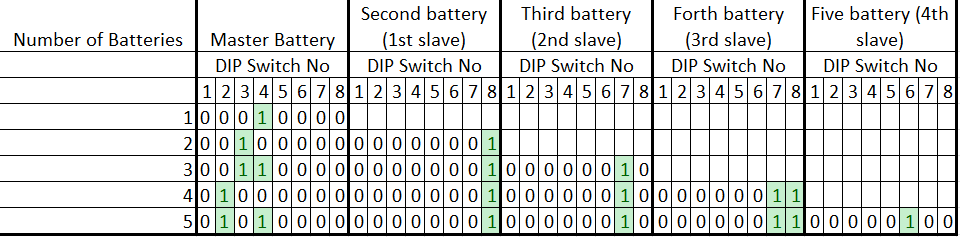

Interruptores DIP

Soluciones de LG Energy:

Resu3.3, Resu 6.5, Resu10

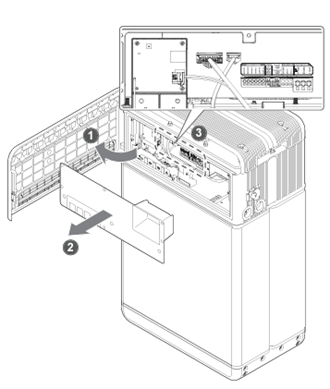

Conexión de cables de red:

Conecte cada cable de red a su puerto de red correspondiente. Utilice el puerto de la parte inferior izquierda para el primer paquete de baterías, el de la parte inferior derecha para el segundo paquete de baterías y el de la parte superior para el inversor.

Configuración del paquete de baterías:

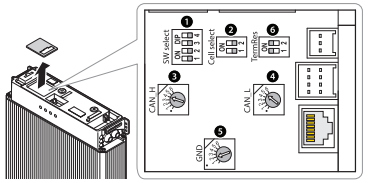

Retire la cubierta del interruptor tirando de ella hacia arriba para exponer la placa de circuito.

Configuración para el pin del bus CAN:

Puredrive:

PureStorage II Híbrido de 5 kWh

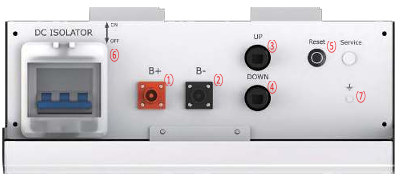

Interfaz de conexión:

1. Batería< - >Cables de alimentación del inversor (+)
2. Batería< - > Cables de alimentación del inversor (-)
3. Cables de comunicación (arriba)
4. Cables de comunicación (abajo)
5. Botón de reinicio de la batería
6. Aislador de CC
7. Punto de conexión a tierra

Utilice el cable de comunicación suministrado

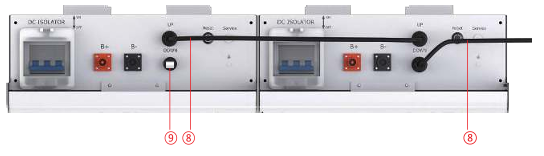

Conecte los cables de comunicación como se muestra a continuación. Conecte la resistencia COM a la última interfaz de comunicación, que está abierta.

Tenga en cuenta que incluso con la instalación de una sola batería o la instalación de varias baterías, se requiere una resistencia COM para fortalecer la señal del bus CAN.

8. Cable de comunicación

9. COM resistencia

Enchufe la resistencia COM Coloque la tapa protectora

Soluciones Verdes Inc.:

Inicio E10

Para interconectar su batería Green solutions con inversores Solis, tenga en cuenta la siguiente configuración del puerto de comunicación en el lado BMS:

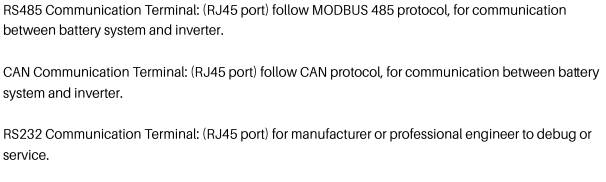

Terminales de comunicación:

UZ Energía:

Potencia Lite

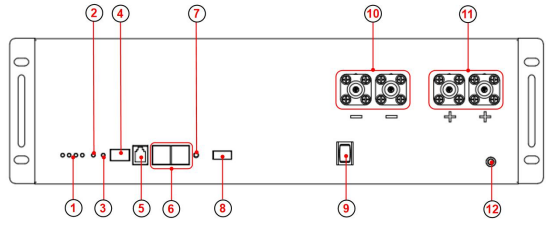

Interfaz de la batería:

1: LED SOC x4

2: LED de alarma

3: LED de ejecución

4: Marcador

5: Puerto de comunicación RJ11 RS232 a la máquina superior

6: Puerto de comunicación *2 RJ45 CAN a PCS RS485 Conexión interna

7: Restablecer el sistema Waken desde el estado de mal funcionamiento

8: Contacto seco

9: Interruptor de encendido/apagado

10: Puerto Negativo x2 PSR6XAB Negro 5.7, 25 mm2

11: Puerto positivo x2 PSR6XBB Naranja 5.7, 25mm2

12: GND M6 Amarillo-Verde, 10 AWG

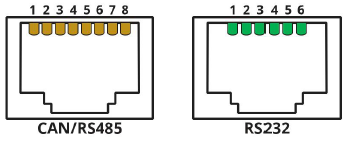

Definición de puerto RJ45:

ENLATAR:

• Pin 1: CAN-H
• Pin 5: CAN-L
• Pin 2, 3, 4, 6, 7: NC
• Pin 8: GND

RS485:

• Pin 1, 4, 5: NC
• Pin 2, 7: RS485-A
• Pin 3, 6: RS485-B
• Pin 8: GND

RS232:

• Pin 1, 2, 6: NC
• Pin 3: Transmisión BMS; Receptor de computadora
• Pin 4: Receptor BMS; Transmisión por computadora
• Pin 5: GND

Weco:

5K3 XP / 4K4 LT

Interfaz de la batería:

EJEMPLO DE 5K3 XP

Los interruptores DIP están todos desactivados (00000000). Solo el DIP del último esclavo debe establecerse de manera diferente (00000100).

EJEMPLO DE 4K4 LT

Los interruptores DIP están todos desactivados (00000000). Solo el DIP del último esclavo debe establecerse de manera diferente (00000100).

BMS CAN PIN OUT en el lado de la batería es el mismo para cualquier batería WeCo.

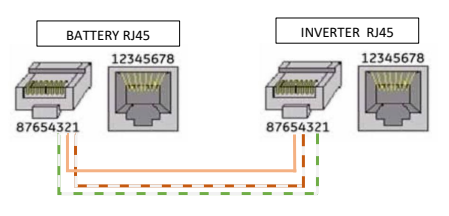

El terminal RJ45 en el lado del inversor debe engarzarse para que coincida con el pin OUT del inversor

ECHE UN VISTAZO AL SIGUIENTE ARTÍCULO PARA OBTENER INSTRUCCIONES DETALLADAS SOBRE CÓMO CONECTAR SU BATERÍA WECO CON LOS INVERSORES SOLIS

https://solis-service.solisinverters.com/a/solutions/articles/44002490198?lang=en

Esperamos que esta información sobre la conexión de las baterías a los inversores sea útil. Si tiene más preguntas o requisitos específicos de la batería, no dude en ponerse en contacto con nosotros. Estamos aquí para ayudarlo en todo lo que podamos.
