Acoplamiento en CA con el inversor híbrido Solis S6-3P
Escenarios, configuraciones y buenas prácticas
Autor: Equipo técnico de Solis
Audiencia: Instaladores, EPC y profesionales de O&M que reacondicionan plantas FV existentes o amplían capacidades de almacenamiento híbrido.
Descarga: El PDF está adjunto al final del artículo
Visión general
El acoplamiento en CA permite integrar un inversor fotovoltaico conectado a red existente con un inversor híbrido trifásico Solis S6, habilitando almacenamiento en baterías, energía de respaldo y control avanzado de vertido, sin necesidad de reconstruir el lado CC del campo fotovoltaico instalado.
El híbrido S6 es compatible tanto con inversores trifásicos conectados a red Solis como de terceros, lo que lo hace ideal para proyectos de retrofit y ampliaciones por fases.
Nota de firmware: Antes de poner en marcha modos con acoplamiento en CA, actualice siempre el inversor híbrido S6 al firmware más reciente para garantizar compatibilidad de funciones y estabilidad.
Cuándo tiene sentido el acoplamiento en CA
- Reacondicionamiento de plantas FV existentes: Mantener el inversor conectado a red actual y añadir baterías para autoconsumo, desplazamiento horario (TOU) y respaldo.
- Despliegues por fases: Comenzar con FV y añadir almacenamiento posteriormente sin volver a cablear las cadenas FV.
- Parques mixtos: El híbrido S6 admite inversores FV trifásicos Solis o de terceros dentro de unos límites de potencia especificados.
Dos topologías probadas
Para las series S6‑EH3P(12‑20)K‑H y S6‑EH3P(8‑15)K02‑NV‑YD‑L
1) Acoplamiento en CA por Smart‑Port (conexión directa AC‑Gen)
Qué es:
El inversor FV (Solis o de terceros) se conecta al puerto AC‑Gen (Smart Port) del híbrido S6. El híbrido gestiona la interacción con el almacenamiento y las cargas.
Requisitos y comportamientos clave
- Conectar solo inversores trifásicos conectados a red; la potencia AC del inversor FV debe ser ≤ la potencia AC nominal del híbrido S6.
- Control de vertido en red: Dado que el S6 no puede limitar directamente un inversor de terceros, active Control Máximo de Exportación
(Smart Port → AC Couple → Basado en Potencia de Exportación & SOC).
Si la exportación supera el límite configurado durante un tiempo definido (p. ej., >100 W durante 30 s), el S6 abre el relé del smart‑port para evitar sobrevertido. - Reparto de potencia en modo aislado: El inversor de terceros debe admitir OFLS (deslastre por sobrefrecuencia) y UFLR (incremento por subfrecuencia) conforme a su código de red.
El S6 modula la frecuencia; por ejemplo, con SOC ≥ 85 %, el híbrido eleva la frecuencia para limitar la FV y proteger la batería de sobrecarga.
Casos de uso típicos
- Instalaciones que priorizan límites estrictos de vertido o vertido cero a red.
- Inversores de terceros de menor potencia respecto a la potencia nominal del híbrido S6.

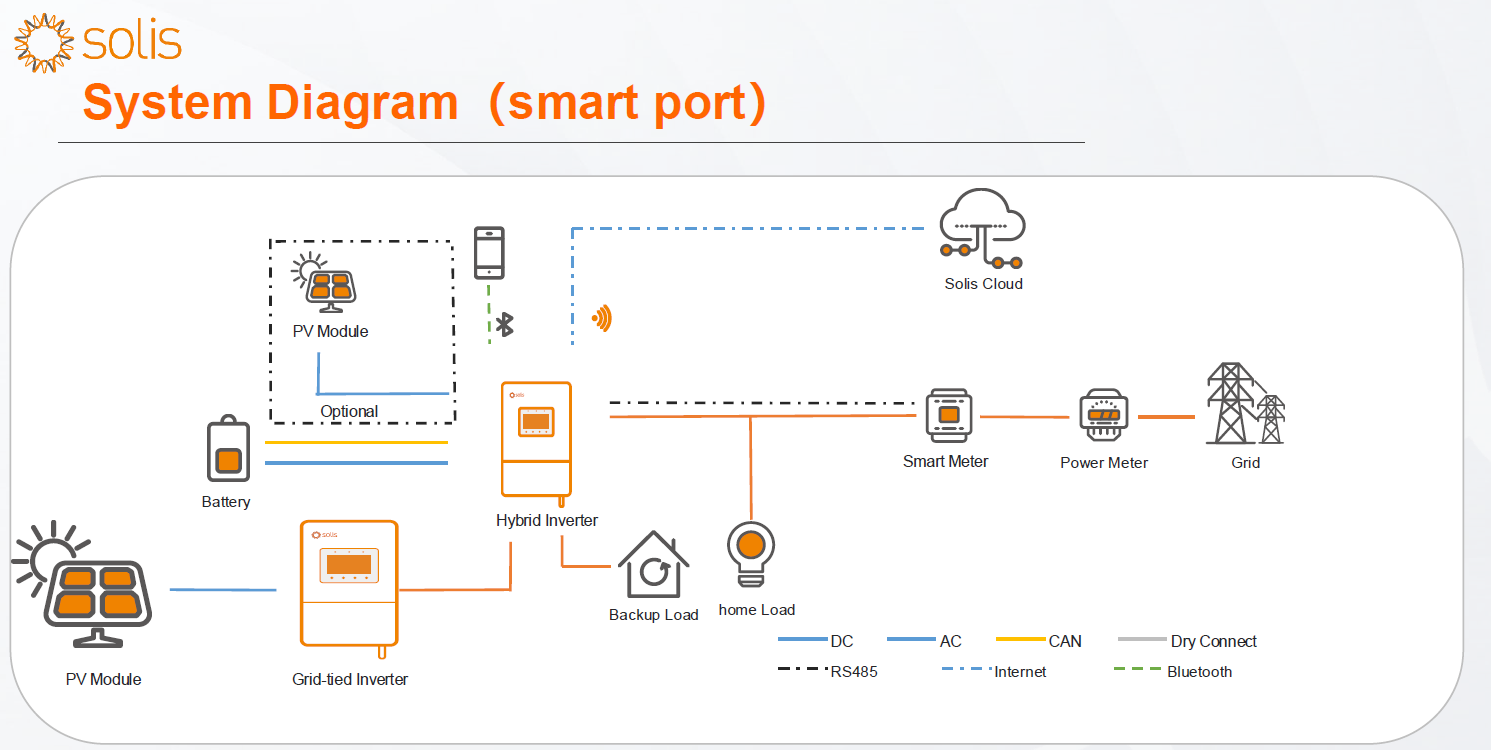

(Módulos FV → Inversor FV Solis/de terceros → Smart Port del híbrido S6; Batería; Cargas de respaldo y domésticas; Contador; SolisCloud)
Para las series S6‑EH3P(12‑20)K‑H y S6‑EH3P(5‑10)K‑H
2) Acoplamiento en CA en el lado de red con doble contador
Qué es:
El inversor FV se conecta en el lado de red, mientras que el híbrido supervisa tanto la red como el inversor FV mediante dos contadores inteligentes:
- Contador inteligente 1 (Red, ID: 001, contraseña: 1000)
- Contador inteligente 2 (Inversor FV, ID: 002, contraseña: 1000)
Ventajas clave
- El híbrido monitoriza con precisión la importación/exportación de red y la producción FV para optimizar la carga/descarga de la batería y los límites de vertido.
- Separación clara de funciones: la generación FV permanece en el bus de red; el híbrido gestiona almacenamiento, cargas y lógica de exportación con visibilidad completa a través de los contadores.
Aspectos esenciales de medida y cableado

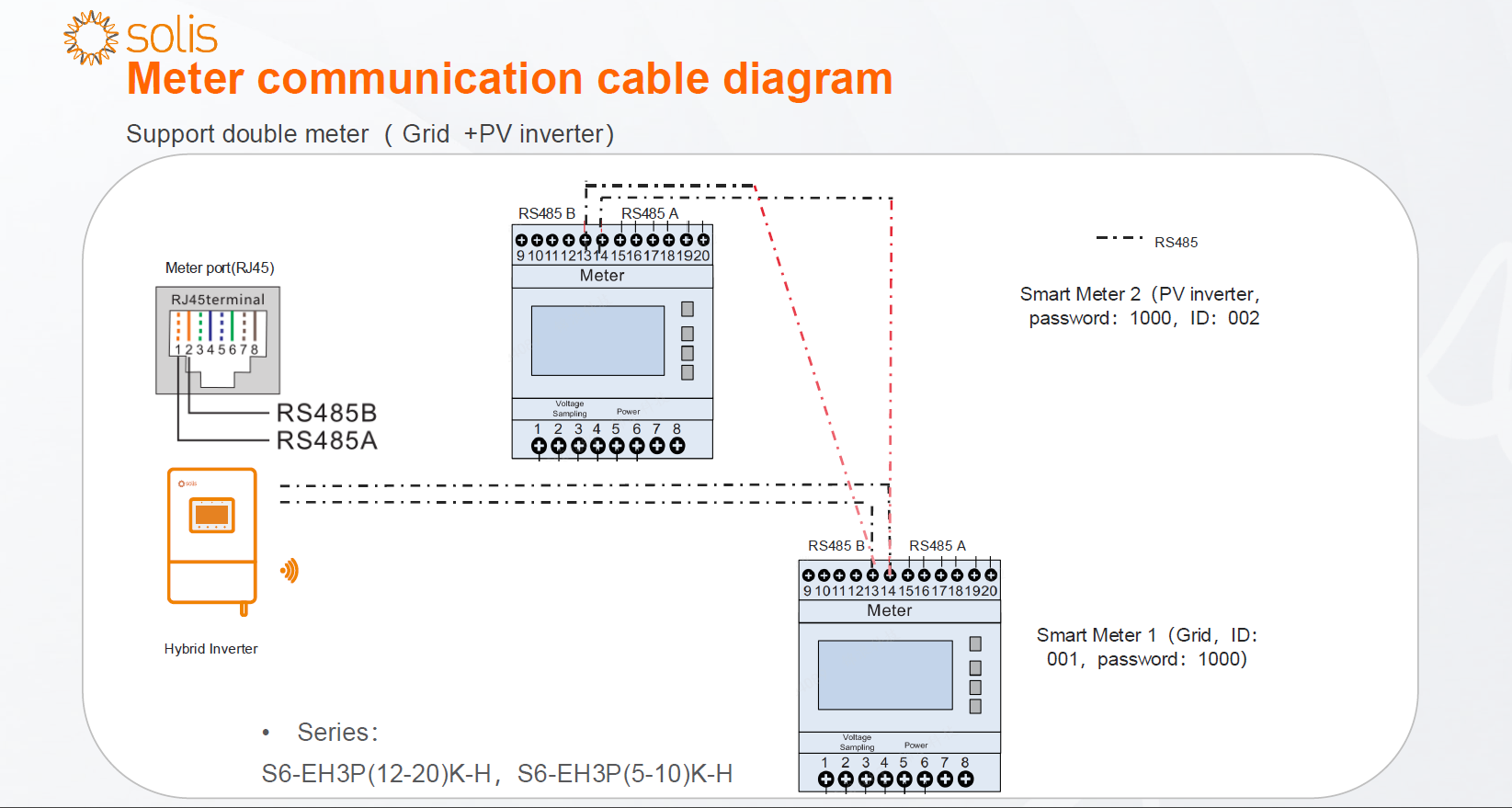

- Conexiones RS‑485 desde los contadores al puerto de contador del S6 (RJ45); configurar IDs y contraseñas como se indica.
- En la interfaz del inversor:

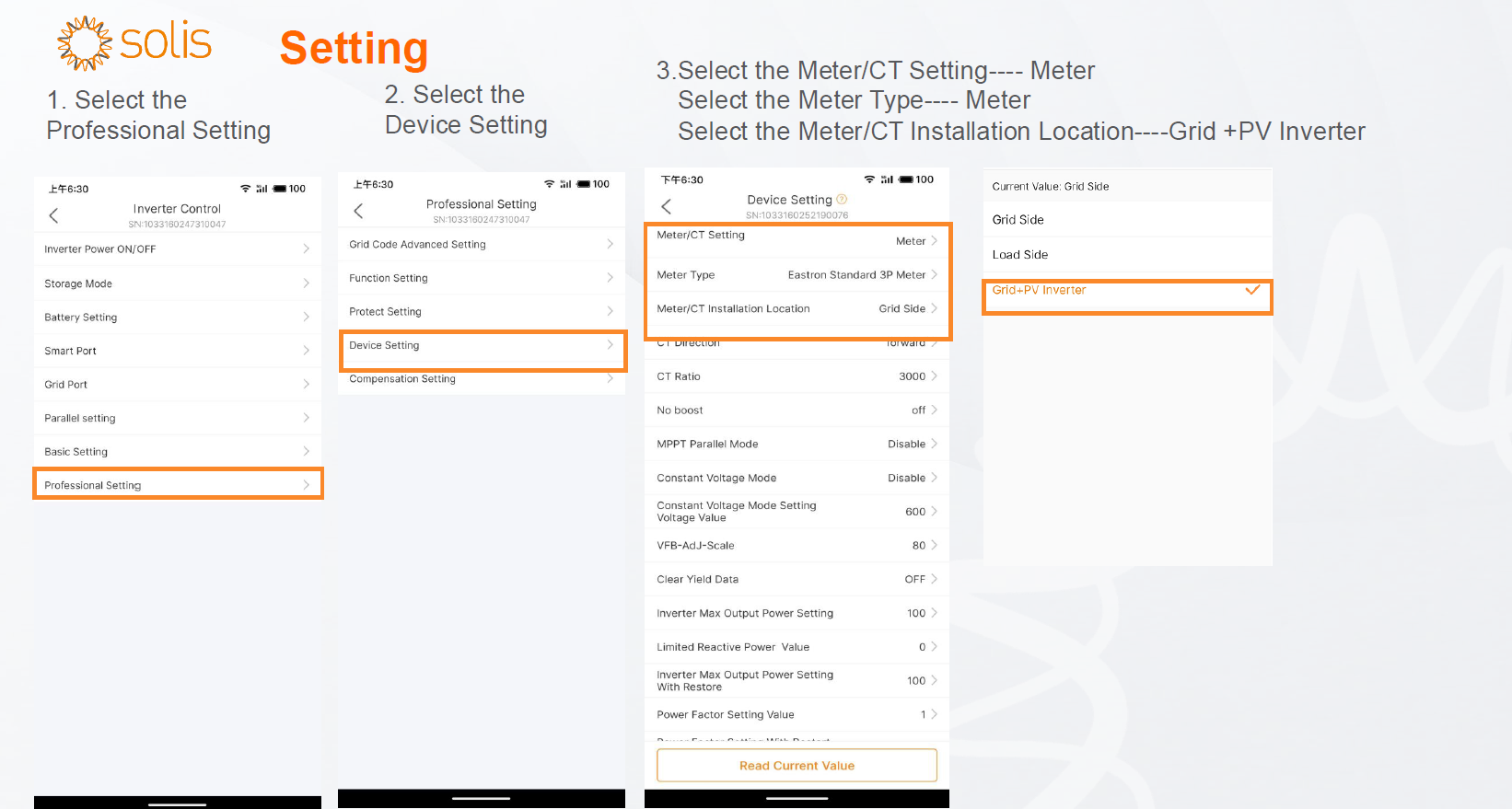

Professional Setting → Device Setting → Meter/CT Setting, elegir tipo de contador y Ubicación de instalación: Red + Inversor FV.

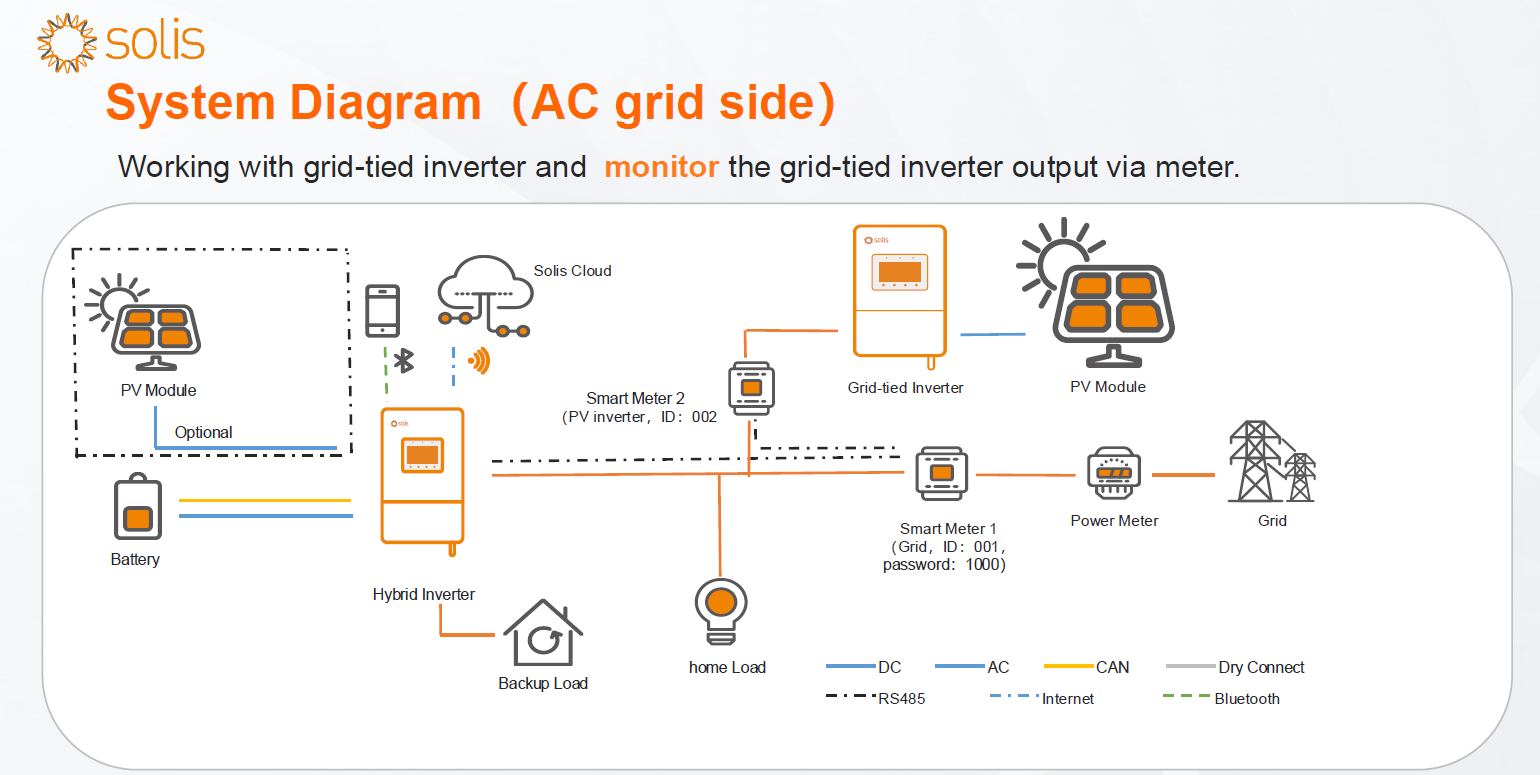

(Inversor FV en el bus de red; Contador 1 mide la red; Contador 2 mide el inversor FV; RS‑485 al S6; Batería; Cargas; SolisCloud)
Configuración paso a paso
A) Acoplamiento en CA por Smart‑Port (con inversor FV Solis/de terceros)

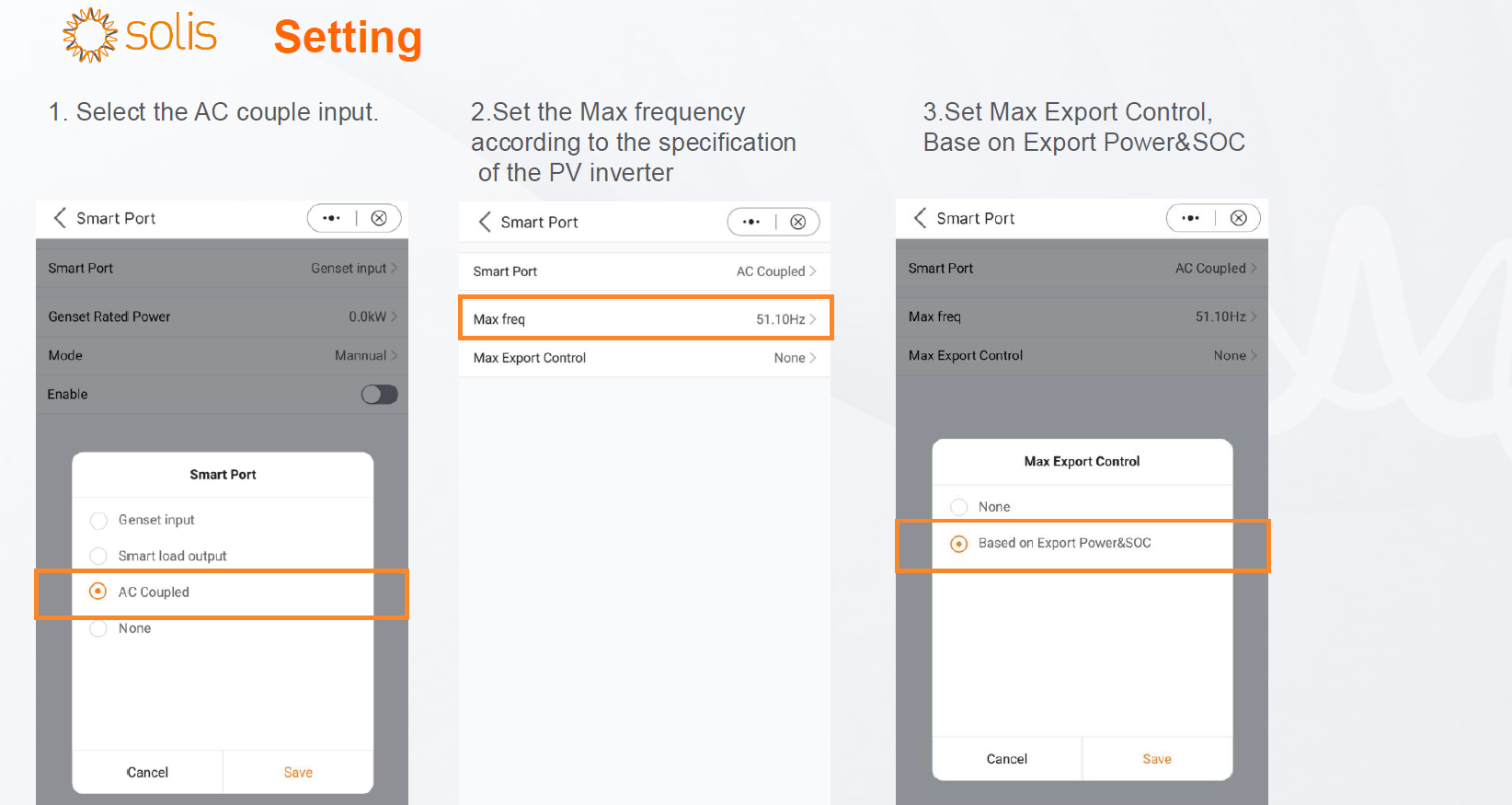

- Seleccionar AC‑Couple Input en los ajustes del híbrido S6.
- Ajustar la Frecuencia Máxima según la especificación del inversor FV (garantiza el funcionamiento correcto de OFLS en modo aislado).
- Activar Control Máximo de Exportación:
- Modo: Basado en Potencia de Exportación & SOC
- Efecto: Abre el relé del smart‑port si la exportación supera el límite configurado durante el tiempo definido
(referencia de fábrica: 100 W durante 30 s).
B) Acoplamiento en el lado de red con doble contador
Cableado
- Instalar el Contador 1 en el punto de conexión a red (ID: 001, contraseña: 1000).
- Instalar el Contador 2 en la línea del inversor FV (ID: 002, contraseña: 1000).
- Conectar ambos mediante RS‑485 A/B al puerto de contador del S6 (RJ45).
Configuración en la UI del inversor
- Professional Setting → Device Setting → Meter/CT Setting
- Tipo de contador: Meter
- Ubicación de instalación: Red + Inversor FV
Verificación de IDs/contraseñas:

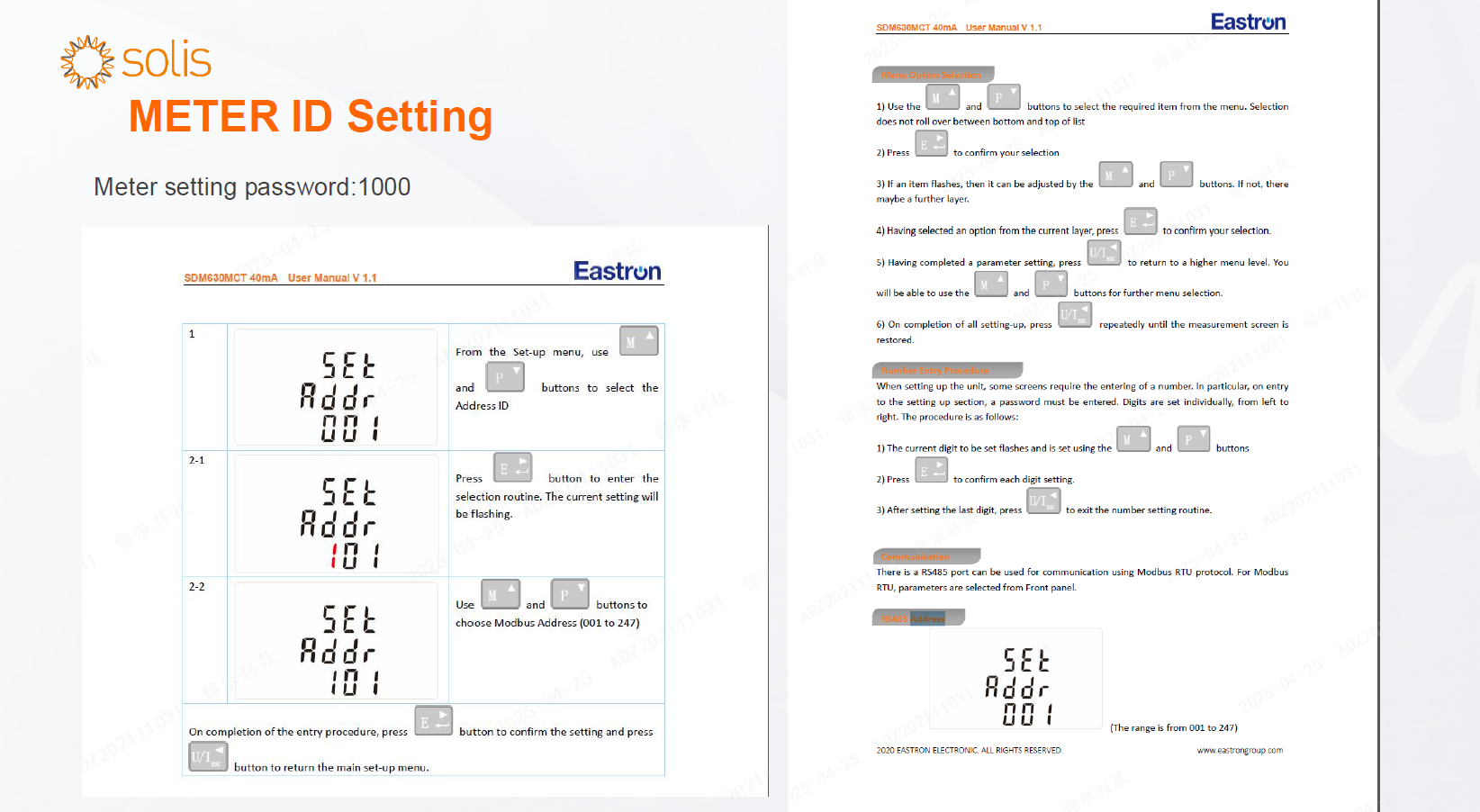

Usar la contraseña de configuración del contador (1000) para confirmar los IDs (001 y 002).
Buenas prácticas de diseño y puesta en marcha
- Adecuación de potencia: Asegurar que la potencia AC del inversor FV ≤ potencia AC nominal del híbrido S6 cuando se use el Smart‑Port. Esto mantiene la selectividad de protecciones y el margen del relé.
- Cumplimiento del código de red: En funcionamiento aislado con inversores de terceros, configurar el código de red correcto y verificar compatibilidad OFLS/UFLR para permitir la limitación por frecuencia.
- Estrategia de límite de vertido: Cuando se requiera vertido cero o límites estrictos, usar Control Máximo de Exportación (topología Smart‑Port) o supervisión con doble contador (topología en lado de red).
- Firmware actualizado: Actualizar el híbrido S6 (y el inversor FV si aplica) al firmware más reciente antes de probar límites de vertido o transiciones a modo isla.
- Pruebas de validación
- En red: Simular alta producción FV para confirmar la limitación de vertido y el comportamiento del relé del smart‑port.
- En aislado: Con SOC ≥ 85 %, verificar que el aumento de frecuencia limite la FV según lo esperado.
Preguntas frecuentes
P1: ¿Puedo acoplar en CA cualquier inversor FV monofásico al híbrido trifásico S6?
R: No. Solo se admiten inversores trifásicos conectados a red para el acoplamiento en CA por Smart‑Port con el híbrido trifásico S6.
P2: ¿Cómo limita el S6 la exportación si no puede controlar directamente un inversor FV de terceros?
R: Activando Control Máximo de Exportación (Basado en Potencia de Exportación & SOC).
Si la exportación medida supera el límite configurado durante la ventana definida (ref. 100 W / 30 s), el S6 abre el relé del smart‑port y detiene la contribución del inversor acoplado en CA.
P3: ¿Qué garantiza un funcionamiento seguro en modo aislado con un inversor FV de terceros?
R: El inversor de terceros debe admitir respuesta potencia‑frecuencia (OFLS/UFLR) según su código de red, permitiendo al S6 regular la producción FV ajustando la frecuencia del sistema; por ejemplo, limitando cuando el SOC ≥ 85 %.
P4: ¿Puede el S6 monitorizar la producción FV de un inversor conectado en el lado de red?
R: Sí. Utilice doble contador (Red = ID 001, Inversor FV = ID 002) y configure
Ubicación de instalación del Meter/CT: Red + Inversor FV para una visibilidad completa.
Resumen
Tanto si se conecta mediante el Smart‑Port para acoplamiento directo en CA como si se opta por el acoplamiento en el lado de red con doble contador, el híbrido trifásico Solis S6 ofrece una vía sólida para añadir baterías, aplicar límites de vertido y habilitar respaldo sin modificar el lado CC de la FV.
Siga los pasos de configuración específicos de cada topología, mantenga el firmware actualizado y valide las respuestas de exportación y frecuencia para asegurar una instalación conforme y robusta.
