Actualización del Software de la BCU


1.0 Actualización mediante PC (Recomendado)

Requisitos previos

  • Un cable Ethernet.
  • Un ordenador portátil.
  • El archivo de actualización de la BCU copiado en el PC. El archivo es proporcionado por BMSER.

Ejemplo

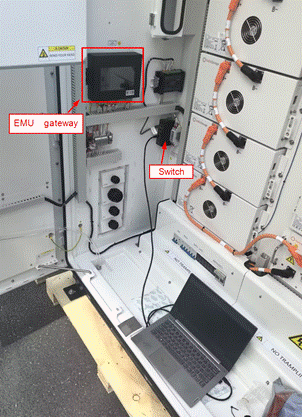

Conecte el puerto WAN1 del gateway EMU y el ordenador al mismo switch

Ejemplo

IMG_256

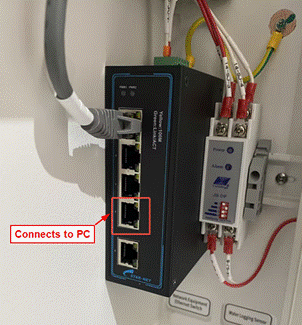

Conecte los puertos Ethernet del switch como se muestra en la siguiente figura:



1.1 Actualización en un entorno de red con DHCP habilitado

Pasos

  • Configure el adaptador Ethernet del PC para obtener una dirección IP automáticamente (DHCP).
  • Abra un navegador web en el PC (se recomienda Google Chrome) e introduzca la dirección IP actual de WAN1 del gateway EMU.
  • Inicie sesión en la interfaz web. Consulte Inicio de sesión en la interfaz de pantalla.

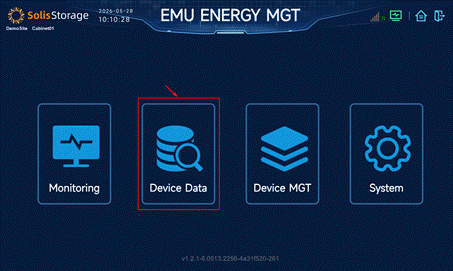

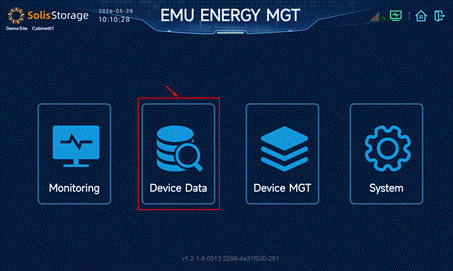

  • Haga clic en Device Data.

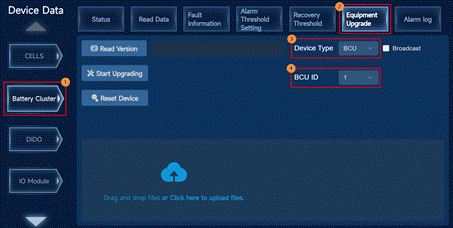

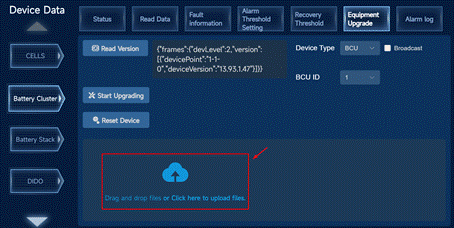

  • Haga clic en Battery Cluster ► Equipment Upgrade.
  • Seleccione BCU en la lista desplegable Device Type.
  • Seleccione BCU ID 1.

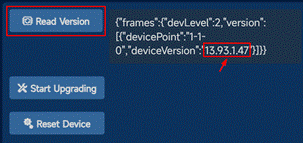

  • Haga clic en Read Version para comprobar la versión actual de la BCU.

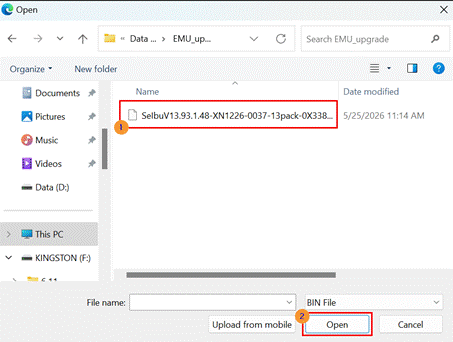

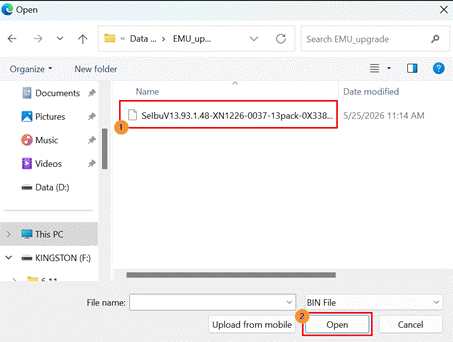

  • Haga clic o arrastre el archivo de actualización de la BCU para cargarlo.

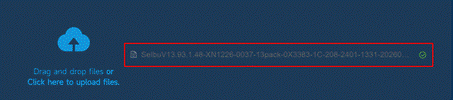

  • Espere hasta que la carga se complete. Una marca de verificación verde indica que la carga se ha realizado correctamente.

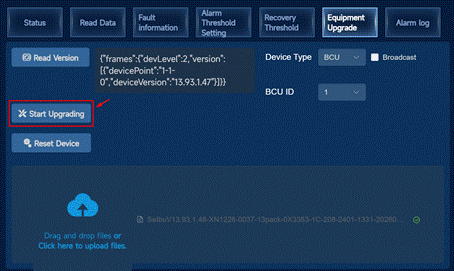

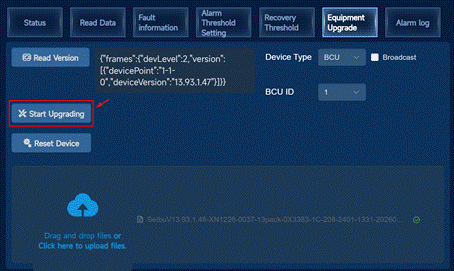

  • Haga clic en Start Upgrading.



未命名Atención: No salga ni actualice la página actual durante el proceso de actualización. De lo contrario, la actualización podría fallar o la página podría mostrarse incorrectamente.

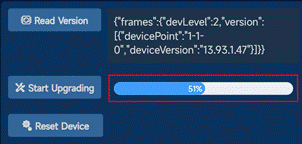

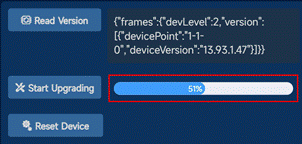

La barra de progreso muestra el estado de la actualización. El proceso tarda aproximadamente 5 minutos.

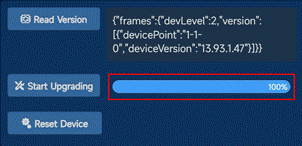

  • Cuando la barra de progreso alcance el 100 % y el indicador de conexión del sistema permanezca en verde de forma estable, la actualización del software del clúster de baterías habrá finalizado.

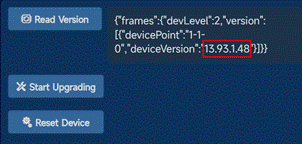

  • Haga clic nuevamente en Read Version y confirme que el número de versión coincide con el archivo de actualización, como se muestra en las siguientes figuras.

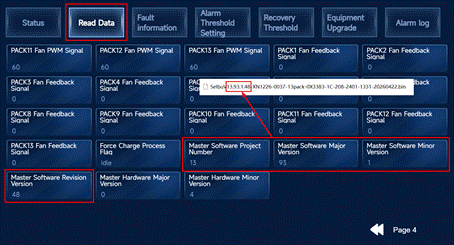

  • Acceda a la pestaña Read Data y verifique que la versión del software de la BCU coincida con el paquete de actualización, como se muestra a continuación.



新图像Nota: Los datos mostrados en las figuras son únicamente de referencia. Los datos reales pueden variar según el entorno de la instalación.



1.2 Actualización en un entorno de red sin DHCP

Pasos

  • Consulte EverCore - Configuración del puerto WAN1 del EMU para obtener la IP actual, la dirección de puerta de enlace (Gateway) y la máscara de red del puerto WAN1 del gateway EMU.

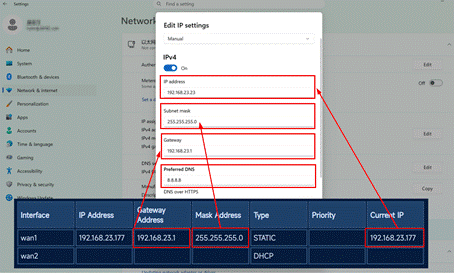

  • Configure el adaptador Ethernet del PC en modo manual y establezca los parámetros IPv4 de la siguiente manera:
    • La dirección IP del PC debe estar en la misma subred que la IP actual de WAN1.
    • La máscara de subred IPv4 del PC debe coincidir con la máscara de red de WAN1.
    • La puerta de enlace IPv4 del PC debe coincidir con la dirección Gateway de WAN1.
    • Servidor DNS preferido: 8.8.8.8.




  • Haga clic en Battery Cluster ► Equipment Upgrade.
  • Seleccione BCU en la lista desplegable Device Type.
  • Seleccione BCU ID 1.




  • Haga clic en Read Version para comprobar la versión actual de la BCU.



  • Haga clic o arrastre el archivo de actualización de la BCU para cargarlo.



  • Espere hasta que la carga se complete. Una marca de verificación verde indica que la carga se ha realizado correctamente.



  • Haga clic en Start Upgrading.



未命名Atención: No salga ni actualice la página actual durante el proceso de actualización. De lo contrario, la actualización podría fallar o la página podría mostrarse incorrectamente.

La barra de progreso muestra el estado de la actualización. El proceso tarda aproximadamente 5 minutos.



  • Cuando la barra de progreso alcance el 100 % y el indicador de conexión del sistema permanezca en verde de forma estable, la actualización del software del clúster de baterías habrá finalizado.



  • Haga clic nuevamente en Read Version y confirme que el número de versión coincide con el archivo de actualización, como se muestra en las siguientes figuras.



  • Acceda a la pestaña Read Data y verifique que la versión del software de la BCU coincida con el paquete de actualización, como se muestra a continuación.



新图像Nota: Los datos mostrados en las figuras son únicamente de referencia. Los datos reales pueden variar según el entorno de la instalación.



2.0 Actualización mediante memoria USB

Requisitos previos

  • Una memoria USB formateada en FAT, con una longitud no superior a 5 cm.
  • El archivo de actualización del clúster de baterías copiado en la memoria USB. El archivo es proporcionado por BMSER.

Ejemplo



Pasos

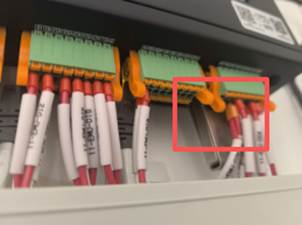

  •  Inserte la memoria USB en el puerto USB del gateway EMU.





  • Pulse Battery Cluster ► Equipment Upgrade.
  • Seleccione BCU en la lista desplegable Device Type.
  • Seleccione BCU ID 1.




  • Pulse Read Version para comprobar la versión actual de la BCU.

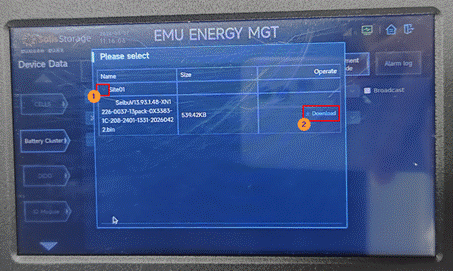

  • Pulse el área "File upload" para abrir la ventana de selección de archivos de la memoria USB.



  • Pulse Download correspondiente al archivo de actualización deseado.



  • Espere hasta que la descarga haya finalizado. Una marca de verificación verde indica que la descarga se ha realizado correctamente.



  • Pulse Start Upgrading.




未命名Atención: No salga ni actualice la página actual durante el proceso de actualización. De lo contrario, la actualización podría fallar o la página podría mostrarse incorrectamente.

La barra de progreso muestra el estado de la actualización. El proceso tarda aproximadamente 5 minutos.



  • Cuando la barra de progreso alcance el 100 % y el indicador de conexión del sistema permanezca en verde de forma estable, la actualización del software del clúster de baterías habrá finalizado.



  • Pulse nuevamente Read Version y confirme que el número de versión actualizado coincide con el número de versión del archivo de actualización, como se muestra a continuación.



  • Pulse Read Data y confirme que la versión del software BMS coincide con el paquete de actualización, como se muestra a continuación.



新图像Nota: Los datos mostrados en las figuras son únicamente de referencia. Los datos reales pueden variar según el entorno de la instalación.
