WeCo Akü Yapılandırması

İçindekiler:

1. Giriş
2. Genel Güvenlik Hazırlığı
3. Weco, Solis S6 Hibrit Üç Fazlı invertörler ile birlikte
4. Weco, Solis Hybrid RHI Üç Fazlı invertör ile birlikte
5. Weco, Solis Hibrit Tek Fazlı invertörler ile birlikte
6. Can Com Bağlantısı
7. WeCo Uygulama Kurulumu
8. Destek soruları

Giriş

Bu makalede, Solis invertörleri ve Weco pilleri arasındaki heyecan verici işbirliğini inceliyor ve bu iki son teknolojinin sorunsuz entegrasyonunu keşfediyoruz.

Weco pillerinin çeşitli Solis invertör modellerine nasıl bağlanacağına dair kapsamlı bir kılavuz sağlayarak, yenilenebilir enerjinin gücünden yararlanmak ve kesintisiz güç kaynağı sağlamak için adım adım bir yaklaşım sunacağız.

İster deneyimli bir güneş enerjisi meraklısı olun, ister sürdürülebilir enerji çözümleri dünyasına yeni giren biri olun, bu makale Solis invertörleri ve Weco pillerinin başarılı bir birleşimi için temel kaynağınız olacaktır.

Genel Güvenlik Hazırlığı

Güvenlik nedeniyle, aşağıda açıklandığı gibi tüm veri kablo bağlantılarını tamamlamadan PV, GRID veya BATTERY gibi herhangi bir güç girişinin kurulması yasaktır.

• PV kabloları bu aşamada bağlanamaz.
• Şebeke ve Jeneratör kabloları bu aşamada bağlanamaz.
• Bağlantı işlemleri yapılırken akü KAPALI tutulmalı, en son bağlanacak güç kabloları olmalıdır.
• İnvertörü duvara sabitledikten hemen sonra topraklayın.

Weco, Solis S6 Hibrit Üç Fazlı invertörler ile birlikte

1: Pil Hazırlama

• YG KUTUSU kesicisini ve BMS anahtarını "0" KAPALI tutun.
• YG Kutusunun kulesini ve DIP Anahtarını ve pilleri ilgili kılavuza uygun olarak monte edin.

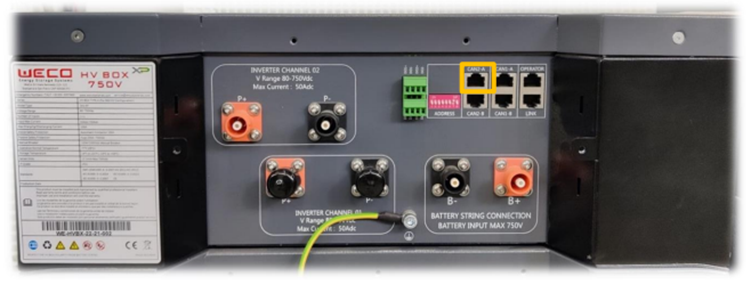

• CAN kablosu RJ45'i HV BOX'ın CAN 2A bağlantı noktasına bağlayın.
• Diğer taraftaki RJ45 Terminalinin, inverter PIN OUT ile eşleşmesi için kıvrılması gerekir.
• Bu aşamada güç kablolarını bağlamayın.

HV KUTUSU XP ÖRNEĞI

HV BOX XP DIP Anahtarları 00000010 olarak ayarlanmıştır (Yalnızca DIP 7 AÇIK)

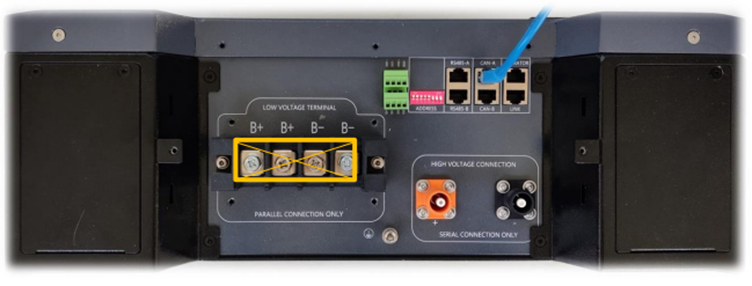

5K3 XP ÖRNEĞI

DIP anahtarı 11111000 olarak ayarlanmıştır. Yalnızca son bağımlı birimin DIP'si farklı 01111010 ayarlanmalıdır (Yalnızca dip 1, 6, 8 KAPALI).

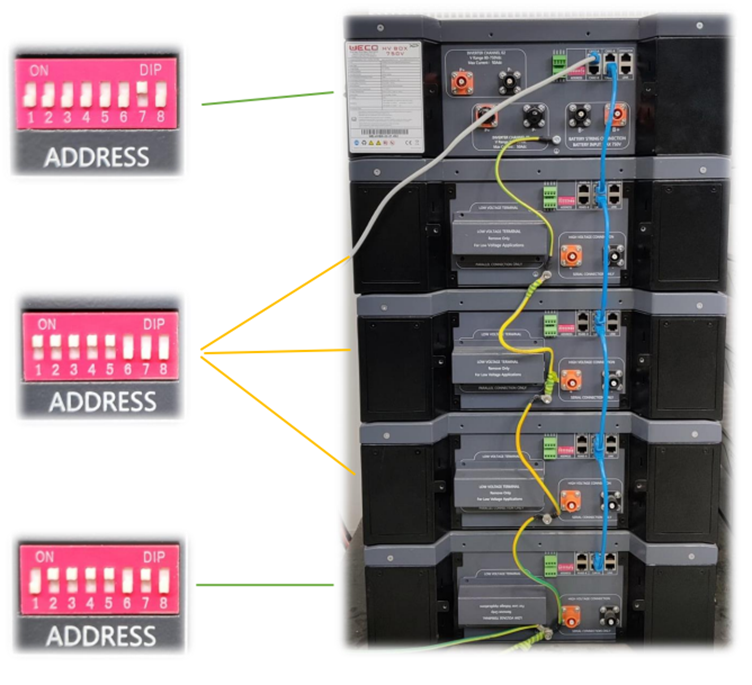

KULE ÖRNEĞI

2: İnverter Com Bağlantısı

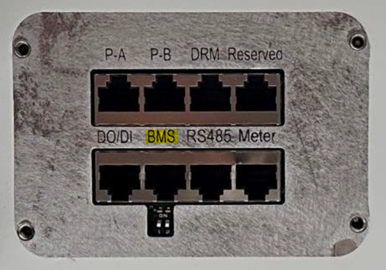

CAN iletişim kablosunu bağlamak için lütfen BMS Bağlantı Noktasını kullanın. (Bkz.  Daha fazla ayrıntı için "Can Connection" bölümü.)

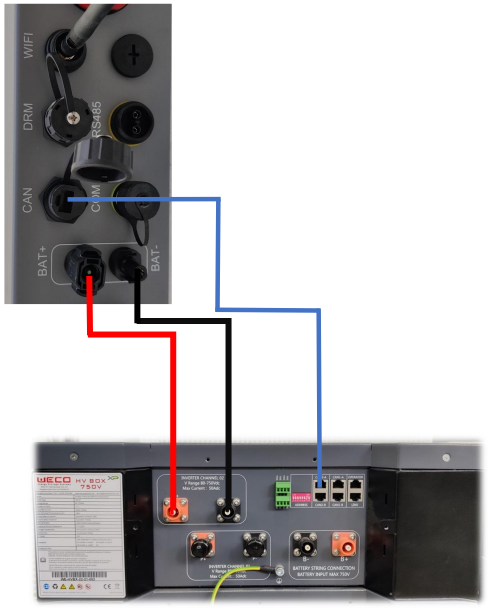

3: Pil gücü bağlantısı

İnvertörü ve aküyü KAPALI tutun.

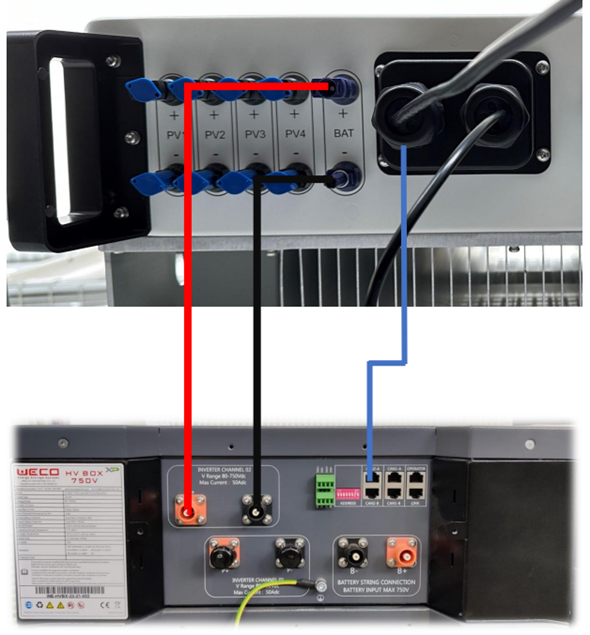

Kapağı açın ve aküden gelen güç Kablolarını İnvertöre bağlayın.

Kablo cıvatasını sabitlemek için bir Tork Anahtarı kullanın.

(Model: HV KUTUSU XP)

4: Weco Uygulaması - Yükseltme ve Protokol Seti

 Daha fazla ayrıntı için  lütfen "Weco Uygulaması" Bölümüne bakın.

DİKKAT: Kalan işlemlere devam etmek için pili kapatın.

Aküyü AÇIK tutmak, BMS'ye ve potansiyel olarak invertör güç koruma devresine zarar verir.

5: İnverter kablolaması

Tüm bu adımlar izlendikten sonra, GRID ve PV kablolarını invertere bağlamak mümkündür. Ardından pillerin BMS Anahtarını 1 ve HV Kutusu kesicisini AÇIK konuma getirin ve Başlatma prosedürünü bekleyin.

Prosedürün sonunda PV kesici AÇILABILIR

6: İnvertör Kurulumu

1. Solis Cloud Uygulamasını indirin ve başlatın. Bir hesap kaydedin veya mevcut bir hesaba giriş yapın. Tesisinize erişin veya yeni bir tane ekleyin, ardından Ayarlar'a gidin ve Yerel İşlem'i seçin.
2. Şimdi tercih ettiğiniz bağlantı yöntemini seçin, inverteri seçin ve şifre ile erişin.
3. İlk çalıştırmada pil tanınmayabilir ve bir "iletişim hatası" görüntülenebilir. İletişimi başlatmak için doğru pil ayarlarının yapılması gerektiğinden bu normaldir.

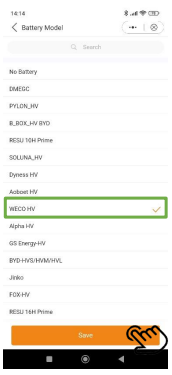

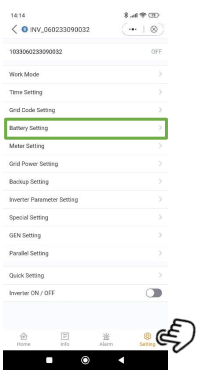

4. Ayar sayfasına erişmek için sayfanın sağ alt kısmındaki Ayar simgesine basın. Burada Pil Ayarı'na, ardından Pil Modeli'ne basın ve pil modeliniz olarak WECO HV'yi seçin.

Artık akü invertör tarafından tanınır ve parametreler görünür.

DİKKAT, ÖNEMLİ

Tüm bilgilerin inverter tarafından düzgün bir şekilde görüntülendiğinden ve alındığından emin olmak için, Bilgi ve ardından Pil girerek çift kontrol yapmak gerekir.

Ekranda, inverter tarafından Akü BMS'sinden alınan doğru bilgileri görmek mümkündür, örneğin:

SOC %

SOH %

Gerilim

Geçerli

Durum

Artık tüm sistem çalışmaya hazır.

Weco, Solis Hybrid RHI Üç Fazlı invertör ile birlikte

1: Pil Hazırlama

• YG KUTUSU kesicisini ve BMS anahtarını "0" KAPALI tutun.
• YG Kutusunun kulesini ve DIP Anahtarını ve pilleri ilgili kılavuza uygun olarak monte edin.
• CAN kablosu RJ45'i HV BOX'ın CAN 2A bağlantı noktasına bağlayın. (ayrıntılar için Can bağlantısına bakın)
• Diğer taraftaki RJ45 Terminalinin, inverter PIN OUT ile eşleşmesi için kıvrılması gerekir. (ayrıntılar için Can bağlantısına bakın)
• Bu aşamada güç kablolarını bağlamayın.

HV KUTUSU XP ÖRNEĞI

HV BOX XP DIP Anahtarları 00000010 olarak ayarlanmıştır (Yalnızca DIP 7 AÇIK)

5K3 XP ÖRNEĞI

DIP anahtarı 11111000 olarak ayarlanmıştır. Yalnızca son bağımlı birimin DIP'si farklı 01111010 ayarlanmalıdır (Yalnızca dip 1, 6, 8 KAPALI).

KULE ÖRNEĞI

2: İnverter CAN Com Bağlantısı

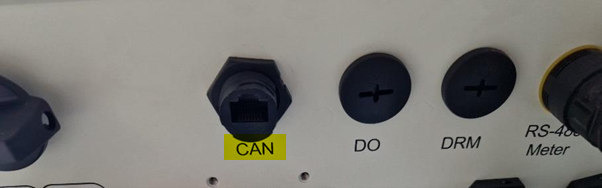

CAN iletişim kablosunu bağlamak için lütfen CAN Bağlantı Noktasını kullanın. (Bkz. Daha fazla ayrıntı için "Can Connection"  bölümü.)

3: Pil gücü bağlantısı:

İnvertörü ve aküyü KAPALI tutun.

Kapağı açın ve aküden gelen güç Kablolarını İnvertöre bağlayın.

Kablo cıvatasını sabitlemek için bir Tork Anahtarı kullanın.

(Model: HV KUTUSU XP)

4: Weco Uygulaması - Yükseltme ve Protokol Seti

 Daha fazla ayrıntı için  lütfen "Weco Uygulaması" Bölümüne bakın.

DİKKAT: Kalan işlemlere devam etmek için pili kapatın.

Aküyü AÇIK tutmak, BMS'ye ve potansiyel olarak invertör güç koruma devresine zarar verir.

5: İnvertör kablolaması:

Tüm bu adımlar izlendikten sonra, GRID ve PV kablolarını invertere bağlamak mümkündür. Ardından pillerin BMS Anahtarını 1 ve HV Kutusu kesicisini AÇIK konuma getirin ve Başlatma prosedürünü bekleyin.

Prosedürün sonunda PV kesici AÇILABILIR.

6: İnvertör Kurulumu

İlk başlatmada, iletişim alarmı görüntülenebilir. İletişimi başlatmak için doğru pil ayarlarının yapılması gerektiğinden bu normaldir.

Pili seçmek için menüye girmek için "ENTER" tuşuna basın. Gezinmek için "YUKARI" ve "AŞAĞI" tuşlarını ve onaylamak için "ENTER" tuşlarını kullanın.

Gelişmiş Ayarlar'a ulaşana kadar "AŞAĞI" tuşuna basın, ardından "ENTER" tuşuna basın ve Şifreyi girin. (Şifre: 0010)

Şimdi Pil Seçimine ulaşana kadar "AŞAĞI" gidin.

Piliniz olarak WECO'yu seçin.

Artık Aşırı Deşarj ve Zorunlu Şarj SOC değerini ayarlayabilirsiniz; tercih ettiğiniz değerleri "YUKARI" ve "AŞAĞI" tuşlarıyla girin ve ardından onaylamak için "ENTER" tuşuna basın.

Artık akü invertör tarafından tanınır ve parametreler görünür.

DİKKAT, ÖNEMLİ

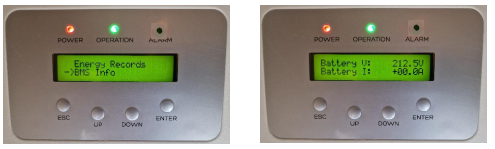

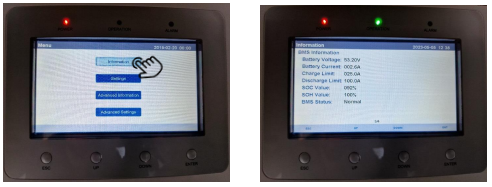

Tüm bilgilerin düzgün bir şekilde görüntülendiğinden ve inverter tarafından alındığından emin olmak için, Bilgi ve ardından BMS bilgisini girerek çift kontrol yapmak gerekir.

Ekranda, inverter tarafından Akü BMS'sinden alınan doğru bilgileri görmek mümkündür, örneğin:

SOC %

SOH %

Gerilim

Geçerli

Durum

Artık tüm sistem çalışmaya hazır.

Weco, Solis Hibrit Tek Fazlı invertörler ile birlikte

1: Pil Hazırlama

• BMS anahtarını "0" KAPALI durumda tutun.
• Akünün DIP Anahtarını ilgili kılavuza göre ayarlayın
• CAN kablosu RJ45'i CAN A bağlantı noktasına bağlayın
• Diğer taraftaki RJ45 Terminalinin, inverter PIN OUT ile eşleşmesi için kıvrılması gerekir.
• Bu aşamada güç kablolarını bağlamayın.

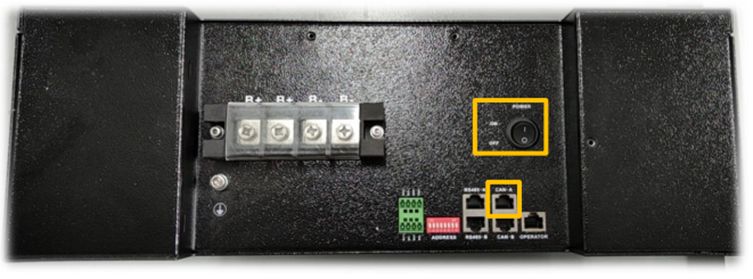

5K3 XP ÖRNEĞI

DIP anahtarı tamamen KAPALI (00000000) olarak ayarlanmıştır. Yalnızca son bağımlılığın DIP'si farklı şekilde ayarlanmalıdır (00000100).

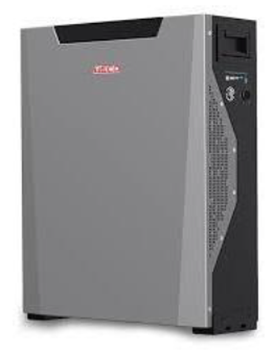

4K4 LT ÖRNEĞI

DIP anahtarı tamamen KAPALI (00000000) olarak ayarlanmıştır. Yalnızca son bağımlılığın DIP'si farklı şekilde ayarlanmalıdır (00000100).

2: İnverter Com Bağlantısı

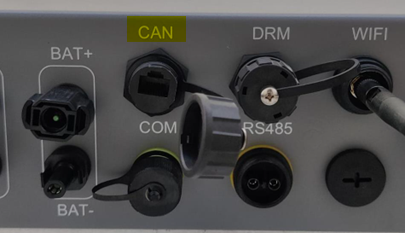

CAN iletişim kablosunu bağlamak için lütfen CAN Bağlantı Noktasını kullanın. (Bkz.  Daha fazla ayrıntı için "Can Connection" bölümü.)

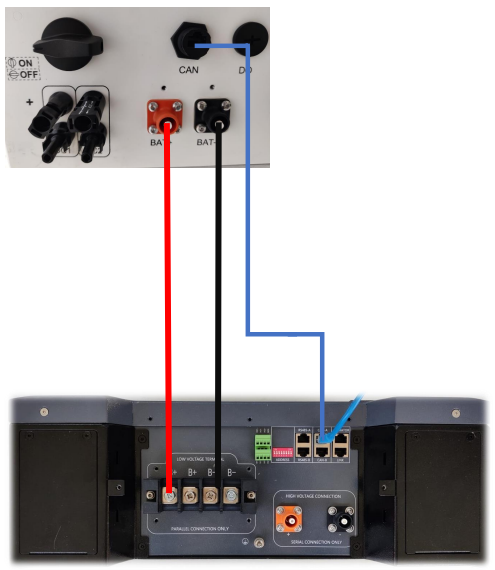

3: Pil gücü bağlantısı

İnvertörü ve aküyü KAPALI tutun.

Kapağı açın ve aküden gelen güç Kablolarını İnvertöre bağlayın.

Kablo cıvatasını sabitlemek için bir Tork Anahtarı kullanın.

(Model: 5K3 XP)

NOT: Aynı konfigürasyon 4k4 LT modeli için de geçerlidir.

4: Weco Uygulaması - Yükseltme ve Protokol Seti

 Daha fazla ayrıntı için  lütfen "Weco Uygulaması" Bölümüne bakın.

DİKKAT: Kalan işlemlere devam etmek için pili kapatın.

Aküyü AÇIK tutmak, BMS'ye ve potansiyel olarak invertör güç koruma devresine zarar verir.

5: İnverter kablolaması

Tüm bu adımlar izlendikten sonra, GRID ve PV kablolarını invertere bağlamak ve koruma kapağını yeniden takmak mümkündür.

Ardından pil AÇMA/KAPAMA düğmesine basın ve PV'yi etkinleştirmek için PV Anahtarını açın.

Şimdi invertör Başlatma işlemini başlatacak ve Akü AÇILABILIR

6: İnvertör Kurulumu

İlk başlatmada, "BAŞARISIZ OLABİLİR" hatası görüntülenebilir. İletişimi başlatmak için pili ayarlamak gerektiğinden bu normaldir. ENTER tuşuna basarak menüye girin.

Okları kullanın Gezinmek için tuşlar ve onaylamak için ENTER.

Gelişmiş Ayarlar'a gidin (Şifre 0010'dur).

Depolama Enerji Seti'ne gidin.

Pil Seçimi'ne gidin.

Bu sayfada Pil Modeliniz olarak WECO'yu seçin ve iletişimi başlatın.

Akü artık inverter tarafından tanınır ve parametreler görünür.

DİKKAT, ÖNEMLİ

Tüm bilgilerin düzgün bir şekilde görüntülendiğinden ve inverter tarafından alındığından emin olmak için, Bilgi girerek çift kontrol yapmak gerekir.

Ekranda, inverter tarafından Akü BMS'sinden alınan doğru bilgileri görmek mümkündür, örneğin:

SOC %

SOH %

Gerilim

Geçerli

Durum

Artık tüm sistem çalışmaya hazır.

CAN COM Bağlantısı

DİKKAT SOLIS, BMS KABLOSUNUN YEREL OLARAK DEĞİŞTİRİLEBİLECEĞİNİ GERÇEKLEŞTİRİLEBİLİR

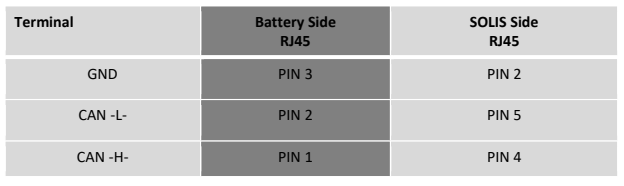

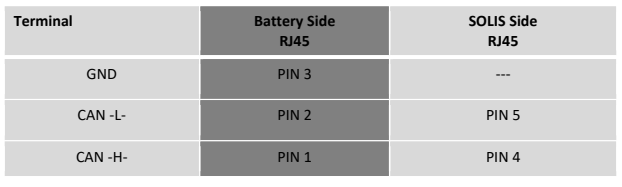

Pil tarafında BMS CAN PIN OUT, herhangi bir WeCo pili için aynıdır.

İnverter tarafındaki RJ45 Terminalinin, inverter PIN OUT ile eşleşmesi için kıvrılması gerekir

Solis S6 Hibrit Serisi ve RHI Hibrit Serisi için

Solis Tek Fazlı Hibrit için

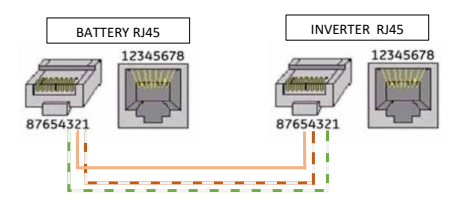

PIL TARAFI, INVERTÖR TARAFINI BIR

ORIJINAL RJ45 TERMINALI YENI TERMINAL PIN ÇIKIŞI

WeCo Uygulaması

WeCo Bluetooth APP'yi Google Play'den veya APP Store'dan indirin.

• Bluetooth APP, devreye alma aşamasında pili incelemenize, pili ayarlamanıza ve BMS işlevlerini izlemenize olanak tanır.
• İyi bir uygulama olarak, pil için her zaman en son FW'yi aramak gerekir.
• 5K3 XP Modeli (HV BOX gibi) yerleşik bir WiFi/BT cihazına sahiptir ve pil Bluetooth Sinyalini (pil Seri Numarası şeklinde) doğrudan uygulama içi listeden bulmak mümkündür.

Uygulamanın nasıl kurulacağı, Firmware'in nasıl güncelleneceği vb. hakkında daha fazla ayrıntı için lütfen WeCo talimatlarını takip edin - ayrıntılar için WeCo Web Sitesine bakın - https://wecobatteries.com

Not: Aynı prosedür, harici bir WiFi/BT dongle'ın gerekli olması dışında 4k4 LT modeli için de geçerlidir. Bu durumda, ekran 04 adımında dongle'ın MAC Adresini seçmeniz gerekecektir.
