Acrel DTSD1352 Trifaze Sayaç Akım Trafosu(CT) Oranı
Solis Sayaç Akım Trafosu (CT) Oranının Ayarlanması
3 adet 150A Akım Trafosu (CT) ile birlikte sunulan Solis trifaze DTSD1352 sayacında ayarlanmış olan CT oranının kontrol edilmesi gerekebilir. Bu durum, özellikle sayaç üzerinde görüntülenen beklenen değerlerin sahadaki gerçek yüklere göre doğru görünmediği hallerde kritik önem taşır.
Doğru CT Oranının Seçilmesi
Sayaçla birlikte verilen 150A:5A Akım Trafoları için doğru CT oranı 30 olarak ayarlanmalıdır. Bu değer, primer akımın sekonder akıma bölünmesiyle elde edilir.
Örn: Oran = Primer (A) / Sekonder (A)
= 150 / 5
= 30
Aynı formül, 5A çıkışlı herhangi bir Akım Trafosunun oranını ayarlamak için de kullanılabilir.
Sayaç Değerlerinin Ayarlanması

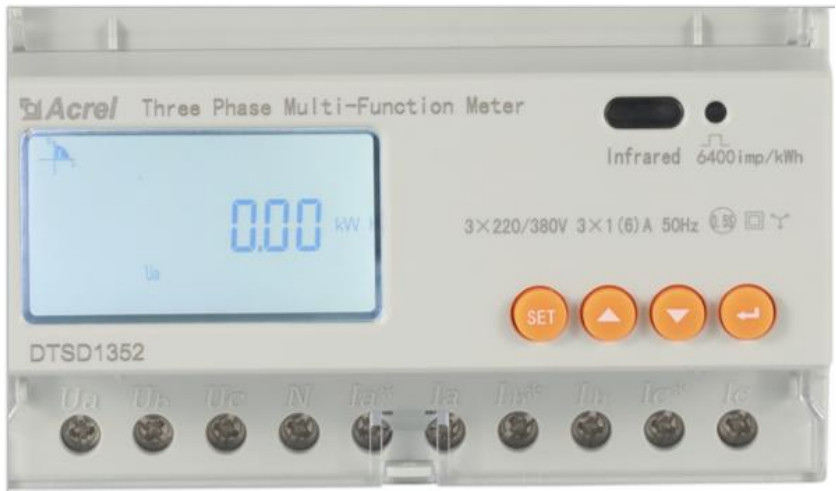

Yukarıdaki görselde gösterilen turuncu butonları kullanarak aşağıdaki adımları takip edin:
"Set" butonuna basın.
Şifreyi girmek için "Aşağı" ok butonuna basarak 0001 değerini ayarlayın ve ardından "Enter" butonuna basın ("Yukarı" ok butonu basamaklar arasında sağa/sola geçiş sağlar).
Soldaki "Yukarı" ok butonuna basarak "In" menüsüne gelin ve "Enter" butonuna basın.
Soldaki "Yukarı" ok butonuna basarak "CT" seçeneğine gelin ve "Enter" butonuna basın.
CT oranını 0030 olarak ayarlayın (Sayısal değerleri değiştirmek için "Aşağı" oku, basamaklar arasında geçiş yapmak için "Yukarı" oku kullanın).
Kaydetmek için, ekranda "Save" yazısı görünene kadar "Set" butonuna iki kez üst üste basın. Ardından "Enter" butonuna basın. Ekranda "No" göründüğünde, "Yukarı" oku kullanarak "Yes" seçeneğine gelin ve kaydetmek için tekrar "Enter" butonuna basın.
