Διαδικασία τοπικής ενημέρωσης HMI/DSP

Για να εξασφαλίσετε τη βέλτιστη απόδοση του αντιστροφέα Solis, οι τακτικές ενημερώσεις υλικολογισμικού είναι, κατά καιρούς, απαραίτητες. Αυτές οι ενημερώσεις βελτιώνουν τη λειτουργικότητα, αντιμετωπίζουν σφάλματα και βελτιώνουν τη συνολική απόδοση του ηλιακού σας συστήματος. Ενώ η Solis μπορεί να εκτελεί εξ αποστάσεως ενημερώσεις υλικολογισμικού μέσω της πλατφόρμας SolisCloud, υπάρχουν περιπτώσεις όπου απαιτείται τοπική ενημέρωση υλικολογισμικού. Αυτό μπορεί να συμβεί εάν αποτύχει η απομακρυσμένη ενημέρωση ή εάν η ηλιακή σας εγκατάσταση δεν είναι συνδεδεμένη στο SolisCloud.

Σε αυτό το άρθρο, θα σας καθοδηγήσουμε στη διαδικασία εκτέλεσης μιας τοπικής ενημέρωσης υλικολογισμικού στον μετατροπέα Solis. Θα καλύψουμε τη διαδικασία βήμα προς βήμα, καθώς και θα δώσουμε συμβουλές αντιμετώπισης προβλημάτων για να διασφαλίσουμε μια επιτυχημένη ενημέρωση. Είτε είστε έμπειρος επαγγελματίας ηλιακής ενέργειας είτε νέος ιδιοκτήτης ηλιακού συστήματος, αυτός ο οδηγός θα σας εξοπλίσει με τις γνώσεις για να διατηρήσετε τον μετατροπέα Solis σας σε άριστη λειτουργία, ακόμα και όταν το cloud δεν αποτελεί επιλογή.

Πίνακας περιεχομένων:

• Απαιτήσεις
• Ενημερωμένη έκδοση DSP (εκτός από τη σειρά S6 (θύρα USB)
• Ενημέρωση HMI (εκτός από τη σειρά S6 (θύρα USB)
• HMI Update – Οθόνη / Οθόνη κατεψυγμένη
• EPM3-5G-PLUS
• Συμβουλές αντιμετώπισης προβλημάτων

Απαιτήσεις:

1: Ενημέρωση Stick:

Επικοινωνήστε με την υποστήριξη της Solis, εάν δεν έχετε ακόμα ένα Update stick. (Λάβετε υπόψη ότι τα sticks θα αποστέλλονται μόνο στους εγκαταστάτες και όχι στους τελικούς πελάτες / ιδιοκτήτες συστημάτων.)

2: Αρχεία υλικολογισμικού:

Επικοινωνήστε με τη γραμμή υποστήριξης Solis. Θα παρέχουμε τα αρχεία υλικολογισμικού για εσάς. Θα πρέπει να γνωρίζουμε την τρέχουσα έκδοση υλικολογισμικού στη συσκευή σας.

3: USB Stick:

Βεβαιωθείτε ότι το ραβδί είναι άδειο, Μορφοποίηση FAT32, αν είναι δυνατόν, χωρίς μεταλλικό περίβλημα

4: Καλώδιο επικοινωνίας / Σετ διευθύνσεων

Βεβαιωθείτε ότι δεν υπάρχουν συνδεδεμένα καλώδια επικοινωνίας.  Επίσης, βεβαιωθείτε ότι η διεύθυνση έχει οριστεί σε 1 στον μετατροπέα.

ΣΗΜΕΙΩΣΗ: Εάν πρέπει να κάνετε και τα δύο, μια ενημέρωση HMI και DSP στον μετατροπέα σας, συνιστάται να κάνετε την ενημέρωση DSP πριν από την ενημέρωση HMI.

Ενημέρωση DSP

Συμβατά μοντέλα:

Solis-1P (.7-3.6) Κ-μ-4G

Solis-1P (2.5-6) Κ-4G

Κ-Μ S5-GR1P (.7-3.6) Κ-Μ

S5-GR1P (2.5-6) Κ

S5-GR3P(3-20)Κ

S5-GC (25-40) Κ

S5-GC (50-60) Κ

S5-GC3P (50-60) Κ

S5-GC80K

S5-GC (100-110) Κ

Κ-λ S5-EH1P (3-4.6) Κ-Λ

Solis-3P (3-20) Κ-4G

Solis-3P (5-30) Κ-LV

Solis-(25-50) K-5G + Περισσότερα

Solis-(40-70)Κ

Solis-(80-110) Κ-5G

Solis-(80-110) Κ-5G-PRO

Solis-125K-EHV-5G

Solis-255K-EHV-5G

Κ-Μ S6-GR1P (0.6-3.6) Κ-Μ

S6-GR1P(2.5-6)Κ

RAI-3K-48ES-5G

RHI-(3-5)Κ-48ES

RHI-(3-6) Κ-48ES-5G

RHI-3P (5-10) Κ-HVES-5G

Διαδικασία:

1: Πάρτε τα αρχεία που σας παρέχονται και τοποθετήστε τα σε ένα USB stick

 > Ένα αρχείο ονομάζεται 28062API.bin (αυτό το αρχείο δεν θα αλλάξει ποτέ)

 > Ένα αρχείο ονομάζεται 28062APP.bin (αυτό είναι το συγκεκριμένο αρχείο για τον μετατροπέα)

 Εάν το αρχείο δεν ονομάζεται 28062APP.bin μετονομάστε το.

Βεβαιωθείτε ότι το αρχείο δεν είναι συμπιεσμένο.  Εάν είναι εξαγωγή.

Βεβαιωθείτε ότι το αρχείο δεν βρίσκεται σε φάκελο στη μονάδα USB.

Βεβαιωθείτε ότι δεν υπάρχουν άλλα αρχεία στη μονάδα USB

Για παράδειγμα:

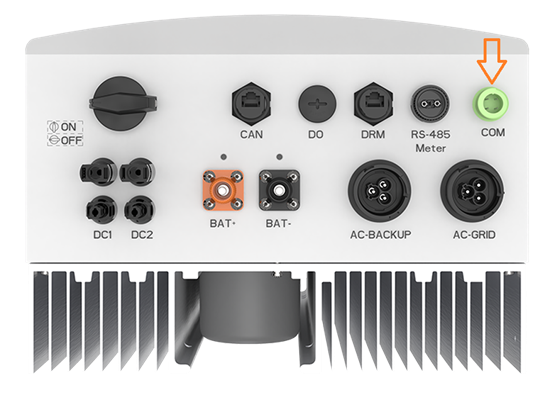

2: Τοποθετήστε το USB στο Εργαλείο ενημέρωσης υλικολογισμικού και τοποθετήστε το στην πράσινη θύρα 4 ακίδων του μετατροπέα.

Σημείωση: Παράδειγμα εικόνας είναι η σειρά RHI φάσης 1. Η θύρα COM βρίσκεται στους περισσότερους μετατροπείς πανομοιότυπα. (Εκτός από τη σειρά S6, η οποία διαθέτει υποδοχή USB)

3: Το εργαλείο ενημέρωσης υλικολογισμικού πρέπει να ανάβει ΚΟΚΚΙΝΟ και ΠΡΑΣΙΝΟ όπως φαίνεται στην εικόνα.

4: Μεταβείτε στις Ρυθμίσεις για προχωρημένους – κωδικός πρόσβασης 0010 – μεταβείτε στο DSP Update

5: Επαληθεύστε την έκδοση

6: Επιλέξτε ENTER στην ενημέρωση DSP.

7: "ΚΛΙΚ" το κουμπί στο αντίγραφο ασφαλείας του εργαλείου ενημέρωσης υλικολογισμικού. Βεβαιωθείτε ότι η πράσινη λυχνία αναβοσβήνει (με μερικούς μετατροπείς θα ακούσετε τους ανεμιστήρες να ανάβουν)

ΣΗΜΑΝΤΙΚΟ: Βεβαιωθείτε ότι η πράσινη λυχνία αναβοσβήνει γρήγορα και, στη συνέχεια, αλλάξτε σε αργό φλας. Η αργή αναβοσβήνει σημαίνει ότι ο μετατροπέας και το εργαλείο ενημέρωσης έχουν πραγματοποιήσει σύνδεση.

Μπορεί να χρειαστεί λίγος χρόνος μέχρι να ολοκληρωθεί η ενημέρωση, οπότε να είστε υπομονετικοί.

8: Μόλις ολοκληρωθεί το υλικολογισμικό, θα δείτε μόνο το κόκκινο φως να είναι σταθερό.

ΣΗΜΑΝΤΙΚΟ: Μετά από κάποιο χρονικό διάστημα το ΠΡΑΣΙΝΟ φως θα πρέπει να ανάψει ξανά. Παρακαλώ να είστε υπομονετικοί, καθώς αυτό μπορεί να πάρει κάποιο χρόνο. Εάν η πράσινη λυχνία δεν ανάψει μετά από κάποιο χρονικό διάστημα, σημαίνει ότι ο μετατροπέας δεν έλαβε την ενημέρωση. Σε αυτήν την περίπτωση, δοκιμάστε ξανά να ανεβάσετε την ενημέρωση.

9: Επαληθεύστε στο DSP Update ότι η έκδοση άλλαξε. (Μεταβείτε στις Ρυθμίσεις για προχωρημένους – κωδικός πρόσβασης 0010 – DSP Update)

ΣΕ ορισμένες περιπτώσεις, είναι σημαντικό να επανεκκινήσετε τον μετατροπέα. Εάν η ενημερωμένη έκδοση υλικολογισμικού δεν εμφανίζεται στον μετατροπέα, επανεκκινήστε το σύστημα και ελέγξτε ξανά.

Ενημέρωση HMI

Συμβατά μοντέλα:

Solis-1P (.7-3.6) Κ-μ-4G

Solis-1P (2.5-6) Κ-4G

Κ-Μ S5-GR1P (.7-3.6) Κ-Μ

S5-GR1P (2.5-6) Κ

S5-GR3P(3-20)Κ

S5-GC (25-40) Κ

S5-GC (50-60) Κ

S5-GC3P (50-60) Κ

S5-GC80K

S5-GC (100-110) Κ

Κ-λ S5-EH1P (3-4.6) Κ-Λ

Solis-3P (3-20) Κ-4G

Solis-3P (5-30) Κ-LV

Solis-(25-50) K-5G + Περισσότερα

Solis-(40-70)Κ

Solis-(80-110) Κ-5G

Solis-(80-110) Κ-5G-PRO

Solis-125K-EHV-5G

Solis-255K-EHV-5G

Κ-Μ S6-GR1P (0.6-3.6) Κ-Μ

S6-GR1P(2.5-6)Κ

RAI-3K-48ES-5G

RHI-(3-5)Κ-48ES

RHI-(3-6) Κ-48ES-5G

RHI-3P (5-10) Κ-HVES-5G

Διάγραμμα ονομάτων αρχείων:

• Solis-mini-4G HMI.bin ≤ 18 - HMI_WIFI.bin 30 ≥
• Solis-Μονοφασικό-4G HMI.bin ≤ 18 - HMI_WIFI.bin 30 ≥
• Solis-Single Phase-5G μόνο HMI_WIFI.bin
• Solis-3P (3-20) K-4G HMI.bin μόνο
• Solis-3P(5-10)K-LVHMI.bin Μόνο
• Solis-3P (15-20) Κ-LV HMI.bin ≤ FD - HMI_WIFI.bin > FD
• Solis-3P(25-30)Κ-LV HMI.bin ≤ FC - HMI_WIFI.bin > FC
• Solis-(25-50) K-5G μόνο HMI.bin
• Solis-(80-110) K-5G μόνο HMI.bin
• Solis-125K-EHV-5G μόνο HMI.bin
• Solis-255K-EHV-5G μόνο HMI.bin
• RAI-3K-48ES-5G μόνο HMI.bin
• (3-5) Q-48 Ys Hami.bin ≤ 15 - Hami_Wafi κάδος 20 ≥
• RHI-(3-6) K-48ES-5G HMI_WIFI.bin ΜΌΝΟ
• RHI-3P (5-10K-HVES-5G μόνο HMI.bin
• EPM Plus HMI_WIFI.bin

Διαδικασία:

1: Πάρτε το αρχείο που σας παρέχεται και τοποθετήστε το σε ένα USB stick. Το μόνο αρχείο που απαιτείται στο ραβδί ονομάζεται HMI.bin ή HMI_WIFI.bin - Δείτε το παραπάνω γράφημα για το πώς να το ονομάσετε. Βεβαιωθείτε ότι το αρχείο δεν είναι συμπιεσμένο.  Εάν είναι, εξαγάγετε το.

2: Τοποθετήστε το USB στο εργαλείο ενημέρωσης υλικολογισμικού και τοποθετήστε το στην πράσινη θύρα Inverter 4 ακίδων.

3: Το εργαλείο ενημέρωσης υλικολογισμικού πρέπει να ανάβει ΚΟΚΚΙΝΟ και ΠΡΑΣΙΝΟ όπως φαίνεται στην εικόνα.

4: Μεταβείτε στις Ρυθμίσεις για προχωρημένους - κωδικός πρόσβασης 0010 - μεταβείτε στο HMI Update. Επαληθεύστε την τρέχουσα έκδοση HMI.

5: Μεταβείτε στο εργαλείο ενημέρωσης υλικολογισμικού και πατήστε παρατεταμένα το κουμπί στο πίσω μέρος μέχρι να ανάψουν και οι 3 λυχνίες όπως φαίνεται παρακάτω και, στη συνέχεια, αφήστε το. Το ΚΟΚΚΙΝΟ, το ΠΡΑΣΙΝΟ και το ΚΙΤΡΙΝΟ πρέπει όλα να ανάβουν στερεά.

6: Προηγμένες ρυθμίσεις - κωδικός πρόσβασης 0010 - μεταβείτε στο HMI Update - Επιλέξτε ENTER για να μεταβείτε στη λειτουργία ενημέρωσης

7: "ΚΛΙΚ" το κουμπί στο αντίγραφο ασφαλείας του εργαλείου ενημέρωσης υλικολογισμικού. Βεβαιωθείτε ότι οι πράσινες και κίτρινες λυχνίες αναβοσβήνουν.

ΣΗΜΑΝΤΙΚΟ: Βεβαιωθείτε ότι η πράσινη λυχνία αναβοσβήνει γρήγορα και, στη συνέχεια, αλλάξτε σε αργό φλας. Η αργή αναβοσβήνει σημαίνει ότι ο μετατροπέας και το εργαλείο ενημέρωσης έχουν πραγματοποιήσει σύνδεση.

Μπορεί να χρειαστεί λίγος χρόνος μέχρι να ολοκληρωθεί η ενημέρωση, οπότε να είστε υπομονετικοί.

8: Μόλις ολοκληρωθεί το υλικολογισμικό, θα δείτε και τα 3 LED να είναι σταθερά.

ΣΗΜΕΙΩΣΗ: Εάν μόνο η λυχνία RED είναι αναμμένη, αυτό σημαίνει ότι ο μετατροπέας δεν έλαβε την ενημέρωση.

9: Επαληθεύστε στο HMI Update ότι η έκδοση άλλαξε. (Ρυθμίσεις για προχωρημένους - κωδικός πρόσβασης 0010 - μεταβείτε στο HMI Update)

ΣΕ ορισμένες περιπτώσεις, είναι σημαντικό να επανεκκινήσετε τον μετατροπέα. Εάν η ενημερωμένη έκδοση υλικολογισμικού δεν εμφανίζεται στον μετατροπέα, επανεκκινήστε το σύστημα και ελέγξτε ξανά.

Ενημέρωση HMI

(Σε περίπτωση παγωμένης οθόνης)

Πληροφορία:

Μια ανάκτηση HMI θα πρέπει να εκτελείται όταν μια ενημέρωση υλικολογισμικού HMI έχει αποτύχει και η οθόνη HMI των μετατροπέων έχει μείνει κενή με μαύρα μπλοκ. Αυτό μπορεί να συμβεί όταν χρησιμοποιείται εσφαλμένο υλικολογισμικό ή επιχειρείται λάθος διαδικασία. Βεβαιωθείτε ότι η έκδοση υλικολογισμικού και η διαδικασία που χρησιμοποιήθηκε ήταν σωστές.

Βίντεο:

Δείτε το βίντεό μας που εξηγεί τη διαδικασία σχετικά με τον τρόπο ανάκτησης της οθόνης/οθόνης σας σε περίπτωση κατεστραμμένου HMI

Διαδικασία:

1: Ελέγξτε τη σωστή έκδοση υλικολογισμικού που χρησιμοποιήθηκε για το μοντέλο μετατροπέα.

2: Βεβαιωθείτε ότι όλα τα καλώδια και οι συσκευές COM έχουν αποσυνδεθεί και αποσυνδεθεί.

3: Κάντε μια γρήγορη διαμόρφωση σε μια μονάδα αντίχειρα USB.

4: Μετονομάστε το αρχείο υλικολογισμικού HMI σύμφωνα με το Διάγραμμα ονόματος αρχείου.

5: Αντιγράψτε το αρχείο HMI στη μονάδα USB.

6: Απενεργοποιήστε τον μετατροπέα απενεργοποιώντας την τροφοδοσία DC και AC στον μετατροπέα.

7: Συνδέστε τη μονάδα USB στη θύρα USB του Solis Upgrade stick.

8: Συνδέστε το μοχλό αναβάθμισης στο πράσινο βύσμα COM 4 ακίδων του μετατροπέα.

9: Ενεργοποιήστε τον μετατροπέα χρησιμοποιώντας το DC PV Power.

10: Θέστε τον μετατροπέα σε λειτουργία ανάκτησης HMI κρατώντας πατημένο το κουμπί Escape + Up + Enter ταυτόχρονα μόλις ανάψει η κόκκινη λυχνία LED. Πατήστε τα κουμπιά μερικά δευτερόλεπτα μέχρι η πράσινη λυχνία LED να αναβοσβήσει τουλάχιστον 4 φορές.

Θα πρέπει να ανάψει η κόκκινη και πράσινη λυχνία LED στο μοχλό αναβάθμισης.

11: Κρατήστε πατημένο και πατήστε το κουμπί επαναφοράς στο ραβδί αναβάθμισης Solis μέχρι να ανάψουν τα RED, GREEN &; YELLOW LED.

12: Μόλις ανάψουν όλες οι λυχνίες LED, πατήστε γρήγορα το κουμπί επαναφοράς στο ραβδί ενημέρωσης υλικολογισμικού Solis και οι λυχνίες LED θα αρχίσουν να αναβοσβήνουν πολύ γρήγορα για να ξεκινήσουν και πιο αργά αργότερα.

13: Μόλις ολοκληρωθεί το υλικολογισμικό, θα δείτε και τα 3 LED να γίνονται σταθερά.

EPM3-5G-PLUS

Διάγραμμα ονομάτων αρχείων:

• EPM Plus - HMI.bin

Διαδικασία:

Η διαδικασία τοπικής ενημέρωσης του Export Power Manager (EPM) διαφέρει ελαφρώς από την ενημέρωση μετατροπέων. Για να αποκτήσετε πρόσβαση στη συγκεκριμένη διαδικασία ενημέρωσης του EPM, ακολουθήστε τον σύνδεσμο: EPM – Local Update SOP

Συμβουλές αντιμετώπισης προβλημάτων:

1. Βεβαιωθείτε ότι το USB σας δεν διαθέτει μεταλλικό περίβλημα.  Αυτό είναι γνωστό ότι προκαλεί προβλήματα με την ενημέρωση.
2. Βεβαιωθείτε ότι το USB σας είναι ένα νεότερο στυλ USB και δεν χρησιμοποιεί ένα παλιό σύστημα αρχείων
3. Βεβαιωθείτε ότι τα αρχεία σας είναι σωστά (90% των περιπτώσεων πρόκειται για θέμα αρχείου). Εάν πιστεύετε ότι μπορεί να έχετε εσφαλμένο αρχείο, επικοινωνήστε με την υπηρεσία Solis για να λάβετε ένα άλλο αρχείο υλικολογισμικού.
4. Βεβαιωθείτε ότι δεν έχετε συνδέσει εξωτερική επικοινωνία.
   • Για παράδειγμα, εάν έχετε έναν μετατροπέα με σύνδεση RS485 και ενημερώνετε μέσω της πράσινης θύρας, μπορεί να υπάρξει σφάλμα επικοινωνίας και η ενημέρωση θα καταστραφεί.
5. Βεβαιωθείτε ότι έχετε ορίσει τη διεύθυνση μετατροπέα σε 1 (για ενημέρωση HMI)
6. Βεβαιωθείτε ότι η πράσινη θύρα σας λειτουργεί (επαληθεύστε με έλεγχο τάσης 1,7 VDC στη θύρα.  Εάν η θύρα εμφανίζει περίεργες τάσεις, η ενημέρωση δεν θα λειτουργήσει ποτέ.

• ΚΟΚΚΙΝΟ = +5 βολτ DC = Pin 1
• ΜΑΥΡΟ = -5 βολτ DC = Pin 2
• ΚΊΤΡΙΝΟ = +RS 485 = Pin 3
• ΜΠΛΕ = -RS 485 = Pin 4
