Postup pro lokální aktualizaci HMI/DSP

Pro zajištění optimálního výkonu vašeho střídače Solis jsou pravidelné aktualizace firmwaru občas nezbytné. Tyto aktualizace vylepšují funkčnost, řeší chyby a zlepšují celkovou účinnost vaší sluneční soustavy. Zatímco Solis může vzdáleně provádět aktualizace firmwaru prostřednictvím své platformy SolisCloud, existují situace, kdy je nutná místní aktualizace firmwaru. K tomu může dojít, pokud se vzdálená aktualizace nezdaří nebo pokud vaše solární elektrárna není připojena k SolisCloud.

V tomto článku vás provedeme postupem provedení místní aktualizace firmwaru na vašem střídači Solis. Budeme se zabývat procesem krok za krokem a také poskytneme rady pro odstraňování problémů, abychom zajistili úspěšnou aktualizaci. Ať už jste ostřílený solární profesionál nebo nový majitel solárního systému, tento průvodce vás vybaví znalostmi, které vám pomohou udržet váš střídač Solis v nejlepším chodu, i když cloud nepřichází v úvahu.

Obsah:

• Požadavky
• Aktualizace DSP (kromě řady S6 (port USB)
• Aktualizace rozhraní HMI (kromě řady S6 (port USB)
• Aktualizace HMI – Obrazovka / Displej zamrzlý
• EPM3-5G-PLUS
• Tipy pro odstraňování problémů

Požadavky:

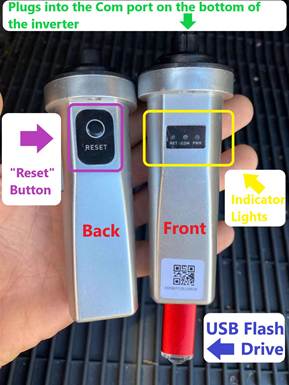

1: Aktualizovat hůl:

Pokud ještě nemáte aktualizační kartu, kontaktujte prosím podporu Solis. (Upozorňujeme, že flash disky budou zasílány pouze instalačním technikům, nikoli koncovým zákazníkům / vlastníkům systému.)

2: Soubory firmwaru:

Kontaktujte prosím naši linku podpory Solis. Poskytneme vám soubory s firmwarem. Budeme potřebovat znát aktuální verzi firmwaru ve vašem zařízení.

3: USB flash disk:

Ujistěte se prosím, že je tyčinka prázdná, pokud možno ve formátu FAT32, bez kovového pouzdra

4: Komunikační kabel / Nastavení adresy

Ověřte, zda nejsou připojeny žádné komunikační kabely.  Ověřte také, zda je adresa na střídači nastavena na 1.

POZNÁMKA: Pokud potřebujete provést obojí, aktualizaci HMI i DSP na vašem střídači, doporučujeme provést aktualizaci DSP před aktualizací HMI.

Aktualizace DSP

Kompatibilní modely:

Solis-1P(.7-3.6)K-M-4G

Solis-1P(2.5-6)K-4G

S5-GR1P(.7-3.6)K-M

S5-GR1P(2.5-6)K

S5-GR3P(3-20)K

S5-GC(25-40)K

S5-GC(50-60)K

S5-GC3P(50-60)K

S5-GC80K

S5-GC(100-110)K

S5-EH1P(3-4.6)K-L

Solis-3P(3-20)K-4G

Solis-3P(5-30)K-LV

Solis-(25-50)K-5G + více

Solis-(40-70)K

Solis-(80-110)K-5G

Solis-(80-110)K-5G-PRO

Solis-125K-EHV-5G

Solis-255K-EHV-5G

S6-GR1P(0.6-3.6)K-M

S6-GR1P(2.5-6)K

RAI-3K-48ES-5G

RHI-(3-5)K-48ES

RHI-(3-6)K-48ES-5G

RHI-3P(5-10)K-HVES-5G

Procedura:

1: Vezměte soubory, které vám byly dodány, a vložte je na USB flash disk

 > Jeden soubor má název 28062API.bin (tento soubor se nikdy nezmění)

 > Jeden soubor se jmenuje 28062APP.bin (jedná se o specifický soubor pro střídač)

 Pokud soubor nemá název 28062APP.bin přejmenujte jej.

Ujistěte se, že soubor není zazipovaný.  Pokud ano, rozbalit to.

Ujistěte se, že soubor není ve složce na jednotce USB.

Ujistěte se, že na jednotce USB nejsou žádné další soubory

Například:

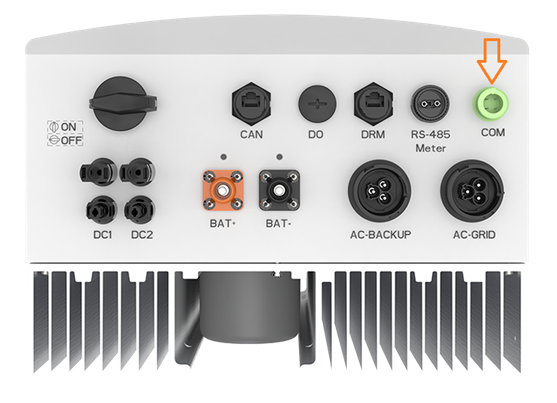

2: Umístěte USB do nástroje pro aktualizaci firmwaru a umístěte do 4kolíkového zeleného portu střídače.

Poznámka: Ukázkový obrázek je řada 1 Phase RHI. COM port je u většiny měničů identický. (Kromě naší řady S6, která má USB konektor)

3: Nástroj pro aktualizaci firmwaru by měl svítit ČERVENĚ a ZELENĚ, jak je vidět na obrázku.

4: Přejděte do Rozšířeného nastavení – heslo 0010 – přejděte na Aktualizace DSP

5: Ověřte verzi

6: Vyberte možnost ENTER při aktualizaci DSP.

7: "KLIKNĚTE" na tlačítko v zálohovacím nástroji pro aktualizaci firmwaru. Ověřte, zda bliká ZELENÁ kontrolka (u některých měničů uslyšíte zapnutí ventilátorů)

DŮLEŽITÉ: Ověřte, zda zelené světlo rychle bliká, a poté změňte na pomalé blikání. Pomalé blikání znamená, že střídač a aktualizační nástroj navázaly spojení.

Dokončení aktualizace může nějakou dobu trvat, proto buďte trpěliví.

8: Jakmile je firmware dokončen, uvidíte pouze ČERVENÉ světlo, které svítí.

DŮLEŽITÉ: Po nějaké době by se ZELENÉ světlo mělo znovu rozsvítit. Buďte prosím trpěliví, protože to může nějakou dobu trvat. Pokud se zelená kontrolka po určité době nerozsvítí, znamená to, že střídač neprovedl aktualizaci. V takovém případě zkuste aktualizaci nahrát znovu.

9: Při aktualizaci DSP ověřte, zda se verze změnila. (Přejděte do Rozšířeného nastavení – heslo 0010 – Aktualizace DSP)

V některých případech je důležité střídač restartovat. Pokud se na střídači nezobrazuje aktualizovaná verze firmwaru, restartujte systém a zkontrolujte to znovu.

Aktualizace HMI

Kompatibilní modely:

Solis-1P(.7-3.6)K-M-4G

Solis-1P(2.5-6)K-4G

S5-GR1P(.7-3.6)K-M

S5-GR1P(2.5-6)K

S5-GR3P(3-20)K

S5-GC(25-40)K

S5-GC(50-60)K

S5-GC3P(50-60)K

S5-GC80K

S5-GC(100-110)K

S5-EH1P(3-4.6)K-L

Solis-3P(3-20)K-4G

Solis-3P(5-30)K-LV

Solis-(25-50)K-5G + více

Solis-(40-70)K

Solis-(80-110)K-5G

Solis-(80-110)K-5G-PRO

Solis-125K-EHV-5G

Solis-255K-EHV-5G

S6-GR1P(0.6-3.6)K-M

S6-GR1P(2.5-6)K

RAI-3K-48ES-5G

RHI-(3-5)K-48ES

RHI-(3-6)K-48ES-5G

RHI-3P(5-10)K-HVES-5G

Tabulka názvů souborů:

• Solis-mini-4G - HMI.bin ≤ 18 - HMI_WIFI.bin 30 ≥
• Solis-jednofázový-4G - HMI.bin ≤ 18 - HMI_WIFI.bin 30 ≥
• Solis-Jednofázové-5G - pouze HMI_WIFI.bin
• Solis-3P(3-20)K-4G - Pouze HMI.bin
• Solis-3P(5-10)K-LV - pouze HMI.bin
• Solis-3P(15-20)K-LV - HMI.bin ≤ FD - HMI_WIFI.bin > FD
• Solis-3P(25-30)K-LV - HMI.bin ≤ FC - HMI_WIFI.bin > FC
• Solis-(25-50)K-5G - Pouze HMI.bin
• Solis-(80-110)K-5G - pouze HMI.bin
• Solis-125K-EHV-5G - pouze HMI.bin
• Solis-255K-EHV-5G - pouze HMI.bin
• RAI-3K-48ES-5G - Pouze HMI.bin
• (3-5) K-48s - Hami.bin ≤ 15 - Hami_Wafi koš 20 ≥
• RHI-(3-6)K-48ES-5G - POUZE HMI_WIFI.bin
• RHI-3P(5-10K-HVES-5G - pouze HMI.bin
• EPM Plus - HMI_WIFI.bin

Procedura:

1: Vezměte soubor, který vám byl dodán, a vložte jej na USB flash disk. Jediný soubor potřebný na tyči se jmenuje HMI.bin nebo HMI_WIFI.bin - viz tabulka výše, jak ji pojmenovat. Ujistěte se, že soubor není zazipovaný.  Pokud ano, extrahujte jej.

2: Umístěte USB do nástroje pro aktualizaci firmwaru a umístěte jej do 4kolíkového zeleného portu měniče.

3: Nástroj pro aktualizaci firmwaru by měl svítit ČERVENĚ a ZELENĚ, jak je vidět na obrázku.

4: Přejděte do Pokročilého nastavení – heslo 0010 – přejděte na Aktualizace HMI. Ověřte aktuální verzi HMI.

5: Přejděte do nástroje pro aktualizaci firmwaru a stiskněte a podržte tlačítko na zadní straně, dokud se nerozsvítí všechny 3 kontrolky, jak je znázorněno níže, a poté jej uvolněte. ČERVENÁ, ZELENÁ a ŽLUTÁ by měly být všechny svítící trvale.

6: Pokročilá nastavení – heslo 0010 – přejděte na Aktualizace HMI – Výběrem ENTER přejděte do režimu aktualizace

7: "KLIKNĚTE" na tlačítko v zálohovacím nástroji pro aktualizaci firmwaru. Ověřte, zda ZELENÁ a ŽLUTÁ kontrolka blikají.

DŮLEŽITÉ: Ověřte, zda zelené světlo rychle bliká, a poté změňte na pomalé blikání. Pomalé blikání znamená, že střídač a aktualizační nástroj navázaly spojení.

Dokončení aktualizace může nějakou dobu trvat, proto buďte trpěliví.

8: Jakmile je firmware dokončen, uvidíte, že VŠECHNY 3 LED diody svítí trvale.

POZNÁMKA: Pokud svítí pouze ČERVENÁ kontrolka, znamená to, že střídač aktualizaci neprovedl.

9: Při aktualizaci HMI ověřte, zda se verze změnila. (Pokročilé nastavení – heslo 0010 – přejděte na HMI Update)

V některých případech je důležité střídač restartovat. Pokud se na střídači nezobrazuje aktualizovaná verze firmwaru, restartujte systém a zkontrolujte to znovu.

Aktualizace HMI

(V případě zamrzlé obrazovky/displeje)

Informace:

Obnova HMI by měla být provedena, když se aktualizace firmwaru HMI nezdaří a obrazovka HMI měniče zhasne s černými bloky. K tomu může dojít, když je použit nesprávný firmware nebo byl proveden nesprávný postup. Zkontrolujte, zda byla verze firmwaru a použitý postup správný.

Video:

Podívejte se prosím na naše video vysvětlující postup, jak obnovit obrazovku/displej v případě poškozeného HMI

Procedura:

1: Zkontrolujte, zda byla pro model měniče použita správná verze firmwaru.

2: Ujistěte se, že všechny ostatní kabely a zařízení modelu COM byly odpojeny a odpojeny.

3: Proveďte rychlé formátování na USB flash disku.

4: Přejmenujte soubor firmwaru HMI podle tabulky názvů souborů.

5: Zkopírujte soubor HMI na jednotku USB.

6: Vypněte střídač vypnutím stejnosměrného a střídavého napájení střídače.

7: Zapojte USB disk do USB portu na Solis Upgrade stick.

8: Zapojte upgradovací tyčinku do zelené 4kolíkové COM zástrčky měniče.

9: Zapněte střídač pomocí stejnosměrného FV napájení.

10: Přepněte střídač do režimu obnovy HMI současným podržením tlačítka Escape + Up + Enter, jakmile se rozsvítí červená LED. Stiskněte tlačítka na několik sekund, dokud zelená LED alespoň 4x nezabliká.

Měla by svítit ČERVENÁ a ZELENÁ LED na Upgrade tyči.

11: Podržte a stiskněte resetovací tlačítko na páčce Solis, dokud se nerozsvítí ČERVENÁ, ZELENÁ A ŽLUTÁ LED.

12: Jakmile jsou všechny LED diody zapnuté, rychle stiskněte resetovací tlačítko na páce aktualizace firmwaru Solis a LED diody začnou blikat velmi rychle a později pomaleji.

13: Jakmile je firmware dokončen, uvidíte, že VŠECHNY 3 LED diody svítí trvale.

EPM3-5G-PLUS

Tabulka názvů souborů:

• EPM Plus - HMI.bin

Procedura:

Proces lokální aktualizace nástroje Export Power Manager (EPM) se mírně liší od aktualizace střídačů. Chcete-li získat přístup ke konkrétnímu postupu aktualizace EPM, klikněte na odkaz: EPM – SOP místní aktualizace

Tipy pro odstraňování problémů:

1. Ujistěte se, že vaše USB nemá kovové pouzdro.  Je známo, že to způsobuje problémy s aktualizací.
2. Ujistěte se, že vaše USB je novější styl USB a nepoužívá starý souborový systém
3. Ujistěte se, že jsou vaše soubory správné (v 90 % případů se jedná o problém se souborem). Pokud se domníváte, že můžete mít nesprávný soubor, obraťte se na službu Solis a požádejte o jiný soubor firmwaru.
4. Ujistěte se, že nemáte připojenou externí komunikaci.
   • Pokud máte například střídač s připojením RS485 a aktualizujete přes zelený port, může dojít k výpadku komunikace a aktualizace se poškodí.
5. Ujistěte se, že máte ADRESU STŘÍDAČE NASTAVENOU NA 1 (pro aktualizaci HMI)
6. Ujistěte se, že váš zelený port funguje (ověřte pomocí kontroly napětí 1.7 V DC na portu.  Pokud port vykazuje podivné napětí, aktualizace nebude nikdy fungovat.

• ČERVENÁ = +5 voltů DC = kolík 1
• ČERNÁ = -5 voltů DC = kolík 2
• ŽLUTÁ = +RS 485 = kolík 3
• MODRÁ = -RS 485 = Kolík 4
