Postupak za lokalno ažuriranje HMI/DSP-a

Kako biste osigurali optimalne performanse vašeg Solis pretvarača, redovita ažuriranja firmvera ponekad su neophodna. Ova ažuriranja poboljšavaju funkcionalnost, rješavaju greške i poboljšavaju ukupnu učinkovitost vašeg solarnog sustava. Iako Solis može daljinski izvršiti ažuriranja firmvera putem svoje platforme SolisCloud, postoje situacije u kojima lokalno ažuriranje firmvera postaje neophodno. To se može dogoditi ako daljinsko ažuriranje ne uspije ili ako vaša solarna elektrana nije spojena na SolisCloud.

U ovom članku ćemo vas provesti kroz postupak izvođenja lokalnog ažuriranja firmvera na vašem Solis pretvaraču. Pokrit ćemo postupak korak po korak, kao i dati savjete za rješavanje problema kako bismo osigurali uspješno ažuriranje. Bilo da ste iskusni solarni profesionalac ili novi vlasnik solarnog sustava, ovaj vodič će vas opremiti znanjem kako bi vaš Solis inverter radio u najboljem izdanju, čak i kada oblak nije opcija.

Tablica sadržaja:

• Zahtjevi
• Ažuriranje DSP-a (osim serije S6 (USB priključak)
• HMI ažuriranje (osim serije S6 (USB priključak)
• HMI ažuriranje – Zaslon / zaslon zamrznut
• EPM3-5G-PLUS
• Savjeti za rješavanje problema

Zahtjevi:

1: Ažurirajte štap:

Obratite se Solis podršci ako još nemate Update stick. (Imajte na umu da će se štapovi slati samo instalaterima, a ne krajnjim kupcima / vlasnicima sustava.)

2: Datoteke firmvera:

Obratite se našoj liniji za podršku Solis. Pružit ćemo vam datoteke firmvera. Morat ćemo znati trenutnu verziju firmvera na vašem uređaju.

3: USB stick:

Provjerite je li štap prazan, formatirajte FAT32, ako je moguće, bez metalnog kućišta

4: Komunikacijski kabel / set adresa

Provjerite da nisu spojeni komunikacijski kabeli.  Također provjerite je li adresa postavljena na 1 na pretvaraču.

NAPOMENA: Ako trebate napraviti oboje, HMI i DSP ažuriranje na vašem pretvaraču, preporučujemo da napravite DSP ažuriranje prije HMI ažuriranja.

Ažuriranje DSP-a

Kompatibilni modeli:

Solis-1P(.7-3.6)K-M-4G

Solis-1P(2.5-6)K-4G

S5-GR1P(.7-3.6)K-M

S5-GR1P(2.5-6)K

S5-GR3P(3-20)K

S5-GC(25-40)K

S5-GC(50-60)K

S5-GC3P(50-60)K

S5-GC80K

S5-GC(100-110)K

S5-EH1P(3-4.6)K-L

Solis-3P(3-20)K-4G

Solis-3P(5-30)K-LV

Solis-(25-50)K-5G + Više

Solis-(40-70)K

Solis-(80-110)K-5G

Solis-(80-110)K-5G-PRO

Solis-125K-EHV-5G

Solis-255K-EHV-5G

S6-GR1P(0.6-3.6)K-M

S6-GR1P(2.5-6)K

RAI-3K-48ES-5G

RHI-(3-5)K-48ES

RHI-(3-6)K-48ES-5G

RHI-3P(5-10)K-HVES-5G

Procedura:

1: Uzmite datoteke koje ste dobili i stavite ih na USB stick

 > Jedna datoteka nosi naziv 28062API.bin (ova se datoteka nikada neće promijeniti)

 > Jedna datoteka se zove 28062APP.bin (ovo je specifična datoteka za pretvarač)

 Ako datoteka nije imenovana 28062APP.bin preimenujte je.

Uvjerite se da datoteka nije komprimirana.  Ako je izvadite ga.

Uvjerite se da se datoteka ne nalazi u mapi na vašem USB pogonu.

Uvjerite se da nema drugih datoteka na USB pogonu

Npr:

2: Postavite USB u alat za ažuriranje firmvera i stavite ga u 4-pinski zeleni priključak pretvarača.

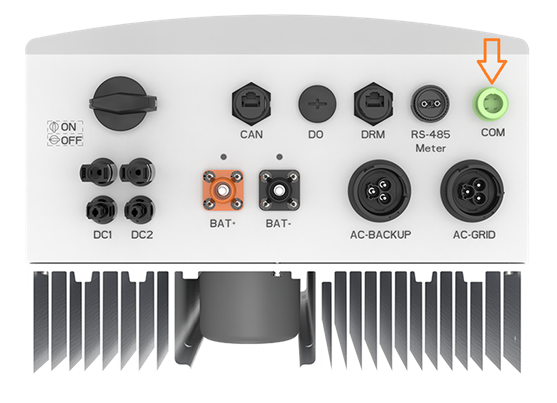

Napomena: Primjer slike je 1-fazna RHI serija. COM priključak je na većini pretvarača identičan. (Osim naše serije S6, koja ima USB priključak)

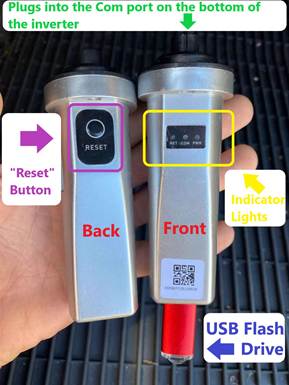

3: Alat za ažuriranje firmvera trebao bi svijetliti CRVENO i ZELENO kao što se vidi na slici.

4: Idite na Napredne postavke – lozinka 0010 – idite na Ažuriranje DSP-a

5: Provjerite verziju

6: Odaberite ENTER na DSP ažuriranju.

7: "KLIKNITE" gumb na sigurnosnoj kopiji alata za ažuriranje firmvera. Provjerite treperi li ZELENO svjetlo (kod nekih pretvarača čut ćete kako se ventilatori pale)

VAŽNO: Provjerite da li zeleno svjetlo brzo treperi, a zatim promijenite u sporo bljeskanje. Sporo treptanje znači da su izmjenjivač i alat za ažuriranje uspostavili vezu.

Moglo bi proći neko vrijeme dok se ažuriranje ne dovrši, stoga budite strpljivi.

8: Nakon što je firmware dovršen, vidjet ćete da jedino CRVENO svjetlo svijetli.

VAŽNO: Nakon nekog vremena ponovno bi se trebalo upaliti ZELENO svjetlo. Budite strpljivi jer to može potrajati. Ako se zeleno svjetlo ne upali nakon nekog vremena, to znači da pretvarač nije izvršio ažuriranje. U tom slučaju pokušajte ponovno učitati ažuriranje.

9: Provjerite na DSP ažuriranju je li se verzija promijenila. (Idite na Napredne postavke – lozinka 0010 – DSP ažuriranje)

U nekim slučajevima važno je ponovno pokrenuti izmjenjivač. Ako ažurirana verzija upravljačkog softvera nije prikazana na izmjenjivaču, ponovno pokrenite sustav i ponovno provjerite.

Ažuriranje HMI-ja

Kompatibilni modeli:

Solis-1P(.7-3.6)K-M-4G

Solis-1P(2.5-6)K-4G

S5-GR1P(.7-3.6)K-M

S5-GR1P(2.5-6)K

S5-GR3P(3-20)K

S5-GC(25-40)K

S5-GC(50-60)K

S5-GC3P(50-60)K

S5-GC80K

S5-GC(100-110)K

S5-EH1P(3-4.6)K-L

Solis-3P(3-20)K-4G

Solis-3P(5-30)K-LV

Solis-(25-50)K-5G + Više

Solis-(40-70)K

Solis-(80-110)K-5G

Solis-(80-110)K-5G-PRO

Solis-125K-EHV-5G

Solis-255K-EHV-5G

S6-GR1P(0.6-3.6)K-M

S6-GR1P(2.5-6)K

RAI-3K-48ES-5G

RHI-(3-5)K-48ES

RHI-(3-6)K-48ES-5G

RHI-3P(5-10)K-HVES-5G

Tablica naziva datoteke:

• Solis-mini-4G - HMI.bin ≤ 18 - HMI_WIFI.bin 30 ≥
• Solis-jednofazni-4G - HMI.bin ≤ 18 - HMI_WIFI.bin 30 ≥
• Solis-Single Phase-5G - samo HMI_WIFI.bin
• Solis-3P(3-20)K-4G - samo HMI.bin
• Solis-3P(5-10)K-LV - samo HMI.bin
• Solis-3P(15-20)K-LV - HMI.bin ≤ FD - HMI_WIFI.bin > FD
• Solis-3P(25-30)K-LV - HMI.bin ≤ FC - HMI_WIFI.bin > FC
• Solis-(25-50)K-5G - samo HMI.bin
• Solis-(80-110)K-5G - samo HMI.bin
• Solis-125K-EHV-5G - samo HMI.bin
• Solis-255K-EHV-5G - samo HMI.bin
• RAI-3K-48ES-5G - samo HMI.bin
• (3-5) K-48 - Hami.bin ≤ 15 - Hami_Wafi spremnik 20 ≥
• RHI-(3-6)K-48ES-5G - SAMO HMI_WIFI.bin
• RHI-3P (5-10K-HVES-5G - samo HMI.bin
• EPM Plus - HMI_WIFI.bin

Procedura:

1: Uzmite datoteku koju ste dobili i stavite je na USB memoriju. Jedina datoteka potrebna na štapu zove se HMI.bin ili HMI_WIFI.bin - Molimo pogledajte gornju tablicu o tome kako je imenovati. Uvjerite se da datoteka nije komprimirana.  Ako jest, izvadite ga.

2: Postavite USB u alat za ažuriranje firmvera i stavite ga u 4-pinski zeleni priključak pretvarača.

3: Alat za ažuriranje firmvera trebao bi svijetliti CRVENO i ZELENO kao što se vidi na slici.

4: Idite na Napredne postavke – lozinka 0010 – idite na HMI ažuriranje. Provjerite trenutnu verziju HMI-ja.

5: Idite na alat za ažuriranje firmvera i pritisnite i držite gumb na stražnjoj strani dok se ne upale sva 3 svjetla kao što je prikazano u nastavku, a zatim ga pustite. CRVENO, ZELENO i ŽUTO trebaju svijetliti neprekidno.

6: Napredne postavke – lozinka 0010 – idite na HMI ažuriranje – odaberite ENTER za ulazak u način ažuriranja

7: "KLIKNITE" gumb na sigurnosnoj kopiji alata za ažuriranje firmvera. Provjerite trepere li ZELENO i ŽUTO svjetlo.

VAŽNO: Provjerite da li zeleno svjetlo brzo treperi, a zatim promijenite u sporo bljeskanje. Sporo treptanje znači da su izmjenjivač i alat za ažuriranje uspostavili vezu.

Moglo bi proći neko vrijeme dok se ažuriranje ne dovrši, stoga budite strpljivi.

8: Nakon što je firmware dovršen, vidjet ćete da SVE 3 LED diode svijetle.

NAPOMENA: Ako svijetli samo CRVENO svjetlo, to znači da pretvarač nije preuzeo ažuriranje.

9: Provjerite na HMI ažuriranju je li se verzija promijenila. (Napredne postavke – lozinka 0010 – idite na HMI ažuriranje)

U nekim slučajevima važno je ponovno pokrenuti izmjenjivač. Ako ažurirana verzija upravljačkog softvera nije prikazana na izmjenjivaču, ponovno pokrenite sustav i ponovno provjerite.

Ažuriranje HMI-ja

(U slučaju zamrznutog zaslona/zaslona)

Informacija:

Oporavak HMI-ja treba izvršiti kada ažuriranje HMI firmvera ne uspije, a HMI zaslon pretvarača je prazan s crnim blokovima. To se može dogoditi kada se koristi neispravan firmver ili je pokušan pogrešan postupak. Provjerite jesu li verzija upravljačkog softvera i korišteni postupak ispravni.

Video:

Pogledajte naš video koji objašnjava postupak kako oporaviti zaslon/zaslon u slučaju oštećenog HMI-ja

Procedura:

1:  Provjerite je li korištena ispravna verzija firmvera za model pretvarača.

2: Provjerite jesu li svi ostali COM-ovi kabeli i uređaji isključeni i odspojeni.

3: Napravite brzo formatiranje na USB memorijskom pogonu.

4: Preimenujte HMI firmware file prema File Tablica naziva datoteke.

5: Kopirajte HMI datoteku na USB pogon.

6: Isključite pretvarač isključivanjem istosmjernog i izmjeničnog napajanja pretvarača.

7: Uključite USB pogon u USB priključak Solis Upgrade sticka.

8: Uključite štap za nadogradnju u zeleni 4-pinski COM utikač pretvarača.

9: Uključite pretvarač pomoću istosmjernog PV napajanja.

10: Stavite pretvarač u HMI način oporavka tako da istovremeno držite pritisnutu tipku Escape + Up + Enter nakon što se upali crvena LED dioda. Pritisnite tipke nekoliko sekundi dok zelena LED dioda ne zatreperi najmanje 4 puta.

CRVENA i ZELENA LED na štapu za nadogradnju trebaju svijetliti.

11: Držite pritisnutu tipku i pritisnite tipku za resetiranje na Solis štapu za nadogradnju dok se ne upale CRVENA, ZELENA I ŽUTA LED DIODA.

12: Nakon što su sve LED diode uključene, brzo pritisnite gumb za resetiranje na Solis kartici za ažuriranje firmvera i LED diode će početi treptati vrlo brzo za početak i sporije kasnije.

13: Nakon što je firmware dovršen, vidjet ćete da SVE 3 LED diode svijetle.

EPM3-5G-PLUS

Tablica naziva datoteke:

• EPM Plus - HMI.bin

Procedura:

Proces lokalnog ažuriranja Export Power Managera (EPM) malo se razlikuje od ažuriranja pretvarača. Za pristup posebnom postupku za ažuriranje EPM-a slijedite poveznicu: EPM – SOP za lokalno ažuriranje

Savjeti za rješavanje problema:

1. Uvjerite se da vaš USB nema metalno kućište.  Poznato je da to uzrokuje probleme s ažuriranjem.
2. Provjerite je li vaš USB noviji stil USB i ne koristi stari datotečni sustav
3. Provjerite jesu li vaše datoteke točne (u 90% slučajeva to je problem s datotekom). Ako mislite da možda imate netočnu datoteku, obratite se servisu Solis kako biste primili drugu datoteku firmvera.
4. Uvjerite se da nemate priključenu vanjsku komunikaciju.
   • Na primjer, ako imate pretvarač s RS485 vezom i ažurirate putem zelenog priključka, moglo bi doći do pada komunikacije i ažuriranje će se oštetiti.
5. Provjerite imate li ADRESU PRETVARAČA POSTAVLJENU NA 1 (za HMI ažuriranje)
6. Provjerite radi li vaš zeleni priključak (provjerite s voltage provjera od 1.7 VDC na priključku.  Ako priključak pokazuje čudne napone, ažuriranje nikada neće raditi.

• CRVENA = +5 volti istosmjerne struje = pin 1
• CRNA = -5 volti istosmjerne struje = pin 2
• ŽUTA = +RS 485 = Pin 3
• PLAVA = -RS 485 = Pin 4
