Postopek za lokalno posodobitev HMI/DSP

Da bi zagotovili optimalno delovanje vašega pretvornika Solis, so redne posodobitve vdelane programske opreme včasih bistvenega pomena. Te posodobitve izboljšajo funkcionalnost, odpravljajo napake in izboljšujejo splošno učinkovitost vašega sončnega sistema. Medtem ko lahko Solis na daljavo izvaja posodobitve vdelane programske opreme prek svoje platforme SolisCloud, obstajajo primeri, ko je potrebna lokalna posodobitev vdelane programske opreme. To se lahko zgodi, če oddaljena posodobitev ne uspe ali če vaša sončna elektrarna ni povezana s storitvijo SolisCloud.

V tem članku vas bomo vodili skozi postopek izvajanja lokalne posodobitve vdelane programske opreme na vašem pretvorniku Solis. Obravnavali bomo postopek po korakih in svetovali za odpravljanje težav, da zagotovimo uspešno posodobitev. Ne glede na to, ali ste izkušen strokovnjak za sončno energijo ali nov lastnik sončnega sistema, vas bo ta vodnik opremil z znanjem, da bo vaš pretvornik Solis deloval najboljše, tudi če oblak ni možnost.

Kazalo:

• Zahteve
• Posodobitev DSP (razen serije S6 (vrata USB)
• Posodobitev HMI (razen serije S6 (vrata USB)
• Posodobitev HMI – zaslon / zaslon zamrznjen
• EPM3-5G-PLUS
• Nasveti za odpravljanje težav

Zahteve:

1: Posodobite palico:

Prosimo, obrnite se na podporo Solis, če še nimate posodobitvene kartice. (Upoštevajte, da bodo palice poslane samo monterjem, ne pa končnim strankam / lastnikom sistema.)

2: Datoteke vdelane programske opreme:

Obrnite se na našo linijo za podporo Solis. Za vas bomo zagotovili datoteke vdelane programske opreme. Poznati bomo morali trenutno različico vdelane programske opreme v vaši napravi.

3: Ključ USB:

Prepričajte se, da je palica prazna, formatirajte FAT32, če je mogoče, brez kovinskega ohišja

4: Komunikacijski kabel / naslovni komplet

Preverite, ali ni priključen noben komunikacijski kabel.  Preverite tudi, ali je naslov na pretvorniku nastavljen na 1.

OPOMBA: Če morate opraviti oboje, posodobitev HMI in DSP na vašem pretvorniku, priporočamo, da pred posodobitvijo HMI opravite posodobitev DSP.

Posodobitev DSP

Združljivi modeli:

Solis-1P(.7-3.6)K-M-4G

Solis-1P(2.5-6)K-4G

S5-GR1P(.7-3.6)K-M

S5-GR1P(2.5-6)K

S5-GR3P(3-20)K

S5-GC(25-40)K

S5-GC(50-60)K

S5-GC3P(50-60)K

S5-GC80K

S5-GC(100-110)K

S5-EH1P(3-4.6)K-L

Solis-3P(3-20)K-4G

Solis-3P(5-30)K-LV

Solis-(25-50)K-5G + več

Solis-(40-70)K

Solis-(80-110)K-5G

Solis-(80-110)K-5G-PRO

Solis-125K-EHV-5G

Solis-255K-EHV-5G

S6-GR1P(0,6-3,6)K-M

S6-GR1P(2.5-6)K

RAI-3K-48ES-5G

RHI-(3-5)K-48ES

RHI-(3-6)K-48ES-5G

RHI-3P(5-10)K-HVES-5G

Procedura:

1: Vzemite datoteke, ki so vam bile priložene, in jih položite na ključ USB

 > Ena datoteka se imenuje 28062API.bin (ta datoteka se ne bo nikoli spremenila)

 > Ena datoteka se imenuje 28062APP.bin (to je posebna datoteka za pretvornik)

 Če datoteka ni poimenovana 28062APP.bin jo preimenuj.

Prepričajte se, da datoteka ni stisnjena.  Če je, ga izvlečite.

Prepričajte se, da datoteka ni v mapi na pogonu USB.

Prepričajte se, da na pogonu USB ni drugih datotek

Na primer:

2: USB vstavite v orodje za posodobitev vdelane programske opreme in ga postavite v 4-pinska zelena vrata pretvornika.

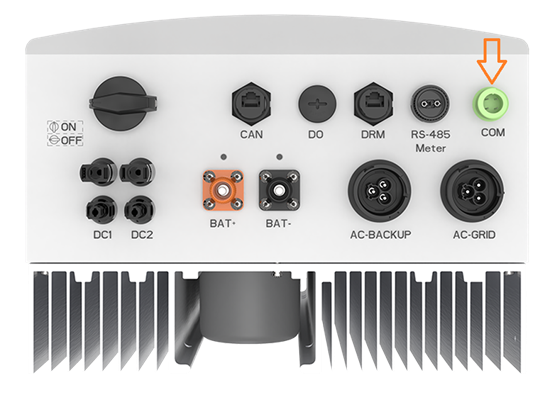

Opomba: Primer slike je 1-fazna serija RHI. Vrata COM so na večini pretvornikov enaka. (Razen naše serije S6, ki imajo priključek USB)

3: Orodje za posodobitev vdelane programske opreme mora svetiti RDEČE in ZELENO, kot je prikazano na sliki.

4: Pojdite na Napredne nastavitve – geslo 0010 – pojdite na DSP Update

5: Preverite različico

6: Izberite ENTER pri posodobitvi DSP.

7: »KLIKNITE« gumb na varnostni kopiji orodja za posodobitev vdelane programske opreme. Preverite, ali ZELENA lučka utripa (pri nekaterih pretvornikih boste slišali prižganje ventilatorjev)

POMEMBNO: Preverite, ali zelena lučka hitro utripa, nato pa preklopite na počasno utripanje. Počasno utripanje pomeni, da sta pretvornik in orodje za posodabljanje vzpostavila povezavo.

Do dokončanja posodobitve lahko traja nekaj časa, zato bodite potrpežljivi.

8: Ko je vdelana programska oprema končana, boste videli, da je edina RDEČA lučka neprekinjena.

POMEMBNO: Čez nekaj časa bi se morala spet prižgati ZELENA lučka. Bodite potrpežljivi, saj lahko to traja nekaj časa. Če se zelena lučka čez nekaj časa ne prižge, to pomeni, da pretvornik ni sprejel posodobitve. V tem primeru poskusite znova naložiti posodobitev.

9: Na posodobitvi DSP preverite, ali se je različica spremenila. (Pojdite na Napredne nastavitve – geslo 0010 – Posodobitev DSP)

V nekaterih primerih je pomembno, da znova zaženete pretvornik. Če posodobljena različica vdelane programske opreme ni prikazana na pretvorniku, znova zaženite sistem in znova preverite.

Posodobitev HMI

Združljivi modeli:

Solis-1P(.7-3.6)K-M-4G

Solis-1P(2.5-6)K-4G

S5-GR1P(.7-3.6)K-M

S5-GR1P(2.5-6)K

S5-GR3P(3-20)K

S5-GC(25-40)K

S5-GC(50-60)K

S5-GC3P(50-60)K

S5-GC80K

S5-GC(100-110)K

S5-EH1P(3-4.6)K-L

Solis-3P(3-20)K-4G

Solis-3P(5-30)K-LV

Solis-(25-50)K-5G + več

Solis-(40-70)K

Solis-(80-110)K-5G

Solis-(80-110)K-5G-PRO

Solis-125K-EHV-5G

Solis-255K-EHV-5G

S6-GR1P(0,6-3,6)K-M

S6-GR1P(2.5-6)K

RAI-3K-48ES-5G

RHI-(3-5)K-48ES

RHI-(3-6)K-48ES-5G

RHI-3P(5-10)K-HVES-5G

Tabela imen datotek:

• Solis-mini-4G HMI.bin ≤ 18 - HMI_WIFI.bin 30 ≥
• Solis-enojna faza-4G HMI.bin ≤ 18 - HMI_WIFI.bin 30 ≥
• Samo Solis-Single Phase-5G HMI_WIFI.bin
• Samo Solis-3P(3-20)K-4G HMI.bin
• Samo Solis-3P(5-10)K-LVHMI.bin
• Solis-3P(15-20)K-LV HMI.bin ≤ FD - HMI_WIFI.bin > FD
• Solis-3P(25-30)K-LV HMI.bin ≤ FC - HMI_WIFI.bin > FC
• Samo Solis-(25-50)K-5G HMI.bin
• Samo Solis-(80-110)K-5G HMI.bin
• Samo Solis-125K-EHV-5G HMI.bin
• Samo Solis-255K-EHV-5G HMI.bin
• Samo RAI-3K-48ES-5G HMI.bin
• (3-5) Q-48 Ys Hami.bin ≤ 15 - Hami_Wafi bin 20 ≥
• RHI-(3-6)K-48ES-5G SAMO HMI_WIFI.bin
• Samo RHI-3P (5-10K-HVES-5G HMI.bin
• EPM Plus HMI_WIFI.bin

Procedura:

1: Vzemite datoteko, ki vam je bila priložena, in jo položite na ključ USB. Edina datoteka, ki je potrebna na palici, se imenuje HMI.bin ali HMI_WIFI.bin - Oglejte si zgornjo tabelo, kako jo poimenovati. Prepričajte se, da datoteka ni stisnjena.  Če je, ga izvlecite.

2: USB vstavite v orodje za posodobitev vdelane programske opreme in ga vstavite v 4-polna zelena vrata pretvornika.

3: Orodje za posodobitev vdelane programske opreme mora svetiti RDEČE in ZELENO, kot je prikazano na sliki.

4: Pojdite na Napredne nastavitve - geslo 0010 - pojdite na posodobitev HMI. Preverite trenutno različico HMI.

5: Pojdite v orodje za posodobitev vdelane programske opreme in pritisnite in držite gumb na hrbtni strani, dokler se ne zasvetijo vse 3 lučke, kot je prikazano spodaj, in nato spustite. RDEČA, ZELENA in RUMENA naj svetijo trdno.

6: Napredne nastavitve – geslo 0010 – pojdite na posodobitev HMI – izberite ENTER, da odprete način posodobitve

7: »KLIKNITE« gumb na varnostni kopiji orodja za posodobitev vdelane programske opreme. Preverite, ali utripata ZELENA in RUMENA lučka.

POMEMBNO: Preverite, ali zelena lučka hitro utripa, nato pa preklopite na počasno utripanje. Počasno utripanje pomeni, da sta pretvornik in orodje za posodabljanje vzpostavila povezavo.

Do dokončanja posodobitve lahko traja nekaj časa, zato bodite potrpežljivi.

8: Ko je vdelana programska oprema končana, boste videli, da VSE 3 LED diode svetujejo.

OPOMBA: Če sveti samo RDEČA lučka, to pomeni, da pretvornik ni sprejel posodobitve.

9: Na posodobitvi HMI preverite, ali se je različica spremenila. (Napredne nastavitve - geslo 0010 - pojdite na posodobitev HMI)

V nekaterih primerih je pomembno, da znova zaženete pretvornik. Če posodobljena različica vdelane programske opreme ni prikazana na pretvorniku, znova zaženite sistem in znova preverite.

Posodobitev HMI

(V primeru zamrznjenega zaslona/zaslona)

Informacija:

Obnovitev HMI je treba izvesti, ko posodobitev vdelane programske opreme HMI ni uspela in je zaslon HMI pretvornika prazen s črnimi bloki. To se lahko zgodi, če je uporabljena nepravilna strojna programska oprema ali je bil uporabljen napačen postopek. Preverite, ali sta bila različica vdelane programske opreme in uporabljeni postopek pravilna.

Video:

Oglejte si naš videoposnetek, ki pojasnjuje postopek, kako obnoviti zaslon / zaslon v primeru poškodovanega HMI-ja

Procedura:

1: Preverite, ali je bila uporabljena pravilna različica vdelane programske opreme za model pretvornika.

2: Prepričajte se, da so vsi drugi kabli in naprave COM odklopljeni in odklopljeni.

3: Naredite hitro formatiranje na pomnilniku USB.

4: Preimenujte datoteko vdelane programske opreme HMI v skladu s tabelo imen datotek.

5: Kopirajte datoteko HMI na pogon USB.

6: Izklopite pretvornik tako, da izklopite enosmerno in izmenično napajanje pretvornika.

7: Priključite pogon USB v vrata USB ključa Solis Upgrade.

8: Priključite nadgradnjo-palico v zeleni 4-polni COM vtič pretvornika.

9: Vklopite pretvornik z enosmernim PV napajanjem.

10: Pretvornik preklopite v način obnovitve HMI, tako da hkrati držite gumb Escape + Up + Enter, ko se prižge rdeča LED. Pritisnite gumbe nekaj sekund, dokler zelena LED vsaj 4-krat ne utripa.

RDEČA in ZELENA LED na nadgradnjskem ključu morata svetiti.

11: Držite in pritisnite gumb za ponastavitev na palici za nadgradnjo Solis, dokler se ne prižgejo RDEČA, ZELENA IN RUMENA LED.

12: Ko se prižgejo vse LED, hitro pritisnite gumb za ponastavitev na kartici za posodobitev vdelane programske opreme Solis in LED diode bodo začele zelo hitro utripati za začetek in počasneje kasneje.

13: Ko je vdelana programska oprema končana, boste videli, da se VSE 3 LED diode ne svetijo.

EPM3-5G-PLUS

Tabela imen datotek:

• EPM Plus - HMI.bin

Procedura:

Postopek lokalnega posodabljanja Export Power Manager (EPM) se nekoliko razlikuje od posodabljanja pretvornikov. Za dostop do posebnega postopka za posodabljanje EPM sledite povezavi: EPM – SOP za lokalne posodobitve

Nasveti za odpravljanje težav:

1. Prepričajte se, da vaš USB nima kovinskega ohišja.  Znano je, da to povzroča težave s posodobitvijo.
2. Prepričajte se, da je vaš USB novejši slog in ne uporablja starega datotečnega sistema
3. Prepričajte se, da so datoteke pravilne (v 90 % primerov gre za težavo z datoteko). Če menite, da imate napačno datoteko, se obrnite na storitev Solis, da prejmete drugo datoteko vdelane programske opreme.
4. Prepričajte se, da nimate priključene zunanje komunikacije.
   • Če imate na primer pretvornik s povezavo RS485 in posodabljate prek zelenih vrat, lahko pride do zrušitve komunikacije in posodobitev se poškoduje.
5. Prepričajte se, da je NASLOV PRETVORNIKA NASTAVLJEN NA 1 (za posodobitev HMI)
6. Prepričajte se, da vaša zelena vrata delujejo (preverite s preverjanjem napetosti 1.7 VDC na vratih.  Če vrata prikazujejo nenavadne napetosti, posodobitev ne bo nikoli delovala.

• RDEČA = +5 voltov enosmernega toka = Pin 1
• ČRNA = -5 voltov DC = Pin 2
• RUMENA = +RS 485 = Pin 3
• MODRA = -RS 485 = Pin 4


Hvala, ker ste si vzeli čas za raziskovanje lokalnega postopka vdelane programske opreme za pretvornike Solis v našem članku. Vaše razumevanje in povratne informacije so za nas bistvenega pomena. Zelo cenimo vaš prispevek in vse predloge, ki jih boste morda imeli za izboljšanje naše vsebine.

V primeru, da naletite na dodatne izzive ali potrebujete dodatno pomoč, vam je na voljo servisna linija Solis. Namenjeni so reševanju vseh težav in zagotavljanju optimalne zmogljivosti vašega pretvornika Solis. Vaše zadovoljstvo je naša prednostna naloga in tukaj smo, da vas podpiramo na vsakem koraku.

Prosimo, da nas kontaktirate z vsemi vprašanji, komentarji ali predlogi, ki jih imate. Vaš prispevek nam pomaga izboljšati in bolje zadovoljiti vaše potrebe. Hvala, ker ste izbrali Solis za svoje inverterske rešitve.
