Процедура локального оновлення HMI/DSP

Щоб забезпечити оптимальну роботу вашого інвертора Solis, іноді важливо регулярно оновлювати прошивку. Ці оновлення покращують функціональність, усувають помилки та покращують загальну ефективність вашої сонячної системи. Хоча Solis може віддалено виконувати оновлення прошивки через свою платформу SolisCloud, бувають ситуації, коли локальне оновлення прошивки стає необхідним. Це може статися, якщо не вдається виконати віддалене оновлення або якщо ваша сонячна станція не підключена до SolisCloud.

У цій статті ми розповімо вам про процедуру локального оновлення прошивки вашого інвертора Solis. Ми розглянемо покроковий процес, а також дамо поради щодо усунення несправностей для забезпечення успішного оновлення. Незалежно від того, чи є ви досвідченим фахівцем у галузі сонячної енергетики чи новим власником сонячної системи, цей посібник надасть вам знання, як забезпечити найкращу роботу інвертора Solis, навіть коли хмара не є варіантом.

Зміст:

• Вимоги
• Оновлення DSP (крім серії S6 (порт USB)
• Оновлення людино-машинного інтерфейсу (крім серії S6 (порт USB)
• Оновлення людино-машинного інтерфейсу – екран / дисплей зависли
• ЕПМ3-5Г-ПЛЮС
• Поради щодо усунення несправностей

Вимоги:

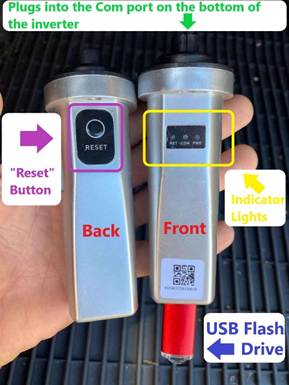

1. Оновлення Stick:

Будь ласка, зверніться до служби підтримки Solis, якщо у вас ще немає флешки оновлення. (Зверніть увагу, що стіки будуть надсилатися лише інсталяторам, а не кінцевим споживачам / власникам системи.)

2: Файли прошивки:

Будь ласка, зверніться на нашу лінію підтримки Solis. Ми надамо вам файли прошивки. Нам потрібно буде знати поточну версію прошивки на вашому пристрої.

3: USB-накопичувач:

Будь ласка, переконайтеся, що стік порожній, формат FAT32, якщо можливо, без металевого корпусу

4: Кабель зв'язку / комплект адрес

Переконайтеся, що не підключено кабелі зв'язку.  Також переконайтеся, що на інверторі встановлено адресу 1.

ПРИМІТКИ: Якщо вам потрібно виконати обидва завдання, оновлення HMI та DSP на вашому інверторі, ми рекомендуємо виконати оновлення DSP перед оновленням HMI.

Оновлення DSP

Сумісні моделі:

Соліс-1П(.7-3,6)К-М-4Г

Соліс-1П(2,5-6)К-4Г

С5-ГР1П(.7-3,6)К-М

С5-ГР1П(2,5-6)К

С5-ГР3П(3-20)К

С5-ГК(25-40)К

С5-ГХ(50-60)К

С5-GC3P(50-60)K

Модель S5-GC80K

S5-GC(100-110)K

С5-ЕН1П(3-4,6)К-Л

Соліс-3П(3-20)К-4Г

Соліс-3П(5-30)К-ЛВ

Соліс-(25-50)К-5Г + Детальніше

Соліс-(40-70)К

Соліс-(80-110)К-5Г

Соліс-(80-110)К-5Г-ПРО

Соліс-125К-ЕХВ-5Г

Соліс-255К-ЕХВ-5Г

С6-ГР1П(0,6-3,6)К-М

С6-ГР1П(2,5-6)К

РАІ-3К-48ЕС-5Г

РІ-(3-5)К-48ЕС

РІ-(3-6)К-48ЕС-5Г

РІ-3П(5-10)К-ХВЕС-5Г

Процедура:

1. Візьміть надані вам файли та покладіть їх на USB-накопичувач

 > Один файл має ім'я 28062API.bin (цей файл ніколи не зміниться)

 > Один файл має ім'я 28062APP.bin (це специфічний файл для інвертора)

 Якщо файл не має назви 28062APP.bin будь ласка, ПЕРЕЙМЕНУЙТЕ ЙОГО.

Переконайтеся, що файл не заархівовано.  Якщо це так, витягніть його.

Переконайтеся, що файл не знаходиться в папці на USB-носії.

Переконайтеся, що на USB-носії немає інших файлів

Наприклад:

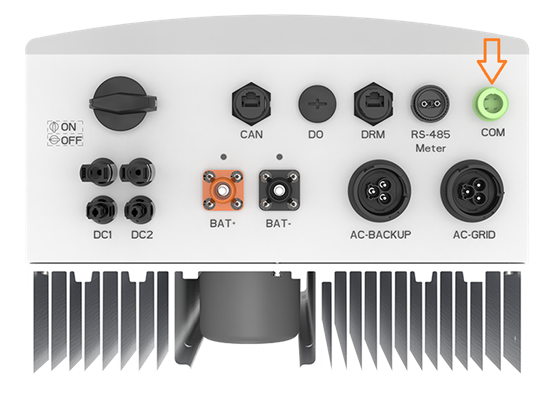

2. Помістіть USB в інструмент оновлення прошивки та вставте в 4-контактний зелений порт інвертора.

Примітка: Прикладом зображення є серія 1 Phase RHI. COM-порт на більшості інверторів ідентичний. (За винятком нашої серії S6, яка має роз'єм USB)

3. Інструмент оновлення мікропрограми повинен світитися ЧЕРВОНИМ і ЗЕЛЕНИМ, як показано на малюнку.

4: Перейдіть до Додаткових налаштувань – пароль 0010 – перейдіть до DSP Update

5. Перевірте версію

6. Виберіть ENTER у розділі Оновлення DSP.

7. «НАТИСНІТЬ» кнопку на резервній копії Firmware Update Tool. Переконайтеся, що ЗЕЛЕНЕ світло блимає (з деякими інверторами ви почуєте, як загоряються вентилятори)

ВАЖЛИВО: Переконайтеся, що зелене світло швидко блимає, а потім змініть його на повільне. Повільне миготіння означає, що інвертор і інструмент оновлення встановили з'єднання.

Оновлення може зайняти деякий час, тому наберіться терпіння.

8: Після завершення прошивки ви побачите, що єдиний ЧЕРВОНИЙ індикатор буде горіти.

ВАЖЛИВО: Через деякий час ЗЕЛЕНЕ світло має знову загорітися. Будь ласка, наберіться терпіння, оскільки це може зайняти деякий час. Якщо зелене світло не загоряється через деякий час, це означає, що інвертор не прийняв оновлення. У такому разі спробуйте ще раз завантажити оновлення.

9. Перевірте на DSP Update, що версія змінилася. (Зайдіть в Додаткові налаштування – пароль 0010 – DSP Update)

У деяких випадках важливо перезапустити інвертор. Якщо оновлена версія прошивки не відображається на інверторі, перезавантажте систему та перевірте ще раз.

Оновлення людино-машинного інтерфейсу

Сумісні моделі:

Соліс-1П(.7-3,6)К-М-4Г

Соліс-1П(2,5-6)К-4Г

С5-ГР1П(.7-3,6)К-М

С5-ГР1П(2,5-6)К

С5-ГР3П(3-20)К

С5-ГК(25-40)К

С5-ГХ(50-60)К

С5-GC3P(50-60)K

Модель S5-GC80K

S5-GC(100-110)K

С5-ЕН1П(3-4,6)К-Л

Соліс-3П(3-20)К-4Г

Соліс-3П(5-30)К-ЛВ

Соліс-(25-50)К-5Г + Детальніше

Соліс-(40-70)К

Соліс-(80-110)К-5Г

Соліс-(80-110)К-5Г-ПРО

Соліс-125К-ЕХВ-5Г

Соліс-255К-ЕХВ-5Г

С6-ГР1П(0,6-3,6)К-М

С6-ГР1П(2,5-6)К

РАІ-3К-48ЕС-5Г

РІ-(3-5)К-48ЕС

РІ-(3-6)К-48ЕС-5Г

РІ-3П(5-10)К-ХВЕС-5Г

Діаграма імен файлів:

• Solis-mini-4G HMI.bin ≤ 18 - HMI_WIFI.bin 30 ≥
• Solis-Однофазний-4G HMI.bin ≤ 18 - HMI_WIFI.bin 30 ≥
• Solis-Single Phase-5G лише HMI_WIFI.bin
• Соліс-3П(3-20)К-4Г тільки HMI.bin
• Соліс-3П(5-10)K-LVHMI.bin тільки
• Соліс-3П(15-20)К-ЛВ HMI.bin ≤ ФД - HMI_WIFI.bin > ФД
• Соліс-3П(25-30)К-ЛВ HMI.bin ≤ ФК - HMI_WIFI.bin > ФК
• Solis-(25-50)K-5G тільки HMI.bin
• Solis-(80-110)K-5G тільки HMI.bin
• Тільки Solis-125K-EHV-5G HMI.bin
• Тільки Solis-255K-EHV-5G HMI.bin
• Тільки RAI-3K-48ES-5G HMI.bin
• (3-5) Q-48 Ys Hami.bin ≤ 15 - Hami_Wafi бункер 20 ≥
• ТІЛЬКИ РІ-(3-6)К-48ЕС-5Г HMI_WIFI.bin ТІЛЬКИ
• РІ-3П (5-10К-HVES-5G тільки HMI.bin
• ЕРМ Плюс HMI_WIFI.bin

Процедура:

1. Візьміть файл, що входить до комплекту поставки, і покладіть його на USB-накопичувач. Єдиний файл, який потрібен на флешці, має назву HMI.bin або HMI_WIFI.bin - Будь ласка, дивіться таблицю вище, щоб дізнатися, як його назвати. Переконайтеся, що файл не заархівовано.  Якщо вона є, витягніть її.

2. Помістіть USB в інструмент оновлення прошивки та помістіть в інвертор 4-контактний зелений порт.

3. Інструмент оновлення мікропрограми повинен світитися ЧЕРВОНИМ і ЗЕЛЕНИМ, як показано на малюнку.

4: Перейдіть до Додаткових налаштувань – пароль 0010 – перейдіть до HMI Update. Перевірте поточну версію людино-машинного інтерфейсу.

5. Перейдіть до інструменту оновлення мікропрограми та натисніть і утримуйте кнопку на задній панелі, доки всі 3 індикатори не загоряться, як показано нижче, а потім відпустіть. ЧЕРВОНИЙ, ЗЕЛЕНИЙ і ЖОВТИЙ повинні горіти безперервно.

6: Розширені налаштування – пароль 0010 – перейдіть до оновлення HMI – виберіть ENTER, щоб перейти в режим оновлення

7. «НАТИСНІТЬ» кнопку на резервній копії Firmware Update Tool. Переконайтеся, що ЗЕЛЕНИЙ і ЖОВТИЙ індикатори блимають.

ВАЖЛИВО: Переконайтеся, що зелене світло швидко блимає, а потім змініть його на повільне. Повільне миготіння означає, що інвертор і інструмент оновлення встановили з'єднання.

Оновлення може зайняти деякий час, тому наберіться терпіння.

8: Після завершення прошивки ви побачите, що ВСІ 3 світлодіоди горять безперервно.

ПРИМІТКИ: Якщо горить лише ЧЕРВОНЕ світло, це означає, що інвертор не отримав оновлення.

9. Перевірте в оновленні HMI, що версія змінилася. (Розширені налаштування – пароль 0010 – перейдіть до HMI Update)

У деяких випадках важливо перезапустити інвертор. Якщо оновлена версія прошивки не відображається на інверторі, перезавантажте систему та перевірте ще раз.

Оновлення людино-машинного інтерфейсу

(У випадку зависання екрана/дисплея)

Інформація:

Відновлення людино-машинного інтерфейсу слід виконувати, якщо не вдалося оновити мікропрограму людино-машинного інтерфейсу, а екран людино-машинного інтерфейсу інвертора став порожнім із чорними блоками. Це може статися, коли використовується неправильна прошивка або була спроба виконати неправильну процедуру. Перевірте правильність версії мікропрограми та використаної процедури.

Відео:

Будь ласка, перегляньте наше відео, в якому пояснюється процедура відновлення екрана/дисплея у разі пошкодження людино-машинного інтерфейсу

Процедура:

1. Перевірте, чи правильну версію прошивки використано для моделі інвертора.

2. Переконайтеся, що всі інші кабелі та пристрої COM були відключені та від'єднані.

3. Виконайте швидке форматування на USB-накопичувачі.

4. Перейменуйте файл прошивки HMI відповідно до таблиці імен файлів.

5. Скопіюйте файл HMI на USB-носій.

6. Вимкніть інвертор, вимкнувши живлення постійного та змінного струму на інверторі.

7. Підключіть USB-накопичувач до USB-порту флешки Solis Upgrade.

8. Підключіть штуцер оновлення до зеленого 4-контактного штекера COM інвертора.

9: Увімкніть інвертор за допомогою постійного фотоелектричного живлення.

10. Переведіть інвертор у режим відновлення HMI, утримуючи одночасно кнопку Escape + Up + Enter, коли загориться червоний світлодіод. Натискайте кнопки кілька секунд, поки зелений світлодіод не блимне не менше 4 разів.

ЧЕРВОНИЙ і ЗЕЛЕНИЙ світлодіоди на джойстику оновлення повинні горіти.

11: Утримуйте натиснутою та натискайте кнопку скидання на джойстику оновлення Solis, доки не загоряться ЧЕРВОНИЙ, ЗЕЛЕНИЙ І ЖОВТИЙ СВІТЛОДІОДИ.

12: Коли всі світлодіоди ввімкнуться, швидко натисніть кнопку скидання на паличці оновлення прошивки Solis, і світлодіоди почнуть блимати дуже швидко, щоб почати, і повільніше пізніше.

13: Після завершення прошивки ви побачите, що ВСІ 3 світлодіоди горять безперервно.

ЕПМ3-5Г-ПЛЮС

Діаграма імен файлів:

• ЕРМ Плюс - HMI.bin

Процедура:

Процес локального оновлення Export Power Manager (EPM) дещо відрізняється від оновлення інверторів. Щоб ознайомитися з конкретною процедурою оновлення EPM, перейдіть за посиланням: EPM – Local Update SOP

Поради щодо усунення несправностей:

• Переконайтеся, що ваш USB не має металевого корпусу.  Відомо, що це спричиняє проблеми з оновленням.
• Переконайтеся, що ваш USB нового стилю та не використовує стару файлову систему
• Переконайтеся, що ваші файли правильні (у 90% випадків це проблема з файлом). Якщо ви вважаєте, що у вас може бути неправильний файл, зверніться до служби Solis, щоб отримати інший файл прошивки.
• Переконайтеся, що у вас немає підключення до зовнішнього зв'язку.
  • Наприклад, якщо у вас інвертор із підключенням RS485 і ви оновлюєте через зелений порт, може статися збій зв'язку, і оновлення буде пошкоджено.
• Переконайтеся, що у вас АДРЕСА ІНВЕРТОРА ВСТАНОВЛЕНА НА 1 (для оновлення HMI)
• Переконайтеся, що ваш зелений порт працює (перевірте напругу 1.7 В постійного струму на порту.  Якщо порт показує дивну напругу, оновлення ніколи не запрацює.

• ЧЕРВОНИЙ = +5 вольт постійного струму = контакт 1
• ЧОРНИЙ = -5 вольт постійного струму = контакт 2
• ЖОВТИЙ = +RS 485 = Контакт 3
• СИНІЙ = -RS 485 = контакт 4
