Гібридна серія S6 – додаток SolisCloud

Посібник із локального підключення Bluetooth

Введення

Ласкаво просимо до програми SolisCloud, вашого шляху до безперебійного моніторингу та керування вашим інвертором. Цей довідковий документ призначений для того, щоб допомогти вам у перегляді програми під час локального підключення до інвертора через Bluetooth. Дотримуючись наведених нижче кроків, ви отримаєте доступ до швидких налаштувань і повного набору стандартних налаштувань, що дозволить вам керувати своєю системою керування енергією.

Зміст

• Передумови
• Підключення до інвертора
• Огляд швидких налаштувань
• Екран з інформацією про програму
• Повідомлення про будильники додатків
• Налаштування інвертора
• Більше налаштувань

Передумови

Щоб встановити з'єднання з інвертором, переконайтеся, що на вашому телефоні встановлено програму «SolisCloud». Якщо у вас ще немає програми, скористайтеся наведеними нижче кодами, щоб встановити її.

Додаток для моніторингу SolisCloud (Android)

Додаток для моніторингу SolisCloud ( IOS )

Підключення до вашого інвертора (перший вхід для INSTALLERS)

Щоб встановити локальне з'єднання, переконайтеся, що на вашому пристрої ввімкнено Bluetooth.

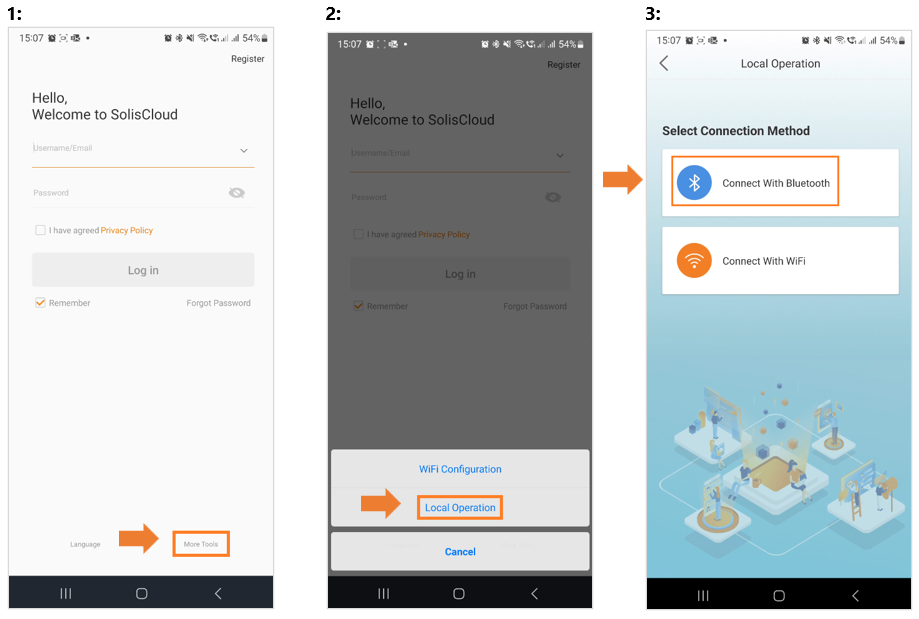

Відкрийте програму SolisCloud і НЕ ВХОДЬТЕ.

1. Перейдіть до кнопки «Інші інструменти» в нижньому правому куті.

2. Натисніть «Локальна операція».

3. Виберіть кнопку «Підключитися за допомогою Bluetooth».

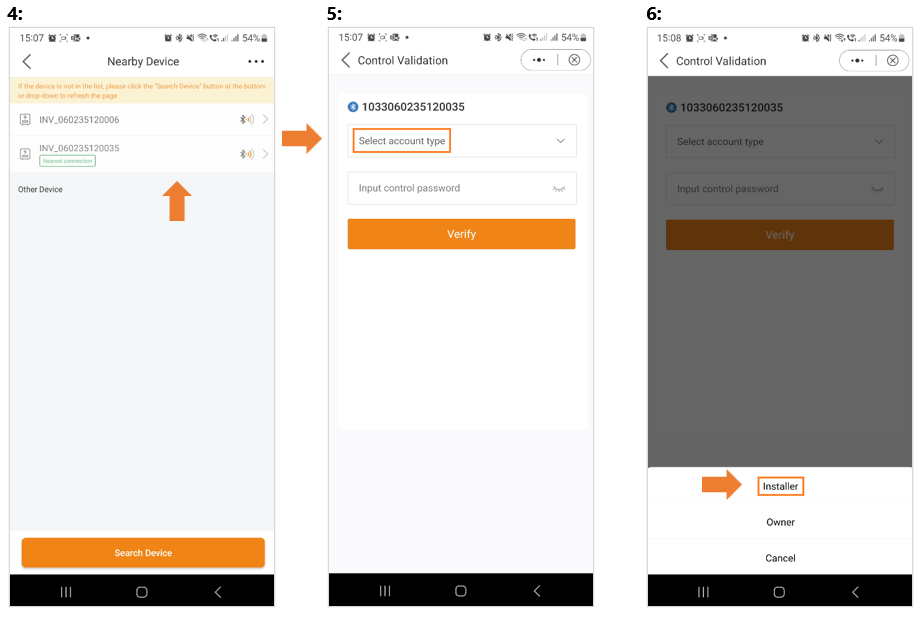

4. Ваш пристрій має з'явитися в розділі «Пристрої поблизу». Натисніть на свій пристрій і перевірте серійний номер.

5. Натисніть «Вибрати тип облікового запису».

6. Виберіть опцію «Інсталятор».

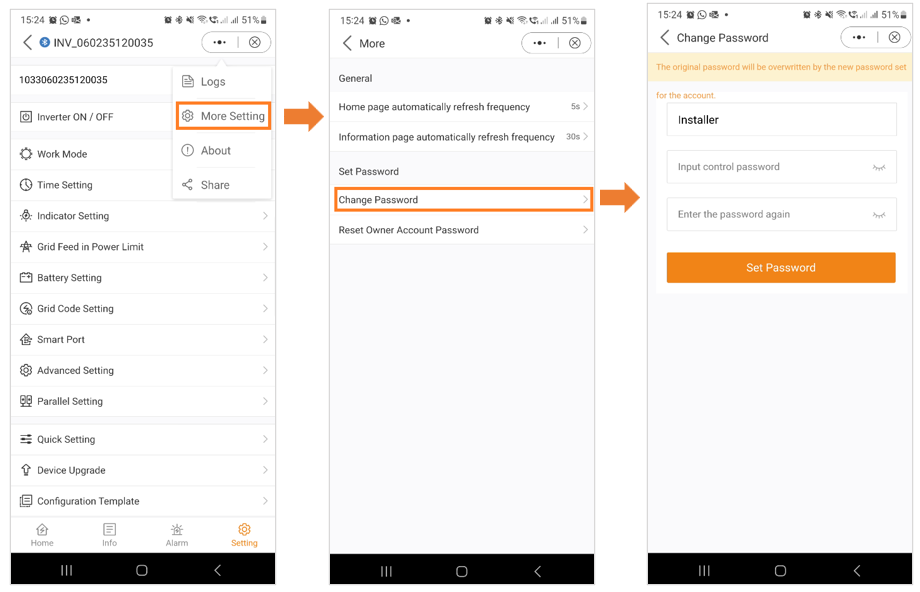

7. Під час першого доступу до інвертора вам буде запропоновано встановити пароль. Будь ласка, слідкуйте за оновленнями на екрані

Інструкції. Після того, як пароль встановлений, натисніть «Встановити пароль».

Після збереження пароля ви будете підключені до інвертора.

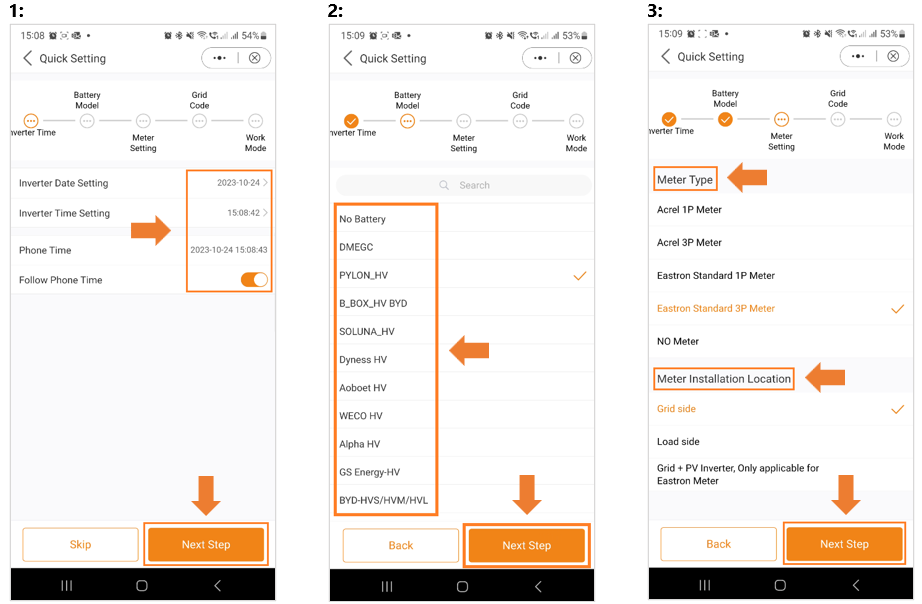

 Огляд швидких налаштувань

На екрані з'являться швидкі налаштування.

Це 5 основних параметрів, які потрібно налаштувати для правильної роботи інвертора.

1. Почніть із встановлення правильного часу в інверторі або просто дотримуйтесь часу телефону та натисніть «Наступний крок».

2. Після встановлення часу виберіть правильну модель акумулятора. Примітка: Якщо у вас не підключена батарея, виберіть «Ні»

Батарея». Натисніть «Наступний крок».

3. На третьому кроці виберіть правильний лічильник і його розміщення. Зверніться до інструкції до вашої моделі для точного лічильника

Розміщення.

Примітка: Якщо у вас не підключено лічильник, виберіть «Без лічильника». Натисніть «Наступний крок».

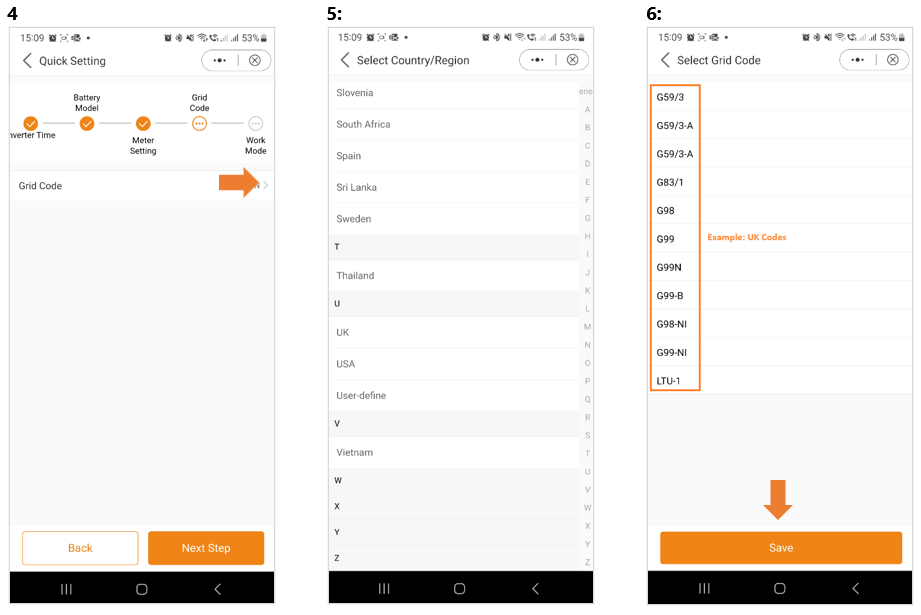

4. На наступному кроці виберіть правильний код сітки для вашого регіону.

5. Коди сітки сортуються за назвами країн.

6. Після того, як ви виберете свою країну, будуть відображатися різні коди. Будь ласка, виберіть правильний і натисніть «Зберегти».

Якщо ви не впевнені, який стандарт мережі використовувати, зверніться до місцевого постачальника енергії для отримання додаткової інформації.

7. На останньому кроці швидких налаштувань виберіть режим, який ви хочете застосувати. Доступні чотири різні режими:

• Режим самостійного використання
• Режим пріоритету подачі
• Піковий режим гоління
• Автономний режим

 7:

Режим самостійного використання

Режим самостійного використання призначений для оптимізації споживання сонячної енергії в житлових умовах.

У цьому режимі система надає пріоритет спрямуванню всієї виробленої фотоелектричної (PV) енергії на живлення будинку. Будь-який надлишок енергії, який не відразу потрібен домогосподарству, розумно зберігається в підключених батареях. Тільки після того, як акумулятори будуть повністю заряджені, надлишкова енергія буде подаватися назад в мережу.

За відсутності акумуляторної системи залишок надлишкової енергії можна безперешкодно експортувати в комунальну мережу за умови відповідного налаштування системи. Більшість людей у європейському регіоні захочуть використовувати цей режим замість інших.

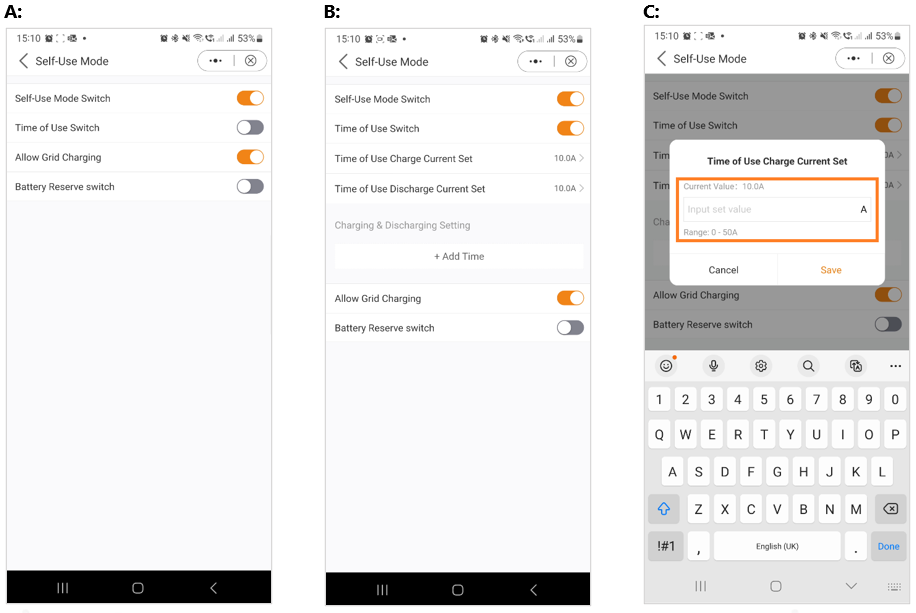

A: Режим самостійного використання активується без будь-якого конкретного встановленого часу для заряджання/розряджання акумулятора, а резерв батареї становить

не ввімкнено.

Примітка: Solis рекомендує активувати опцію «Дозволити заряджання від мережі». Як тільки батарея досягне режиму Forcecharge

SOC, він використовуватиме сітку для заряджання акумулятора, запобігаючи глибокому розряду.

B: Активація «Перемикача часу використання» надасть клієнтам кілька варіантів встановлення часу заряджання/розряджання та

струм.

C: Налаштування струму заряду або розряду в діапазоні 0-50А.

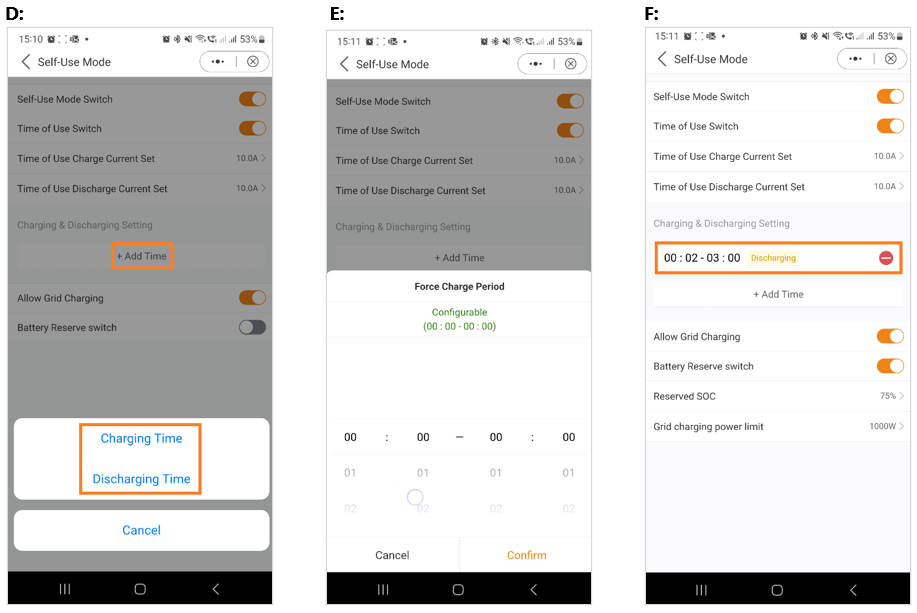

D: Якщо ви хочете встановити конкретне значення заряджання або розряджання на своєму інверторі, спочатку натисніть «Додати час», а потім

вибирайте відповідно – Час заряджання або Розряджання.

E: На наступному кроці, будь ласка, виберіть фактичний діапазон часу для Force Charge або Discharge.

F: Після встановлення періоду заряджання/примусового заряджання ви побачите деталі на екрані.

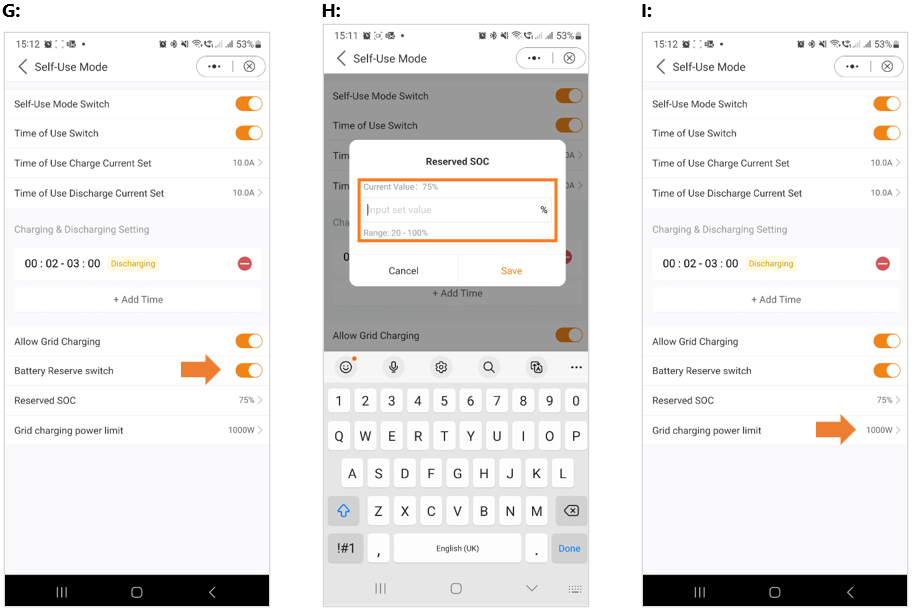

G: Режим самостійного використання надає вам можливість встановити значення резерву батареї. Будь ласка, перемкніть перемикач, щоб активувати

Режим резерву батареї.

H: Ви можете встановити діапазон від 20% до 100% від SOC акумулятора. Інвертор буде прагнути підтримувати акумулятор на

вибирається встановлений рівень.

І: Нарешті, у вас є можливість встановити ліміт потужності, який може бути проведений з боку мережі.

На цьому посібник для режиму самостійного використання завершено. Як згадувалося раніше, режим самостійного використання, швидше за все, є налаштуванням, яке ви хочете для свого інвертора.

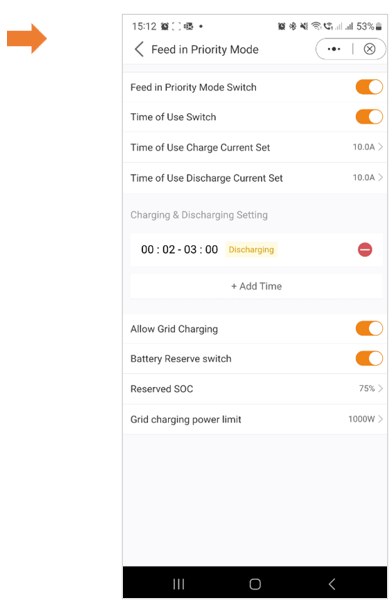

Подача в режимі пріоритету

Представляємо другий варіант режиму, який пропонує компанія Solis Inverters. Активація цього режиму спрямовує систему на пріоритезацію продажу електроенергії в мережу. Отже, акумулятор залишатиметься неактивним — ні заряджається, ні розряджається, — якщо не ввімкнено та не налаштовано функцію «Часове заряджання». Режим Feed-In Priority особливо добре підходить для людей з великими фотоелектричними системами в порівнянні з їхнім енергоспоживанням і ємністю акумулятора. Основна мета цього режиму полягає в максимізації енергії, що продається в мережу, використовуючи акумулятор лише протягом коротких інтервалів або у разі відключення електроенергії в мережі.

 Режим пріоритету подачі має разючу схожість з режимом самостійного використання, якщо спостерігати за ним через додаток.

Обидва режими забезпечують гнучкість у визначенні конкретного часу заряджання та розряджання, а також можливість встановлювати струм заряджання та розряджання. Крім того, користувачі можуть встановити призначений стан заряду акумулятора (SOC), а також є можливість обмежити енергію, що споживається з боку мережі, в обох режимах.

Піковий режим гоління

«Пікове гоління» — це стратегія, яка використовується домогосподарствами, які перевищують встановлені комунальними службами ліміти потужності. Він передбачає використання самостійно виробленої електроенергії під час пікового споживання для компенсації нових тарифів. Гібридний інвертор Solis, який ідеально підходить для районів з піковими обмеженнями потужності, працює в парі з фотоелектричною (PV) системою та накопичувачем енергії. Це дозволяє користувачам покладатися на «зелену» електроенергію, отримувати незалежність і скорочувати витрати на електроенергію.

Протягом дня надлишок енергії, виробленої PV, використовується локально, заряджаючи акумулятор. Надлишок електроенергії можна продавати в мережу. У нічний час акумулятори забезпечують побутові потреби. У разі перебоїв у мережі система функціонує автономно для безперервного живлення житлових приміщень.

Інвертор накопичення енергії Solis S6 підтримує пікове гоління в режимі «самостійного використання», дозволяючи користувачам встановлювати максимальну потужність мережі для навантажень, яка легко доповнюється фотоелектричними модулями або батареями.

Примітка: Режим пікового гоління можна використовувати лише з літієвими батареями.

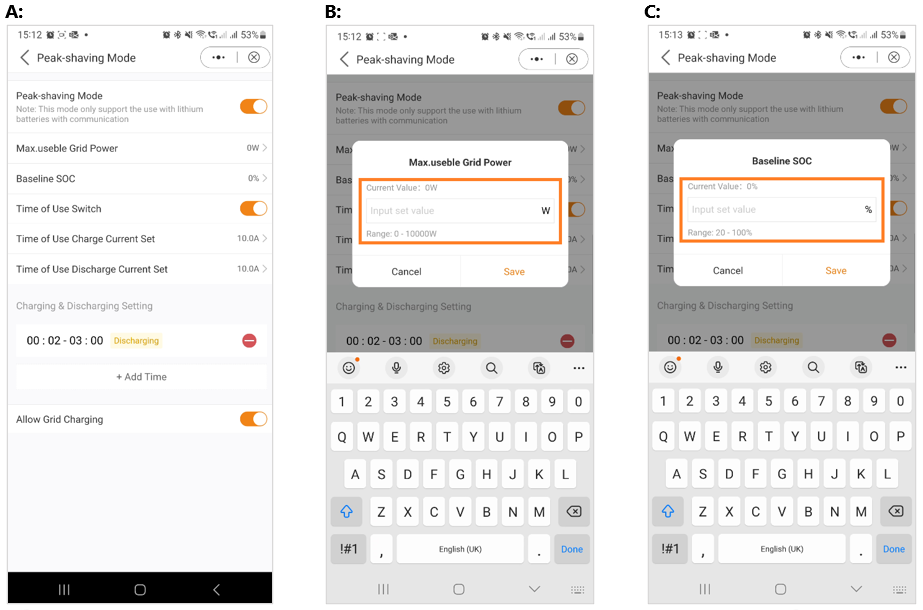

A: Перегляд програми «Піковий режим гоління»

B. Визначте максимальну корисну потужність, отриману від мережі.

C: Налаштування базового рівня заряду (SOC) для акумулятора.

Як видно на скріншотах, у вас є можливість налаштувати струм заряду/розряду та встановити час заряджання під час активації «Перемикача часу використання».

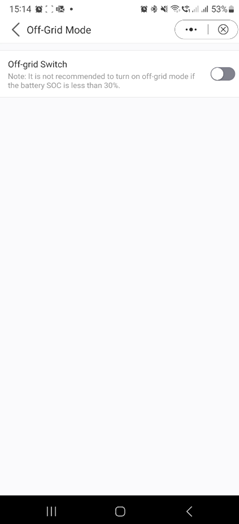

Автономний режим

Цей режим призначений виключно для осіб, які встановлюють інвертор в автономній конфігурації. Зокрема, жодні кабелі не повинні бути підключені до клем «AC Grid» інвертора; скоріше, вони повинні бути спрямовані виключно на «Резервні термінали змінного струму». У цьому робочому стані інвертор подаватиме енергію на резервні навантаження, використовуючи енергію, отриману як від фотоелектричної системи, так і від акумулятора, залежно від їх наявності.

Після вибору та налаштування бажаного режиму швидка настройка пристрою завершена.

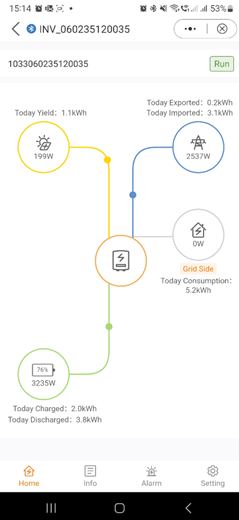

Тепер ви повинні побачити графічне зображення, що ілюструє потік енергії в системі інвертора.

Цей графік зазвичай відображає поточну фотоелектричну потужність, вхідну напругу в мережі, навантаження та стан батареї.

У наведеному прикладі навантаження не пов'язані, тому графіка буде відображатися сірим кольором.

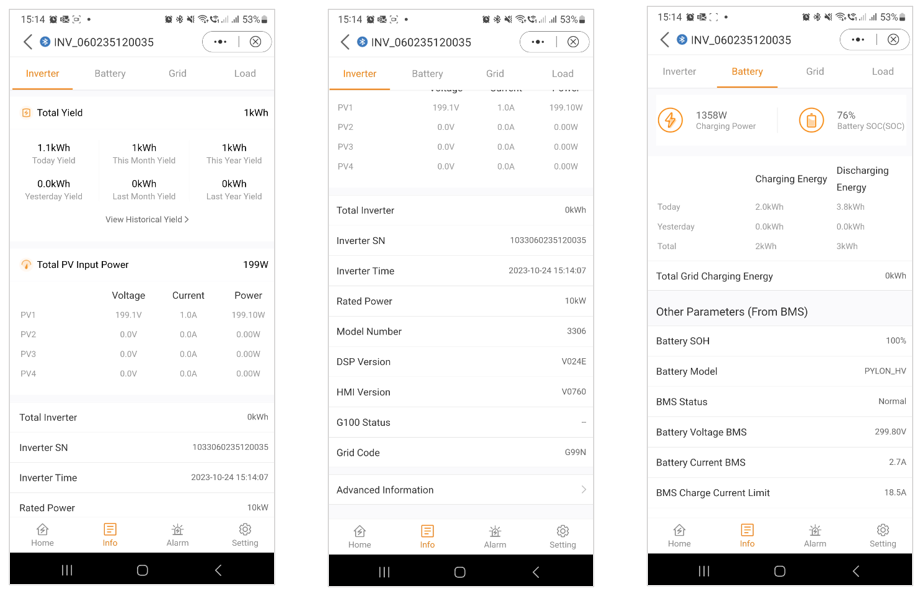

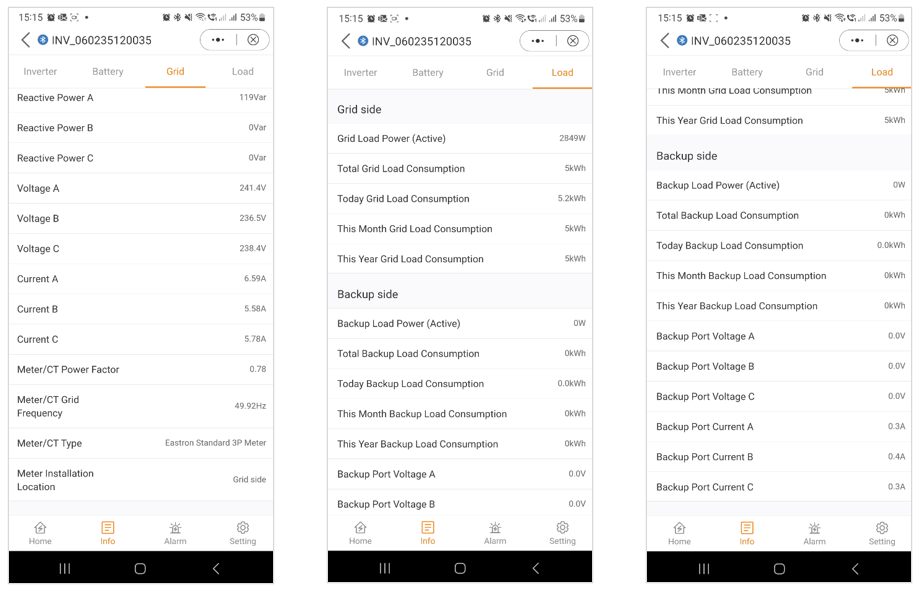

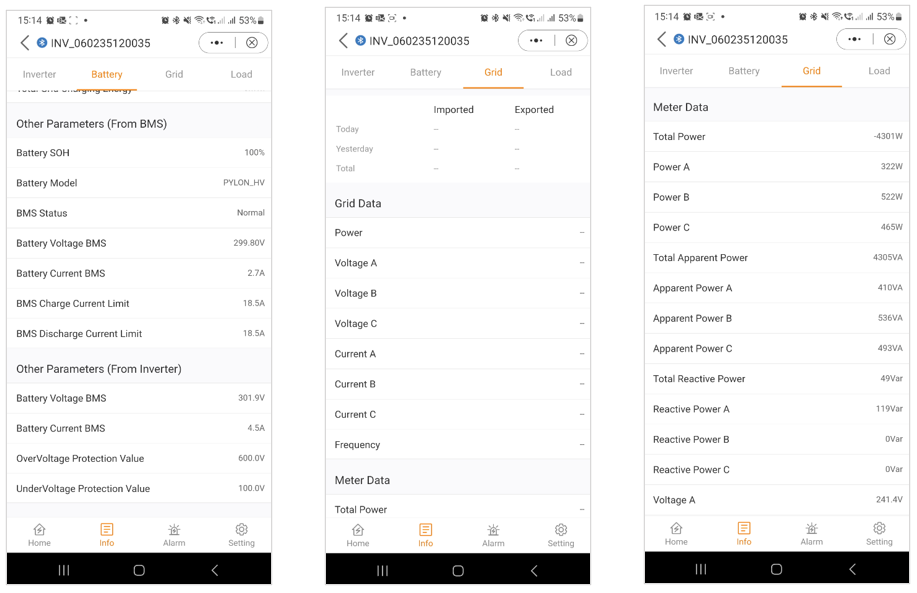

 Екран з інформацією про програму

На екрані «Інформація про програму» ви маєте легкий доступ до даних у режимі реального часу про інвертор, акумулятор, мережу та деталі на стороні навантаження.

Інформація про інвертор Інформація про інвертор Інформація про акумулятор

Верхня секція: Нижня секція: Верхня секція:

Інформація про батарею Інформація про сітку Інформація про сітку

Нижня секція: Верхня секція: Середня секція:

   Інформація про навантаження в мережі Інформація про навантаження

Нижня секція: Верхня секція: Нижня секція:

Повідомлення про будильники додатків

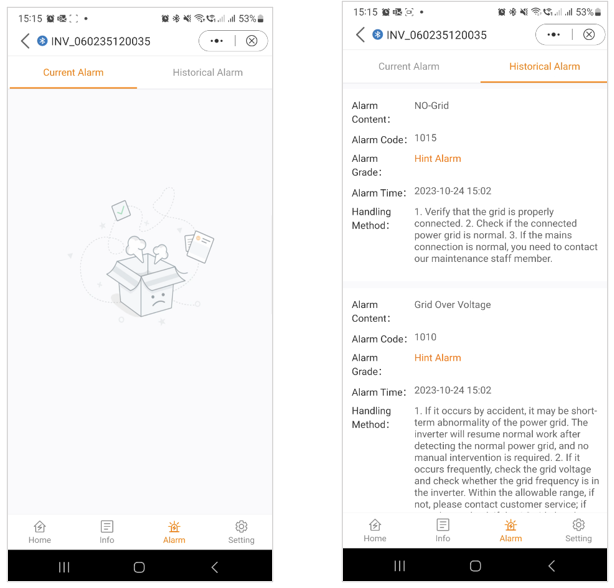

У розділі «Повідомлення про нагадування» доступні як поточні, так і історичні нагадування. Користувачі можуть переглянути деталі кожного повідомлення про тривогу, щоб отримати додаткові деталі та уявлення про стан системи та будь-які минулі проблеми, які могли виникнути. Ця функція дозволяє користувачам відстежувати та усувати будь-які сигнали тривоги або проблеми, які могли виникнути під час роботи інверторної системи.

Поточні повідомлення про тривоги Історичні повідомлення про тривоги

Параметри

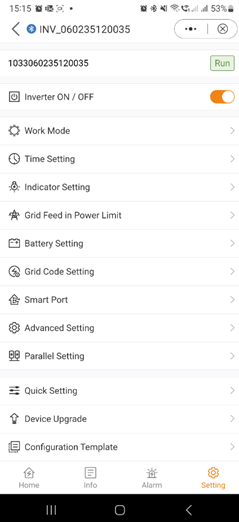

У наступному розділі ми надамо вам огляд налаштувань інвертора, доступних через додаток. Ці налаштування пропонують низку можливостей, від базових функцій, таких як увімкнення/вимкнення живлення інвертора, регулювання параметрів акумулятора, до більш розширених опцій, таких як оновлення пристрою. Ми рекомендуємо вивчити кожен із наступних розділів для детального розуміння доступних функцій.

Огляд налаштувань

Параметри

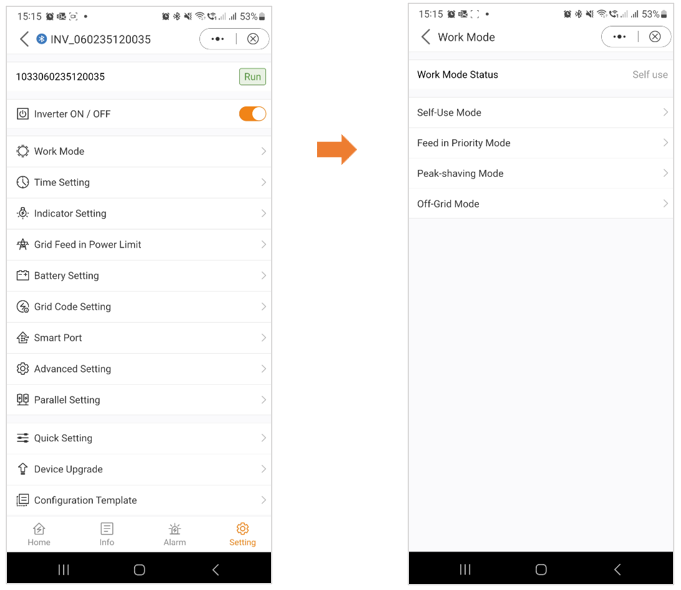

Робочі режими

Примітка: Для повного розуміння різних режимів роботи, будь ласка, зверніться до попереднього розділу (Швидке налаштування), де ми вже надавали детальні пояснення для кожного режиму.

 Параметри

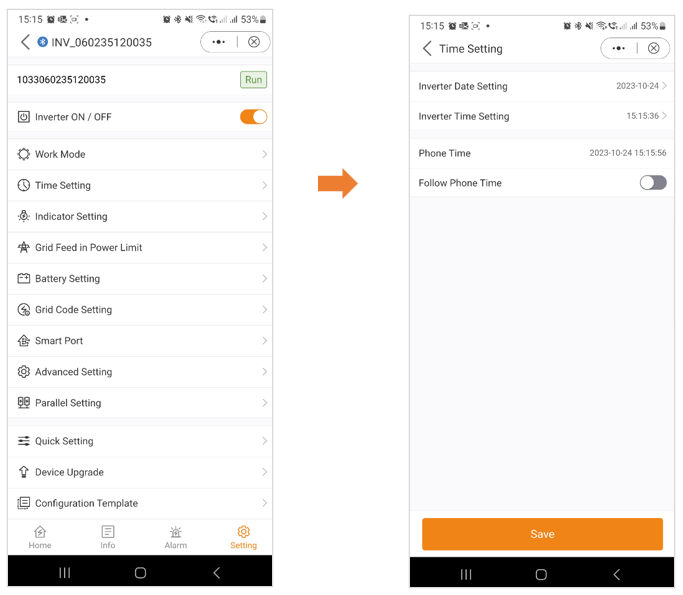

Налаштування часу

Забезпечення встановленого правильного часу на інверторі має вирішальне значення для його належної роботи. Це забезпечує точний вибір часу та синхронізацію, що дозволяє пристрою працювати за призначенням.

Параметри

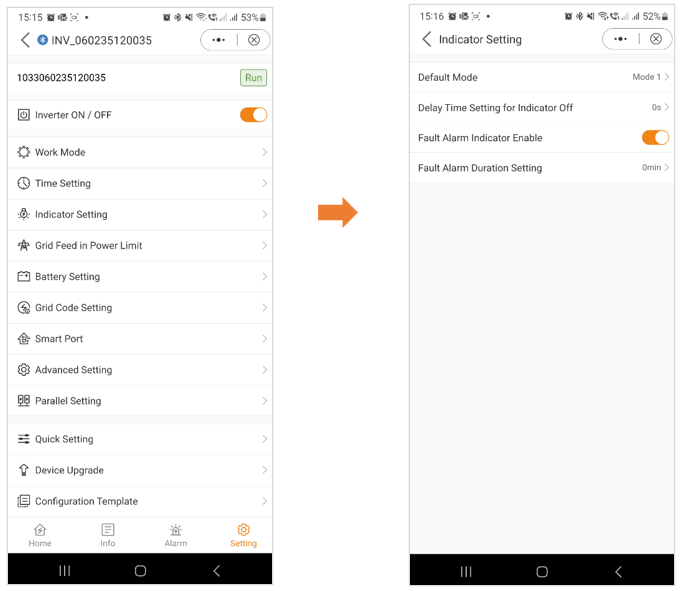

Налаштування індикатора

Режим індикатора на інверторах пропонує користувачам можливість налаштувати дисплей на передній панелі відповідно до своїх уподобань. Ця функція дозволяє індивідуально представляти ключові показники, такі як вихідна потужність, стан батареї та системні сповіщення. Забезпечуючи гнучкість візуального зворотного зв'язку, режим індикатора підвищує зручність користувача, сприяючи більш персоналізованому та ефективному моніторингу.

Параметри

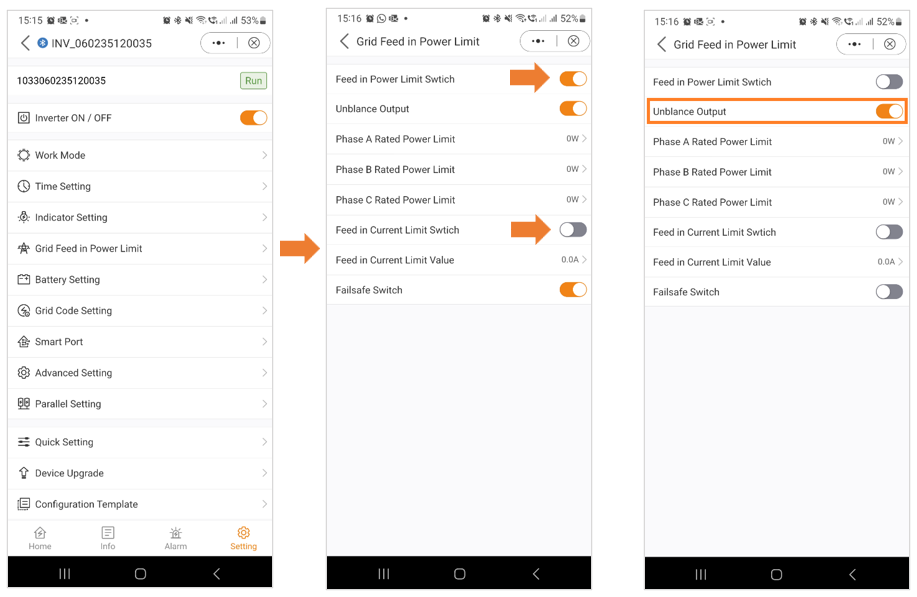

Живлення мережі в межах потужності – функція EPM

Щоб обмежити експорт енергії з інвертора, клієнти можуть використовувати внутрішню функцію EPM (Export Power Limit). За допомогою програми користувачі мають гнучкість для легкого регулювання різних параметрів, що дозволяє їм контролювати кількість енергії, експортованої в мережу. Ця функція надає користувачам зручний спосіб керувати та обмежувати експорт енергії на основі своїх уподобань і вимог.

Режим загальних налаштувань Подача сітки в режимі перегляду Power Limit: Незбалансований вихід:

У вас є гнучкість, щоб обмежити параметр Якщо це встановлено в положення "Увімк.", воно буде ін'єкційно

живлення або потужності, або струму.               живлення тільки до однієї фази. Якщо встановлено значення

"Вимкнено", він зрівняється на всіх трьох

Фази. (Живлення лише в режимі живлення)

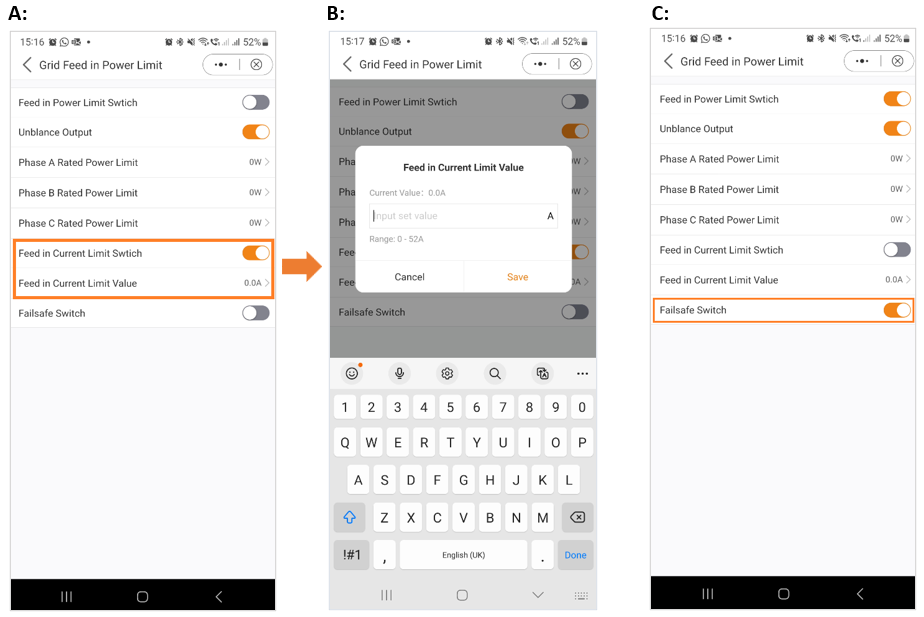

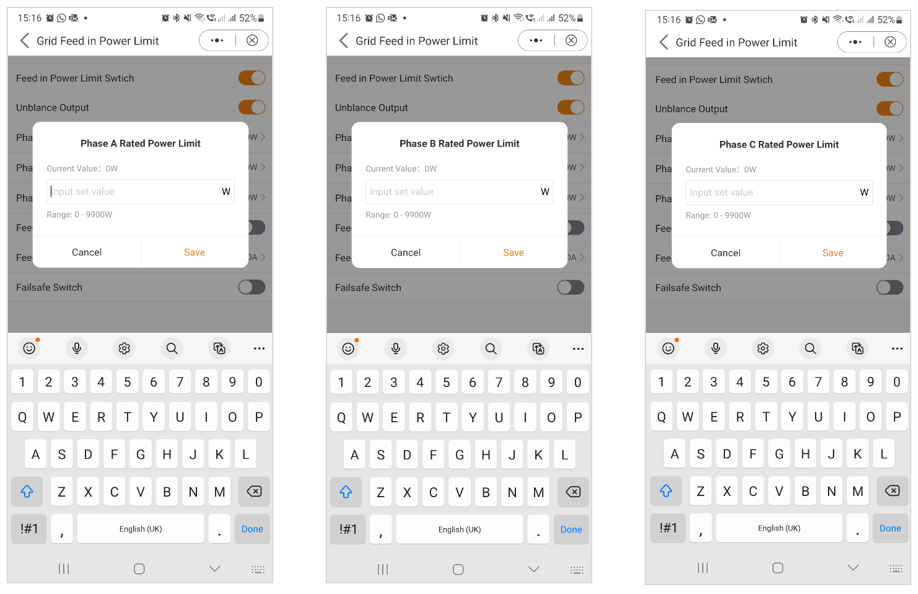

Після активації кінцевого вимикача подачі електроенергії у вас є можливість встановити обмеження потужності для кожної фази окремо.

Фаза А: Фаза В: Фаза С:

A & B: Окрім обмеження потужності, у вас також є можливість обмежити лише струм.

C: Коли цей параметр увімкнено, інвертор припинить генерацію електроенергії, якщо втратить зв'язок із зовнішнім

метр. У таких випадках на екрані буде відображатися код сигналізації, а якщо встановлено реєстратор, то інформація буде

увійти в систему на SolisCloud. Увімкнення відмовостійкості гарантує, що енергія не експортується в мережу, забезпечуючи додатковий

рівень контролю та безпеки у разі перебоїв зі зв'язком.

Параметри

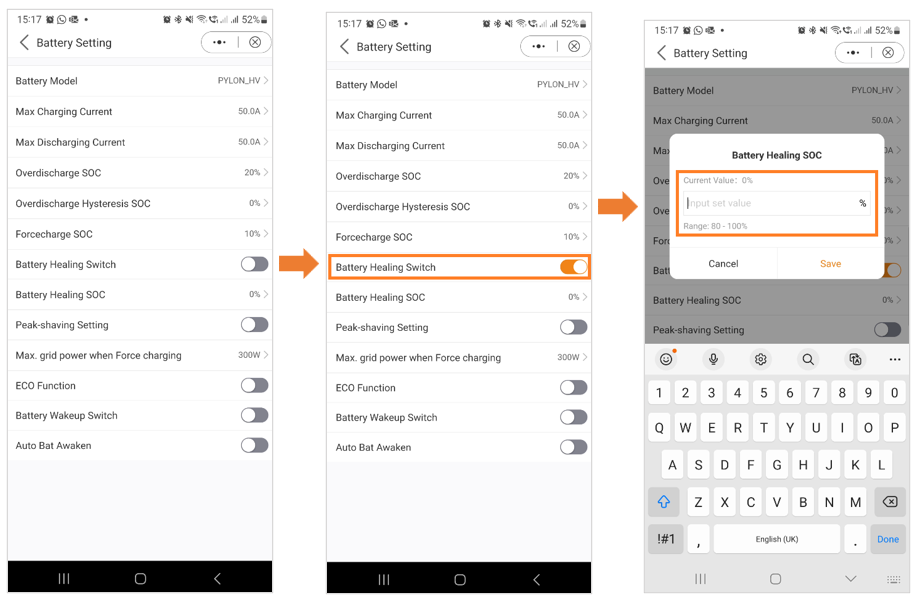

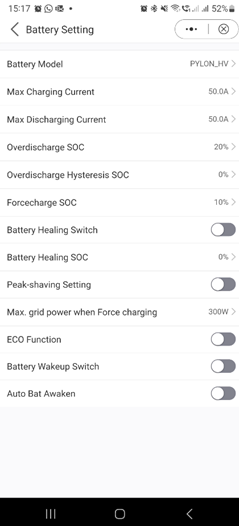

Налаштування батареї

Розділ батареї в додатку пропонує численні можливості для налаштування взаємодії між інвертором і акумулятором. Тут ми надаємо пояснення щодо функцій і можливостей, доступних у цьому розділі, що дозволяє користувачам адаптувати поведінку інвертора до своїх конкретних уподобань і вимог.

­

Модель батареї: Будь ласка, виберіть правильну модель акумулятора. Якщо у вас немає акумулятора, виберіть «Без батареї», щоб забезпечити точну конфігурацію.

Максимальний струм заряджання/розряду: Виберіть максимальний струм заряду/розряду, який ви хочете. Цей вибір дозволяє налаштувати параметри заряджання та розряджання залежно від ваших уподобань та вимог.

Overdischarge SOC: Overdischarge SOC (State of Charge) — це мінімальний рівень заряду акумулятора, до якого інвертор розряджається. Він діє як запобіжний засіб, що запобігає розрядженню акумулятора вище цього зазначеного порогу, забезпечуючи його довговічність і працездатність.

Hyperdischarge Hysteresis SOC: SOC Overdischarge Hysteresis розроблений таким чином, щоб уникнути стрибка SOC батареї до значення, яке перевищує реальне перерозрядне SOC, що призводить до розряду акумулятора, хоча батарея знаходиться в перерозрядженому стані. Коли клієнт увімкне цю функцію, батарея примусово зарядиться до Overdischarge SOC + Overdischarge Hysteresis SOC.

Forcecharge SOC: SOC Forcecharge для акумулятора – це мінімальний рівень заряду (SOC), при якому інвертор ініціює заряджання акумулятора від мережі. Він визначає поріг, нижче якого інвертор активно бере участь у підзарядці акумулятора для підтримки оптимальної роботи.

Налаштування пікового гоління: якщо перемикач увімкнено, потужність силового заряду буде динамічно регулюватися.

Приклад налаштування пікового гоління:

Якщо перемикач увімкнено, то потужність силового заряду становитиме

динамічно регулюється.

Кілька зразків, щоб бути зрозумілим: (Обмежене налаштування потужності Forcecharge = 4 кВт)

Якщо навантаження=3 кВт, PV=0 кВт, P_forcecharge=P_Grid(4 кВт)-P_ навантаження(3 кВт)=1 кВт.

Якщо навантаження=10кВт,PV=0кВт,P_forcecharge=0кВт,P_Grid=P_Load=10кВт.

Максимальна потужність мережі під час примусового заряджання: під час активації Forcecharge користувачі мають можливість встановити максимальну потужність, що використовується мережею. Ця функція дозволяє налаштовувати ліміт потужності, забезпечуючи контроль за кількістю енергії, що споживається з мережі під час процесу заряджання. (Потрібно активувати пікове гоління)

Функція ECO: Якщо потужність фотоелектричної енергії нижча за 100 Вт, а SOC падає нижче SOC із перерозрядом, інвертор увімкне реле мережі та перемикання IGBT. Якщо досягти SOC примусового заряду, він підключиться назад до мережі та зарядить акумулятор назад, щоб перерозрядити SOC, а потім знову вимкнеться.

Перемикач пробудження батареї: після команди «Пробудження батареї» інвертор живить порт батареї постійного струму за допомогою напруги пробудження батареї та низького AMP, доки зв'язок BMS батареї не буде відновлено та протягом часу пробудження.

Auto Bat Awaken: батарея прокинеться відповідно до попередньо встановлених умов пробудження акумулятора.

Перемикач відновлення батареї:

Коли літієва батарея тривалий час залишається низькою, вимірювання SOC батареї не є точним. Ця функція заряджатиме акумулятор до встановленого SOC для відновлення акумулятора, коли батарея досягне розрядженого SOC.  Це забезпечить справну і стабільну роботу акумулятора.

Параметри

Налаштування коду сітки

Налаштування Grid Code надають користувачам інформацію як про параметри Grid Code, так і про розширені налаштування Grid Code.

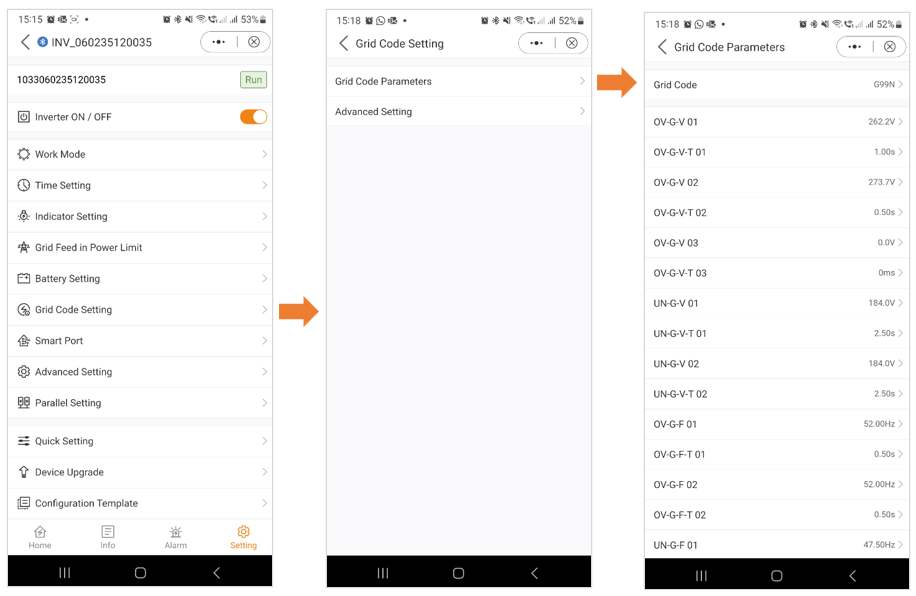

Налаштування коду сітки – параметри коду сітки

Параметри коду сітки дають вам уявлення про деталі обраного коду сітки.

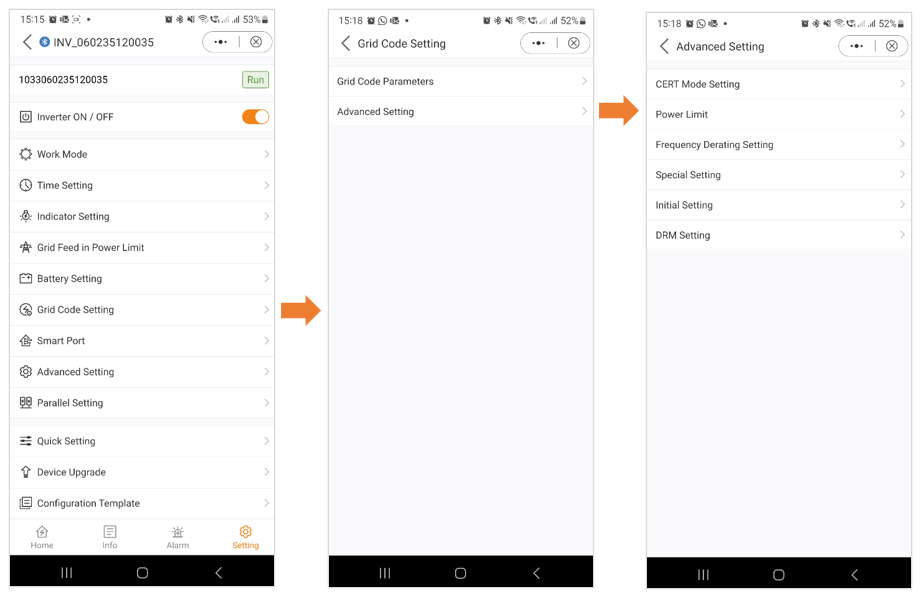

Налаштування коду сітки – розширені налаштування

У розширених налаштуваннях користувачі отримують уявлення про такі функції, як обмеження потужності, налаштування зниження частоти та налаштування DRM (механізм динамічного відгуку). Ці розширені параметри пропонують можливості точного керування та налаштування для оптимізації продуктивності інверторної системи.

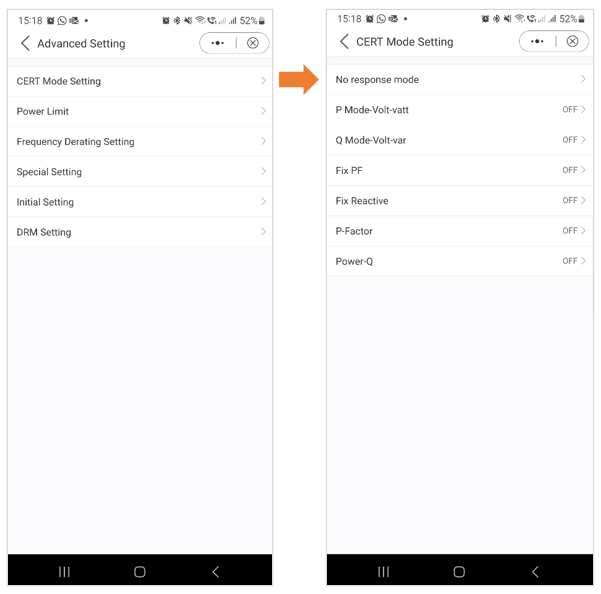

 Налаштування коду сітки – розширені налаштування

Налаштування режиму CERT:

Режим сертифікації задається режимами роботи для грід-кодів.

Налаштування коду сітки – розширені налаштування

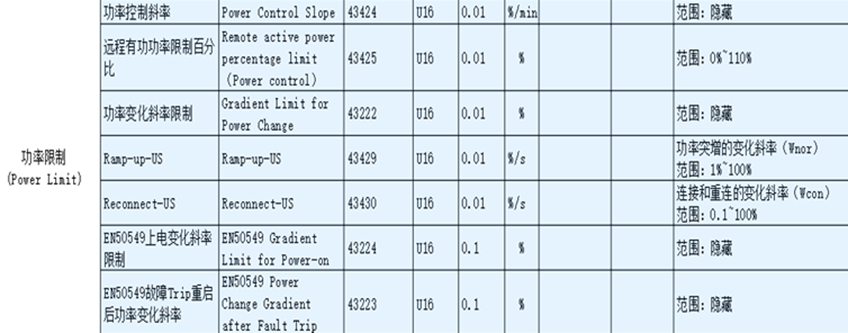

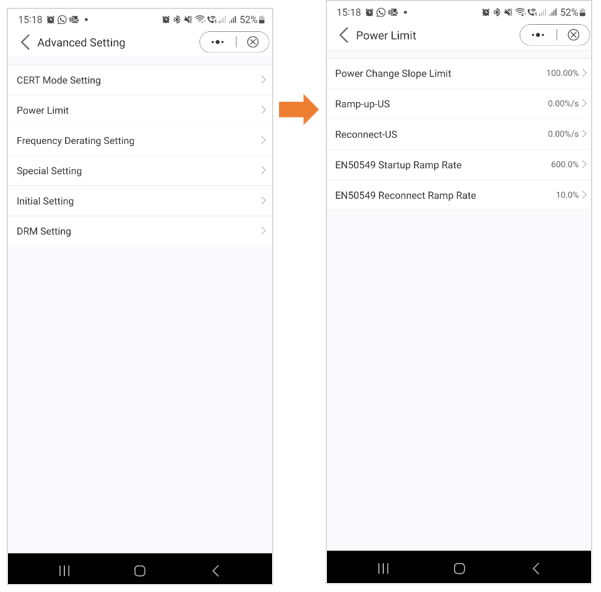

Обмеження потужності:

Для отримання додаткової інформації про ліміт потужності дивіться графік нижче.

Налаштування коду сітки – розширені налаштування

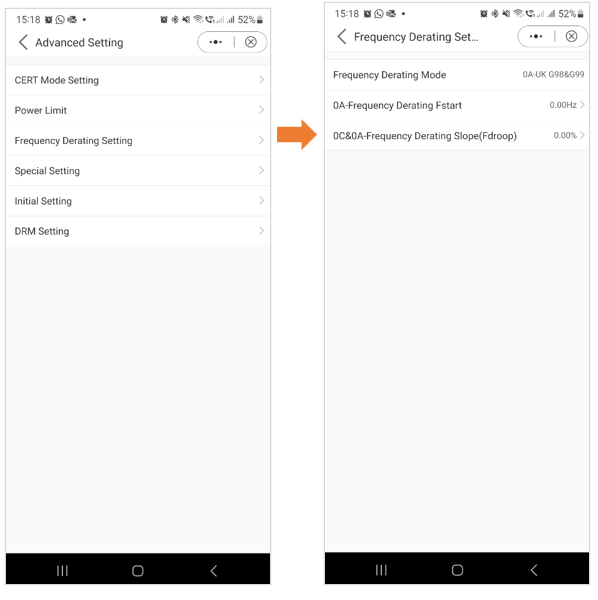

Налаштування частотного зниження:

Коли мережа перебуває в стані надчастоти, вихідна потужність інвертора зменшується.

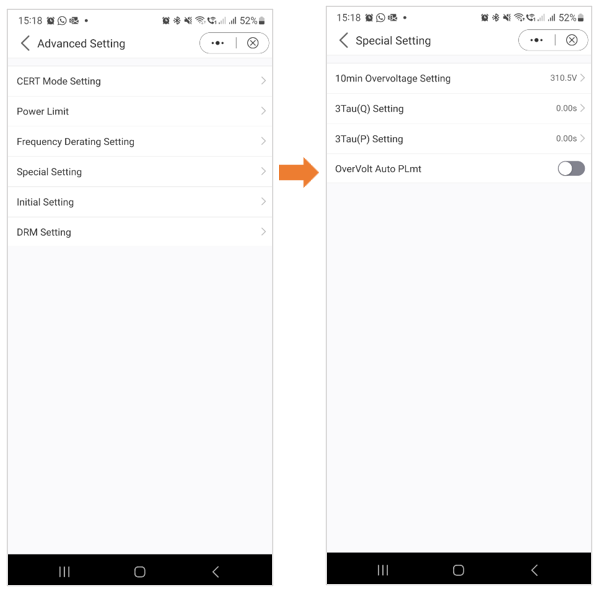

Налаштування коду сітки – розширені налаштування

Спеціальні налаштування:

Ці параметри є нормальними параметрами захисту в різних стандартах мережі.

Налаштування коду сітки – розширені налаштування

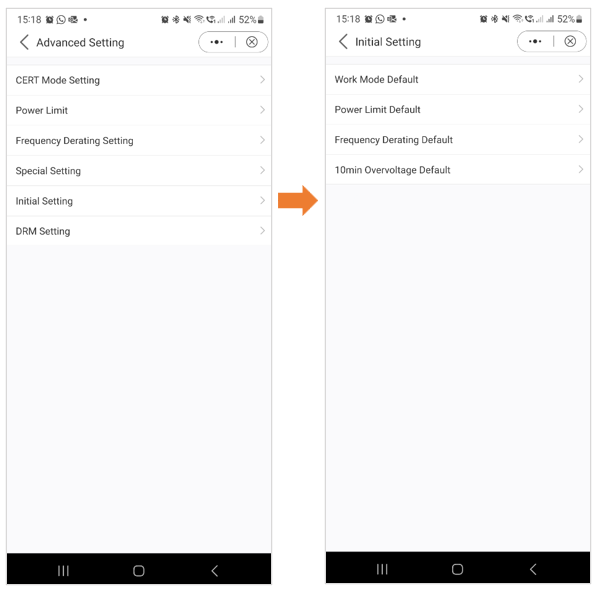

Початкові налаштування

Налаштування коду сітки – розширені налаштування

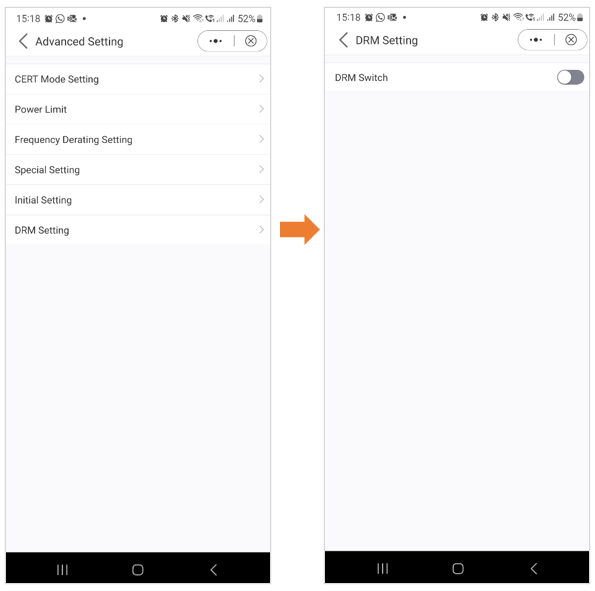

Налаштування DRM:

У цьому розділі користувачі мають можливість увімкнути або вимкнути перемикач DRM (Dynamic Response Mechanism). Цей елемент керування дозволяє користувачам вмикати або вимикати механізм динамічного відгуку, забезпечуючи гнучкість у керуванні реакцією інвертора на умови мережі.

Параметри

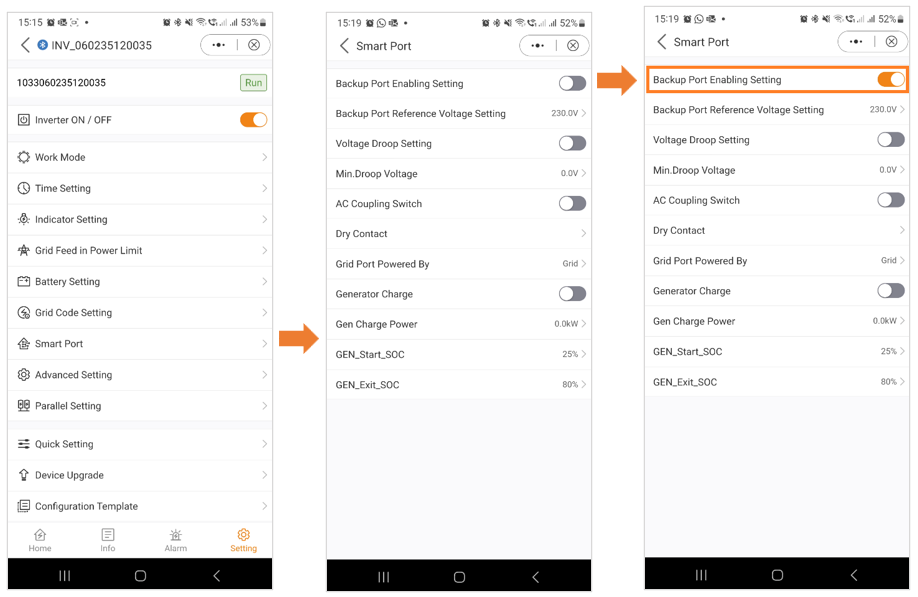

Налаштування розумного порту

Налаштування Smart Port дають змогу користувачам контролювати налаштування резервного порту та генератора. Щоб отримати детальну інформацію про кожне конкретне налаштування, не соромтеся звертатися за допомогою до служби підтримки Solis.

Нижче наведено приклад - порт резервного копіювання

Увімкнення резервного порту дозволяє підключати конкретні навантаження для резервного живлення. Важливо зазначити, що Solis не рекомендує підключати весь будинок до резервного порту. Резервний порт призначений лише для аварійного використання живлення. Зверніться до паспорта вашого інвертора, щоб отримати точну інформацію про максимальне навантаження, яке можна підключити до резервного порту.

Параметри

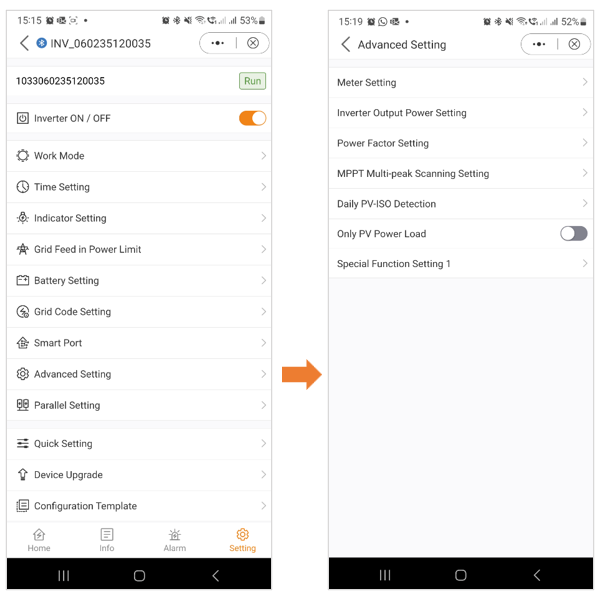

Розширені налаштування

У розширених налаштуваннях доступні різні параметри, як показано на зображенні нижче. Для отримання більш детальної інформації про ці налаштування, не соромтеся звертатися за допомогою до служби підтримки Solis.

Параметри

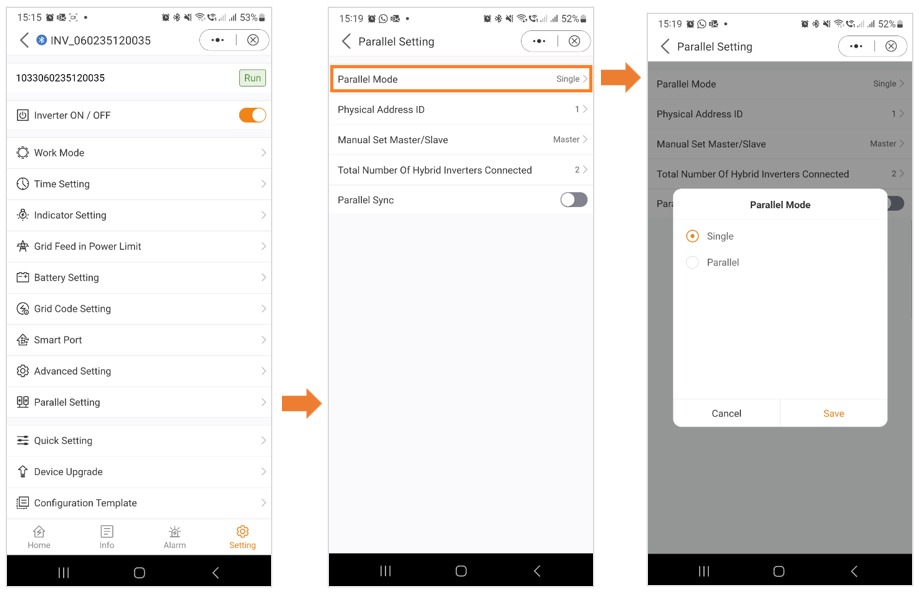

Паралельні налаштування – паралельний режим

Будь ласка, вкажіть, чи є у вашій конфігурації один інвертор, чи у вас кілька інверторів, підключених паралельно.

Паралельні налаштування – фізична адреса

Призначте кожному інвертору унікальну адресу. Для одного інвертора встановіть ідентифікатор адреси на 1. Якщо у вас кілька інверторів, призначте окрему адресу для кожного з них, починаючи з головного інвертора за адресою 1. Наступним інверторам слід присвоювати індивідуальні числові адреси в послідовному порядку.

Паралельні налаштування – Master/Slave

Укажіть, чи функціонує інвертор як головний чи підлеглий. У системі з одним інвертором позначте його як «головний». Для установок з кількома інверторами, підключеними паралельно, призначте інвертор з адресою 1 як головний, а всі інші інвертори повинні бути налаштовані як підлеглі.

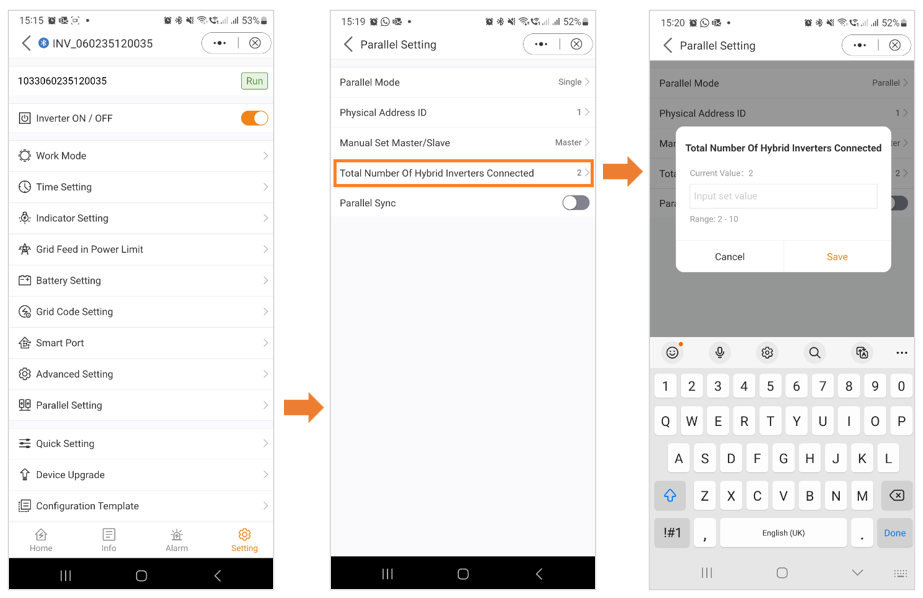

Паралельні налаштування – загальна кількість підключених інверторів

Вкажіть загальну кількість інверторів, підключених до системи.

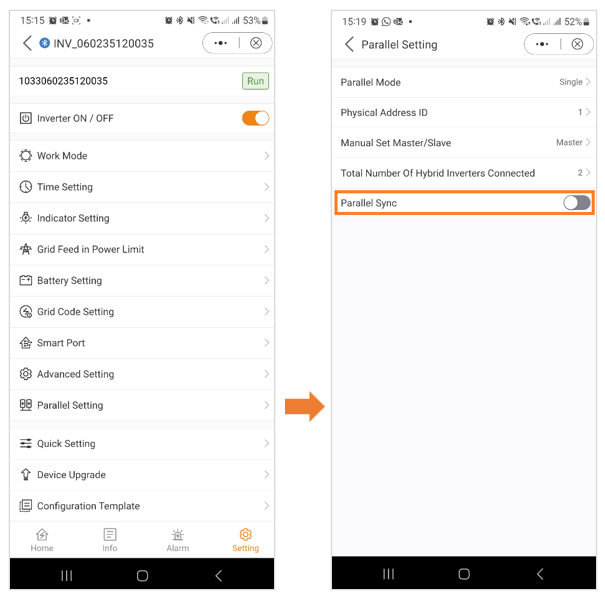

Паралельні налаштування – паралельна синхронізація

Якщо включена Parallel Sync, то режими роботи та інші Налаштування можуть бути синхронно встановлені через Master, а не встановлюватися окремо для кожної підлеглої машини.

Параметри

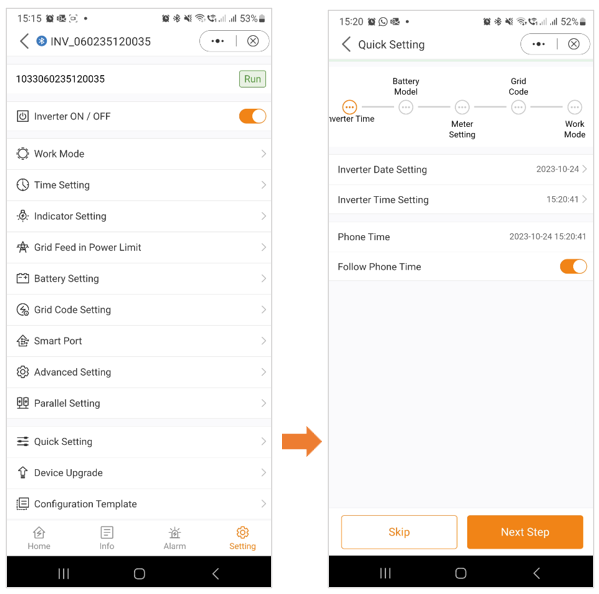

Швидкі налаштування

Якщо ви хочете повернутися до швидких налаштувань, як описано в розділі вище, у вас є можливість зробити це тут.

Параметри

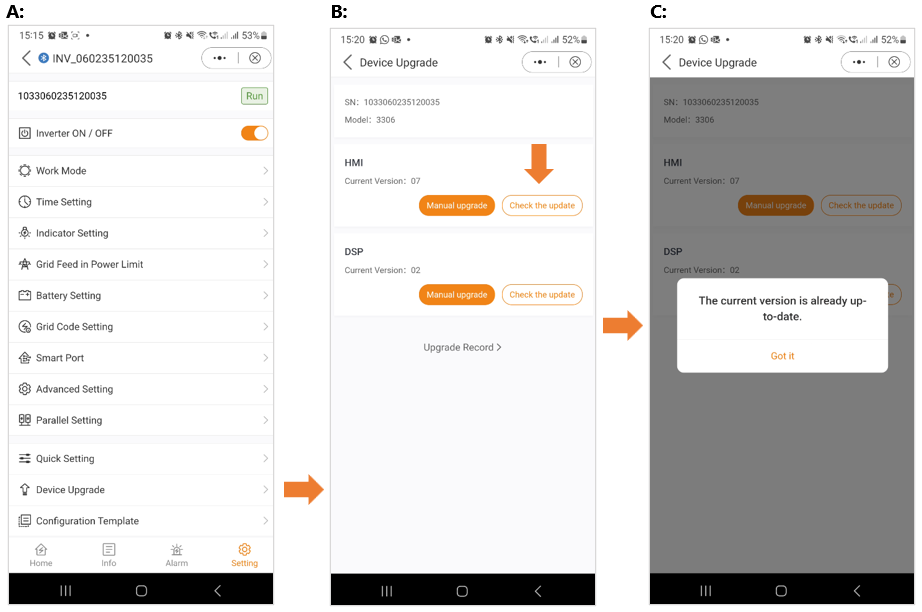

Оновлення пристрою

A: Екран загальних налаштувань

B: Після вибору «Оновлення пристрою» вам буде представлено екран із серійним номером вашого пристрою, його

моделі, а також поточні версії прошивки, встановлені для HMI та DSP.

C: При натисканні «Перевірити оновлення» ви зіткнетеся з екраном із зазначенням стану прошивки. У цьому випадку це

показує, що прошивку оновлено. Якщо ваш інвертор потребує оновлення, на екрані відобразиться остання версія прошивки

версія, доступна для встановлення на ваш пристрій.

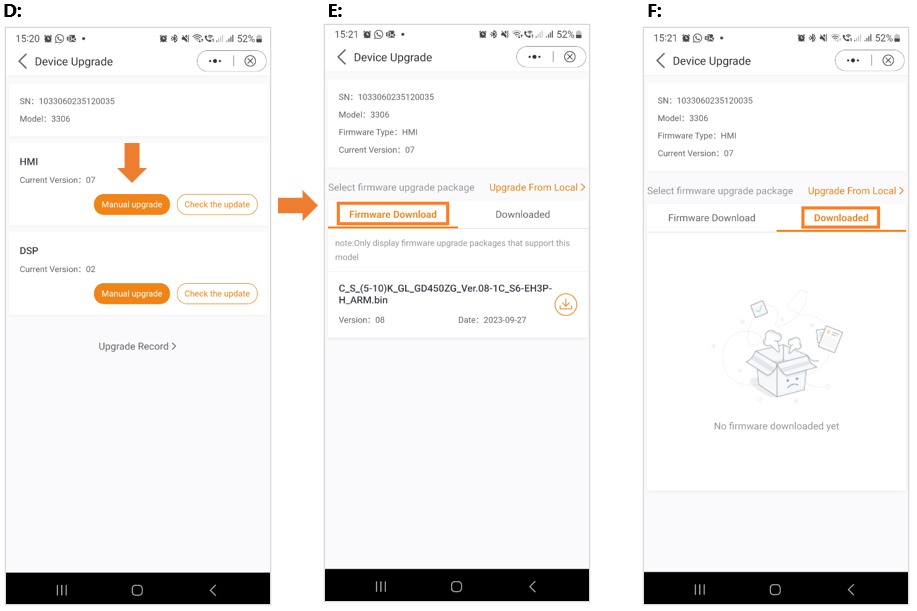

D: У вас також є можливість виконати оновлення вручну. Це стає необхідним, наприклад, коли немає інтернету

підключення або якщо не вдалося виконати віддалене оновлення.

E: Вибравши «Оновлення вручну», ви побачите екран із параметрами завантаження прошивки. « Мікропрограма

Завантажити» — це те, що доступно на Soliscloud.

F: На сусідній вкладці ви знайдете прошивку «Завантажена». Завантажена прошивка – це те, що ви локально зберегли.

Оновлення пристрою

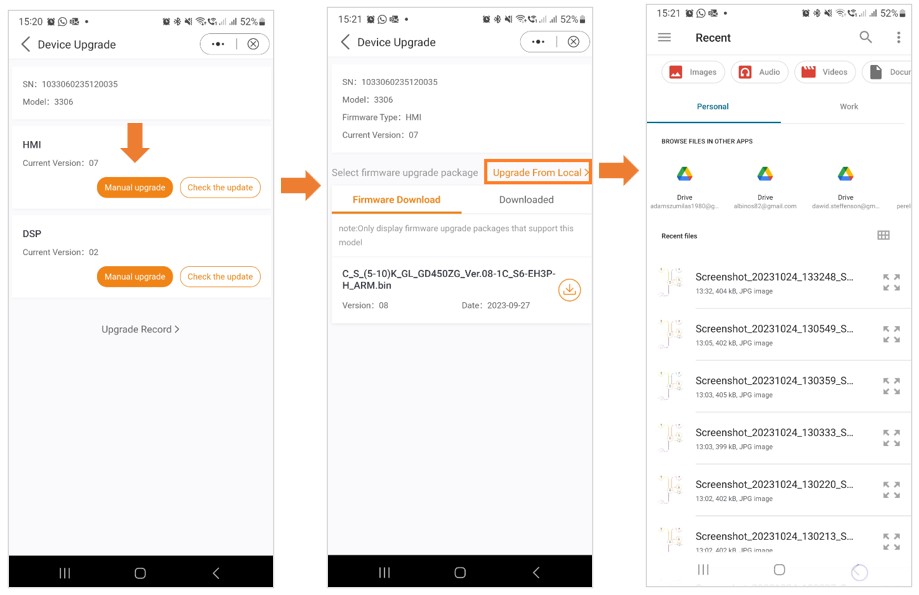

При необхідності у вас є можливість вибрати файл прошивки з локального диска. Щоб отримати файл локального оновлення прошивки, зверніться до місцевої служби підтримки Solis.

Параметри

Шаблон конфігурації

За допомогою програми користувачі мають можливість створювати шаблони. Ці шаблони дозволяють користувачам визначати параметри, включаючи робочий режим, налаштування EPM, конфігурації батареї та інші параметри. Після того, як шаблон буде збережено, його можна без зусиль застосувати до інших інверторів на тому ж сайті.

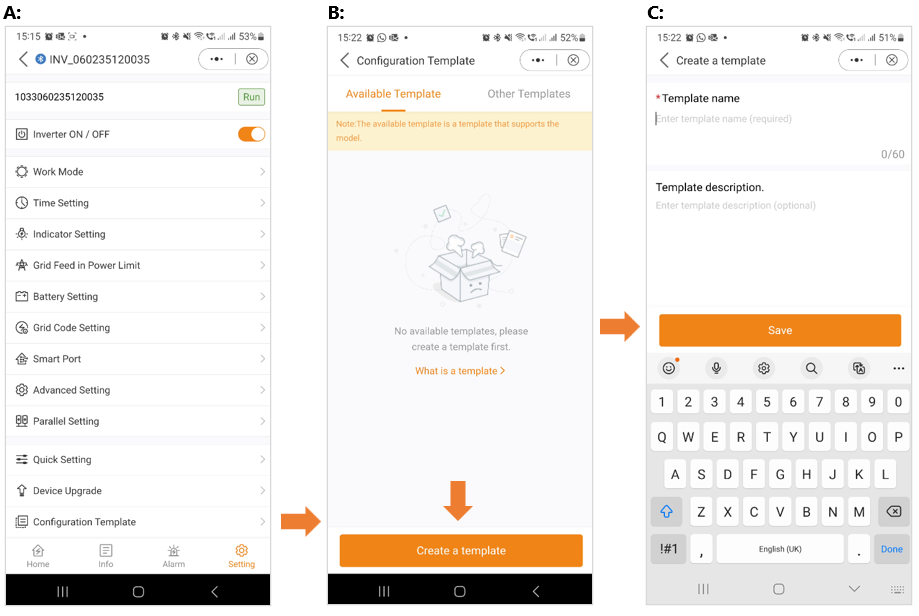

Щоб створити шаблон, дотримуйтесь цієї інструкції:

A: Натисніть «Налаштування».

B: Виберіть опцію «Створити шаблон».

C: Виберіть назву для свого шаблону. Натисніть "Зберегти", щоб підтвердити та зберегти свій шаблон.

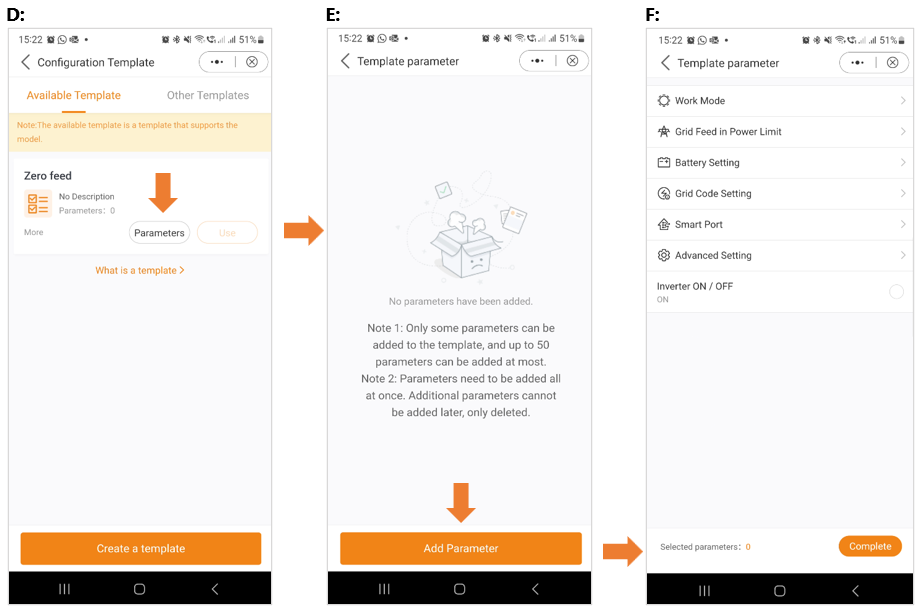

D: Після збереження шаблону він буде видно у вашому списку доступних шаблонів. Однак вам все одно потрібно встановити всі параметри

параметрів для вашого шаблону. Для цього натисніть на «Параметри».

Е: Оскільки параметри ще не встановлені, їх потрібно додати. Натисніть на «Додати параметри».

F: Встановіть кожен параметр відповідно до ваших вимог. Після того, як ви завершите цей процес, натисніть «Завершити». Твій

Тепер шаблон готовий до використання.

Більше налаштувань

Натиснувши на три крапки у верхньому правому куті екрана, ви отримаєте різні опції, включаючи розділ «Додаткові налаштування». Тут ви можете встановити частоту оновлення, встановити пароль, змінити пароль або скинути пароль власника.

Наприклад, ось як можна змінити пароль:

• Натисніть на три крапки.
• Виберіть "Додаткові налаштування".
• Натисніть на «Змінити пароль».
• Введіть новий пароль.

Сподіваємося, що ця інформація була корисною. З будь-яких додаткових питань, будь ласка, не соромтеся звертатися до місцевої служби підтримки клієнтів Solis.
